进气压力传感器的原理与作用

当汽车疾驰而过，飞机冲上云霄，或是发电机组持续运转时，这些动力装置的高效运行都依赖于一个关键参数——进气量。而精确测量这一数据的核心部件，就是被称为发动机”呼吸监测官”的进气压力传感器。它如同一位敏锐的医生，时刻监测着动力系统的”呼吸状态”，将无形的气压变化转化为电子信号，为控制系统提供决策依据。

进气压力传感器的基本功能

进气压力传感器（Manifold Absolute Pressure Sensor，简称MAP传感器）是一种将进气歧管内气体压力转换为电信号的装置。其主要承担着三项关键任务：

• 实时监测进气歧管内的绝对压力值
• 配合转速信号计算发动机进气量
• 为电控单元提供燃油喷射和点火正时的调节依据

在涡轮增压发动机中，该传感器还承担着监控增压压力的重要职责。通过持续测量从5kPa到250kPa不等的压力范围（对应自然吸气和增压发动机的不同工况），其测量精度可达到±1%以内，响应时间不超过10毫秒。这种快速精确的监测能力，使得现代发动机能够始终保持最佳空燃比。

核心工作原理揭秘

进气压力传感器的核心技术在于将物理压力转换为电信号，这一过程主要通过两种原理实现：

压阻式传感原理是目前最普遍的技术方案。其核心是一个硅晶片制成的压阻膜片，当进气压力作用在膜片一侧时，会导致硅晶格结构发生形变。这种形变会改变嵌入膜片中的惠斯通电桥电阻值，进而产生与压力成正比的电压变化。典型的输出信号范围为0.5-4.5V，对应不同压力值。

电容式传感原理则采用可动电极设计。压力变化引起电极间距改变，导致电容值变化。这种结构对温度变化不敏感，更适合极端环境应用。部分高端车型采用此技术，精度可达0.5%FS。

信号处理电路将原始信号放大并进行温度补偿。现代智能传感器还集成数字转换模块，可直接输出PWM或CAN总线信号，显著提升抗干扰能力。

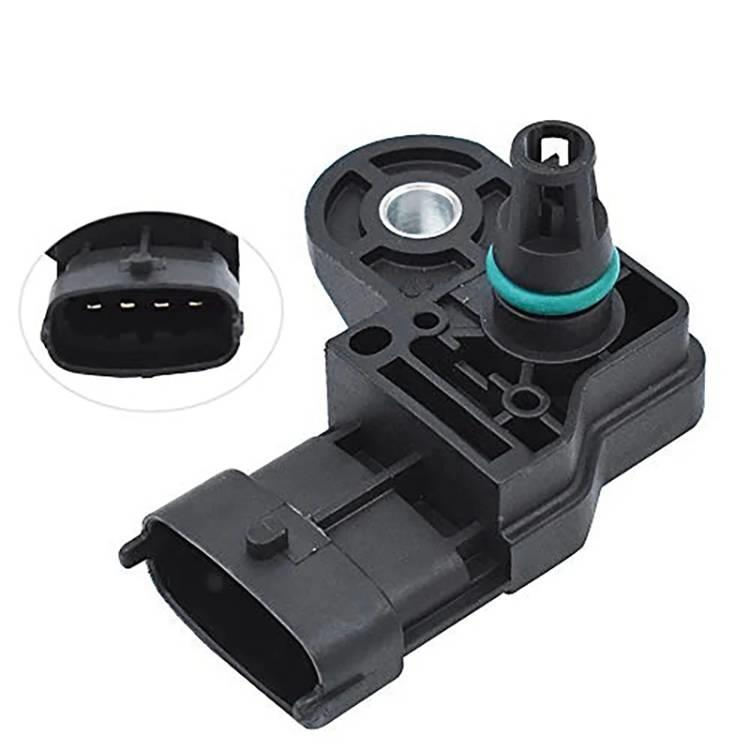

典型结构解析

标准进气压力传感器包含五个关键组成部分：

压力接口通常采用螺纹或快插结构，通过真空管连接进气歧管。接口内设滤网防止颗粒物进入，材料多为耐油性的丁腈橡胶或氟橡胶。

传感核心是高度集成的MEMS芯片，尺寸可能仅有3×3mm，却包含压阻元件、温度传感器和信号调理电路。芯片被密封在充满硅油的腔室内，通过不锈钢膜片传递压力。

电路板搭载精密元器件，包括激光微调的厚膜电阻、低噪声运算放大器等。部分型号还集成大气压力传感器用于海拔补偿。

外壳采用铝合金或工程塑料，具备IP67级防尘防水性能。涡轮增压机型会特别加强密封设计，以承受更高的振动和温度。

电气接口普遍采用防水型接插件，标准配置为三线制（电源、接地、信号），智能型增加数字通信线。

性能指标详解

测量范围是首要参数。自然吸气发动机常用10-105kPa范围，涡轮增压机型需要扩展至250kPa甚至更高。柴油机共轨系统压力传感器可达2000kPa。

精度等级直接影响控制质量。商用级传感器精度约±2%FS，汽车级要求±1%FS，航空发动机用传感器可达±0.25%FS。

响应速度决定动态控制效果。普通传感器响应时间约5-10ms，赛车用高频响型号可缩短至1ms以内。

环境适应性包括：

• 工作温度：-40℃~125℃（发动机舱标准）
• 振动抵抗：50g加速度（符合SAE J1455标准）
• 介质兼容性：耐受汽油蒸汽、机油雾等

多样化应用场景

汽车发动机管理系统是最典型的应用领域。在电喷系统中，MAP传感器与空气流量计互补工作：前者提供瞬态响应，后者保证长期精度。当急加速时，MAP传感器能立即感知进气压力变化，ECU据此增加喷油量，消除传统化油器发动机的加速迟滞现象。

航空活塞发动机同样依赖此传感器。飞机在爬升过程中，MAP数据结合大气数据计算机的信息，能自动调节油气混合比，补偿海拔升高导致的空气稀薄问题。这种自适应能力对飞行安全至关重要。

发电机组应用则体现其可靠性。沼气发电机组通过持续监测进气压力，可以判断气体燃料供应是否稳定，当压力波动超过阈值时自动调整点火提前角，防止爆震损坏发动机。

工业压缩机领域展现其智能化。螺杆式空压机采用多点压力监测，通过MAP传感器数据实时计算容积效率，预测滤芯堵塞情况，实现预测性维护。

选型指南精要

参数匹配是选型基础。需要确认：

• 工作压力范围（包括可能的超压情况）
• 输出信号类型（模拟电压/电流或数字协议）
• 电气接口形式（接插件型号及针脚定义）

环境适配性评估包括：

• 介质成分（是否含油、水或腐蚀性物质）
• 安装空间限制（决定传感器外形尺寸）
• 电磁环境（是否需要屏蔽设计）

性价比权衡要点：

• 汽车级传感器寿命约5000小时
• 工业级产品可达10万小时以上
• 航空级价格可能是工业级的10倍

安装维护实务

正确安装需注意：

• 安装位置应避开气流脉动区域
• 连接管路内径不小于6mm，长度控制在50cm内
• 紧固扭矩按说明书要求，过大会损坏螺纹

日常维护包括：

• 每5000公里检查真空管路有无老化裂纹
• 每2万公里清洁压力接口滤网
• 发现响应迟缓时用专用清洗剂处理传感孔

故障诊断技巧：

• 输出电压不变化：检查真空管路是否脱落
• 信号漂移：可能硅油泄漏导致
• 完全无信号：测量供电电压是否正常

典型故障案例分析

案例一：某车型急加速时顿挫。经检测发现MAP传感器在真空度高时输出异常，更换后故障排除。根本原因是传感器内部惠斯通电桥局部损坏。

案例二：发电机组功率不稳定。检查发现传感器进气口被机油污染，清洁后恢复正常。原因是油气分离器失效导致机油蒸汽进入。

案例三：飞机发动机高空功率不足。排查发现MAP传感器海拔补偿功能失效，更换后性能恢复。故障源于传感器内部气压参考腔泄漏。

技术演进与现状

现代进气压力传感器已实现高度集成化。最新产品将进气温度和压力传感合二为一，并集成数字处理芯片，直接输出经过温度补偿的校准数据。部分高端型号还具备自诊断功能，可检测管路泄漏或传感器老化。

材料技术进步显著提升可靠性。采用单晶硅传感器芯片和陶瓷基板的新型产品，使用寿命可达15年以上。智能补偿算法能自动修正温度漂移和长期老化带来的误差。

与相关传感器的协同工作

在发动机管理系统中，MAP传感器并非孤立工作。它与节气门位置传感器协同判断发动机负荷，与氧传感器配合实现闭环控制，与爆震传感器联合预防异常燃烧。这种多传感器数据融合，构成了现代发动机精准控制的基础。

涡轮增压系统中，MAP传感器与增压压力传感器形成双重监测。前者测量节气门后的进气歧管压力，后者监测涡轮增压器出口压力，两者的压差数据帮助判断中冷器是否堵塞。

特殊环境应用案例

高海拔地区运行凸显其价值。传统化油器发动机在海拔3000米以上功率损失可达30%，而装备MAP传感器的电喷发动机能自动调节空燃比，将功率损失控制在10%以内。

极寒环境下的可靠性至关重要。在-30℃的低温启动时，MAP传感器数据帮助ECU计算更浓的混合气，同时控制预热塞工作时间，确保柴油机顺利启动。

维护保养的经济价值

定期维护MAP传感器能带来显著效益：

• 保持燃油经济性（故障传感器可能导致油耗增加15%）
• 预防发动机异常磨损
• 减少排放超标风险
• 避免因动力不足导致的商业损失

选购注意事项

市场上产品良莠不齐，选购时需警惕：

• 无品牌标识的仿制品
• 参数标注模糊的产品
• 价格明显低于行业水平的所谓”替代品”
• 无任何认证标志的传感器

建议优先选择通过ISO/TS16949认证的汽车级产品，或至少具有CE、RoHS认证的工业级传感器。

与车辆通信系统的整合

现代车载诊断系统（OBD）持续监控MAP传感器的工作状态。当检测到信号超出正常范围时，会存储故障代码并点亮故障指示灯。常见的故障码包括：

• P0105：MAP传感器电路故障
• P0106：MAP传感器性能问题
• P0107：MAP传感器信号电压过低

测试测量方法

基本检测包括三项：

• 静态测试：点火开关ON不启动时，输出电压应接近大气压力对应值
• 怠速测试：正常热机怠速时，输出对应30-50kPa真空度
• 动态测试：急加速时信号应迅速响应，无延迟或阶跃

专业检测需使用：

• 真空泵配合数字万用表
• 示波器观察信号波形
• 诊断仪读取实时数据流

安装位置的影响

不同安装位置各有利弊：
歧管直接安装：响应最快，但温度较高
真空管连接：安装灵活，但可能增加响应延迟
增压器前/后：监测位置不同，功能各有侧重

与替代技术的比较

相对于热线式空气流量计，MAP传感器的优势在于：

• 无活动部件，可靠性更高
• 不受进气脉动影响
• 成本更低且安装简便

但在某些工况下，两者配合使用能获得最佳控制效果。

典型参数示例

以博世0281002305型号为例：

• 测量范围：15-115kPa
• 输出信号：0.5-4.5V线性
• 精度：±1.5%FS（-40℃~85℃）
• 工作温度：-40℃~125℃
• 防护等级：IP6K9K
• 预期寿命：10年/15万公里

技术规范参考

重要标准包括：

• SAE J1347：汽车压力传感器测试规范
• ISO 16750-4：道路车辆电气环境条件
• IEC 60770：工业过程控制用变送器

维修更换建议

当出现以下情况时应考虑更换：

• 输出信号明显偏离正常范围
• 动态响应变得迟缓
• 出现间歇性信号中断
• 传感器外壳有损伤或泄漏

更换时需注意：

• 使用相同参数规格的传感器
• 检查密封圈是否完好
• 确认插头连接可靠
• 清除故障码后路试验证

与整车性能的关系

优质的MAP传感器能保障：

• 最佳的燃油经济性
• 平稳的加速性能
• 清洁的排放水平
• 可靠的冷启动表现

用户常见问题解答

为什么冷车时怠速偏高？
这是正常现象，ECU根据MAP信号和温度信号，故意提高转速促进暖机。待冷却液温度上升后，怠速会逐渐恢复正常。

高原行车需要特殊调整吗？
现代电喷系统通过MAP传感器自动适应海拔变化，无需人工调整。但化油器发动机可能需要重新调校。

清洗节气门后需要重置吗？
部分车型需要执行怠速学习程序，让ECU重新适应清洗后的进气特性。具体操作参考维修手册。

专业维护建议

建立定期检查制度：

• 每1万公里检查真空管路
• 每3万公里清洁传感器接口
• 每5万公里检查信号输出特性

维修时注意事项：

• 拆卸前先断开蓄电池负极
• 使用防静电手腕带操作
• 禁止用高压空气直接吹扫传感器

成本效益分析

优质传感器的投入产出比：

• 价格：原厂件约300-800元，副厂件100-300元
• 更换工时：0.5-1小时
• 预期收益：降低油耗3-8%，减少维修频次

技术培训要点

针对维修技师的培训应包含：

• 工作原理与信号特性
• 标准检测流程
• 常见故障模式识别
• 数据流分析方法
• 与相关系统的关联影响

传感器延寿技巧

延长使用寿命的方法：

• 定期更换空气滤清器
• 避免发动机长时间超负荷运行
• 及时处理进气系统漏气问题
• 保持电瓶电压稳定

创新应用实例

部分创新应用包括：

• 用于预测性维护系统，通过压力波动特征判断气门系统磨损
• 集成到车联网系统，远程监控发动机状态
• 改装市场用于涡轮增压系统的压力监控

行业现状概述

当前市场呈现以下特点：

• 主流供应商包括博世、大陆、德尔福等
• 产品向智能化、集成化方向发展
• 售后市场存在大量兼容替代产品
• 检测设备日益普及，维修便利性提高

使用禁忌提醒

严禁以下操作：

• 用尖锐物体清理传感孔
• 使用非指定清洁剂
• 超过额定压力范围使用
• 擅自修改输出信号

终极选择建议

选择进气压力传感器的黄金法则：

• 原厂配套优先
• 参数匹配是关键
• 认证标志不可少
• 专业安装很重要
• 定期维护不能忘
