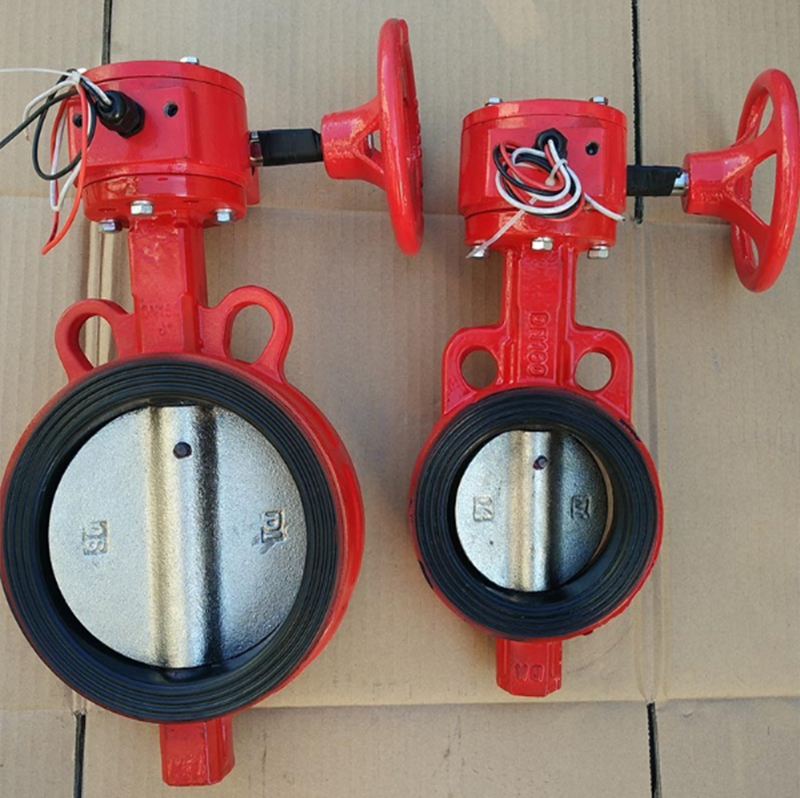

信号蝶阀的结构与原理

在城市地下纵横交错的管道网络中，水流、气体或化工介质日夜奔流。一旦发生泄漏或压力异常，如何快速定位并控制险情？消防喷淋系统如何在火灾时精准启动？这些关键任务背后，离不开一种兼具调控与监测功能的特殊阀门——信号蝶阀。它不仅是流体的控制者，更是系统安全的“报告员”，实时将阀门状态传递至控制中心。

信号蝶阀的核心功能与结构组成
信号蝶阀是一种在普通蝶阀基础上集成信号反馈装置的管道控制设备。其核心价值体现在两方面：

1. 流体通断控制：通过旋转阀板调节管道介质的流量或完全截断流动。
2. 状态实时监测：无论阀门处于开启、关闭或中间位置，都能向监控系统发送电信号。

典型结构包含以下组件：

• 阀体与阀板：阀体为短圆筒结构，内置圆形蝶板；阀板旋转0°~90°即可实现全关到全开。
• 阀杆与轴承：不锈钢阀杆传递操作力矩，轴承确保转动顺滑并承受介质压力。
• 密封系统：阀座采用橡胶、聚四氟乙烯等材料，确保关闭时的严密性。
• 信号装置：集成微动开关、磁性传感器或电位器，将机械位移转化为电信号。

例如，在消防系统中，信号蝶阀若被意外关闭，监控室将立即收到警报，避免喷淋系统失效酿成重大事故。

信号蝶阀的工作原理
流体控制过程
当手柄或执行机构驱动阀杆旋转时，阀板随轴转动：

• 全开状态（90°）：阀板与管道轴线平行，流体阻力最小，压损通常仅为同等口径闸阀的1/3。
• 调节状态（15°~75°）：通过改变阀板角度实现流量线性控制，适合需要频繁调节的工况。
• 全闭状态（0°）：阀板边缘压紧密封圈，阻断介质流动，泄漏等级可达ANSI VI级标准。

信号反馈机制

1. 机械触发式：阀杆尾部设置凸轮，当旋转至特定角度时触发微动开关，输出“开”或“关”信号。
2. 磁感应式：阀杆嵌入永磁体，外部安装霍尔传感器，非接触检测阀板位置，适用于腐蚀性环境。
3. 连续反馈式：采用电位器或编码器，可输出4-20mA电流信号，精确反映阀门开度百分比。

这些信号通过电缆接入PLC或DCS系统，构成自动化控制回路的基础。

信号蝶阀的突出特性
紧凑设计与低流阻
相比闸阀、截止阀，蝶阀结构长度缩短30%-50%，特别适合空间受限的管道布局。全开时流道畅通，节省泵送能耗。

快速启闭与精准调节
90°旋转即可完成全行程操作，紧急情况下可在数秒内切断管道。V型开口阀板设计更可实现等百分比流量特性，提升调节精度。

双重安全保障

• 机械锁定：多数型号配备蜗轮锁紧装置，防止误操作导致阀门意外动作。
• 信号冗余：高端产品设置双触点开关，一组触点报警，另一组参与联锁控制，避免信号失效。

宽泛的介质适应性
通过更换阀座与密封材料，可应对不同工况：

• 橡胶密封：适用于水、空气等中性介质，温度范围-20℃~120℃。
• 金属硬密封：耐受高温（≤600℃）、高压（PN25以上）及颗粒物冲刷，用于电厂蒸汽、矿浆管道。

信号蝶阀的主要应用领域
消防给水系统
作为消防泵出口阀门，平时保持常开状态。一旦因检修关闭，信号立即上传至消防控制主机，触发声光报警，确保系统随时待命。喷淋支管上的信号蝶阀还能远程监控分区阀门状态。

工业过程控制

• 化工生产中调节反应釜进料流量，同时将开度信号传至中控室，实现投料比例自动化。
• 发电厂循环水系统利用信号蝶阀联锁功能：当水泵停机时，阀门自动关闭并反馈状态，防止水锤冲击。

市政给排水工程

• 输水管线关键节点安装信号蝶阀，调度中心可远程掌握阀门开闭情况，快速应对爆管事故。
• 污水处理厂的曝气池进气管道上，阀门开度信号参与溶解氧浓度闭环控制，优化能耗效率。

暖通空调（HVAC）系统

• 冷冻水主管道采用信号蝶阀，楼宇自控系统（BAS）根据阀门反馈调整水泵频率，实现变流量节能运行。
• 防排烟系统中，阀门与火灾报警系统联动，失火时自动开启并确认执行到位，确保排烟通道畅通。

如何正确选用信号蝶阀
明确工况参数

• 介质类型：腐蚀性流体需选用衬氟蝶阀，燃气管道应选防爆型。
• 压力等级：根据管道设计压力选择PN10/16/25等规格，阀体材质常为球墨铸铁、不锈钢或碳钢。
• 温度范围：超过150℃需采用金属硬密封，避免橡胶老化失效。

匹配信号输出需求

• 开关量信号：仅需监测阀门全开/全闭状态时，选择带无源触点的基本型号。
• 模拟量信号：参与过程调节的场合，需配备4-20mA或0-10V输出的智能型阀门。
• 通信协议：物联网应用场景可选支持Modbus RTU、PROFIBUS等协议的智能蝶阀。

考量操作方式

• 手动操作：小口径（DN50以下）或无需频繁调节的管道，采用手柄或蜗轮箱。
• 自动控制：接入自动化系统时，搭配电动、气动或液动执行机构，注意核实扭矩匹配性。

特殊功能需求

• 防火认证：消防系统阀门需通过UL/FM认证，确保高温下持续工作30分钟以上。
• 防爆设计：石油、天然气等危险环境选用隔爆型执行器，符合ATEX或IECEx标准。
• 卫生级要求：食品、制药行业优先采用抛光不锈钢阀体，密封材料符合FDA认证。

安装调试与维护要点
安装规范

• 阀体箭头方向须与介质流向一致，倒装可能导致密封失效。
• 避免在阀板两侧1.5倍管径距离内安装弯头，防止湍流影响密封性能。
• 焊接管道应先拆除阀板与密封件，避免高温损坏非金属部件。

调试步骤

1. 手动旋转阀门至全开位，确认执行机构刻度与阀门实际位置一致。
2. 接通信号线路，测试开/关信号能否准确触发控制系统指示灯或报警。
3. 进行3-5次全行程动作，观察扭矩是否平稳，无卡涩异响。

日常维护

• 月度检查：清理阀杆外露部分的污垢，补充润滑脂；测试信号反馈响应时间。
• 年度保养：拆检密封面磨损情况，橡胶阀座出现裂纹或压缩永久变形超过15%即需更换。
• 故障处理：
  • 信号丢失：检查接线端子是否氧化，微动开关触点是否烧蚀。
  • 内漏加剧：调整阀板限位螺钉或更换阀座密封圈。
  • 操作力矩增大：清除阀杆轴承内的颗粒物，校直轻微弯曲的阀杆。

信号蝶阀与系统安全的深度关联
化工厂的反应装置旁，信号蝶阀的关闭信号自动联锁停泵，防止空转引发事故；地铁隧道的消防管道上，阀门状态24小时被监控，确保应急时刻喷淋及时启动；高层建筑的空调系统中，阀门开度数据参与动态水力平衡计算，避免局部过冷过热……这些场景无不彰显信号蝶阀的双重使命：既是流体通断的执行者，更是系统安全的守护者。

相较于普通阀门，信号蝶阀将机械动作转化为可被数字化管理的信息流，使得隐蔽的管道问题变得可视、可控。这种“机械+电子”的融合设计，不仅提升了工业设施的可靠性，也让城市生命线工程的管理更加智慧高效。
从直径数米的输水干管到精密实验室的微型管路，信号蝶阀以其独特的监测控制能力，在无数关键系统中扮演着不可替代的角色。理解其工作原理与选型逻辑，既能帮助工程师优化管道设计，也能让运维人员快速排查故障。下次当您走过消防通道，看见墙壁上鲜红的阀门状态指示灯时，或许会想起：这盏灯的背后，正是信号蝶阀在默默传递着关乎生命与财产的安全讯息。
