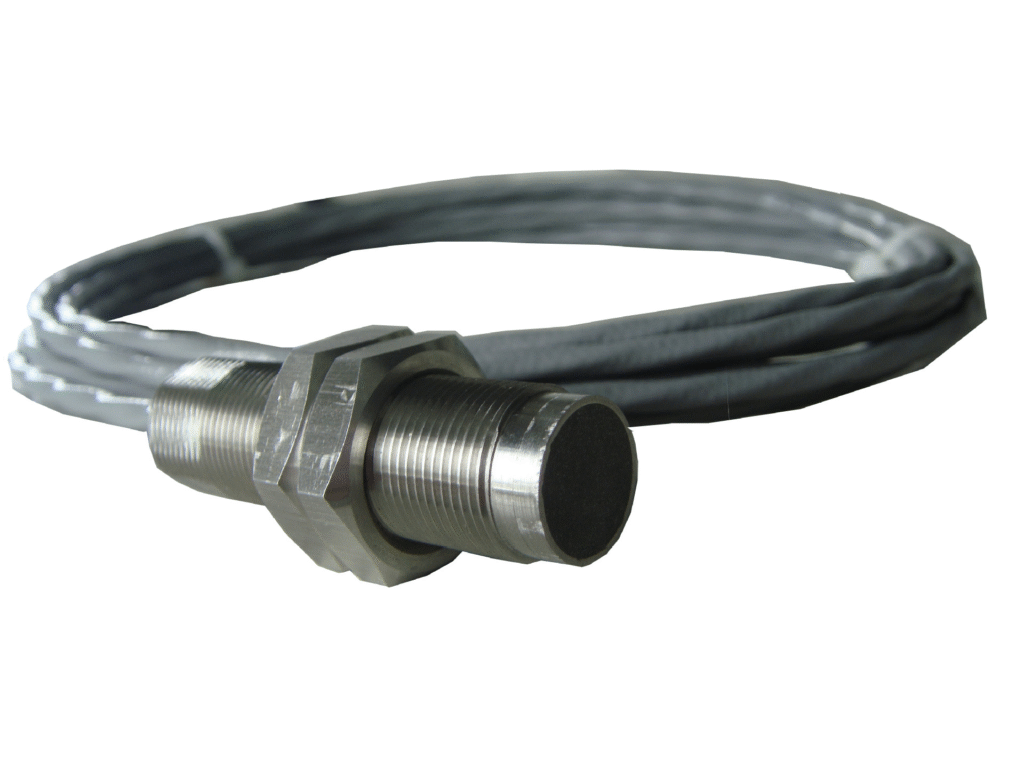

齿轮测速传感器的工作原理与应用

齿轮测速传感器是现代工业自动化领域中不可或缺的重要组件，它通过检测齿轮旋转来精确测量转速和位置，为各类机械设备提供关键的运行参数。这类传感器以其可靠性高、适应性强和测量精度好等特点，在汽车、航空、制造业等多个领域发挥着重要作用。

齿轮测速传感器的基本概念

齿轮测速传感器是一种将机械运动转化为电信号的装置，主要用于测量旋转部件的转速、转向和位置。它通过检测齿轮齿的通过情况来获取旋转信息，并将这些信息转换为控制系统能够识别的信号。这种传感器不直接接触被测物体，避免了摩擦损耗，同时又能提供精确的测量结果。

这类传感器通常由传感头、信号处理电路和输出接口三部分组成。传感头负责检测齿轮的运动状态，信号处理电路将检测到的原始信号转换为标准信号，输出接口则将处理后的信号传送给控制系统或显示设备。整个工作过程快速而精确，能够满足大多数工业应用对转速测量的要求。

齿轮测速传感器的性能指标主要包括测量范围、精度、响应时间、工作温度和防护等级等。不同应用场景对这些参数的要求各不相同，因此在选择传感器时需要综合考虑实际需求。例如，汽车发动机的转速测量需要传感器具有较宽的温度适应范围，而精密机床则更注重测量精度和响应速度。

主要类型与技术特点

根据工作原理的不同，齿轮测速传感器主要分为磁电式、霍尔式和光电式三大类，每种类型都有其独特的技术特点和适用场景。

磁电式传感器利用电磁感应原理工作，当齿轮齿通过传感器时，改变磁路的磁阻，从而在感应线圈中产生电压脉冲。这类传感器结构简单、无需外部电源、抗干扰能力强，特别适合高温、高振动等恶劣环境。但其输出信号幅度会随转速变化，低速时信号较弱，可能影响测量精度。

霍尔式传感器基于霍尔效应，通过检测齿轮运动引起的磁场变化来产生脉冲信号。它们具有输出信号稳定、响应频率高、可检测静止状态等优点，广泛应用于汽车ABS系统、发动机转速测量等领域。现代霍尔传感器往往集成信号处理电路，直接输出数字信号，方便与控制系统连接。

光电式传感器利用光学原理，通过齿轮对光路的遮挡来产生脉冲。这类传感器精度最高，可检测非常细微的运动，常用于精密仪器和高速旋转设备。然而，光电传感器对环境洁净度要求较高，灰尘、油污等污染物可能影响其正常工作，因此在工业现场使用时需要特别注意防护。

典型结构与工作原理

齿轮测速传感器的典型结构包括外壳、敏感元件、永磁体（针对磁电式和霍尔式）、光学组件（针对光电式）以及信号处理电路。外壳通常采用金属或高强度塑料制成，提供机械保护和环境隔离；敏感元件是实现信号转换的核心部件；信号处理电路则负责将原始信号转换为标准输出。

以常见的霍尔式齿轮传感器为例，其工作原理是：永磁体产生恒定磁场，当齿轮齿接近传感器时，磁场分布发生变化，霍尔元件检测到这种变化并输出相应的电压信号。齿轮旋转过程中，每个齿通过传感器都会产生一个脉冲，通过计算单位时间内的脉冲数，就可以确定齿轮的转速。如果传感器包含多个霍尔元件，还可以通过分析各信号间的相位差来判断旋转方向。

磁电式传感器的工作过程略有不同：齿轮旋转时，齿和槽交替改变磁路的磁阻，使通过感应线圈的磁通量发生变化，根据电磁感应定律，线圈两端就会产生感应电动势。转速越高，磁通变化率越大，感应电动势的幅度也越大。这种自发电特性使磁电式传感器特别适合无源应用场合。

关键性能参数解析

齿轮测速传感器的性能直接影响测量结果的准确性和可靠性，了解其关键参数对于正确选择和合理使用至关重要。测量范围是指传感器能够正常工作的转速区间，通常以每分钟转数（RPM）表示。超出这个范围，传感器可能无法准确检测或输出信号质量下降。实际应用中，应确保被测对象的最高和最低转速都在传感器标称范围内。

分辨率是指传感器能够区分的最小转速变化，它与齿轮齿数直接相关。齿数越多，每个脉冲代表的转角越小，分辨率就越高。例如，60齿的齿轮每转产生60个脉冲，比30齿的齿轮提供高一倍的分辨率。对于需要精确控制的应用，如伺服系统，应选择齿数较多的齿轮和高分辨率的传感器。

响应时间表征传感器对转速变化的反应速度，特别在加速或减速过程中尤为重要。快速响应能够及时反映实际转速变化，有利于控制系统做出准确调整。工业级传感器的响应时间通常在毫秒级，高速应用可能需要微秒级的响应能力。

环境适应性参数包括工作温度范围、防护等级和抗振动能力等。汽车发动机舱内的传感器可能需要耐受-40℃到150℃的温度变化和强烈的机械振动，而食品加工设备中的传感器则更关注防潮、防腐蚀性能。正确理解应用环境特点，才能选择最适合的传感器型号。

安装与调试要点

齿轮测速传感器的安装质量直接影响测量效果和使用寿命。安装位置应确保传感器端面与齿轮齿顶保持适当间隙，这个间隙值通常在传感器规格书中有明确标注。间隙过大会导致信号弱化甚至丢失，间隙过小则可能发生机械干涉。使用非磁性塞尺可以精确调整间隙至理想值。

传感器轴线应与齿轮轴线平行，避免倾斜安装造成测量误差。对于大直径齿轮，可以考虑采用支架固定传感器，减少振动带来的影响。安装完成后，应手动旋转齿轮检查传感器输出，确认信号稳定无异常后再投入正式运行。

调试过程中需要注意信号波形的观察与分析。理想的脉冲信号应具有一致的幅值和清晰的边沿，无明显抖动或畸变。如果发现信号异常，首先检查安装位置和间隙是否正确，然后排除电磁干扰等外部因素。现代传感器大多提供LED指示灯，可通过灯光闪烁频率直观判断工作状态。

电气连接也是安装调试的重要环节。应严格按照接线图连接电源和信号线，注意极性不可接反。长距离传输时，建议使用屏蔽电缆以减少干扰。对于电流输出型传感器，还需确认负载电阻是否在允许范围内。良好的电气连接是传感器稳定工作的基础保障。

常见故障与维护方法

齿轮测速传感器在长期使用过程中可能遇到各种故障问题，了解常见故障现象及其解决方法有助于快速恢复设备正常运行。无信号输出是最常见的故障之一，可能原因包括电源故障、接线错误、传感器损坏或安装间隙过大。排查时应遵循从简到繁的原则，先检查电源和接线，再调整安装位置，最后考虑更换传感器。

信号不稳定表现为脉冲丢失或幅值波动，通常由安装松动、间隙变化、齿轮损伤或电磁干扰引起。坚固安装螺栓、重新调整间隙、检查齿轮状况可以有效解决大部分信号不稳定的问题。对于电磁干扰，除了使用屏蔽电缆外，还可以尝试增加滤波电容或远离干扰源。

输出信号幅值降低可能是传感器灵敏度下降、永磁体退磁或齿轮磨损导致的。磁电式传感器长期在高温环境下工作容易出现永磁体退磁现象，这种情况下需要更换传感器。齿轮齿顶磨损会使磁阻变化减小，导致信号幅值下降，定期检查齿轮状态可以预防此类问题。

预防性维护能够显著延长传感器使用寿命。定期清洁传感器表面，防止油污、金属屑等污染物积累；检查安装紧固件是否松动；监测信号波形变化趋势，及时发现潜在问题。对于关键设备上的传感器，可以建立更换周期，避免突发故障影响生产。

典型应用场景分析

齿轮测速传感器在工业领域的应用极为广泛，几乎涵盖了所有需要旋转监测的场合。在汽车工业中，它们用于测量发动机曲轴和凸轮轴转速，为燃油喷射和点火时机提供关键参数。现代汽车可能安装多个这样的传感器，构成完整的发动机管理系统。防抱死制动系统（ABS）也依赖轮速传感器来监测各个车轮的转速，实现安全制动控制。

工业自动化领域大量使用齿轮测速传感器来监控电机、泵、风机等旋转设备的运行状态。它们不仅提供转速反馈用于闭环控制，还能通过分析转速波动诊断机械故障。例如，轴承损坏往往会引起特定频率的转速波动，早期检测可以避免严重设备事故。

风力发电机组中的齿轮测速传感器发挥着双重作用：一方面监测主轴承和齿轮箱的转速，确保发电效率；另一方面参与变桨控制，优化风能利用。这些传感器必须能够在极端天气条件下长期稳定工作，对可靠性和环境适应性要求极高。

轨道交通领域同样离不开齿轮测速传感器的贡献。列车车轮转速监测是列车控制系统的基础功能，关系到运行安全和停车精度。现代地铁和高速列车采用分布式传感器网络，实时监测所有车轮的旋转状态，为牵引控制和制动系统提供数据支持。

选型指南与技术比较

选择合适的齿轮测速传感器需要考虑多方面因素，首要的是明确测量需求。转速范围、精度要求、安装空间和环境条件构成了选型的基本框架。低速应用（如大型回转窑）可能需要高灵敏度传感器，而高速主轴测量则更关注传感器的频率响应能力。

齿轮参数也是选型的重要依据。模数、齿数、材料都会影响传感器的选择。一般来说，大模数齿轮适合选用磁电式传感器，小模数精密齿轮则可能需要霍尔或光电式传感器。齿轮材料方面，钢制齿轮适用于所有类型传感器，而非磁性齿轮（如铝、铜）只能使用光电式或特殊设计的霍尔传感器。

输出信号类型需要与控制系统匹配。常见的输出形式包括模拟电压、电流、开关量和数字脉冲。模拟输出适合连续监测，数字脉冲便于计数和计算频率，开关量输出则常用于超速报警等简单应用。现代工业现场总线（如PROFIBUS、CANopen）的普及，也使带有总线接口的智能传感器越来越受欢迎。

成本效益分析是选型不可忽视的环节。不仅要考虑初始采购成本，还需评估安装维护费用和潜在故障损失。工业级传感器虽然价格较高，但长期可靠性好，总体使用成本可能更低。对于非关键应用，经济型传感器也能满足基本需求，避免过度配置造成的浪费。
