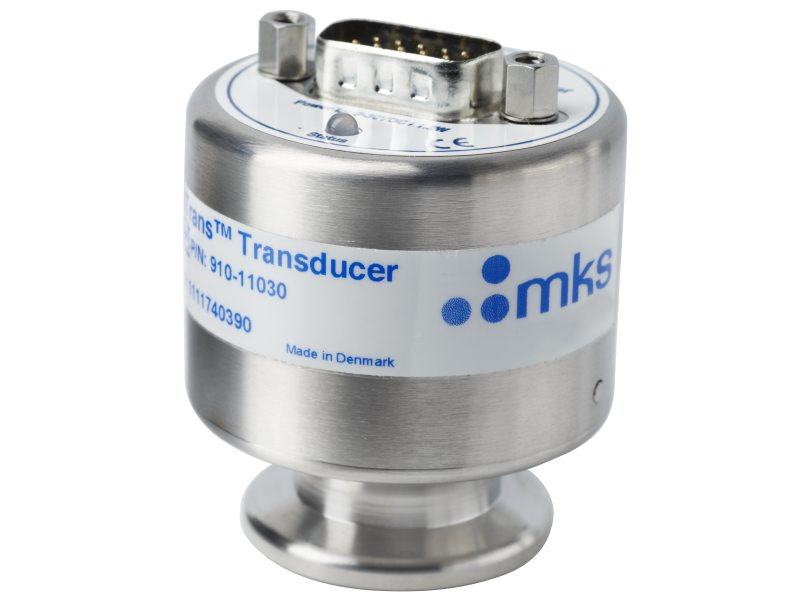

真空度传感器的原理和应用

真空度传感器是一种用于测量低于大气压强的精密仪器，在工业生产、科学研究和日常生活中发挥着重要作用。所谓真空，并非指完全没有任何物质的绝对真空，而是指气压低于标准大气压的特定状态。真空度传感器能够准确测量这一状态下的压力值，为各种工艺过程提供关键数据支持。

从技术角度看，真空度传感器通过检测气体分子对传感器元件的作用来测定压力值。随着真空度的提高，单位体积内的气体分子数量急剧减少，这对传感器的灵敏度提出了极高要求。现代真空度传感器已经能够测量从接近大气压(10^5 Pa)到超高真空(10^-12 Pa)的广阔范围，跨越了近17个数量级。

真空度传感器的性能指标主要包括测量范围、精度、稳定性、响应时间和环境适应性等。不同类型的传感器适用于不同的压力区间，没有任何一种传感器能够覆盖整个真空范围，因此在实际应用中需要根据具体需求选择合适的传感器类型。

真空度传感器的工作原理

真空度传感器的工作基于多种物理原理，每种原理对应不同的压力测量范围和技术特点。热传导原理传感器利用气体热传导特性随压力变化的规律，在中等真空范围内表现出色。这类传感器内部装有加热元件和温度感应元件，通过测量温度变化来推算压力值。当压力降低时，气体分子减少导致热传导能力下降，加热元件的温度会相应升高。

电离原理传感器则适用于高真空和超高真空测量。它们通过将气体分子电离并测量产生的离子流来测定压力。常见的热阴极电离规通过加热灯丝发射电子，这些电子与气体分子碰撞产生离子，离子流强度与气体压力成正比。而冷阴极电离规则利用强电场和磁场作用使气体分子电离，无需加热灯丝，更适合某些特殊环境。

电容式真空传感器通过测量薄膜或隔膜的形变来感知压力变化。当薄膜两侧存在压差时会产生位移，这种位移改变了电容极板间的距离，从而引起电容值变化。这种传感器具有精度高、稳定性好的特点，常用于低真空和中真空测量。

压阻式传感器则利用半导体材料的压阻效应，当压力作用在敏感元件上时，其电阻值会发生变化。通过测量电阻变化可以精确计算出压力值。这类传感器结构紧凑、响应速度快，在工业控制领域应用广泛。

真空度传感器的主要类型

根据测量原理和应用场景的不同，真空度传感器可分为多个类别。皮拉尼规是基于热传导原理的经典真空计，适用于10^5到10^-1 Pa的压力范围。其结构简单、成本较低，但精度相对有限，且对不同气体成分的响应存在差异，需要进行气体种类修正。

电离规系列包括热阴极电离规和冷阴极电离规两大类。热阴极电离规测量范围为10^-1到10^-7 Pa，精度高但灯丝寿命有限；冷阴极电离规测量范围相似，但更加耐用，启动时间较长。电离规对气体成分敏感，某些活性气体可能影响灯丝寿命或测量准确性。

电容式薄膜规通过测量薄膜位移引起的电容变化来测定压力，典型测量范围为10^5到10^-3 Pa。这种传感器精度极高，可达到0.1%读数，且几乎不受气体种类影响，常用于需要高精度测量的场合，但价格相对昂贵。

压阻式真空传感器基于半导体压阻效应，测量范围通常在10^5到10^2 Pa之间。它们体积小、响应快、抗振动性能好，广泛应用于汽车、医疗和工业自动化领域。不过其温度敏感性较高，通常需要温度补偿电路。

此外还有谐振式真空传感器、石英晶体微天平等多种特殊类型，各自针对特定应用场景进行了优化。在实际工程中选择传感器时，需要综合考虑测量范围、精度要求、环境条件、气体成分和成本预算等多方面因素。

真空度传感器的关键制造技术

真空度传感器的制造涉及多项精密加工和特殊工艺技术。微机电系统(MEMS)技术使传感器微型化成为可能，通过半导体工艺在硅片上制造出微米级的传感器结构。这种技术大大降低了传感器成本，提高了可靠性和批量生产一致性，使真空度传感器得以广泛应用于消费电子产品中。

薄膜沉积技术是制造电容式真空传感器的关键。需要在基底材料上沉积厚度仅为几微米的金属或半导体薄膜作为敏感元件。这要求精确控制薄膜的应力状态和机械特性，确保其在压力作用下的形变既足够灵敏又不会发生塑性变形或疲劳失效。

密封技术对真空传感器的性能至关重要。传感器内部往往需要维持特定真空度或封装特殊气体，任何微小的泄漏都会导致测量误差。先进的玻璃-金属封接技术和阳极键合技术能够实现超高气密性的封装，保证传感器长期稳定性。

温度补偿技术是提高传感器精度的关键措施。几乎所有真空度传感器都会受到环境温度影响，现代传感器通过内置温度传感器和智能补偿算法，可以大幅降低温度引起的测量误差。一些高端产品甚至采用恒温控制技术，将传感器核心维持在恒定温度下。

信号处理技术同样影响着传感器的最终性能。微弱的原始信号需要经过放大、滤波和数字化处理，同时抑制各种干扰噪声。现代真空度传感器越来越多地集成数字接口和自诊断功能，便于系统集成和远程监控。

真空度传感器的应用领域

真空度传感器在半导体制造业中扮演着不可或缺的角色。芯片制造过程中的化学气相沉积、离子注入、干法刻蚀等关键工艺都需要精确的真空度控制。超高纯度环境要求传感器本身不能成为污染源，因此特种材料制造的无污染传感器在这一领域备受青睐。

在科学研究领域，真空度传感器是粒子加速器、同步辐射装置、核聚变实验装置等大型科学仪器的核心部件之一。这些装置往往需要在超高真空环境下运行，以避免气体分子对粒子束或电磁场造成干扰。科研级真空传感器需要具备极高的精度和可靠性，通常采用多传感器冗余设计以确保数据准确。

医疗设备领域同样广泛应用真空技术。医用真空系统用于手术吸引、中央负压供气等关键医疗功能，真空度传感器确保系统安全可靠运行。此外，质谱仪、电子显微镜等医疗诊断设备也需要高精度真空测量来保证分析结果的准确性。

家用电器中的真空应用也日益增多。真空保鲜机、吸尘器、咖啡机等家电产品都集成了小型化真空传感器，这些消费级产品对成本极为敏感，推动了MEMS真空传感器技术的快速发展。虽然精度要求不如工业级产品高，但需要满足大规模生产的经济性和耐用性要求。

航空航天领域对真空传感器提出了严苛的环境适应性要求。从飞机燃油系统真空控制到航天器空间环境模拟，传感器必须承受剧烈振动、极端温度和强辐射等恶劣条件。特种材料制造和加固封装技术在这一领域尤为重要。

真空度传感器的使用注意事项

正确安装真空传感器对获得准确测量结果至关重要。传感器应尽量靠近待测真空区域安装，连接管路要短而粗，避免使用细长管道造成压力延迟和测量误差。对于高真空应用，所有连接部位必须严格检漏，使用专用真空密封材料确保气密性。

气体成分对传感器性能有显著影响。热传导类传感器的读数会因气体种类不同而变化，测量混合气体时需要特别注意。某些腐蚀性气体可能损坏传感器敏感元件，在这种情况下应选择专用防护型传感器或采取气体隔离措施。

定期校准是保证测量准确性的必要措施。真空度传感器会随时间发生性能漂移，应按照制造商建议的周期进行校准。高精度应用场合可能需要更频繁的校准，甚至采用在线实时校准技术。校准过程应使用可追溯的标准真空源，确保量值传递的准确性。

环境因素如温度、湿度、振动和电磁干扰都可能影响传感器工作。安装位置应避开强热源、机械振动源和强电磁场。必要时可加装减震支架、电磁屏蔽罩等辅助设备。对于温度敏感的应用，考虑使用恒温装置或选择温度补偿性能更好的传感器型号。

正确理解传感器技术参数对选型和使用都很重要。测量范围、精度、分辨率等指标应与实际需求匹配，避免”过度设计”造成不必要成本增加。同时要注意传感器响应时间是否满足动态测量要求，以及长期稳定性是否符合预期使用寿命。

真空度传感器的维护与故障排查

日常维护能显著延长真空传感器使用寿命。保持传感器表面清洁，定期检查电气连接是否牢固，避免灰尘积聚和接触不良。对于有灯丝的电离规，应注意合理控制工作时间，避免不必要的长时间通电，以延长灯丝寿命。

常见故障现象包括读数异常、无信号输出或响应迟缓等。当出现异常时，首先检查电源供应是否正常，连接线路是否完好。然后确认被测真空系统是否确实达到预期压力，排除被测系统本身故障的可能性。简单的交叉验证方法是用另一台正常工作的真空计进行对比测量。

传感器污染是常见问题之一。油蒸气、水汽或工艺过程中产生的其他污染物可能在传感器内部积聚，影响测量准确性。某些传感器设计有清洁功能，如电离规的灯丝高温烘烤可以去除部分污染物。严重污染时可能需要专业清洗或更换内部元件。

电气故障也是可能的问题来源。检查传感器供电电压是否在允许范围内，输出信号是否符合预期。现代智能传感器通常提供自诊断功能，可通过数字接口读取故障代码，帮助快速定位问题。模拟输出型传感器则需通过测量输出电压/电流来判断工作状态。

机械损伤可能导致传感器永久性失效。跌落、碰撞或过度振动都可能损坏精密传感元件。安装时应注意保护，避免机械应力。对于电容式等含有脆弱薄膜结构的传感器，尤其要防止压力过载导致的薄膜破裂。当怀疑有机械损伤时，通常需要返厂检修或直接更换传感器。
