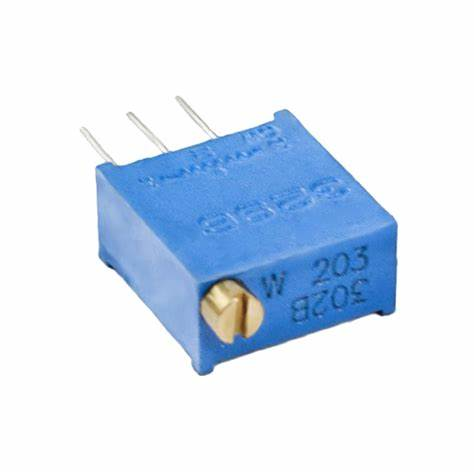

微调电位器有哪些类型与特点

微调电位器的基本概念与结构

微调电位器是一种用于电路参数精细调节的电子元件，它在各类电子设备中发挥着不可替代的作用。与普通电位器相比，微调电位器具有更高的调节精度和更小的体积，专门设计用于设备制造或维修过程中的精确校准。这类元件通常不需要频繁调节，一旦设定完成便保持固定状态，因此结构上更注重稳定性和长期保持能力。

从物理结构来看，微调电位器主要由电阻体、滑动触点、调节机构和外壳组成。电阻体是核心部件，常见材料包括碳膜、金属膜、导电塑料和线绕电阻等，不同材料决定了电位器的基本性能参数。滑动触点与电阻体保持弹性接触，通过改变接触位置来调整输出电阻值。调节机构则允许用户精确控制触点的位置，常见的有螺丝刀调节型、旋钮型和多圈调节型等。

微调电位器的封装形式多样，包括表面贴装型(SMD)、通孔插装型和特殊安装型等。表面贴装型体积小巧，适合高密度电路板；通孔插装型机械强度高，适合需要较高可靠性的场合；特殊安装型则针对特定应用环境设计，如高温或高振动环境。无论哪种形式，良好的密封性能都是保证长期稳定工作的关键。

电气参数方面，微调电位器的主要指标包括总阻值、调节范围、分辨率、温度系数和额定功率等。总阻值从几欧姆到几兆欧姆不等，根据电路需求选择；调节范围通常覆盖电阻体全范围，但某些特殊设计可能限定在部分区间；分辨率取决于电阻体材料和调节机构精度，高端产品可实现极高精度的微调。

微调电位器的工作原理与调节特性

微调电位器的工作原理基于可变电阻的基本原理，通过改变有效电阻路径长度来调整阻值。当滑动触点在电阻体上移动时，电流流通的路径长度随之变化，导致输入端与滑动端之间的电阻值发生改变。这种连续可变的特性使其成为模拟电路调节的理想元件。

调节特性指的是电阻值随调节位置变化的关系，通常分为线性变化型和对数变化型两种。线性变化型微调电位器的阻值与调节位置呈正比关系，旋转角度或移动距离与电阻变化量保持恒定比例，这种类型适用于需要均匀调节的场合。对数变化型则呈现非线性关系，初期调节时阻值变化缓慢，后期变化加快，这种特性更符合人类听觉等感官的响应特征，常用于音频设备中的音量调节。

多圈微调电位器是一种高精度变体，其调节机构采用螺旋设计，需要多圈旋转才能完成全范围调节。这种结构大大提高了调节分辨率，允许进行极其精细的参数调整。例如，一个10圈微调电位器相比单圈产品，在相同总调节角度下，分辨率可提高10倍，特别适合需要精密校准的仪器仪表应用。

接触电阻是影响微调电位器性能的重要因素。理想的滑动触点应该与电阻体保持零电阻接触，但实际上总存在微小接触电阻。优质微调电位器采用特殊合金触点和多点接触设计，将接触电阻降至最低并保持稳定。长期使用后，触点与电阻体之间的磨损可能导致接触电阻增大，进而影响调节精度和信号质量。

温度稳定性是另一个关键性能指标。电阻体材料的温度系数决定了阻值随环境温度变化的程度。精密应用场合通常选择温度系数低于100ppm/℃的金属膜或导电塑料微调电位器，而普通应用可能使用温度系数较高的碳膜产品。某些高端微调电位器还内置温度补偿机制，进一步降低温度影响。

微调电位器的主要类型与特点

碳膜微调电位器是最常见的经济型产品，采用碳质复合材料作为电阻体。这类产品价格低廉，具有适中的调节精度和温度稳定性，广泛应用于消费电子产品中。然而，碳膜材料耐磨性相对较差，长期使用后可能出现调节噪声和接触不良问题，不适合需要频繁调节或高可靠性的场合。

金属膜微调电位器使用金属合金薄膜作为电阻体，性能明显优于碳膜产品。金属膜具有更低的温度系数、更好的长期稳定性和更高的分辨率，接触噪声也显著降低。这类产品适用于工业控制设备、测试仪器等对精度要求较高的领域。虽然成本高于碳膜类型，但性价比在多数专业应用中仍然具有优势。

导电塑料微调电位器代表了高端解决方案，采用特殊配方的导电塑料复合材料。这种材料结合了优良的耐磨性、极低的噪声和平滑的调节手感，特别适合需要数百万次调节寿命的场合。导电塑料产品的分辨率可以达到近乎无限，温度稳定性也非常出色，常用于航空电子、医疗设备等关键应用领域。

线绕微调电位器使用精密电阻丝绕制而成，能够承受较高功率，适合大电流应用。这类产品的调节呈阶梯式变化而非完全连续，因为滑动触点从一个绕组移动到下一个绕组时阻值会跳跃变化。线绕结构的优点是功率处理能力强、稳定性高，缺点是分辨率有限且高频特性较差，多用于电源调节等低频大电流场合。

数字微调电位器是近年来发展的新型产品，采用集成电路技术实现电阻调节。它通过数字信号控制内部开关网络来改变等效电阻值，具有非易失性存储、远程控制和精确可重复设置等优点。虽然严格来说不属于传统电位器范畴，但数字微调电位器在自动化设备和可编程电路中正逐渐取代部分机械式微调电位器的功能。

微调电位器的典型应用场景

在电源电路设计中，微调电位器常用于输出电压精确校准。开关电源、线性稳压器等电路都需要通过微调电位器来设定准确的输出电压值。设计工程师通常在反馈回路中放置微调电阻，通过小范围调整来补偿元件公差和温度漂移，确保电源输出稳定在标称值。多圈微调电位器特别适合这种应用，能够实现毫伏级的电压调节精度。

传感器信号调理电路广泛依赖微调电位器进行零点和量程校准。温度传感器、压力传感器、光电探测器等模拟传感器的输出信号通常需要放大和偏移调整，以匹配后续处理电路的要求。微调电位器在这里起到关键作用，既可以调节运算放大器的增益（量程），也可以调整偏置电压（零点），使传感器系统达到最佳工作状态。

音频设备中的微调电位器负责音色和电平的精细调节。高端音响设备使用低噪声、高稳定性的导电塑料或金属膜微调电位器来调整频响特性、平衡度和各级增益。与普通音量电位器不同，这些微调元件通常在出厂前由技术人员一次性设定，用户无需也不应该随意调整，因此多采用需要专用工具调节的沉头设计。

工业控制系统中的微调电位器用于过程参数设定和校准。自动化生产线上的速度控制器、温度调节器、位置检测器等装置都需要定期校准以确保工艺一致性。防尘防水设计的微调电位器能够适应恶劣工业环境，不锈钢外壳和密封结构保护内部元件不受腐蚀性气体和液体侵害，保证长期可靠工作。

测试测量仪器对微调电位器的精度要求最为严苛。示波器的垂直增益校准、万用表的基准电压调整、信号发生器的幅度和偏移调节等都离不开高精度微调电位器。这类应用通常选择多圈调节、温度系数极低的精密产品，有时甚至采用激光微调固定电阻来替代传统电位器，以获得更好的长期稳定性。

微调电位器的选型与使用要点

选型时首要考虑的是电阻值和调节范围需求。总电阻值应根据电路设计要求确定，通常选择比最大需要阻值略高的规格以保留调节余量。调节范围则取决于预期需要的变化量，一般选择调节范围覆盖电路参数可能变化区间的产品。对于不确定的应用，选择线性变化型比对数型更为稳妥。

物理尺寸和安装方式必须与实际应用匹配。表面贴装微调电位器节省空间但散热能力有限，不适合功率较大的场合；通孔插装型机械强度高但占用更多电路板面积；特殊安装型可能需要定制支架或固定装置。调节轴的方向（顶调、侧调）也需要考虑设备内部空间布局，确保调节工具能够顺利操作。

环境条件对微调电位器选型有重要影响。高温环境应选择金属或陶瓷外壳产品，避免塑料材料软化变形；潮湿或腐蚀性环境需要密封等级高的型号；振动场合则应考虑防松设计和加固触点结构。工业级和军用级微调电位器通常标明了适用的环境条件参数，消费级产品可能不具备这些详细规格。

调节精度需求决定了对分辨率的要求。普通应用可能只需要单圈调节，而精密校准往往需要多圈微调电位器才能满足分辨率要求。值得注意的是，标称分辨率与实际可用精度可能不同，接触电阻变化、温度漂移和机械回差都会影响最终调节精度，选型时应保留适当余量。

额定功率是另一个关键参数。微调电位器的功率处理能力受电阻体材料、体积尺寸和散热条件限制。实际应用中，建议工作功率不超过额定值的50%，以延长使用寿命和提高稳定性。功率较大时，应考虑线绕型或专门的大功率微调电位器，并确保良好的散热条件。

微调电位器的安装与调节技巧

正确安装是保证微调电位器长期稳定工作的基础。焊接时应控制温度和时间，避免过热损坏内部结构。对于表面贴装型，推荐使用温度曲线匹配的焊膏和适当的回流焊参数；通孔插装型则应注意引脚剪裁长度和焊接时间。静电敏感型微调电位器需要在防静电环境下操作，防止静电放电损坏电阻薄膜。

机械固定同样重要。微调电位器应牢固安装在电路板或面板上，避免仅依靠引脚支撑。使用配套的螺母和垫片可以增强固定强度，振动环境下还可考虑添加螺纹锁固剂。调节轴受到侧向力可能导致内部结构偏移，影响接触性能和调节精度，安装时需确保调节工具能够直线施力。

调节过程需要耐心和适当的工具。使用尺寸匹配的高质量螺丝刀，避免使用磨损或尺寸不符的工具导致调节槽损坏。多圈微调电位器调节时应缓慢均匀旋转，注意圈数计数，防止过度旋转超出范围。某些精密微调电位器配有刻度盘或数字指示，调节时可参考这些标记提高准确性。

调节策略影响最终效果。对于需要同时调整零点和满度的系统，通常建议先调零点再调满度，然后重复几次直至两者都达到理想值。调节时可用数字万用表实时监测电阻值变化，或观察系统输出响应。复杂系统可能需要按照特定校准流程操作，参照设备技术手册中的校准步骤进行。

调节完成后应采取适当的固定措施。某些微调电位器设计有锁定螺母，调节到位后可以拧紧防止意外移动；也可使用专用固定胶点封调节轴，但需选择不腐蚀塑料的型号。重要应用场合建议记录最终调节位置，便于日后参考和复检。数字微调电位器则可通过存储指令保存当前设置，断电后不会丢失。

微调电位器的常见故障与维护方法

接触不良是最常见的故障现象，表现为调节时信号断续或噪声增大。这通常由触点氧化、污染或磨损引起。轻微情况下，反复全行程移动滑动触点数次可能恢复接触；严重时则需要更换电位器。预防措施包括选择密封性好的产品，避免灰尘和湿气侵入；在污染环境中使用防尘帽覆盖调节孔。

阻值漂移是指设定值随时间或温度变化而发生改变。质量不佳的微调电位器可能出现电阻体老化或接触压力不足导致的阻值不稳定。应对方法包括选择温度系数低的产品，确保工作环境温度不过高，以及定期重新校准关键参数。高稳定性的金属膜和导电塑料微调电位器在这方面表现明显优于碳膜产品。

机械损伤包括调节轴弯曲、螺纹滑牙或外壳破裂等。这类故障多由不当安装或过度用力导致。安装时应确保轴对齐，避免侧向应力；调节时使用适当大小的工具，控制力度。已损坏的微调电位器通常无法修复，需要整体更换。某些高端型号提供可更换调节轴组件，降低维护成本。

调节机构失灵表现为无法改变阻值或调节手感异常。可能原因包括内部润滑干涸、机械部件变形或异物卡入。尝试清洁调节轴根部并施加微量专用润滑剂可能解决问题，但需注意润滑剂不得污染电阻体和触点。多数情况下，调节机构损坏意味着需要更换整个微调电位器。

完全开路或短路属于严重故障，可能危及整个电路。开路可能是电阻体断裂或触点完全脱离引起；短路则多由内部污染或绝缘失效造成。使用万用表检测电阻值可确诊这类问题。预防措施包括不超过额定功率工作，避免机械冲击，以及在高压应用中选择适当绝缘等级的产品。
