阻容分压器的原理与应用

阻容分压器是电子电路中一种常见的分压装置，由电阻和电容组合而成。这种结构在交流电路中发挥着重要作用，能够实现对交流信号的有效分压。与纯电阻分压器不同，阻容分压器考虑了频率因素，使得分压比随信号频率变化而变化，这一特性使其在众多电子设备中得到广泛应用。

从物理构成来看，阻容分压器通常由至少一个电阻和一个电容组成，按照特定方式连接形成分压网络。这种组合看似简单，却能产生复杂的频率响应特性，这正是它在电子技术领域价值所在。理解阻容分压器的工作原理，对于掌握交流电路分析和设计具有重要意义。

工作原理分析

阻容分压器的核心工作原理基于电阻和电容在交流电路中的不同特性。电阻对电流的阻碍作用与频率无关，而电容的容抗则随频率升高而减小。这种差异导致了分压比随频率变化的特性。

当交流信号通过阻容分压器时，电阻部分的电压降与电流同相位，而电容部分的电压降则滞后电流90度。这种相位关系使得总阻抗不仅与元件值有关，还与工作频率密切相关。在低频情况下，电容的容抗较大，大部分电压降落在电容上；随着频率升高，容抗减小，电阻上的压降比例增大。

数学上，阻容分压器的分压比可以通过复数阻抗计算得出。输出电压与输入电压的比值取决于电阻值、电容值以及信号频率。这种频率依赖关系是阻容分压器区别于纯电阻分压器的最显著特征。

常见电路结构

阻容分压器有多种电路结构形式，每种结构都有其特定的应用场景和特点。最基本的形式是电阻-电容串联分压器，由一个电阻和一个电容串联构成，从电容两端取出分压输出。这种结构简单，易于分析，常用于高频信号衰减。

另一种常见结构是电容-电阻并联分压器，这种结构中，电阻和电容先并联，再与其他元件串联。并联结构对频率的选择性更强，常用于滤波电路设计。在实际应用中，还可见多级阻容分压网络，通过级联多个阻容单元实现更复杂的频率响应。

特殊结构的阻容分压器还包括桥式分压器和平衡式分压器等。这些复杂结构通常用于精密测量或特定频率特性要求的场合。无论结构如何变化，阻容分压器的基本原理保持一致，都是利用电阻和电容对不同频率信号的响应差异实现分压功能。

主要技术参数

阻容分压器的性能由多个技术参数共同决定。分压比是最基本的参数，表示输出电压与输入电压的比值，这个比值通常是频率的函数。频率响应特性描述了分压比随频率变化的规律，是选择和使用阻容分压器的重要依据。

相位差是另一个关键参数，指输出信号相对于输入信号的相位偏移。在阻容分压器中，输出信号总会产生一定的相位移动，这种相位特性在某些应用中可能非常重要。此外，功率处理能力、温度系数、稳定性等参数也会影响阻容分压器的实际使用效果。

对于高频应用，还需要考虑分布参数的影响。实际元件中的寄生电感和寄生电容会改变理想阻容分压器的特性，这些因素在设计和应用时都需要纳入考量范围。精确掌握这些技术参数，才能确保阻容分压器在电路中发挥预期作用。

实际应用领域

阻容分压器在电子技术领域有着广泛的应用。在测量仪器中，它常被用作探头衰减器，将高电压信号按比例缩小到测量设备的安全输入范围内。这种应用要求分压比精确稳定，频率响应平坦。

音频设备是阻容分压器的另一个重要应用领域。在音调控制电路中，利用阻容分压器的频率选择性可以实现高低音调节功能。不同频段的信号经过特定设计的阻容网络后，幅度发生变化，从而达到音色调整的目的。

通信系统中也大量使用阻容分压器。在射频前端电路中，它可用于阻抗匹配和信号电平调整。此外，阻容分压器还广泛应用于滤波电路、振荡电路、电源电路等众多电子系统中，发挥着不可替代的作用。

设计与计算要点

设计一个满足特定要求的阻容分压器需要考虑多方面因素。首先需要明确工作频率范围和所需分压比，这些基本要求决定了电阻和电容的大致取值区间。在元件选择上，电阻应选用稳定性好、温度系数低的类型，电容则应考虑介质损耗和频率特性。

计算分压比时，需要将电阻值和容抗值纳入统一考量。容抗计算公式为Xc=1/(2πfC)，其中f为信号频率，C为电容值。总阻抗为电阻和容抗的向量和，分压比则由各元件阻抗在总阻抗中的比例决定。对于复杂结构的阻容分压器，可能需要借助电路分析软件进行精确仿真。

实际设计中还需考虑负载效应。当阻容分压器连接后续电路时，负载阻抗会并联在输出端，影响实际分压比。为减小这种影响，通常要求负载阻抗远大于分压器输出阻抗，或者在分压器与负载之间加入缓冲放大器。

使用注意事项

正确使用阻容分压器需要注意几个关键问题。首先是电压额定值问题，施加在分压器上的总电压不应超过各元件的耐压值，特别是电容的额定电压需要重点关注。过压可能导致元件损坏甚至安全事故。

温度影响也不容忽视。电阻值和电容值都可能随温度变化，这种变化会改变分压器的特性。在精密应用或宽温度范围工作的场合，应选择温度稳定性好的元件或采取温度补偿措施。

高频应用时需要特别注意布局和接线。长引线会引入额外的寄生电感和电容，改变分压器的实际频率响应。为减少这种影响，应尽量缩短连接线长度，必要时采用屏蔽措施。此外，定期检测和维护也很重要，特别是工作在高压条件下的阻容分压器，元件老化可能导致性能下降或安全隐患。

典型故障与排除

阻容分压器在使用过程中可能遇到各种故障问题。常见故障包括元件开路、短路、参数漂移等。电阻开路会导致完全无输出，而电容开路则可能使分压器变成纯电阻分压器，失去频率选择性。

当发现分压器工作异常时，首先应进行直观检查，观察元件有无烧焦、膨胀等明显损坏迹象。然后可以使用万用表测量电阻值，用电容表检测电容容量。对于工作在高频的阻容分压器，还需要用示波器或网络分析仪检查频率响应特性。

排除故障时，应切断电源后进行元件更换。更换元件要注意保持原参数一致，特别是电容的类型和精度。修复后应重新测试分压器性能，确保其恢复到正常状态。对于精密应用的阻容分压器，可能需要重新校准以保证测量准确性。

与其他分压器的比较

阻容分压器与纯电阻分压器、感容分压器等类型相比各有特点。纯电阻分压器结构简单，分压比与频率无关，但不适合高频应用，且会消耗较多功率。阻容分压器具有频率选择性，功率损耗相对较小，特别适合交流信号处理。

感容分压器使用电感代替电阻，其特性与阻容分压器类似，但电感元件通常体积较大，不易集成，且成本较高。阻容分压器在体积、成本和性能之间取得了较好平衡，这是它被广泛采用的重要原因。

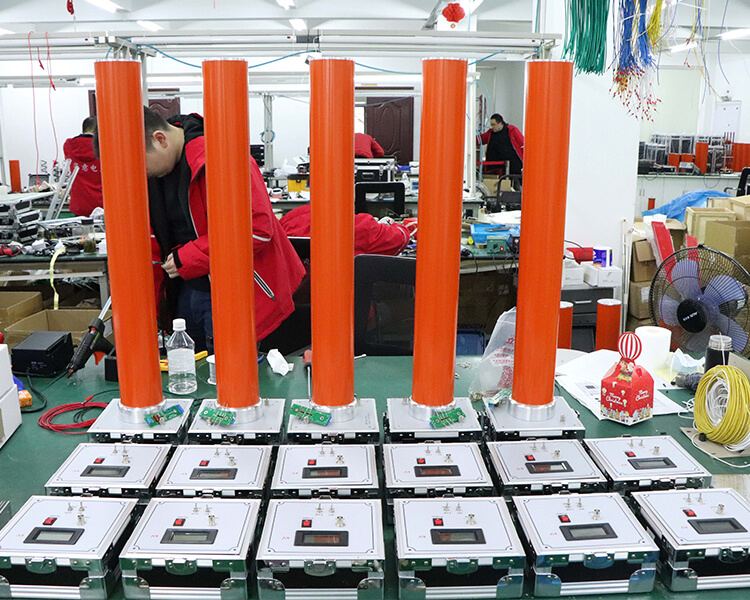

在高压测量领域，阻容分压器比纯电阻分压器具有更好的频率响应和更低的功率损耗，但比纯电容分压器的精度稍差。实际选择时需要根据具体应用要求，权衡各种因素后确定最适合的分压器类型。
