欠压继电器的原理与应用

欠压继电器是一种重要的电气保护装置，主要用于监测电路中的电压状态。当线路电压低于预设值时，这种继电器能够及时动作，切断电源或发出报警信号，从而保护电气设备免受低电压运行的损害。在电力系统和工业自动化领域，欠压继电器发挥着不可替代的保护作用。

从功能上看，欠压继电器与过压继电器形成互补关系，共同构成了完整的电压保护体系。欠压继电器通过持续监测电压参数，确保电气设备在安全的电压范围内运行。许多精密设备和电动机都对工作电压有严格要求，电压不足可能导致性能下降甚至设备损坏，这正是欠压继电器存在的价值所在。

基本工作原理

欠压继电器的核心工作原理基于电压比较机制。装置内部设有基准电压源和比较电路，持续将检测到的线路电压与设定值进行比对。当检测电压低于设定阈值时，继电器内部的电磁机构动作，触发触点状态改变。

具体工作过程可以分为三个主要阶段：电压采样阶段、比较判断阶段和执行动作阶段。在采样阶段，通过电压互感器或分压电路获取与线路电压成比例的检测信号。比较阶段利用电子电路或电磁机构判断电压是否低于阈值。执行阶段则根据判断结果控制触点开闭，实现保护功能。

继电器通常设有一定的动作延时，这是为了避免瞬时电压波动引起的误动作。延时时间可以根据实际需要进行调整，确保在真正出现欠压故障时才触发保护动作。

主要结构组成

典型的欠压继电器由几个关键部分组成。感应机构负责检测线路电压变化，可能采用电磁式、电子式或微处理器式等不同技术方案。电磁式结构利用线圈和铁芯的电磁特性，电压变化导致电磁力改变从而触发动作。

比较机构是继电器的”大脑”，用于判断电压是否低于设定值。传统继电器使用机械弹簧与电磁力平衡的原理，现代电子式继电器则采用集成电路实现精确比较。执行机构通常由一组或多组电气触点组成，负责接通或断开控制回路。

调节机构允许用户设置动作电压值和延时时间，一般通过旋钮、拨码开关或数字界面实现。指示装置如信号灯或显示屏则提供工作状态的可视化反馈，便于运行维护人员掌握继电器状态。

技术参数与性能指标

欠压继电器的主要技术参数包括额定电压范围、动作电压设定范围、返回值、动作时间等。额定电压指继电器正常工作的电压范围，通常覆盖常见的系统电压等级如220V、380V等。

动作电压设定范围表示继电器可以调整的最低电压触发点，一般在额定电压的70%-90%可调。返回值是指继电器在欠压消除后恢复常态的电压值，通常略高于动作值以避免频繁抖动。动作时间包括固有动作时间和可调延时时间两部分，共同决定了继电器的响应速度。

其他重要参数还包括触点容量、绝缘性能、工作环境温度范围等。触点容量决定了继电器能够控制的负载大小，绝缘性能关系到使用安全性，温度范围则限制了继电器的适用环境条件。

常见类型与特点

欠压继电器按工作原理可分为电磁式、电子式和数字式三大类。电磁式继电器结构简单可靠，成本较低，但精度和功能相对有限。电子式继电器采用半导体技术，具有更高的精度和更丰富的功能，已成为市场主流。

按安装方式分类，有导轨安装式、面板安装式和底座安装式等多种形式。导轨安装型便于在配电柜中密集布置，面板安装型适合需要频繁操作和观察的场合，底座安装型则常见于传统电力系统。

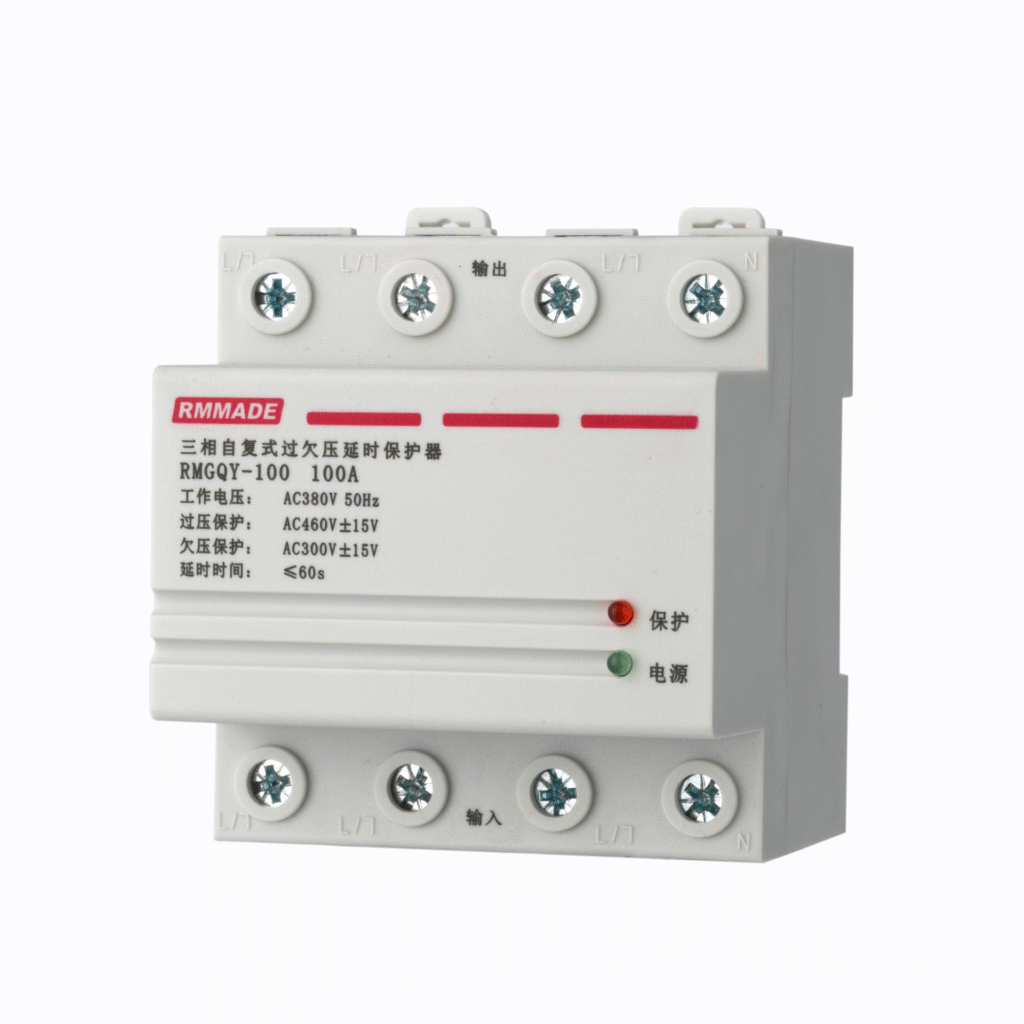

特殊类型的欠压继电器还包括带有记忆功能的品种，在触发后保持锁定状态直至手动复位；多功能组合型则集成了欠压、过压、缺相等多种保护功能于一体，满足复杂应用需求。

典型应用场景

欠压继电器广泛应用于需要电压保护的各个领域。在电动机保护中，欠压继电器可以防止电机在低电压状态下运行导致的过热和转矩不足问题。当电网电压异常降低时，及时切断电源避免设备损坏。

发电厂和变电站的直流系统配备欠压继电器，用于监测蓄电池组和充电装置的状态，确保在交流电源中断时直流系统能够可靠工作。自动化生产线上的关键设备也常安装欠压继电器，避免因电压不稳导致的产品质量问题和设备故障。

光伏发电系统中，欠压继电器作为防孤岛保护的重要组成部分，在电网电压异常时确保发电系统与电网及时断开。电梯、医疗设备等重要场合同样需要欠压保护，保障人员和设备安全。

选型与安装要点

选择合适的欠压继电器需要考虑多方面因素。首先应根据系统电压等级确定继电器的额定电压范围，确保与被监测电路匹配。动作电压设定范围需要覆盖实际保护需求，通常设置为额定电压的80%-85%以获得合理保护裕度。

安装时应注意接线正确性，电压采样线必须与主电路保持适当绝缘。对于三相系统，需要确认是采用相电压还是线电压作为检测信号。环境条件也不容忽视，高温、潮湿或腐蚀性环境应选择相应防护等级的继电器产品。

调节设定值时，建议使用可调电源模拟实际工况进行验证，确保继电器在预期电压点准确动作。对于重要应用场合，可以考虑设置两级欠压保护，分别实现预警和跳闸功能，提高系统可靠性。

常见故障与维护

欠压继电器可能出现的典型故障包括拒动、误动、触点粘连等。拒动是指实际电压已低于设定值但继电器不动作，可能原因包括设定值漂移、机械卡涩或电子元件失效。误动则相反，电压正常时继电器错误动作，通常由干扰或元件参数变化引起。

定期维护是保证欠压继电器可靠工作的关键。维护内容包括清洁外部灰尘、检查接线紧固状态、测试动作准确性等。对于电子式继电器，还需要检查电源模块和显示功能是否正常。长期运行的继电器应定期进行校准，确保设定值没有漂移。

当发现继电器工作异常时，应先切断电源再进行详细检查。测试时可以使用标准电压源验证动作值，用万用表测量触点通断状态。对于内部结构复杂的电子继电器，建议由专业人员进行维修或更换。

与其他保护装置的配合

欠压继电器通常不单独使用，而是与其他保护装置共同构成完整的保护系统。与过压继电器的配合可以实现全电压范围的监测保护，形成”电压窗口”保护功能。与过流保护装置的联合使用则可以应对更复杂的故障情况。

在电动机综合保护中，欠压继电器与热继电器、缺相保护器共同工作，提供多方面的保护功能。智能型保护装置甚至将欠压保护作为其中一个内置功能模块，通过总线通信实现集中监控和管理。

与自动重合闸装置的配合需要注意动作时序，避免在电压未恢复正常前就盲目重合闸。与UPS不间断电源系统的联动则可以实现无缝切换，确保关键负载的持续供电。合理的保护装置配合可以显著提高整个电力系统的可靠性和安全性。
