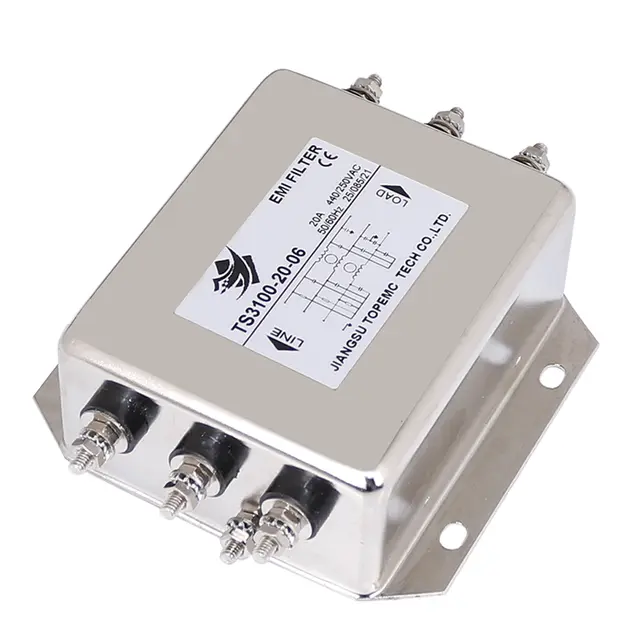

EMC滤波器的原理与应用

EMC滤波器是一种专门设计用于抑制电磁干扰的电子元件，它在现代电子设备中扮演着至关重要的角色。EMC代表电磁兼容性，指的是设备在电磁环境中正常工作且不对其他设备造成不可接受干扰的能力。随着电子设备的普及和数字化程度的提高，电磁环境日益复杂，EMC滤波器的重要性也随之凸显。

这类滤波器主要功能包括两个方面：阻止设备内部产生的干扰信号传导到电网，同时防止外部电网中的干扰进入设备。通过这种双向过滤作用，EMC滤波器有效降低了设备与电网之间的相互干扰，确保电子系统在复杂的电磁环境中稳定运行。从家用电器到工业设备，从通信基站到医疗仪器，EMC滤波器的应用范围极为广泛。

工作原理与基本结构

EMC滤波器的核心工作原理基于对干扰信号的阻抗不匹配和能量吸收。它利用电感、电容等无源元件构成特定网络，为干扰信号提供低阻抗回路或高阻抗阻挡，同时允许有用信号正常通过。这种频率选择性是EMC滤波器实现功能的基础。

典型EMC滤波器由共模扼流圈、X电容、Y电容等关键元件组成。共模扼流圈对共模干扰呈现高阻抗，抑制沿电源线同相位传输的噪声。X电容连接在相线之间，主要滤除差模干扰。Y电容则连接相线与地线，用于旁路高频共模干扰电流。这些元件经过精心设计和组合，形成完整的滤波网络。

滤波器的性能很大程度上取决于元件参数的选择和布局。电感值决定了对低频干扰的抑制能力，电容值影响了高频滤波效果。元件之间的寄生参数和PCB布局也会显著影响滤波器的高频特性，这些因素在设计中都需要仔细考量。

主要技术参数

评估EMC滤波器性能的主要技术参数包括插入损耗、额定电压、额定电流和工作温度范围等。插入损耗是最关键的指标，表示滤波器对干扰信号的衰减能力，通常用分贝表示，数值越大说明滤波效果越好。这一参数会随频率变化，完整评估需要考察在整个频段内的表现。

额定电压和电流决定了滤波器的适用功率范围，选择时需要留有一定余量以确保可靠工作。工作温度范围则限制了滤波器的使用环境，高温可能导致磁性材料饱和或电容性能下降。其他重要参数还包括绝缘电阻、耐压等级、漏电流等安全性能指标。

对于特定应用场合，还需要关注滤波器的机械参数如尺寸、重量和安装方式。工业用滤波器通常需要更坚固的外壳和更宽的温度适应范围，而消费电子产品则更注重小型化和成本控制。理解这些参数有助于正确选择和设计EMC滤波器。

常见类型与特点

EMC滤波器根据应用场合和性能要求可分为多种类型。电源线滤波器是最常见的品种，安装在设备电源输入端，用于抑制沿电源线传导的干扰。这类滤波器又有单相和三相之分，满足不同供电系统的需求。

信号线滤波器专门用于各种信号线路，如数据线、控制线等，防止干扰通过信号接口传播。与电源滤波器相比，信号滤波器更注重保持信号完整性，同时提供足够的干扰抑制。射频滤波器则针对高频干扰设计，常用于通信设备和无线系统中。

按照电路结构分类，有π型、T型、L型等多种拓扑结构，每种结构在特定频段有最佳表现。集成化EMC滤波器将多个滤波单元组合在一个模块中，提供更全面的保护。特殊应用如医疗设备、军事装备等还会使用符合特定标准的专用滤波器。

典型应用场景

EMC滤波器几乎应用于所有电子电气设备中。工业自动化设备是EMC滤波器的典型应用场合，变频器、伺服驱动器等功率电子装置会产生强烈干扰，必须通过滤波器加以抑制，避免影响同一电网上的其他设备。

家用电器同样需要EMC滤波器保障正常运行。洗衣机、空调等带有电机的家电会产生传导干扰，电视机、音响等则容易受到外界干扰影响。内置滤波器可以确保这些设备满足电磁兼容标准，同时提高自身抗干扰能力。

医疗电子设备对EMC性能有严格要求，任何电磁干扰都可能影响诊断结果或治疗效果。军用和航空航天电子系统工作环境复杂，EMC滤波器是确保可靠性的关键部件。随着电动汽车的普及，车载电子系统的EMC问题也日益突出，推动了汽车级滤波器的发展。

设计与选型要点

EMC滤波器的设计需要考虑多方面因素。首先应明确需要抑制的干扰类型和频段，共模干扰和差模干扰可能需要不同的处理方式。了解干扰源特性和传播路径有助于确定滤波器的拓扑结构和元件参数。

实际选型时需要评估工作电压、电流和环境条件，确保滤波器在系统中最恶劣情况下仍能可靠工作。插入损耗特性应与干扰频谱匹配，在关键频段提供足够衰减。安全标准也是重要考量因素，特别是医疗设备等对安全要求严格的场合。

滤波器在系统中的安装位置同样重要，理想情况下应尽可能靠近干扰源或敏感电路。输入输出线的隔离和接地处理也会显著影响实际效果。对于高频干扰，PCB布局和机箱屏蔽等措施需要与滤波器配合使用才能达到最佳效果。

安装与使用注意事项

正确安装是保证EMC滤波器发挥预期性能的关键。滤波器应牢固安装在金属机壳上，确保良好接地。输入和输出线应尽量分开布置，避免耦合导致滤波效果下降。长导线可能形成天线效应，引入新的干扰，应尽可能缩短。

接地处理特别重要，不良接地可能使滤波器完全失效。Y电容的接地端应连接到低阻抗接地点，接地线要短而粗。在系统中，滤波器通常作为电磁屏蔽体的一个组成部分，需要与其他屏蔽措施协调配合。

使用过程中需要定期检查滤波器状态，特别是高温、高湿等恶劣环境下的设备。电容老化、磁性材料性能衰退等问题可能导致滤波性能逐渐下降。当设备EMC测试不合格或出现异常干扰时，滤波器状态应作为首要检查项目之一。

常见问题与解决方法

EMC滤波器使用中的常见问题包括效果不理想、过热和异常噪声等。滤波效果不佳可能是由于选择不当、安装错误或接地不良引起。检查滤波器参数是否与干扰特性匹配，安装是否符合要求，接地是否可靠，通常能找到问题根源。

滤波器过热通常由过电流或高频损耗引起，需要检查负载电流是否超过额定值，是否存在异常高频成分。磁性元件振动产生噪声往往是磁芯饱和或机械松动导致，可能需要更换更大规格的滤波器或加固安装。

在复杂系统中，有时增加滤波器后干扰反而加剧，这可能是由于接地环路或谐振引起。这种情况下需要重新规划接地系统，或调整滤波器参数破坏谐振条件。疑难问题可能需要借助频谱分析等工具进行详细诊断。

与其他EMC措施的配合

EMC滤波器通常需要与其他电磁兼容措施配合使用才能达到理想效果。屏蔽是抑制辐射干扰的主要手段，与滤波器处理传导干扰形成互补。良好的屏蔽可以防止干扰通过空间传播，而滤波器则阻断通过导线的干扰路径。

接地系统的合理设计对滤波器和屏蔽都至关重要。单点接地可以避免地环路问题，而高频场合可能需要多点接地以降低阻抗。滤波器的接地点选择应综合考虑系统接地策略，避免形成意外的干扰耦合路径。

PCB设计中的EMC考虑同样重要，如电源去耦、信号完整性和层叠设计等。这些措施可以减少干扰产生，降低对滤波器的要求。系统级的EMC设计应从源头减少干扰，通过传播路径抑制和敏感电路保护等多方面入手，形成完整的EMC解决方案。
