巨磁阻(GMR)传感器

巨磁阻效应(Giant Magneto Resistance，简称GMR)是20世纪80年代末发现的一种量子力学现象。当具有纳米级厚度的铁磁材料和非磁材料交替形成的多层薄膜结构在外加磁场作用下，其电阻值会发生显著变化。这种电阻变化幅度远大于传统磁阻效应，因此被称为”巨磁阻”。

GMR效应的产生机制与电子自旋相关。在铁磁材料中，导电电子的自旋方向会影响其散射概率。当相邻铁磁层的磁化方向平行时，特定自旋方向的电子可以较自由地通过多层结构；而当磁化方向反平行时，所有自旋方向的电子都会经历强烈散射，导致整体电阻增大。通过外部磁场改变铁磁层的相对磁化方向，就能实现电阻的有效调控。

典型结构与工作原理

GMR传感器通常采用三明治结构，由两个铁磁层中间夹一层非磁金属层构成。其中一个铁磁层称为”自由层”，其磁化方向随外磁场变化；另一个称为”钉扎层”，磁化方向被相邻的反铁磁材料固定。两铁磁层磁化方向的相对变化导致器件整体电阻改变。

在实际应用中，GMR元件通常被制作成惠斯通电桥结构，包含四个GMR电阻，其中两个对磁场敏感，另外两个作为参考。这种设计可以抵消温度影响，提高信号输出线性度和灵敏度。当外界磁场作用于传感器时，电桥输出与磁场强度成比例的电压信号。

现代GMR传感器还集成了信号调理电路，包括放大器、温度补偿和数字接口等，可以直接输出经过处理的模拟或数字信号，极大方便了系统集成和应用开发。

关键性能参数

GMR传感器的主要性能指标包括灵敏度、线性范围、分辨率和响应频率等。灵敏度表示单位磁场变化引起的电阻或输出电压变化量，高质量GMR传感器可达每特斯拉百分之几到十几的电阻变化率。线性范围指输出与输入保持线性关系的磁场区间，通常在几十到几百毫特斯拉之间。

分辨率反映传感器能够检测的最小磁场变化，优秀产品可达纳特斯拉量级。响应频率则由器件结构和信号处理电路决定，一般从直流到几兆赫兹。其他重要参数还包括工作温度范围、功耗、噪声电平和长期稳定性等。

在实际选型时，需要根据应用场景综合考虑这些参数。例如，高精度测量需要高灵敏度和低噪声，而工业环境应用则更注重宽温度范围和抗干扰能力。

制造工艺与材料选择

GMR传感器的制造涉及精密的薄膜沉积和微加工技术。通常采用磁控溅射或分子束外延等方法在硅基板上沉积多层薄膜。铁磁层常用钴、镍铁合金等材料，非磁间隔层则多用铜、铬等金属。反铁磁钉扎层通常选择氧化锰、铁锰合金等材料。

微加工工艺用于将薄膜图案化为所需结构，包括光刻、离子刻蚀等步骤。后续还需要进行退火处理以优化磁性能，并通过钝化层保护敏感结构。现代半导体工艺可以实现GMR传感器与信号处理电路的集成，大幅提高性能并降低成本。

材料选择和工艺控制对器件性能至关重要。薄膜厚度需要控制在纳米级精度，界面质量直接影响电子散射特性。钉扎层的热稳定性决定了传感器的工作温度范围，这些都需要在制造过程中严格把控。

与其它磁传感器的比较

相比于霍尔效应传感器，GMR传感器具有更高的灵敏度和更好的温度稳定性。霍尔器件通常只有百分之几每特斯拉的灵敏度，而GMR器件可达十倍以上。在弱磁场检测方面，GMR明显优于霍尔传感器。

与各向异性磁阻(AMR)传感器相比，GMR具有更大的输出信号和更宽的线性范围。AMR器件的电阻变化率通常只有2-3%，而GMR可达10-20%。不过AMR传感器在特定应用中仍具有成本优势。

隧道磁阻(TMR)传感器是GMR的技术演进，具有更高的灵敏度但制造工艺更复杂。GMR在性价比和工艺成熟度方面仍保持优势，特别是在大批量常规应用中。根据具体需求选择合适的传感器类型是设计成功的关键。

工业自动化应用

在工业自动化领域，GMR传感器广泛应用于位置检测、速度测量和角度传感。高精度编码器利用GMR传感器检测磁栅尺或磁鼓的磁场变化，实现微米级的位置分辨率。这种非接触式测量避免了机械磨损，提高了设备可靠性和寿命。

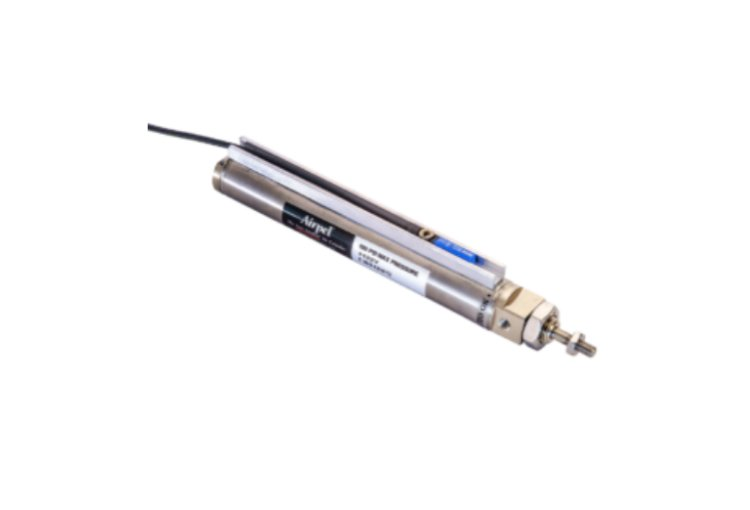

电机控制系统依赖GMR传感器进行转子位置检测，实现精确的电子换向。与光电编码器相比，磁编码器更耐污染和振动，特别适合恶劣工业环境。输送带速度监控、气缸位置检测等应用也大量采用GMR技术。

工业级GMR传感器设计注重抗干扰能力和环境适应性。金属外壳屏蔽电磁干扰，坚固结构抵抗机械应力，宽温度范围保证不同气候条件下的稳定工作。这些特性使GMR成为工业自动化的理想选择。

汽车电子应用

现代汽车包含数十个磁传感器，GMR在其中扮演重要角色。节气门位置传感、变速箱速度检测、刹车踏板位置监测等都可采用GMR技术。其高可靠性满足汽车行业严格的品质要求。

方向盘转角传感器是GMR的典型汽车应用，用于电子稳定程序和电动助力转向系统。通过检测安装在转向柱上的多极磁环，可以精确测量方向盘转动角度和速度。与电位计式传感器相比，GMR方案无接触磨损，寿命更长。

汽车环境对传感器提出苛刻要求：-40℃到150℃的工作温度范围，抵抗汽油蒸汽和化学腐蚀，承受强烈振动和冲击。车规级GMR传感器通过特殊设计和严格测试确保在各种极端条件下可靠工作。

消费电子产品应用

智能手机和平板电脑是GMR传感器的常见消费应用。电子罗盘利用三轴GMR传感器检测地磁场，配合加速度计实现导航功能。与传统的磁通门传感器相比，GMR方案体积小、功耗低，非常适合便携设备。

笔记本电脑开合检测也采用GMR传感器，通过检测机身内磁铁的位置变化判断屏幕状态，实现自动睡眠唤醒功能。智能手表和健身追踪器中的运动检测同样受益于GMR技术的高灵敏度和低功耗特性。

消费电子用GMR传感器强调小型化和低成本。采用晶圆级封装和CMOS集成工艺，尺寸可小至1mm×1mm以下。批量生产使单价降至适合消费市场的水平，推动了GMR技术在更广泛领域的应用。

生物医疗领域应用

医疗设备中的精密运动控制需要高精度位置反馈，GMR传感器为此提供了理想解决方案。医用机器人、手术导航系统和假肢控制都采用了GMR技术。其非接触特性和抗干扰能力特别适合医疗环境。

体外诊断设备如血液分析仪使用GMR传感器检测试剂卡磁标记，实现高灵敏度生物检测。这种磁免疫检测方法比传统光学技术更稳定可靠。实验室自动化系统中的液面检测、试管位置识别等应用也广泛采用GMR传感器。

医疗应用对传感器的稳定性和重复性要求极高。医用级GMR产品经过特殊校准和长期老化测试，确保测量结果的一致性和可靠性。生物兼容性封装材料避免对患者和样本造成污染。

测试与校准方法

GMR传感器的测试需要专业的磁环境和高精度测量设备。 Helmholtz线圈可产生均匀且精确控制的磁场，用于测试传感器的灵敏度、线性度和磁滞特性。屏蔽室则消除地磁场和环境磁干扰对测试的影响。

校准过程包括零点校准、灵敏度校准和温度补偿。零点校准确定无磁场时的输出基准，灵敏度校准建立磁场与输出信号的精确关系，温度补偿则修正不同温度下的性能变化。高端传感器还进行非线性校正和正交误差补偿。

自动化测试系统可以高效完成大批量生产测试，包括功能测试、参数测试和可靠性测试。统计过程控制方法监控生产一致性，确保每颗传感器都符合规格要求。严格的测试校准是保证GMR传感器性能的关键环节。

使用注意事项

GMR传感器虽然坚固可靠，但使用时仍需注意一些要点。强磁场可能造成传感器饱和或磁化方向永久改变，应避免接触永磁体或电磁铁。静电放电可能损坏敏感元件，操作时需采取防静电措施。

机械应力会影响铁磁层的磁特性，安装时要注意避免施加过大压力或使基板弯曲。温度超过规定范围可能导致性能下降或不可逆变化，在高温环境中需考虑散热或选用特种型号。

电路设计方面，需要注意信号调理电路的噪声抑制和电磁兼容性。电源去耦、信号滤波和适当接地都能提高测量精度。对于高精度应用，还需要考虑温度补偿和定期校准。
