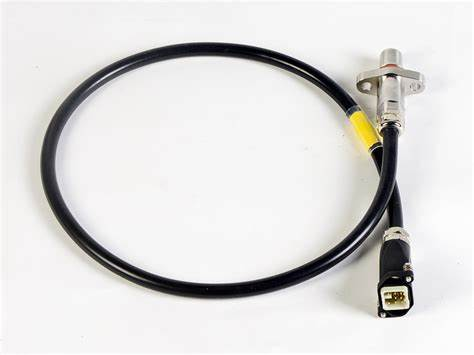

霍尔速度传感器主要类型与应用场景

霍尔效应是电磁学中的一种基本物理现象，由美国物理学家埃德温·霍尔于1879年发现。当电流通过置于磁场中的导体或半导体时，在垂直于电流和磁场方向的两侧会产生可测量的电压差，这种现象被称为霍尔效应。产生的电压称为霍尔电压，其大小与电流强度、磁场强度以及材料特性直接相关。

在半导体材料中，霍尔效应表现得尤为显著。N型半导体中的电子和P型半导体中的空穴在磁场作用下都会发生偏转，形成可检测的电势差。现代霍尔传感器通常采用砷化镓(GaAs)、锑化铟(InSb)或硅(Si)等半导体材料制作，以获得较高的灵敏度和稳定性。理解这一物理效应是掌握霍尔传感器技术的基础。

霍尔速度传感器的工作机制

霍尔速度传感器通过检测磁场变化来测量运动物体的速度。典型结构包括永磁体、霍尔元件和信号处理电路三部分。当带有齿形或磁极的金属轮旋转时，每个齿或磁极经过传感器都会引起局部磁场变化，霍尔元件将这些磁场变化转换为电信号输出。

传感器内部的霍尔元件产生与磁场强度成正比的电压信号，后续电路对信号进行放大、整形后输出规整的脉冲波形。每个脉冲对应一个齿或磁极的经过，通过计算单位时间内的脉冲数量即可确定转速。对于线性运动测量，原理类似，通过检测固定间距磁标记产生的脉冲频率来推算速度。

现代霍尔速度传感器常集成温度补偿电路，以抵消半导体材料温度特性带来的测量误差。部分高级型号还内置信号数字化处理功能，可直接输出数字速度值，方便与微处理器系统连接。

主要类型与结构特点

霍尔速度传感器按输出信号类型可分为模拟式和数字式两大类。模拟式输出连续变化的电压信号，其幅值与速度成正比；数字式则输出方波脉冲信号，频率与速度成正比。数字式因抗干扰能力强而更为常用。

按检测方式分类，有穿透式和反射式两种基本结构。穿透式传感器需要被测物体具有规则齿形结构，传感器与磁铁分别安装在齿轮两侧；反射式则将永磁体和霍尔元件集成在同一外壳内，检测物体表面的磁标记或凹凸变化。

特殊类型包括差动式霍尔传感器，使用两个霍尔元件提高噪声抑制能力；三线制霍尔传感器提供电源、地和信号三根引线；两线制型号则将信号调制在电源电流上，简化布线。各种结构满足不同应用场景的需求。

核心性能参数解析

霍尔速度传感器的主要技术指标包括测量范围、分辨率、响应频率和输出特性等。测量范围指可检测的最低和最高速度，通常以转速(rpm)或线速度(m/s)表示。分辨率反映传感器能区分的最小速度变化量，取决于脉冲当量和信号处理能力。

响应频率决定传感器能跟踪的最高速度变化率，一般在几千赫兹到上百千赫兹之间。输出特性涉及信号类型(电压/电流/开路集电极)、幅值和上升/下降时间等。其他重要参数还包括工作温度范围、防护等级、供电电压和电流消耗等。

灵敏度是一个关键指标，表示单位速度变化引起的输出变化量。高灵敏度传感器可以检测更小的速度变化，但对安装位置和间隙要求也更严格。实际选型时需要根据应用需求平衡各项参数。

工业自动化应用场景

在工业自动化领域，霍尔速度传感器广泛应用于电机转速监控、输送带速度检测和机械传动系统监测等场合。交流变频驱动系统中，霍尔传感器提供精确的电机转速反馈，实现闭环控制。与光电编码器相比，霍尔传感器不受灰尘、油污影响，更适合恶劣工业环境。

包装机械使用霍尔传感器同步各运动部件速度，确保精确的定位和定时。印刷设备依靠高分辨率速度传感器保持各滚筒的同步运转，避免套印不准。这些应用通常要求传感器具有IP67及以上防护等级，抵抗机械振动和电磁干扰。

重型设备如矿山机械、工程机械中，霍尔速度传感器监测传动轴、履带等关键部件的运转状态，为预防性维护提供数据支持。工业级产品设计注重长期稳定性和抗冲击能力，确保在设备全生命周期内可靠工作。

汽车电子领域应用

现代汽车装备了多个霍尔速度传感器，监测车轮转速、变速箱输出轴转速和发动机曲轴位置等关键参数。防抱死制动系统(ABS)依赖轮速传感器实时检测各车轮转速，计算滑移率并控制制动力分配。与被动式磁阻传感器相比，主动式霍尔传感器精度更高，低速性能更好。

自动变速箱使用霍尔传感器监测输入轴和输出轴速度，为换挡控制提供依据。发动机管理系统通过曲轴位置传感器确定点火正时和喷油时刻，直接影响发动机性能和排放。这些应用要求传感器在-40℃至150℃温度范围内稳定工作，抵抗汽油、机油和刹车液等化学物质的侵蚀。

新能源汽车中，霍尔传感器还用于电机转速测量和能量回收系统。混合动力车的动力分配装置需要高精度速度同步控制，霍尔传感器提供的实时数据对此至关重要。车规级产品通过严格的环境和寿命测试，确保在各种极端条件下可靠工作。

消费电子产品应用

家用电器如洗衣机、空调风扇等采用霍尔传感器监测电机转速，实现精确控制和能效优化。与传统的测速发电机相比，霍尔方案结构简单、成本低廉且寿命更长。无刷直流电机控制器依赖霍尔信号进行电子换向，这类应用通常需要三个传感器提供相位信息。

电动自行车和滑板车的速度检测普遍使用霍尔传感器，通过检测轮毂或传动系统上的磁铁来测算速度。健身器材如跑步机、动感单车同样利用霍尔技术提供速度反馈，这些消费级应用更注重成本控制和易于集成。

智能家居设备中的运动检测有时也采用微型霍尔传感器，如自动窗帘的位置感应、智能门锁的状态监测等。消费电子用霍尔传感器通常采用小型化封装和低功耗设计，适应电池供电设备的严格要求。

安装与调试要点

正确的安装对霍尔速度传感器性能发挥至关重要。传感器与目标物之间的间隙必须控制在规定范围内，过大导致信号弱化，过小可能引起机械干涉。多数产品推荐0.5-2mm的气隙，具体数值需参考产品手册。

目标物的齿形或磁极需要规则均匀，齿距误差会导致速度测量波动。铁质齿轮可以磁化后作为目标，但剩磁稳定性可能影响长期精度。专用多极磁环能提供更稳定的磁场变化，适合高精度应用。

调试时应先检查电源电压是否符合要求，然后观察输出信号波形。数字输出应呈现清晰的方波，上升沿和下降沿陡峭；模拟输出则应平滑无毛刺。信号幅值不足可能需调整间隙或检查目标物磁特性。对于差分输出型号，还需验证信号极性是否正确。

常见故障诊断方法

霍尔速度传感器的典型故障包括无信号输出、信号不稳定和幅值不足等。无信号时首先检查电源和接线是否正确，然后确认目标物是否运动及磁场是否足够。用磁铁靠近传感器检测基本功能，可快速判断传感器是否损坏。

信号跳动或间歇性丢失通常由安装松动、间隙变化或目标物缺陷引起。检查机械固定是否牢固，气隙是否恒定，目标物齿形或磁极是否完整。电气干扰也可能导致信号异常，此时需检查电缆屏蔽和接地情况。

输出幅值下降可能源于磁体退磁、气隙过大或传感器老化。测量磁场强度可判断磁体状态，调整间隙至推荐值可改善信号强度。温度超出范围也会导致灵敏度下降，需要确认工作环境是否符合规格要求。

信号处理电路设计

霍尔传感器的原始信号通常需要适当调理才能可靠使用。对于数字输出型，简单的上拉电阻和滤波电容即可接入微控制器；模拟输出型则需要放大器和滤波器优化信号质量。差分输出信号建议使用仪表放大器提取，以提高抗干扰能力。

高速应用需要关注信号边沿质量，必要时可添加施密特触发器整形。长距离传输时，电流环输出或差分驱动能有效抑制噪声干扰。光电耦合器隔离可阻断地环路干扰，特别适合工业环境应用。

现代系统常直接使用带有数字接口的智能霍尔传感器，通过I2C、SPI或PWM输出速度信息，简化了电路设计。这类集成化方案减少了外部元件数量，提高了系统可靠性，但成本相对较高。

与其它测速技术的比较

相比光电编码器，霍尔速度传感器更耐污染和振动，适合油污、粉尘环境，但分辨率通常较低。磁阻传感器与霍尔传感器原理近似，但灵敏度一般更高，不过温度稳定性稍逊。选择时需根据环境条件、精度要求和成本预算综合考量。

测速发电机提供模拟速度信号无需外部供电，但体积大、低速性能差。涡流传感器非接触测量且耐高温，但只适用于导电目标物。霍尔技术在性价比、可靠性和易用性方面往往具有平衡优势，使其成为速度检测的主流选择之一。

对于极高精度要求的应用，光学编码器仍是首选；在极端环境或特殊介质中，可能需要采用超声波或微波测速技术。霍尔传感器则在常规工业、汽车和消费领域占据主导地位，其技术成熟度和经济性广受认可。
