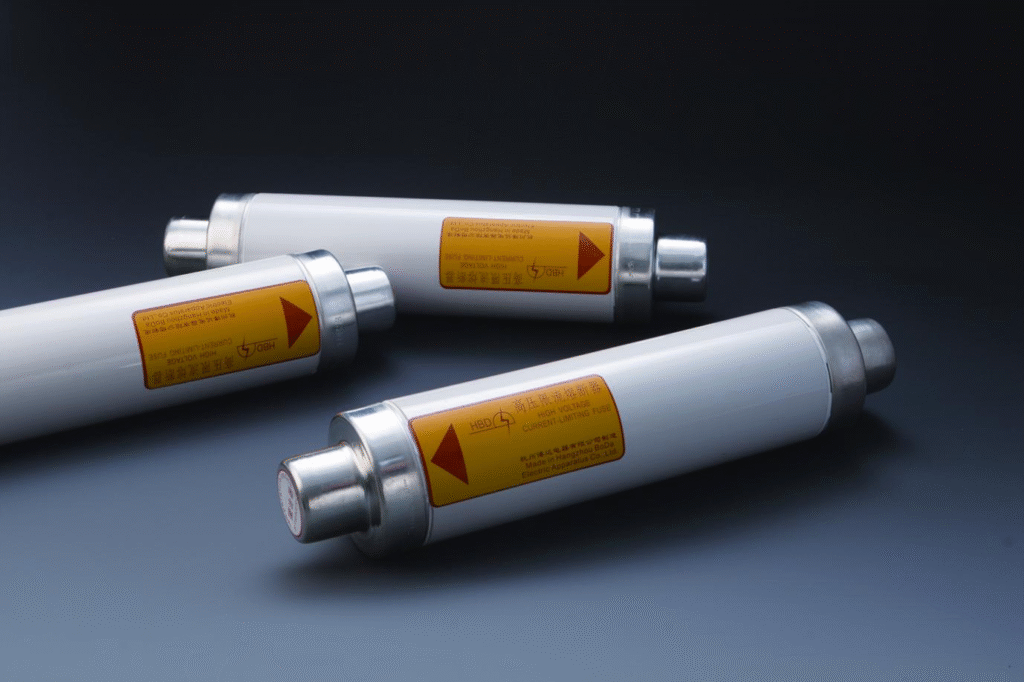

高压限流熔断器的核心作用与维护检测

高压限流熔断器的主要任务是保护电路。当电路中出现过载或短路时，电流会在极短时间内急剧上升。此时，熔断器内部的熔体会因高温迅速熔化，形成电弧，随后通过灭弧介质（如石英砂）强制熄灭电弧，切断电流。这一过程通常发生在毫秒级时间内，可有效限制故障电流的峰值，避免设备因瞬时大电流而烧毁。

与普通熔断器相比，高压限流熔断器的核心优势在于“限流”能力。例如，当短路电流可能达到20kA时，熔断器可通过快速动作将实际流过的电流限制到5kA以下，大幅降低对后端设备的冲击。这种特性使其在高压场景（如10kV及以上系统）中具有不可替代性。

结构与材料的科学设计

高压限流熔断器的性能与其结构设计密不可分。典型结构包含以下几个关键部分：

1. 熔体组件：通常由银或铜合金制成，形状设计为多段狭径结构。这种设计能确保电流集中通过狭窄区域，在过载时迅速升温熔断。某些高端熔断器还会在熔体表面镀层，以提升抗腐蚀能力。
2. 灭弧介质：熔体周围填充石英砂或陶瓷颗粒。当熔体熔断产生电弧时，这些材料通过吸收热量、分割电弧路径的方式加速灭弧。石英砂的颗粒大小和填充密度需精确控制，以实现最佳灭弧效果。
3. 外壳与密封：外壳材料需具备高强度与绝缘性，常见的有陶瓷或环氧树脂。密封设计可防止外部湿气侵入，避免灭弧介质受潮失效。部分户外型熔断器还会增加硅橡胶涂层以增强耐候性。
4. 指示装置：部分型号配备机械式或电子式熔断指示器，方便运维人员快速定位故障点。

实际应用场景分析

高压限流熔断器的应用场景与其技术特性紧密相关：

• 电力输配系统：在变电站、环网柜中，熔断器用于保护变压器、电容器等设备。例如，配电变压器的二次侧常配置熔断器，防止低压侧短路导致高压绕组损坏。
• 工业电力设备：大型电机、变频器的输入回路中，熔断器可避免因绝缘击穿引发的相间短路。化工、冶金等行业的防爆场合更依赖其快速切断能力。
• 新能源领域：光伏电站的直流侧与风电变流器系统中，熔断器需应对直流电弧难以熄灭的挑战。特殊设计的直流熔断器通过增强灭弧能力，保障系统安全。
• 轨道交通：地铁牵引供电系统的直流1500V电路中，熔断器需耐受频繁启停带来的电流冲击，同时满足紧凑空间下的安装要求。

选型与参数匹配要点

选择合适的熔断器需综合考虑以下参数：

• 额定电压：必须高于系统最高工作电压。例如，在12kV系统中需选用12kV或更高等级的熔断器。
• 额定电流：需覆盖负载的正常工作电流，同时考虑短时过载容忍度。通常按1.2-1.5倍负载电流选取。
• 分断能力：指熔断器能安全切断的最大故障电流。例如，在短路电流预期为25kA的场合，需选择分断能力≥25kA的型号。
• 时间-电流特性：需与上下游保护装置（如断路器）配合，避免误动作。例如，熔断器的熔断时间应比上级断路器动作时间快至少0.1秒。

此外，环境因素也需纳入考量：高海拔地区需选择特殊设计的型号以补偿空气绝缘强度下降；多粉尘环境需优先选用全密封结构。

维护检测与故障预防

尽管熔断器属于“免维护”设备，但定期检测仍能显著提升系统可靠性：

• 外观检查：通过观察窗确认熔体是否完好，检查外壳有无裂纹或放电痕迹。户外设备需重点关注密封胶圈的老化情况。
• 绝缘测试：使用兆欧表测量熔断器两端对地绝缘电阻，阻值应大于100MΩ（2500V档位测试）。
• 接触点处理：清理接线端子的氧化层并涂抹导电膏，防止接触电阻升高导致局部过热。
• 更换标准：即使未熔断，运行超过10年或经历3次以上短路冲击的熔断器建议更换，因其内部材料可能已疲劳老化。

特别需注意的是，更换熔断器时必须确保设备完全断电，并使用绝缘工具操作。对于并联使用的熔断器组，必须保证所有单元为同一型号，以避免电流分配不均。

技术发展的现实意义

高压限流熔断器的技术进步直接提升了电力系统的安全性。例如，采用真空灭弧技术的熔断器可将分断能力提升至63kA以上，满足特高压场景需求；而智能化监测模块的加入，则能实时上传熔断器状态数据，实现预测性维护。这些改进不仅降低了设备故障率，也为电网的稳定运行提供了坚实保障。
