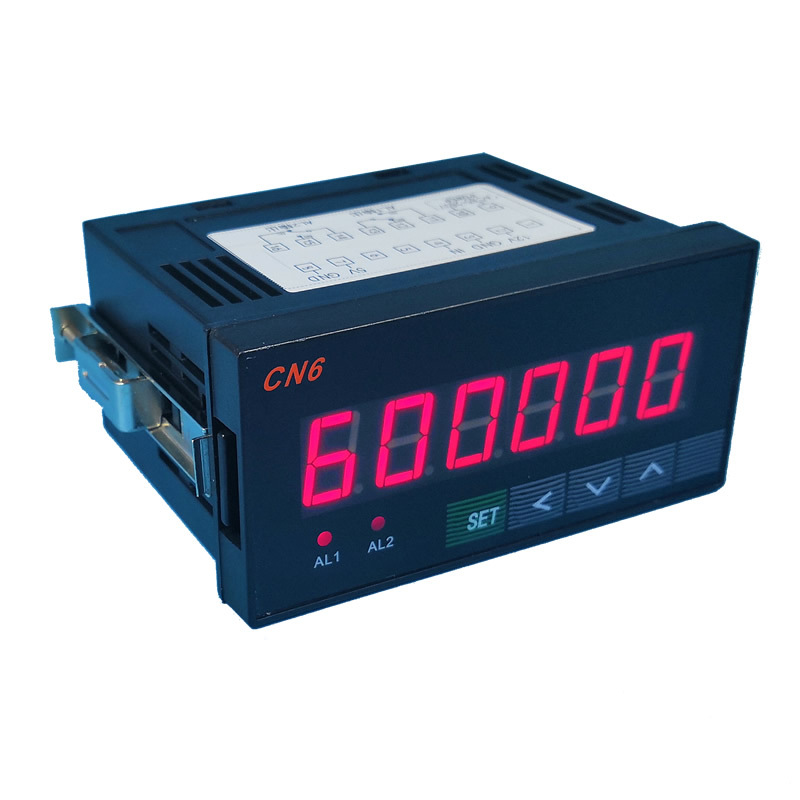

电子计数器

电子计数器是一种用于测量和显示电信号事件次数的精密仪器，它通过电子电路对输入脉冲进行累加计数，并将结果以数字形式直观呈现。这种设备能够准确记录在特定时间间隔内发生的电信号变化次数，广泛应用于工业生产、科学研究和日常测量等领域。从简单的机械式计数器到现代高性能智能计数器，这项技术已经发展成为一个功能多样、精度可靠的测量工具家族。

现代电子计数器不仅具备基本计数功能，还能测量频率、周期、时间间隔和频率比等多种参数。高精度型号的时间基准误差可达到10^-9量级，满足最严格的测量要求。其核心价值在于将抽象的电子信号转换为直观的数字信息，为工程师和技术人员提供可靠的量化依据，成为电子测量领域不可或缺的基础设备。

工作原理与基本结构

电子计数器的核心工作原理基于数字逻辑电路的脉冲计数能力。基本工作流程包括信号调理、主门控制、十进制计数和显示驱动四个主要环节。输入信号经过放大、整形后转换为规整的脉冲波形，通过受时基控制的主门进入计数器阵列，计数结果经译码后驱动显示器件。

时基电路是保证测量精度的关键部分，通常采用温度补偿晶体振荡器或恒温晶振产生高稳定度的基准频率。通过分频链可得到多种闸门时间选择，如1秒、0.1秒等，用于不同量程的频率测量。主门控制电路决定计数器的有效工作时间，其开关时序直接影响测量准确性。

现代电子计数器普遍采用微处理器架构，通过软件实现多种测量功能和数据处理。这种设计大大增强了设备的灵活性和智能化程度，可自动切换量程、计算统计参数和进行误差修正。显示部分也从早期的LED数码管发展为液晶或OLED屏幕，能够同时显示多种测量结果和状态信息。

主要类型与功能特点

按照测量功能分类，电子计数器可分为通用型和专用型两大类。通用型计数器具备频率、周期、时间间隔和计数等基本测量功能，适用于多种常规应用。专用型则针对特定需求优化，如高频率计数器、微波计数器和光子计数器等，在各自领域提供最佳性能。

从技术架构看，有传统数字逻辑式和微处理器式两种主流类型。数字逻辑式响应速度快，适合高速计数应用；微处理器式功能丰富，可执行复杂测量任务和数据处理。按照显示方式还可分为本地显示型和通信接口型，后者通过计算机进行远程控制和数据采集。

特殊应用场合使用的电子计数器包括预置计数器、可逆计数器和比率计数器等。预置计数器在达到设定值时输出控制信号；可逆计数器根据方向信号进行加减计数；比率计数器则测量两个信号的频率比。各种类型满足不同工业控制和科学实验的需求。

关键性能参数解析

电子计数器的主要技术指标包括频率范围、灵敏度、分辨率和时基稳定度等。频率范围表示可测量的信号频率区间，从直流到数十吉赫兹不等，不同频段通常需要不同的前端电路设计。灵敏度指能够可靠检测的最小输入信号幅度，高灵敏度型号可识别毫伏级的微弱信号。

分辨率反映测量结果的最小变化量，对于频率测量取决于闸门时间，1秒闸门可提供1Hz的分辨率。时基稳定度是影响长期测量精度的关键因素，以日稳定度或年老化率表示，高精度计数器采用铷原子钟或GPS驯服晶振作为基准源。

其他重要参数还包括输入阻抗、最大计数速度、测量速度和显示位数等。高输入阻抗减少对被测电路的影响；计数速度决定可处理的最高信号频率；快速测量模式能捕捉瞬变信号；更多显示位数提供更高分辨能力。理解这些参数有助于正确选择和使用计数器。

工业生产与自动化应用

在生产线速度监测中，电子计数器记录产品通过光电传感器的次数，实现产量统计和流程控制。与编码器配合使用，可精确测量传送带速度和生产节拍。这些应用通常要求计数器具有预置功能和继电器输出，达到设定值时自动触发相应动作。

包装机械使用电子计数器控制包装数量，确保每包含有正确数量的物品。多段预置功能实现复杂包装规格，如10个小包组成一个大包。抗干扰设计保证在电机启停和电磁噪声环境下可靠工作，工业级产品具有较高的环境适应性和机械耐久性。

流量测量系统将传感器脉冲信号接入电子计数器，通过累计计数计算总流量。涡轮流量计、科里奥利质量流量计等都需要计数器记录脉冲，根据标定系数转换为工程单位。高分辨率计数器能够检测微小流量变化，提高过程控制精度。

实验室与科研测量应用

物理实验中的粒子探测器输出与粒子通量成正比的脉冲信号，电子计数器记录这些脉冲进行定量分析。核物理实验可能需要纳秒级时间分辨能力，以区分连续事件。符合测量技术使用多个计数器通道，研究粒子间的关联特性。

激光研究需要精确测量脉冲激光的重复频率和单脉冲能量。光电二极管将光脉冲转换为电信号，计数器统计单位时间内的脉冲数。高灵敏度设计可检测弱光信号，暗计数率指标对低通量测量尤为重要。时间相关单光子计数技术甚至能够分辨单个光子事件。

材料测试中，电子计数器记录疲劳试验的循环次数或摩擦试验的往复运动次数。长期稳定性是关键考量，试验可能持续数天甚至数周，计数器必须无间断可靠工作。数据保持功能防止意外断电导致计数丢失，满足标准测试规范要求。

通信与电子测试应用

射频设备测试需要测量发射频率、调制特性和频率稳定度等参数。电子计数器的高频输入通道直接连接测试点，快速获取频率数据。邻道功率测量和频率误差分析等功能有助于评估通信质量，确保符合行业标准。

数字系统开发中，逻辑分析仪配合电子计数器验证时序关系和信号完整性。时钟抖动测量需要皮秒级时间分辨率，专用时间间隔分析仪基于计数器原理，能够表征微小时序变化。建立保持时间测试同样依赖精确的时间间隔测量能力。

半导体测试系统集成多个计数器通道，并行测量多管脚器件的开关特性。自动化测试设备(ATE)中的计数器模块执行频域参数测试，如PLL的锁定频率和压控振荡器的调谐范围。高速接口测试则关注信号眼图和抖动容限等时域特性。

安装连接与操作要点

电子计数器的输入连接需考虑阻抗匹配和信号完整性。高频测量应使用50Ω同轴电缆，低频率信号可采用高阻抗探头。长距离传输可能需添加终端电阻，防止信号反射造成计数错误。隔离输入设计可避免地环路干扰，特别当被测设备与计数器不同地电位时。

参数设置应根据信号特性优化。高频信号选择较短闸门时间以提高测量速度，低频信号则用长闸门获得更高分辨率。触发电平和斜率设置确保稳定触发，避免噪声引起的误计数。自动量程功能简化操作，但特殊情况下手动设置可获得更好结果。

多通道测量时注意通道间隔离和同步。相关频率测量需要共同时基，时间间隔测量则要求精确的通道延迟校准。外部基准输入接口允许使用更高精度的时钟源，提升关键测量的可信度。远程控制模式便于系统集成，但需验证命令响应时序是否满足应用需求。

校准维护与故障处理

定期校准保证测量精度，特别是时基电路的老化会影响频率测量结果。内部晶振可通过外接高精度频率源进行校准，全功能校准则需要专用设备和标准信号源。校准周期取决于使用环境和精度要求，通常为6个月至1年。

日常维护包括清洁通风孔、检查连接器和验证基本功能。显示暗淡可能源于背光老化或电源问题，按键失灵需清洁接触点或更换微动开关。输入通道损坏常见于过压冲击，应检查保护电路元件。自诊断功能可帮助定位数字部分的故障。

常见故障现象包括计数不准确、显示异常和通信中断等。计数错误可能由信号调理电路故障或主门控制问题引起；显示问题涉及驱动电路或显示屏本身；通信故障则需检查接口电路和协议设置。复杂故障建议联系专业维修人员，避免随意调整内部校准参数。
