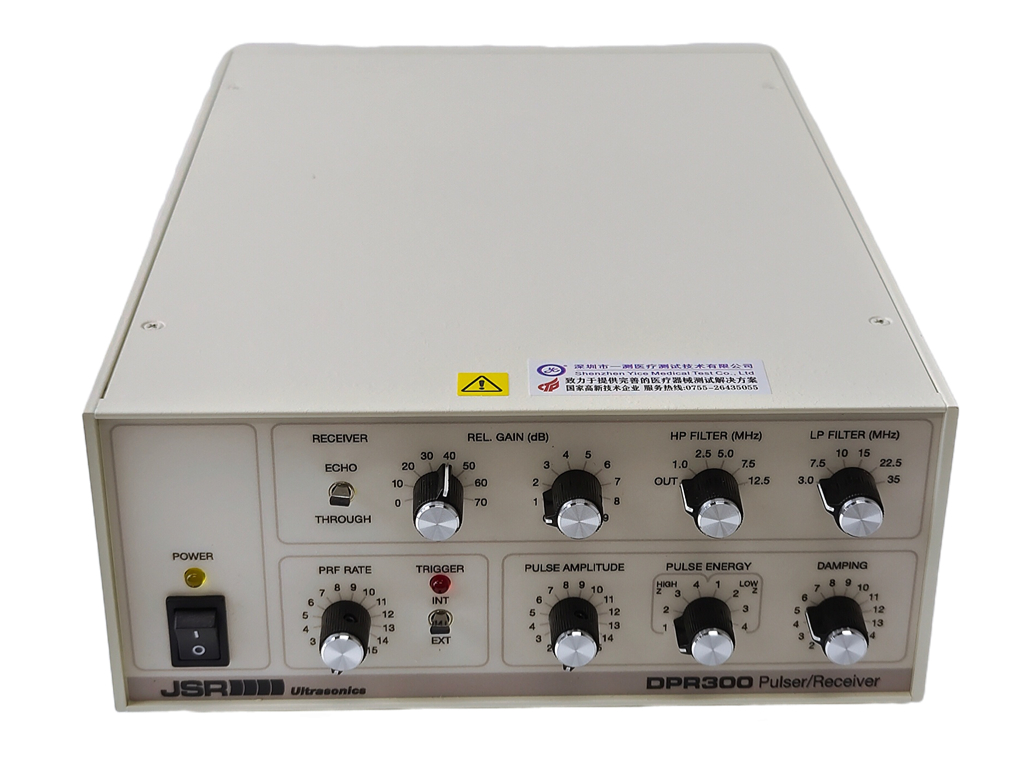

脉冲发生器的工作原理与日常维护

脉冲发生器是一种能够产生特定波形电信号的电子仪器，广泛应用于电子测试、通信系统、医疗设备和工业控制等领域。这种设备可以生成具有精确时间参数和电压幅度的脉冲信号，包括方波、矩形波、锯齿波等多种波形。脉冲信号的特征主要由上升时间、下降时间、脉冲宽度、重复频率和幅度等参数定义，这些参数均可根据需要进行调节。

现代脉冲发生器已从早期的模拟电路发展为数字与模拟混合技术，部分高端产品采用全数字化设计。基于微处理器和数字信号处理技术的智能脉冲发生器，能够产生更加复杂和精确的脉冲序列，满足各种特殊应用需求。从简单的逻辑电路测试到复杂的雷达系统仿真，脉冲发生器都是不可或缺的重要工具。

主要工作原理分析

脉冲发生器的核心工作原理基于电容充放电过程和开关元件的快速切换。基本构成包括时基电路、波形形成电路、放大电路和输出控制电路等部分。时基电路产生稳定的时钟信号，决定脉冲的重复频率；波形形成电路将时钟信号转换为所需的脉冲波形；放大电路则调整脉冲幅度并增强驱动能力。

模拟式脉冲发生器通常采用多谐振荡器或雪崩晶体管电路生成脉冲，通过调节RC时间常数改变脉冲宽度。数字式设计则利用晶体振荡器产生基准频率，经分频和计数后控制波形合成。直接数字频率合成技术（DDS）的应用大幅提高了频率分辨率和切换速度，使脉冲参数可以快速精确地调整。

高速脉冲发生器特别关注信号完整性，采用传输线理论设计信号路径，避免反射和失真。上升时间在纳秒甚至皮秒级的产品需要精心布局，减小寄生电感和电容的影响。对于极高频率应用，还可能采用非线性传输线或阶跃恢复二极管等特殊技术。

常见类型与特点

按照输出能力分类，脉冲发生器可分为小信号型和功率型两大类。小信号型输出幅度通常在几毫伏至十几伏之间，侧重波形精确度和时间分辨率，用于逻辑电路测试和通信系统开发。功率型则可提供数十瓦甚至上千瓦的脉冲功率，主要用于驱动负载或作为能量源，如雷达调制器和医疗设备。

从技术架构看，有模拟式、数字式和混合式三种主流类型。模拟式电路简单成本低，但参数调节范围和精度有限；数字式功能强大且灵活，可实现复杂波形和精确控制；混合式结合两者优点，在特定应用中具有最佳性价比。专用脉冲发生器针对特定需求优化，如高压脉冲发生器、超快脉冲发生器等。

基于应用场景的特殊类型还包括可编程脉冲发生器、任意波形发生器和脉冲序列发生器等。可编程型号通过计算机接口设置参数，便于自动化测试；任意波形发生器能模拟各种复杂信号；脉冲序列发生器则可产生预设模式的脉冲串，用于特殊通信和控制系统。

关键性能参数

脉冲发生器的主要技术指标包括频率范围、脉冲宽度、上升/下降时间、幅度范围和精度等。频率范围表示可生成的脉冲重复频率区间，从几赫兹到数吉赫兹不等。脉冲宽度指单个脉冲的持续时间，优质产品可调范围可达纳秒至秒量级。

上升/下降时间反映脉冲边沿的陡峭程度，是高速应用的关键参数，高性能发生器可达皮秒级。幅度范围表明输出电压的可调区间，从毫伏级至上千伏不等，高精度型号的幅度分辨率可达微伏级。时间抖动和幅度稳定性则表征长期工作的可靠度。

其他重要参数还包括输出阻抗、负载能力、触发功能和同步能力等。50Ω输出阻抗是射频测试的标准配置；高负载能力确保驱动各种设备；触发输入输出便于系统同步；多通道型号还需关注通道间延迟和隔离度等参数。

电子测试与测量应用

在数字电路开发中，脉冲发生器模拟各种逻辑信号，验证电路时序和接口性能。通过调节脉冲宽度和边沿速度，可以测试器件建立保持时间、传播延迟等关键参数。边界条件测试帮助发现潜在的设计缺陷，提高产品可靠性。

通信设备测试需要复杂脉冲序列模拟实际信号环境。伪随机码型测试数据传输完整性，特定格式脉冲评估接收机灵敏度。多径效应和干扰测试也依赖可编程脉冲发生器模拟各种信道条件。这些应用要求发生器具有高精度和灵活的波形编辑能力。

半导体特性分析利用短脉冲减少自热效应，准确测量器件参数。超窄脉冲激发被测器件，配合采样示波器捕获瞬态响应。功率半导体测试需要大电流脉冲，评估开关特性和安全工作区。专用脉冲发生器为此类应用提供安全可靠的测试条件。

医疗设备与生物技术应用

医疗电子设备如超声成像系统依赖高压脉冲发生器驱动换能器。短而强的电脉冲转换为超声波，穿透人体组织形成图像。脉冲形状和频谱直接影响成像分辨率和穿透深度，需要精确控制。心脏起搏器同样采用特定脉冲刺激心肌，参数设置关乎治疗安全和效果。

电穿孔技术利用高压脉冲暂时打开细胞膜，导入药物或基因物质。脉冲幅度、宽度和数量必须精确控制，确保有效转染而不损伤细胞。癌症治疗中的不可逆电穿孔同样基于类似原理，选择性地消融肿瘤组织。这些应用对脉冲发生器的稳定性和重复性要求极高。

神经科学研究需要复杂脉冲模式模拟生物电信号。体外刺激神经元观察响应，或记录神经电活动都需要专用脉冲设备。多通道同步刺激系统研究神经网络功能，脉冲时序精度达微秒级。这类跨学科应用推动着脉冲技术的创新发展。

工业加工与材料处理

电火花加工(EDM)利用高频脉冲放电蚀除金属，加工超硬材料和复杂形状。脉冲参数直接影响加工速度、表面质量和电极损耗。现代EDM机床配备智能脉冲发生器，根据加工状态实时调整参数，优化工艺效果。微细EDM加工微小孔和微结构，需要纳秒级短脉冲和高重复频率。

脉冲激光系统需要同步电脉冲驱动，控制激光发射时序和能量。标记、切割和微加工应用各自要求不同的脉冲模式，发生器必须与光学系统精确配合。高功率激光器采用脉冲式工作降低热负荷，延长器件寿命，这对驱动电源的稳定性提出严格要求。

等离子体处理技术中，脉冲电源产生非平衡等离子体，用于表面改性和薄膜沉积。与传统直流相比，脉冲放电减少热损伤，提高处理均匀性。脉冲参数调节可控制等离子体化学活性，适应不同材料处理需求。这种环保技术正在替代部分湿法工艺。

雷达与无线通信应用

雷达系统依靠高功率脉冲调制载波，测量目标距离和速度。脉冲重复频率和宽度决定雷达探测范围和分辨率，需要根据任务需求优化。现代相控阵雷达采用灵活的多波束扫描，对脉冲时序控制提出更高要求。气象雷达和合成孔径雷达等特殊系统也有各自的脉冲模式需求。

超宽带通信(UWB)利用纳秒级短脉冲传输数据，实现高速低功耗通信。脉冲形状和频谱必须符合监管标准，避免干扰其他系统。精确定位应用依赖精确的脉冲到达时间测量，要求发射端脉冲高度一致。这些新兴技术推动着脉冲发生器向更高精度发展。

电子对抗系统通过发射特定脉冲干扰敌方电子设备。分析目标信号特征后，生成最佳干扰波形需要灵活的脉冲合成能力。同时，己方通信设备需要抗干扰设计，测试验证离不开各种干扰脉冲模拟。这类特殊应用常采用软件定义架构，实时调整脉冲参数。

安装调试与操作要点

脉冲发生器的安装环境应避免强电磁干扰和机械振动。高频设备尤其需要良好接地，使用低阻抗接地带直接连接接地点。通风条件需符合设备要求，高功率型号可能需要强制散热。多机系统注意电源隔离和信号同步，避免相互干扰。

初次使用前应检查电源电压设置是否正确，输出端在连接负载前确认幅度归零。参数设置遵循从低到高原则，逐步增加幅度和频率，观察负载反应。高压输出必须使用专用电缆，避免绝缘击穿风险。多通道系统需校准通道间延迟，确保时序精确。

操作高风险负载如激光器、X射线管等，必须严格遵守安全规程。远程控制可减少人员暴露，互锁装置防止误操作。定期检查输出指标，校准幅度和时间基准，维持测量可信度。异常情况如过温报警应立即停机检查，排除故障后再恢复使用。

日常维护与故障处理

定期清洁设备外壳和通风孔，防止灰尘积累影响散热。检查连接器是否氧化松动，特别是高频接口的接触可靠性。风扇等运动部件按手册要求润滑或更换，避免突发故障。长期存放应定期通电除湿，保持电容性能。

常见故障包括无输出、参数偏差和波形失真等。无输出先检查电源和保险丝，再确认使能信号和保护电路状态。参数偏差可能需要内部校准，参照服务手册调整基准电压和时钟。波形失真通常由负载失配或放大器故障引起，通过分段隔离定位问题源。

高频异常如抖动增大可能是时钟电路问题，检查晶体振荡器和锁相环工作状态。幅度不稳定可能源于电源滤波电容老化或基准源漂移。复杂故障建议联系专业维修，避免误操作扩大损坏。维护记录应详细完整，为后续维修提供参考。
