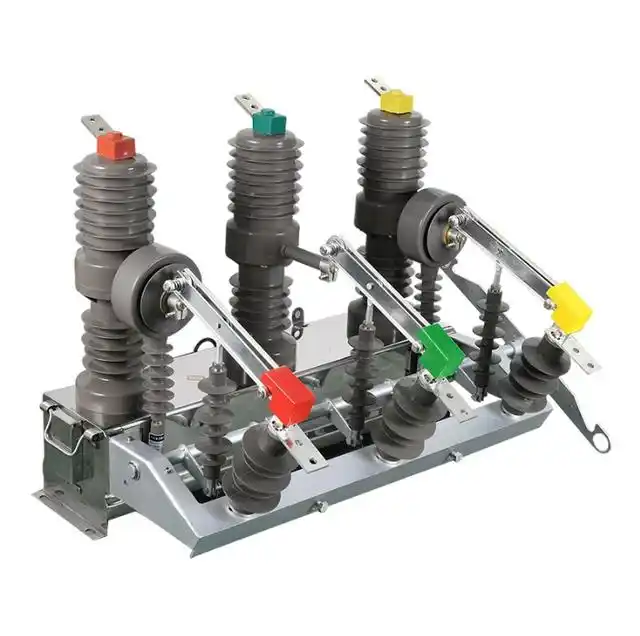

真空断路器工作原理与常见故障

真空断路器是一种利用真空介质作为灭弧和绝缘手段的高压开关设备。这种断路器将触头系统密封在高度真空的灭弧室内，通过真空优异的绝缘和灭弧性能来实现电路的可靠开断。自20世纪60年代问世以来，真空断路器凭借其出色的性能特点，在中压配电领域逐渐取代了传统的油断路器和空气断路器，成为10kV至40.5kV电压等级的主流开关设备。

与传统断路器相比，真空断路器具有灭弧能力强、电寿命长、维护简单、环境友好等显著优势。真空介质不存在老化问题，也不会产生有毒物质，符合现代电力设备对环保性能的要求。其紧凑的结构设计大大减小了设备体积，特别适合空间受限的变电站和开关柜安装。这些特点使真空断路器在工业配电、城市电网和轨道交通等领域得到广泛应用。

工作原理与灭弧机制

真空断路器的核心工作原理基于真空环境下的高绝缘强度和独特的灭弧过程。当断路器分闸时，触头间产生电弧，真空中的金属蒸气被电离形成等离子体通道。随着触头间距增大，金属蒸气密度迅速降低，等离子体难以维持，电流在过零时被强制截断。

真空灭弧的关键在于触头材料的特殊设计和精确控制的触头运动特性。铜铬合金是最常用的触头材料，铬成分可有效控制电弧能量，减少触头烧蚀。触头表面采用螺旋槽设计，使电弧在磁场作用下快速旋转，避免局部过热。精确的操动机构确保触头以最佳速度分离，通常分闸速度在1-2m/s范围内。

真空断路器在开断小电流时可能出现电流截断现象，产生过电压。现代设计通过优化触头材料和采用RC吸收回路来抑制这种效应，保护系统绝缘安全。对于容性电流开断，专门设计的断路器可防止重击穿，确保可靠分闸。

主要结构组成

典型的真空断路器由真空灭弧室、绝缘支撑、操动机构和框架等部分组成。真空灭弧室是核心部件，由陶瓷外壳、金属端盖、波纹管和触头系统构成，内部真空度维持在10-4Pa以上。陶瓷外壳提供绝缘和机械支撑，波纹管则允许动触头运动而不破坏真空密封。

绝缘支撑系统通常采用环氧树脂或硅橡胶材料，将灭弧室与接地框架隔离。操动机构有弹簧储能和电磁驱动两种主要类型，弹簧机构更为常见，通过预压缩弹簧储存能量，释放时驱动触头快速分合。现代真空断路器还集成各种传感器和智能控制器，实现状态监测和远程操作。

一次回路部分包括进出线端子、导电回路和电流互感器等。二次回路则包含分合闸线圈、辅助开关和联锁装置等控制元件。整体结构设计充分考虑散热、绝缘和机械强度要求，确保在各种环境条件下可靠工作。

关键性能参数

真空断路器的主要技术参数包括额定电压、额定电流、短路开断能力和机械寿命等。额定电压表示断路器适用的系统电压等级，常见有12kV、24kV和40.5kV等规格。额定电流是长期允许通过的最大工作电流，从630A至4000A不等。

短路开断能力是最关键的安全指标，表示断路器能够可靠切断的最大故障电流，通常用kA表示，如25kA、31.5kA等。与之相关的还有短时耐受电流和关合能力等动态参数。机械寿命指不更换任何部件能承受的操作次数，现代产品通常达到10000次以上。

其他重要参数还包括绝缘水平、触头开距、超行程和分合闸时间等。绝缘水平通过工频耐压和冲击耐压试验验证；触头开距影响灭弧性能，一般在8-12mm之间；分合闸时间则关系到系统保护速动性，通常分闸时间不超过60ms。

配电系统应用

在10kV配电网络中，真空断路器作为进出线开关和分段开关使用，实现负荷控制和故障隔离。环网柜中的真空断路器单元提供灵活的供电方案，通过组合配置可实现多种运行方式。与负荷开关配合使用，形成完整的配电自动化系统。

变电站10kV出线侧普遍采用真空断路器，其快速开断能力有效限制短路故障影响范围。预装式变电站将真空断路器与其他设备集成在密闭箱体内，节省空间并提高可靠性。这些应用场景要求断路器具有免维护或少维护特性，适应户外恶劣环境。

工业用户配电系统中，真空断路器保护变压器和大型电动机。针对电动机启动电流大的特点，专用断路器具有更高的短时耐受能力。电弧炉等冲击性负荷场合，则需要特别设计的断路器应对频繁操作和电流波动。

工矿企业应用

矿山供电系统环境恶劣，真空断路器的密封特性使其特别适合这种场合。防爆型设计可用于含有瓦斯或煤尘的危险区域，确保采矿作业安全。高机械强度结构抵抗振动和冲击，适应井下复杂工况。

冶金工厂的配电系统负荷变化大，短路电流水平高。大容量真空断路器满足轧机、电弧炉等设备的保护需求。高温环境下的稳定运行是关键考量，特殊散热设计和耐热材料确保设备可靠性。

化工企业存在腐蚀性气体，真空断路器的全密封结构有效防止内部元件受损。防腐蚀涂层处理外部金属部件，延长设备使用寿命。对于易燃易爆区域，增安型或正压通风型设计提供额外安全保障。

轨道交通供电

城市地铁和轻轨的直流牵引供电系统采用专用真空断路器。直流开断比交流更困难，需要特殊的磁吹弧和分段技术。快速重合闸功能提高供电连续性，减少列车运行延误。

电气化铁路的AT供电方式和分区所也广泛应用真空断路器。其抗震性能满足沿线安装要求，免维护特性降低运营成本。与保护装置协同工作，实现故障精确定位和自动隔离。

高铁牵引变电所对开关设备可靠性要求极高。真空断路器的高机械寿命和电气寿命适应频繁操作，紧凑尺寸便于变电所紧凑布置。智能监测功能实时评估设备状态，支持预防性维护。

安装与调试要点

真空断路器安装前应检查外观无损伤，真空灭弧室压力指示正常。安装基础平整稳固，确保操作时无异常振动。母线连接要接触良好，避免局部过热。绝缘距离符合规定，防止闪络事故。

机械特性调试包括分合闸速度、触头行程和同期性测量。分闸速度影响灭弧性能，合闸速度关系触头抗熔焊能力。三相不同期可能导致非全相运行，需调整至1ms以内。操作机构润滑点按手册要求加注专用油脂。

电气试验包括主回路电阻测量、绝缘电阻测试和工频耐压试验。回路电阻反映导电性能，过大可能表明接触不良。耐压试验验证绝缘强度，通常按1.1倍额定电压进行。二次回路检查确认控制逻辑正确，保护功能可靠。

运行维护规范

日常巡检包括外观检查、声音判断和温度监测。异常放电声可能预示绝缘问题，局部过热则反映接触不良。红外热像仪定期扫描可发现潜在缺陷。机械指示位置应与实际状态一致，计数器记录操作次数。

定期维护根据操作次数或运行时间进行。一般每2000次操作或5年需全面检查。维护内容包括清洁绝缘表面、检查紧固件扭矩、测量机械特性参数和真空度评估。真空度通常通过工频耐压法间接判断，专业设备可进行直接测量。

触头磨损超过限度或真空度下降至临界值时，必须更换真空灭弧室整体模块。操作机构磨损件如弹簧、轴承等按周期更换。维护后需重新测试各项性能参数，确保达到出厂标准。记录完整的维护档案，支持设备全生命周期管理。

常见故障处理

拒动故障可能由控制回路断线、机构卡涩或储能弹簧失效引起。检查控制电源、辅助开关和继电器状态，手动操作判断机械阻力。线圈烧毁通常表明机构卡死导致长时间通电。

误动作可能源于振动干扰、绝缘降低或保护定值不当。加固安装基础，清洁绝缘表面，校验保护装置设置。直流分量大的故障电流可能导致提前分闸，需检查断路器直流分量耐受能力。

真空度下降表现为耐压试验不合格，可能因波纹管疲劳或密封失效。灭弧室内部闪络会产生X射线，操作时人员应保持安全距离。真空度完全丧失的灭弧室必须立即更换，禁止继续使用。

安全操作注意事项

操作真空断路器必须使用绝缘工具，穿戴防护装备。分闸操作可能产生操作过电压，附近设备应做好绝缘防护。检修前确认断路器处于分闸位置，接地开关可靠闭合，防止误送电。

电容电流开断时需特别谨慎，可能产生重击穿过电压。感性小电流开断也存在截流过电压风险。必要时加装金属氧化物避雷器或阻容吸收装置抑制过电压。

高压试验时设立警戒区域，遵循”谁停电、谁送电”原则。多人作业指定专人监护，确保安全措施到位。操作机构储能状态下禁止进行检修作业，防止意外释放伤人。
