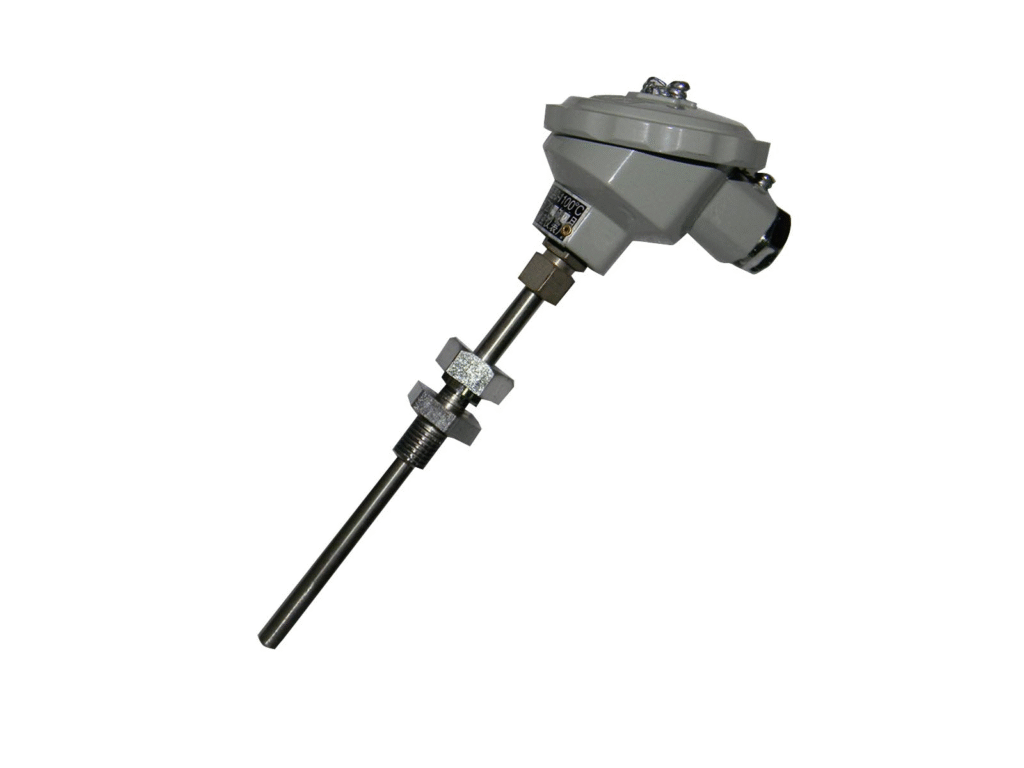

装配式热电阻的应用与校准

装配式热电阻是一种工业温度测量元件，由感温元件、保护管、接线盒和安装固定装置组成完整测温系统。这种温度传感器利用金属导体电阻值随温度变化的特性来测量温度，常见于工业生产过程中对-200℃~850℃范围内温度的精确测量。与普通热电阻相比，装配式结构使其具有更高的机械强度和更灵活的使用方式，能够适应各种复杂工业环境。

装配式热电阻的核心部件是铂丝或铜丝绕制的感温元件，其中Pt100铂热电阻因其优异的线性度和稳定性成为工业标准。整个传感器采用模块化设计，各部件可根据测量需求单独选配，再通过螺纹、法兰等机械连接方式组装成完整测温探头。这种设计理念极大提高了产品的适用性和维护便利性，使其成为过程控制领域最常用的温度传感器之一。

工作原理与感温材料特性

热电阻测温基于导体电阻随温度变化的物理原理。纯金属的电阻率与温度呈良好线性关系，温度升高时自由电子运动受阻程度增加，导致电阻值上升。铂金属因其化学稳定性高、电阻温度系数大且重现性好，成为最理想的感温材料，在0℃时标准电阻值为100Ω的Pt100热电阻应用最为广泛。

铂热电阻的电阻-温度关系遵循国际标准IEC 60751规定的分度表，在0~850℃范围内近似满足二次函数关系Rt=R0(1+At+Bt²)，其中A=3.9083×10⁻³/℃，B=-5.775×10⁻⁷/℃²。铜热电阻则主要用于-50~150℃的低温测量，其线性度更好但高温易氧化。感温元件通常采用云母片或陶瓷骨架支撑电阻丝，确保在振动环境下仍保持稳定性能。

现代薄膜工艺制备的铂电阻元件直接将铂层沉积在陶瓷基板上，具有体积小、响应快的特点，但抗震性略逊于传统绕线式结构。无论哪种形式，元件都需密封在保护管中，避免机械损伤和介质腐蚀，同时保持良好的热传导性能。

典型结构与组件功能

标准装配式热电阻由五个主要部件构成完整的测温系统。感温元件是核心部分，将温度信号转换为电阻信号；绝缘套管保护电阻丝并与保护管电气隔离；保护管提供机械保护和化学隔离，材质根据介质特性选择；接线盒连接导线并保护电气接头；安装固定装置则将传感器可靠固定在测量位置。

保护管作为与介质直接接触的部件，材质选择尤为关键。不锈钢304/316适用于大多数场合；高温环境选用310S或Inconel合金；腐蚀性介质可采用哈氏合金或钛材；强磨损工况使用陶瓷或碳化硅保护管。保护管末端形式有开口型、闭端型和锥形等多种设计，影响响应速度和耐压能力。

接线盒分为普通型、防水型和防爆型等不同防护等级，内部端子排便于导线连接。安装方式包括螺纹连接、法兰固定和焊接安装等，法兰标准有DIN、ANSI等多种规格。延长管可在高温场合保护导线，散热片则能降低接线盒温度，各组件协同工作确保长期可靠测温。

主要技术参数与性能指标

装配式热电阻的关键技术参数包括测温范围、精度等级、热响应时间和最大工作压力等。Pt100的典型测温范围为-200~850℃，铜热电阻为-50~150℃。精度等级分为A级(±0.15℃)和B级(±0.3℃)，特殊校准可达1/3B级精度。

热响应时间τ表示温度阶跃变化时传感器输出达到63.2%最终值所需时间，与保护管材质、直径及介质流速有关。典型值在5-90秒之间，薄壁小型保护管可缩短至1-3秒。最大工作压力取决于保护管材质和壁厚，普通不锈钢管可达10-40MPa，特殊强化设计能承受更高压力。

其他重要参数包括绝缘电阻(≥100MΩ)、耐振性能(5-2000Hz)和导线电阻(影响三线制测量精度)。防护等级IP65以上的产品可适应潮湿多尘环境，防爆认证(Ex d/Ex i)版本则用于危险区域。这些参数共同决定了传感器的适用场合和测量可靠性。

工业过程控制应用

石油化工装置中大量使用装配式热电阻监测反应器、蒸馏塔和管道的温度。高压反应器需要厚壁保护管和焊接式安装；腐蚀性介质选用哈氏合金保护管；催化裂化装置等高温场合采用陶瓷保护管。多支热电阻成组安装提供冗余测量，关键点温度参与联锁控制。

电力行业应用包括锅炉温度监测、汽轮机轴承温度和保护等。锅炉烟气测温使用耐磨陶瓷保护管；蒸汽管道测温采用高温合金材质；发电机绕组温度监测需要特殊柔性安装。热电阻信号送入DCS系统实现超温报警和设备保护，保障发电安全。

冶金生产中，热电阻测量连铸坯温度、轧钢加热炉温及熔融金属温度。高频感应加热设备附近需防电磁干扰设计；连铸二冷区采用防水型快速响应传感器；铝电解槽使用长杆式热电阻监测电解质温度。这些严苛环境对传感器的机械强度和温度稳定性提出极高要求。

食品医药行业应用

食品加工设备如杀菌釜、发酵罐和冷冻干燥机都依赖热电阻进行温度监控。卫生型设计采用抛光不锈钢保护管和Tri-Clamp法兰连接，确保无死角易清洗；乳品管道测温使用食品级密封材料；巧克力生产线需要防爆型传感器防止可可粉尘爆炸。

制药行业对温度测量有更严格要求。生物反应器温度控制精度需达±0.1℃，使用A级Pt100并定期校准；冻干机采用多支热电阻验证温度均匀性；纯化水系统监测需避免污染，选用密封型接线盒。GMP认证要求传感器材质可追溯，安装方式便于验证和灭菌。

冷链物流中，装配式热电阻监测冷藏车、冷库温度分布。无线传输型号减少布线麻烦；电池供电记录仪实现全程温度追踪；防冷凝设计保证高湿环境下正常工作。这些应用对传感器的长期稳定性和低温性能有特殊要求。

HVAC与建筑节能应用

中央空调系统使用热电阻监测冷水机组、换热器和末端设备温度。冷却水测温需要防腐蚀保护管；风管测温选用带散热片的小型传感器；地源热泵系统监测地下换热环路温度。这些数据用于系统能效优化和设备保护。

楼宇自动化中，热电阻测量采暖管道、蓄热水箱温度。散热器恒温阀内置微型热电阻调节流量；地暖系统监测回水温度防止结露；太阳能集热系统通过温差控制循环泵。建筑能源管理系统集成这些温度数据，实现按需供能和故障诊断。

洁净厂房和实验室的精密空调依赖高精度温度控制。快速响应热电阻监测送/回风温差；冗余安装确保可靠性；防静电设计保护敏感电子设备。温度数据参与VAV系统调节，维持恒温恒湿环境。

选型与安装工程要点

介质特性是选型首要考虑因素。腐蚀性介质选择耐蚀合金保护管；粘稠流体需要法兰安装便于清洗；气体测量宜选小直径保护管提高响应速度。振动场合选用铠装元件或加固型接线盒；高压管道优先考虑整体焊接结构。

安装位置应代表真实过程温度。管道测温时，保护管末端需伸入介质流道1/3处；大容器采用多支传感器监测温度分层；避免安装在死角或低流速区域。热电阻与管道轴线成45°或90°插入，确保良好热接触。

电气连接需注意导线电阻影响。三线制连接可补偿导线电阻；四线制提供最高精度；长距离传输使用屏蔽双绞线。接线盒密封良好防止潮气侵入；防爆区域按危险等级选择相应防爆结构。定期检查接线端子是否松动氧化。

校准维护与故障处理

定期校准保证测量精度。冰点(0℃)和沸点(100℃)是常用校准点，工业现场也可用便携式干式炉进行比对。校准内容包括零点检查、量程验证和绝缘测试，数据记录形成设备档案。A级Pt100建议每年校准一次，关键点传感器缩短周期。

常见故障表现为显示异常或无信号输出。开路故障可能因导线断裂或端子松动；短路常因绝缘损坏或潮气侵入；漂移多因元件老化或机械应力。保护管破裂需立即更换；接线盒进水应干燥处理；感温元件损坏必须整体更换。

预防性维护包括清洁接线盒、检查密封件和紧固安装件。高温场合定期检查保护管氧化和蠕变情况；振动环境确认传感器固定无松动；腐蚀性介质中注意保护管壁厚变化。维护记录帮助分析故障模式和寿命预测。

与其他温度传感器对比

热电偶适合更高温度测量(可达1800℃)，但精度和稳定性不如热电阻；热电阻在中低温范围优势明显，且无需冷端补偿。集成变送器的热电阻可直接输出4-20mA信号，比热电偶系统更简洁。

热敏电阻灵敏度高但线性度差，仅适合窄温度范围；铂电阻线性好且标准化程度高，便于系统集成和更换。工业过程控制普遍采用Pt100，而电子设备多用热敏电阻实现低成本测温。

红外测温为非接触式，适合移动或危险目标，但受表面发射率影响；热电阻需接触测量但结果更可靠。关键过程控制仍以接触式热电阻为主，红外技术多用于辅助监测和设备诊断。
