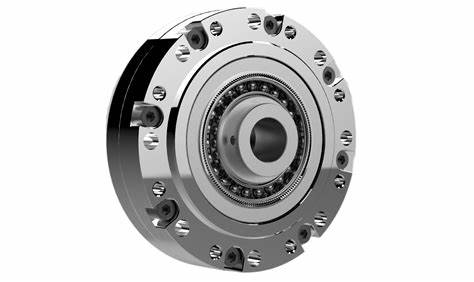

谐波减速机是什么，有哪些作用与应用

谐波减速机作为一种精密的传动装置，以其独特的结构和优异的性能赢得了广泛的应用。这种减速装置通过弹性变形来实现动力传递，具有体积小、重量轻、传动精度高等显著特点，在机器人、航空航天、精密仪器等领域发挥着不可替代的作用。

谐波减速机的基本工作原理

谐波减速机的核心在于利用柔性元件的弹性变形来传递运动和动力。这种减速装置主要由三个基本部件组成：波发生器、柔性齿轮和刚性齿轮。波发生器通常由一个椭圆形凸轮和薄壁轴承构成，作为减速机的输入部分；柔性齿轮是一个薄壁杯形结构，能够产生弹性变形；刚性齿轮则是内齿圈结构，固定在减速机壳体上。

当波发生器旋转时，其椭圆形轮廓迫使柔性齿轮发生弹性变形，使得柔性齿轮的齿与刚性齿轮的齿在不同位置啮合。由于柔性齿轮比刚性齿轮少几个齿（通常少2个），每转一圈就会产生与齿数差相对应的角度差，从而实现减速效果。这种通过弹性变形实现的传动方式，避免了传统齿轮传动中的间隙问题，能够实现零背隙的高精度传动。

谐波减速机的结构特点

谐波减速机的结构设计体现了精巧的机械工程思想。柔性齿轮作为关键部件，采用高强度合金钢材料经过特殊热处理工艺制成，既要保证足够的弹性变形能力，又要具备良好的疲劳寿命。其薄壁杯形结构在波发生器作用下能够产生可控的弹性变形，同时保持齿形的精确啮合。

波发生器中的椭圆形凸轮设计直接影响着减速机的性能参数。凸轮轮廓的精确度决定了柔性齿轮变形的均匀性，进而影响传动精度和寿命。包裹凸轮的薄壁轴承需要具备极高的旋转精度和耐久性，以承受反复的弹性变形载荷。

刚性齿轮通常采用高强度铸铁或合金钢制造，内齿经过精密加工和热处理，确保与柔性齿轮长期啮合的稳定性。减速机外壳不仅起到支撑和保护内部组件的作用，还设计有精确的安装接口，便于与各种设备集成。

谐波减速机的性能优势

谐波减速机在传动领域展现出多方面的性能优势。其最显著的特点是极高的传动精度，由于采用弹性变形啮合原理，可以实现近乎零背隙的传动，重复定位精度可达弧秒级，这一特性使其在需要精确定位的场合尤为珍贵。

传动效率方面，谐波减速机表现优异，单级传动效率通常可达80%-90%，远高于许多其他类型的减速装置。同时，这种减速机能够在紧凑的空间内实现高减速比，单级减速比范围一般为30:1至320:1，满足不同应用场景的需求。

结构紧凑和重量轻是谐波减速机的另一大优势。相比传统减速装置，在相同功率和减速比条件下，谐波减速机的体积和重量可减少1/3至1/2，这对于航空航天和机器人等对空间和重量敏感的应用至关重要。

此外，谐波减速机运转平稳，噪音低，振动小，承载能力大，且能够实现密封设计，适应各种恶劣工作环境。这些综合性能优势使其成为高精度传动系统的理想选择。

谐波减速机的制造工艺

谐波减速机的制造过程融合了多项精密加工技术。柔性齿轮的加工尤为关键，需要采用特殊的热处理工艺以获得理想的弹性性能。通常采用高强度合金钢材料，经过精密车削成型后，进行渗碳淬火等热处理，最后通过精密磨齿获得所需的齿形精度。

波发生器的制造同样要求极高精度。椭圆形凸轮需要经过精密磨削加工，轮廓误差控制在微米级。配套的薄壁轴承采用特殊材料和工艺制造，确保在高负荷下长期运转的可靠性。

刚性齿轮的内齿加工采用精密插齿或磨齿工艺，齿形精度和表面粗糙度都有严格要求。组装过程中，各部件需要进行精密配做和调整，确保啮合间隙和传动性能达到最佳状态。

现代制造技术如数控加工中心、精密坐标磨床、激光测量仪等设备广泛应用于谐波减速机的生产，配合严格的质量控制体系，保证产品的性能一致性和可靠性。

谐波减速机的应用领域

谐波减速机凭借其独特优势，在众多工业领域得到广泛应用。工业机器人是谐波减速机最重要的应用市场之一，特别是在关节部位，谐波减速机提供了理想的紧凑型高精度传动解决方案。六轴机器人每个旋转关节通常都需要配备一台谐波减速机，以实现精准灵活的运动控制。

航空航天领域对谐波减速机有着特殊需求。卫星天线的展开机构、航天器的太阳能板驱动系统等关键部位，谐波减速机以其高可靠性和轻量化特点成为首选。在严苛的太空环境中，谐波减速机能够稳定工作多年而不需维护。

精密仪器设备也是谐波减速机的重要应用领域。半导体制造设备、医疗仪器、光学仪器等高精度设备中，谐波减速机提供了精确可靠的运动控制。其无背隙特性特别适合需要精确定位的场合。

此外，谐波减速机还广泛应用于数控机床的转台驱动、雷达天线的方位俯仰驱动、自动化生产线上的精密传送系统等工业自动化场景，为现代制造业提供关键传动技术支持。

谐波减速机的选型与使用注意事项

正确选型和使用谐波减速机对保证其性能和寿命至关重要。选型时需要考虑多个参数，包括所需减速比、额定扭矩、峰值扭矩、转速范围、回差要求等。同时还需考虑安装空间、接口形式、工作环境等实际应用条件。

使用过程中需要注意负载特性，避免长期超负荷运行。虽然谐波减速机具有较高的过载能力，但持续超载会显著缩短柔性齿轮的疲劳寿命。冲击负载尤其需要避免，可能造成齿形损伤或轴承失效。

润滑是保证谐波减速机长期可靠运行的关键因素。需要根据工作环境温度和使用条件选择合适的润滑脂，并定期补充或更换。在高温或特殊环境应用中，可能需要采用特种润滑剂或密封设计。

安装精度直接影响谐波减速机的性能表现。输入输出轴的对中误差、安装面的平面度等都需要控制在允许范围内。不正确的安装可能导致异常噪音、振动增大或寿命缩短等问题。

日常维护中需要定期检查运行状态，注意异常噪音、温升等情况。长期停用后重新启用时，建议先低速运转一段时间，使润滑剂均匀分布。通过正确的使用和维护，谐波减速机能够发挥最佳性能并延长使用寿命。

谐波减速机与其他减速装置的比较

在传动领域，谐波减速机与行星减速机、蜗轮蜗杆减速机等传统形式各有特点。相比行星减速机，谐波减速机具有更高的传动精度和更紧凑的结构，但在超大扭矩传动方面，行星减速机可能更具优势。

与蜗轮蜗杆减速机相比，谐波减速机的传动效率更高，且能够实现双向传动。蜗轮蜗杆减速机虽然可以实现更大的减速比，但通常存在较大的背隙和较低的效率。

在精密控制领域，谐波减速机与直驱电机也形成了一定竞争。直驱电机省去了机械传动环节，理论上具有更高精度，但成本较高且体积较大。谐波减速机与伺服电机组合的方案，在性价比和空间利用率方面往往更具优势。

RV减速机是另一种常用于机器人关节的精密减速装置，相比谐波减速机，RV减速机具有更高的刚度和承载能力，适合大负载场合，但结构更为复杂，成本也更高。两种减速装置在机器人领域形成了良好的互补关系。

谐波减速机的技术挑战与创新方向

尽管谐波减速机已经发展成熟，但仍面临一些技术挑战。柔性齿轮的疲劳寿命是限制减速机使用寿命的关键因素。如何进一步提高材料性能，优化齿形设计，延长工作寿命，是持续研究的重点。

提高承载能力同时保持紧凑尺寸也是一个技术难点。随着工业机器人负载要求的提高，如何在有限空间内实现更大扭矩传递，需要材料、结构和制造工艺的多方面创新。

降低制造成本，提高生产效率，是谐波减速机普及应用的重要课题。通过优化设计、改进工艺、规模化生产等方式降低成本，将有助于拓展谐波减速机在更广泛领域的应用。

新型材料的应用为谐波减速机发展带来新可能。高强度复合材料、特殊合金等的使用，可能带来性能上的突破。同时，数字化设计和制造技术的进步，也为谐波减速机的性能优化和生产效率提升创造了条件。
