拨码开关的原理与应用

拨码开关作为电子设备中常见的基础元件，虽然结构简单却在各种电路中发挥着重要作用。这种小型手动操作开关通过物理位置的改变来实现电路的通断控制，具有操作直观、稳定性好、成本低廉等特点，被广泛应用于工业控制、通信设备、家用电器等众多领域。

拨码开关的基本结构与工作原理

拨码开关的核心结构由滑动触点、固定触点和外壳组成。滑动触点通常是一个可以手动拨动的金属片，而固定触点则是排列在基板上的导电区域。当使用者拨动开关时，滑动触点会与不同的固定触点接触或分离，从而改变电路的连接状态。

从材料选择上看，高质量的拨码开关通常采用磷青铜或铍铜作为接触材料，这些材料具有良好的导电性和弹性，能够确保长期使用后仍保持稳定的接触电阻。外壳材料则多选用耐高温的工程塑料，既保证了绝缘性能，又能承受焊接时的高温。

根据操作方式的不同，拨码开关可分为滑动式、跷板式和旋转式三大类。滑动式通过直线移动改变接触位置；跷板式类似微型跷跷板，按下一边另一边抬起；旋转式则通过旋转操作来选择不同档位。每种类型都有其适用的场景，设计人员会根据具体需求选择合适的类型。

电气参数方面，拨码开关的额定电流通常在几十毫安到几安培之间，额定电压从几伏到数百伏不等。这些参数直接决定了开关能够安全承载的电力负荷，使用时必须严格遵守，否则可能导致接触点过热甚至熔焊。

拨码开关的主要类型与特点

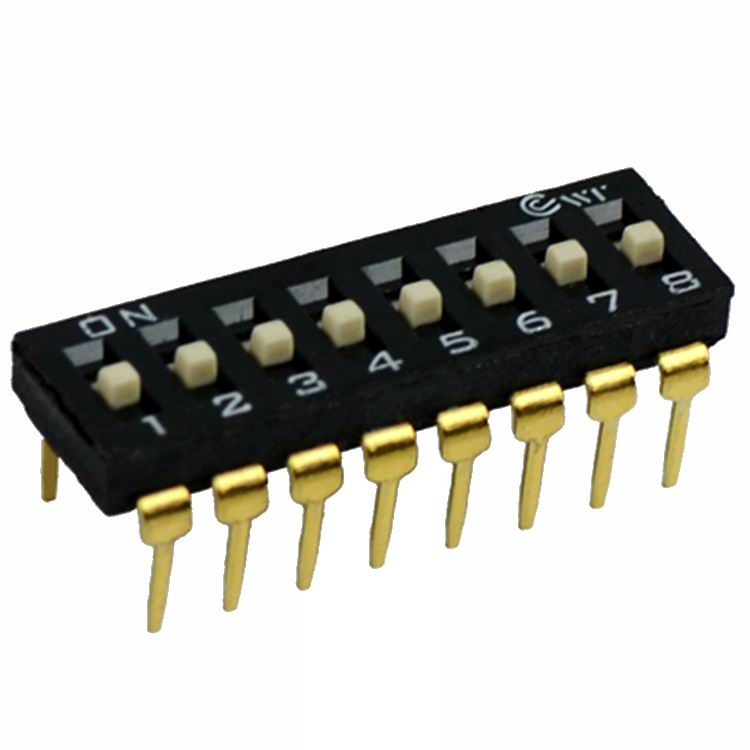

直插式(DIP)拨码开关是最常见的类型之一，其引脚间距为标准2.54mm，非常适合在印刷电路板上使用。这种开关通常由多个独立开关并排组成，形成4位、8位等不同规格，便于进行多位二进制设置。DIP开关在工业控制板卡上尤为常见，用于设置设备地址或工作模式。

贴片式(SMD)拨码开关顺应了电子设备小型化的趋势，体积比直插式更小，适合高密度表面贴装。这类开关没有传统引脚，而是通过金属焊盘直接焊接在PCB表面，节省了空间但手工焊接难度稍高。现代消费电子产品如路由器、智能家居设备中经常采用这种设计。

防水防尘型拨码开关在结构上做了特殊处理，通常采用硅胶密封圈或全封闭设计，能够抵御恶劣环境中的湿气和粉尘侵入。工程机械、户外设备以及某些工业自动化场景中，这类开关能够可靠工作而不会因环境因素导致接触不良。

大电流拨码开关专为高负载设计，接触面积更大，材料更厚实，有些甚至采用银合金触点以降低电阻。这类开关常用于电源分配、电机控制等需要切换较大电流的场合，其结构强度也更高，能够承受频繁操作的机械应力。

拨码开关的典型应用场景

在工业控制领域，拨码开关常被用作参数设置的物理接口。例如PLC模块上的地址设置、变频器的基本参数配置、仪器仪表的量程选择等。相比软件设置，硬件开关提供的物理反馈更直接，且不易被意外修改，在需要稳定性的场合具有独特优势。

通信设备中，拨码开关用于网络设备的ID设置、波特率选择、终端电阻配置等。早期的调制解调器、路由器普遍采用这种方式进行基础设置，即使现在，一些专用通信设备仍保留这种简单可靠的设置方式，特别是在需要脱机操作的场景下。

消费电子产品中，拨码开关的身影也无处不在。从电视机的输入源选择到空调的运行模式设定，从电子秤的单位切换到玩具的功能选择，这种经济实用的控制方式满足了基本需求而不增加过多成本。即便在智能化产品中，作为硬件层面的备用设置方式仍然有价值。

在测试测量仪器上，拨码开关常用于量程切换、信号输入类型选择、触发条件设置等。相比纯数字界面，物理开关允许操作者在不查看屏幕的情况下快速调整，这在实验室或现场测试环境中能显著提高工作效率。

拨码开关的选型与使用注意事项

电气参数匹配是选型的首要考虑因素。工作电压和电流必须留有余量，特别是感性负载(如继电器、电机)场合，启动电流可能是稳态值的数倍。环境条件也同样重要，高温环境需选择耐热材料，潮湿场所应考虑防潮型号，有腐蚀性气体则需要特殊镀层。

机械寿命是另一个关键指标。普通拨码开关的额定操作次数在几千到几万次不等，高可靠性型号可达十万次以上。对于需要频繁更改设置的场合，应选择专门的高寿命型号，或者考虑改用电子开关方案。操作力大小也影响用户体验，太轻容易误触，太重则操作费力。

安装方式需要提前规划。直插式适合手工焊接和小批量生产，但占用PCB两面空间；贴片式适合自动化生产但维修不便。开关的安装方向也应考虑操作便利性，确保拨动方向与用户预期一致。面板开孔尺寸必须精确，太大导致松动，太小则卡住开关。

使用过程中的维护也不容忽视。应避免在带电状态下操作拨码开关，特别是大电流场合，电弧会逐渐烧蚀触点表面。定期检查开关状态，发现接触不良应及时更换。清洁时使用无水酒精而非普通清洁剂，防止塑料部件老化。长期不操作的开关可定期活动几次以保持接触面清洁。

拨码开关与其他开关元件的比较

相对于按钮开关，拨码开关具有状态保持的特点。按钮只在按压时改变状态，松开后通常复位；而拨码开关则保持在最后设置的位置，不需要持续施加力。这使得它在需要”设置并忘记”的场景中更为适用，但也意味着意外碰撞可能导致设置改变。

与旋转开关相比，拨码开关的操作行程更短，切换速度更快。旋转开关适合多档位(如10档以上)选择，而拨码开关在少量选项(如2-8个)时更为紧凑直观。旋转开关的密封性通常更好，但成本也相应提高，在不需要防尘防水的场合可能造成浪费。

相较于数字编码开关或触摸开关，拨码开关的最大优势是简单可靠。它不需要驱动电路或软件支持，上电立即生效，不存在兼容性问题。在电磁干扰强烈的环境中，这种纯机械结构表现出极强的抗干扰能力。当然，它也无法实现远程控制或自动化设置等高级功能。

跳线帽是另一种常见的设置方式，它与拨码开关各有千秋。跳线帽连接更牢固，接触电阻更低，但操作需要工具(或至少指甲)，且容易丢失；拨码开关手指即可操作，所有部件集成在一起不易遗失，但在振动环境中可能不如跳线帽稳定。

拨码开关的常见问题与解决方法

接触不良是最常见的故障现象，表现为设置无效或时好时坏。这通常由触点氧化或污染引起，可尝试用专用接点清洁剂处理，严重时需更换开关。预防措施包括选择镀金触点型号、避免在高湿度环境中使用、定期维护等。

拨杆断裂属于机械损坏，多因操作过猛或材料老化所致。应急时可用小螺丝刀拨动内部机构，但长期解决必须更换整个开关。选购时应注意拨杆材质，玻璃纤维增强型具有更好的抗折性。安装时确保面板开孔边缘光滑，减少摩擦。

位置误判发生在无法直观看到当前设置状态时。解决方法包括选择带明显位置指示的型号(如有色标记、触觉定位)、在面板上添加清晰标识、或改用带有LED指示的电子开关。某些重要参数可采用多重复核设计，如同时需要硬件开关和软件确认。

焊接不良主要发生在维修或手工组装时，表现为开关功能不稳定。直插式开关焊接时应确保引脚与焊盘良好接触，避免虚焊；贴片式则需要精确控制焊锡量和温度，防止桥接或冷焊。使用质量合格的焊锡和适当的助焊剂能显著提高可靠性。
