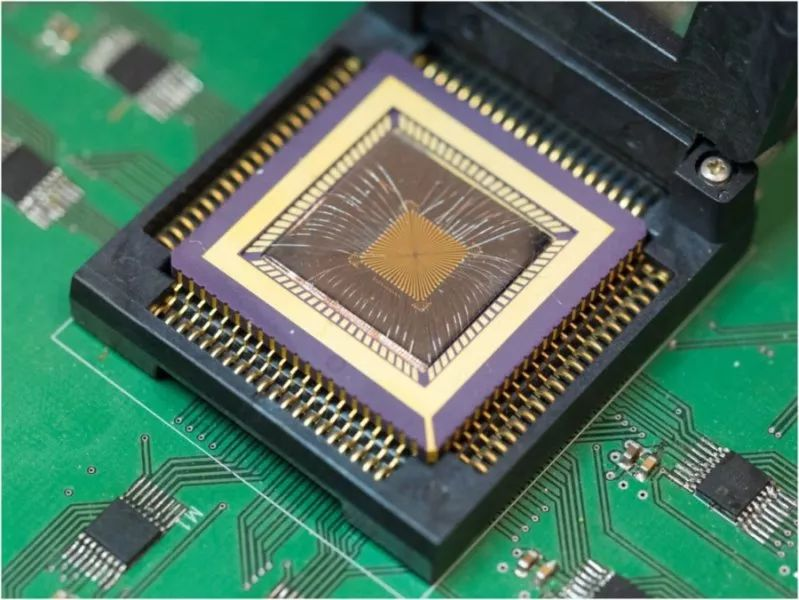

忆阻器的特性与应用

忆阻器，全称为”记忆电阻器”，是一种被动双端电子元件。它的独特之处在于其电阻值并非固定不变，而是能够根据通过它的电荷量和电流方向发生变化，并且能够在断电后保持这种变化。这意味着忆阻器能够”记住”它曾经经历过的电流历史，这一特性使其与传统电阻器有着本质区别。

这一概念的起源可以追溯到1971年，当时加州大学伯克利分校的华裔科学家蔡少棠教授在理论上预测了忆阻器的存在。蔡教授在研究电荷、磁通量和电阻之间的关系时，发现除了已知的电阻器、电容器和电感器这三种基本电路元件外，还应该存在第四种基本元件——忆阻器。他通过数学推导证明，忆阻器能够提供电荷与磁通量之间的关系，填补了电路理论中的一个空白。

然而，由于当时技术条件的限制，忆阻器在很长一段时间内仅停留在理论层面。直到2008年，惠普实验室的研究团队才首次在实验室中制造出了实际可工作的忆阻器器件，这一突破性进展发表在《自然》杂志上，引起了科学界和工业界的广泛关注。惠普团队实现的忆阻器基于二氧化钛薄膜，通过控制氧空位的移动来改变电阻值，完美验证了蔡少棠教授三十多年前的理论预测。

忆阻器的工作原理与物理特性

忆阻器的核心工作原理与其名称所暗示的一致——它是一种能够”记忆”电阻状态的电阻器。从物理学角度看，忆阻器的电阻值取决于通过它的电荷总量，或者说它”记住”了流经自身的电流历史。这种记忆效应是通过材料内部的可逆物理或化学变化实现的，这些变化能够根据电流的方向和大小改变材料的导电特性。

目前实现的忆阻器主要基于两种工作机制：离子迁移机制和自旋电子机制。离子迁移型忆阻器通过在电场作用下移动离子或缺陷（如氧空位）来改变材料的局部导电性。当施加正向电压时，离子向一侧移动，形成高导电通道，电阻降低；反向电压则使离子分散，电阻升高。这种类型的忆阻器通常采用金属氧化物作为活性材料，如二氧化钛、氧化钨等。

自旋电子型忆阻器则利用电子自旋的特性来改变电阻。在这种器件中，电阻的变化与磁性材料中磁化方向的改变相关。当电流通过时，电子的自旋角动量可以改变局部磁化方向，从而改变器件的整体电阻。这种忆阻器与磁存储器技术有着密切联系。

忆阻器的电学行为可以用一个简单的数学模型来描述。蔡少棠教授提出的基本关系式表明，忆阻器的电阻（M）是磁通量（φ）与电荷（q）之间关系的体现：M(q)=dφ/dq。在实际应用中，忆阻器的电流-电压特性呈现出典型的”8字形”滞回曲线，这是其记忆特性的直接表现。当施加周期性电压时，电流响应会形成一个滞回环，表明电阻值取决于电压的历史而非仅仅是瞬时值。

忆阻器的一个关键特性是其非易失性，即断电后仍能保持电阻状态。这一特性源于导致电阻变化的物理过程（如离子位置或磁化方向）在没有外部能量输入时能够保持稳定。此外，忆阻器还具有低功耗、高速度、高密度集成潜力等优点，使其在多个应用领域展现出巨大价值。

忆阻器的材料体系与制备技术

忆阻器的性能很大程度上取决于所使用的材料体系。经过十多年的研究发展，科学家们已经探索了多种材料系统用于构建忆阻器，每种材料都有其独特的优势和适用场景。

金属氧化物是最早也是目前研究最广泛的忆阻器材料。二氧化钛(TiO₂)是惠普实验室首次实现忆阻器时采用的材料，至今仍是重要的研究对象。其他常见的氧化物包括氧化钨(WOₓ)、氧化钽(TaOₓ)、氧化铪(HfO₂)和氧化镍(NiO)等。这些材料通常以薄膜形式存在，厚度在几纳米到几十纳米之间。氧化物忆阻器的工作原理主要基于电场诱导的氧空位迁移和导电细丝的形成与断裂。

硫族化合物是另一类重要的忆阻材料，包括硫化镓(GaS)、硫化锗(GeS)等。这类材料通常具有独特的层状结构和丰富的缺陷化学特性，能够提供多样的电阻切换行为。某些硫族化合物忆阻器表现出优异的光电协同效应，为光电子集成提供了可能。

有机材料忆阻器是近年来兴起的研究方向。这类忆阻器使用导电聚合物、分子开关或生物分子作为活性材料。有机忆阻器的优势在于柔韧性好、成本低、可溶液加工，适用于柔性电子和可穿戴设备。一些基于蛋白质或DNA的生物忆阻器甚至展现出类似突触的学习行为，为神经形态计算提供了理想平台。

忆阻器的制备技术随材料体系不同而有所差异。对于无机材料忆阻器，常用的制备方法包括物理气相沉积（如溅射、蒸发）、原子层沉积(ALD)和化学溶液法等。这些技术能够在纳米尺度精确控制薄膜的组成和结构。有机忆阻器则多采用旋涂、喷墨打印或Langmuir-Blodgett等溶液加工技术。电极材料的选择同样重要，常用的有惰性金属（如铂、金）、活性金属（如银、铜）和导电氧化物（如氧化铟锡）等。

忆阻器的器件结构设计也多种多样，从简单的金属-绝缘体-金属(MIM)三明治结构，到更复杂的交叉阵列结构。交叉阵列结构特别适合高密度集成，其中上下电极以垂直方向排列，忆阻材料位于交叉点，每个交叉点可作为一个独立的存储单元。这种结构理论上可以实现接近4F²的单元尺寸（F为最小特征尺寸），远高于传统存储技术。

忆阻器的应用领域与潜在价值

忆阻器技术的出现为多个领域带来了革命性的变化，其独特的记忆特性和物理机制使其在信息存储、类脑计算和新型电子系统中展现出广阔的应用前景。

在数据存储领域，忆阻器为下一代非易失性存储器提供了理想解决方案。与传统闪存相比，忆阻存储器（ReRAM）具有更快的写入速度、更低的功耗和更高的耐久性。更重要的是，忆阻器的单元尺寸可以做得更小，理论上可以达到几个纳米级别，这为存储密度的进一步提升开辟了道路。一些研究已经展示了基于忆阻器的多层三维存储架构，有望突破现有存储技术的密度瓶颈。此外，忆阻存储器的模拟特性还可用于实现多值存储，即单个单元可以存储多个比特的信息，进一步提高了存储效率。

类脑计算是忆阻器最具革命性的应用方向。生物大脑中的突触能够根据神经活动调节其连接强度，这一特性被认为是学习和记忆的物理基础。有趣的是，忆阻器的电导（电阻的倒数）可以类比为突触强度，而通过它的电流则类似于神经信号。通过精心设计，忆阻器网络能够模拟大脑中的突触可塑性，实现类似的学习和联想记忆功能。这种”神经形态计算”架构有望突破传统冯·诺依曼架构的瓶颈，实现更高能效的智能处理。实验已经证明，基于忆阻器的人工神经网络能够完成模式识别、分类和预测等认知任务。

在可重构电子领域，忆阻器提供了前所未有的灵活性。传统的电子电路一旦制造完成，其功能就基本固定。而由忆阻器构成的电路可以通过电编程改变其连接关系或功能，实现硬件层面的自适应和演化。这种特性在航天电子、自适应滤波和硬件安全等领域具有重要价值。例如，卫星上的电子系统可以通过忆阻器网络自主调整以适应太空环境的变化；加密系统可以利用忆阻器的随机特性生成物理不可克隆的安全密钥。

传感器领域也开始受益于忆阻器技术。某些忆阻器对环境因素（如光、温度、压力或化学物质）非常敏感，其电阻切换行为会随环境变化而改变。这种敏感性可以被用来开发新型传感器，其优势在于传感器本身具有信号处理和记忆能力，能够简化系统架构。有研究报道了基于忆阻器的气体传感器、生物传感器和触觉传感器，表现出高灵敏度和选择性。

忆阻器技术面临的挑战

尽管忆阻器技术前景广阔，但在走向大规模商业化应用的道路上仍面临若干关键挑战，这些挑战涉及材料、器件、集成和应用多个层面。

器件一致性和可靠性是首要的技术障碍。忆阻器在操作过程中需要经历反复的电阻切换，这一过程涉及复杂的物理化学变化，如离子迁移、相变或缺陷重组。这些微观过程往往难以精确控制，导致不同器件之间甚至同一器件在不同循环中的性能存在差异。关键参数如开关电压、高低阻值比和切换速度可能会出现波动，影响系统的稳定性和可靠性。此外，长时间循环后，材料退化会导致性能衰减甚至失效。提高忆阻器的耐久性（通常需要达到10¹²次以上的开关循环）和保持特性（数据保持时间需超过10年）是实际应用的基本要求。

制备工艺的可控性和均匀性也是重要挑战。忆阻器的性能对材料微观结构和界面特性极为敏感，而在大面积衬底上实现纳米尺度薄膜的均匀沉积具有相当难度。特别是对于三维集成或高密度交叉阵列结构，如何保证数以百万计的忆阻器单元具有一致的初始特性和操作窗口，是制造工艺面临的严峻考验。当前实验室规模的制备技术往往难以直接放大到工业生产水平，需要开发专门的沉积、图案化和封装工艺。

对忆阻机制的基础理解仍需深化。虽然研究人员已经提出了多种理论模型来解释忆阻现象，如导电细丝模型、界面效应模型和电子相关模型等，但对于许多观察到的复杂行为仍缺乏统一解释。不同材料系统的忆阻机制可能存在本质差异，而同一器件中也可能有多种机制共同作用。缺乏准确的理论指导使得器件优化往往依赖经验性尝试，效率较低。发展先进的表征技术，如原位电子显微镜、同步辐射谱学等，对揭示忆阻过程的动态细节至关重要。

系统集成和应用算法方面的挑战同样不容忽视。即使单个忆阻器性能优异，如何将其高效集成到现有电子系统中仍面临接口设计、信号处理和错误校正等问题。特别是在神经形态计算应用中，需要开发与忆阻器特性匹配的新型算法和架构，充分发挥其模拟计算优势。传统数字计算中的许多成熟方法无法直接移植到忆阻器系统中，这要求跨学科的紧密合作，联合材料科学家、器件工程师、计算机专家和算法开发者的共同努力。

成本因素也是商业化必须考虑的问题。目前高性能忆阻器的制备往往需要昂贵的材料和复杂的工艺，与成熟的半导体存储器制造相比缺乏成本优势。开发简单、可扩展且低成本的制造方法是推动忆阻器技术产业化的重要方向。同时，需要明确忆阻器在哪些应用场景能够提供不可替代的价值，从而证明采用新技术的合理性。

忆阻器研究的当前进展

近年来，忆阻器研究在全球范围内取得了显著进展，学术界和工业界的研究团队不断推动着这项技术向前发展，在材料探索、器件优化和系统应用等方面都获得了重要成果。

在材料创新方面，研究人员开发了多种新型忆阻材料系统。二维材料忆阻器成为研究热点，石墨烯、二硫化钼(MoS₂)和六方氮化硼(h-BN)等二维材料因其独特的电子特性和原子级厚度，为忆阻器提供了新机遇。特别是这些材料的层间可以插入离子或分子，实现可控的电阻切换。氧化物异质结构忆阻器也取得突破，通过设计多层氧化物界面，实现了更稳定和可控的忆阻行为。有机-无机杂化材料，如金属有机框架(MOFs)和钙钛矿材料，展现出独特的离子传输和电子特性，为忆阻器设计提供了新材料平台。

器件性能方面，多项关键指标得到提升。在开关比方面，一些研究报道了超过10⁶的高开关比，这有利于提高信号区分度和抗噪声能力。耐久性方面，部分忆阻器已实现超过10¹²次的开关循环而不失效，接近实际应用要求。操作速度也有显著提高，纳秒级甚至亚纳秒级的开关速度已经实现，与现有存储器技术相当或更优。能效方面，飞焦耳(fJ)量级的开关能量使忆阻器在低功耗应用中具有明显优势。此外，多值存储能力得到增强，单个忆阻器单元可以实现4个以上稳定电阻状态，有效提高存储密度。

在集成技术方面，三维忆阻器阵列的成功演示标志着重要进展。研究人员实现了多层垂直集成的忆阻器交叉阵列，单元密度达到Gb/inch²量级。这种三维架构充分利用了忆阻器简单的两端结构优势，为超高密度存储提供了可行路径。选择性访问技术也取得突破，通过引入非线性选择器器件（如OTS阈值开关），解决了交叉阵列中的潜通路问题，使大规模集成成为可能。

类脑计算应用展现出令人振奋的结果。多个研究团队实现了基于忆阻器阵列的人工神经网络硬件，成功完成了图像识别、语音处理和时序预测等任务。特别值得一提的是，一些系统展示了在线学习能力，能够根据输入数据实时调整网络权重，这是传统硬件难以实现的。脉冲神经网络(SNN)的硬件实现也取得进展，更接近生物神经系统的时空编码方式。这些成果为开发能效比更高的智能处理系统奠定了基础。

工业界的参与为忆阻器技术注入新动力。多家半导体公司已启动忆阻存储器的研发项目，部分产品进入试生产阶段。虽然大规模商业化尚未实现，但工业界的投入加速了工艺优化和可靠性提升。一些初创公司专注于忆阻器在特定领域的应用，如边缘计算、传感器融合和安全加密等，探索差异化发展路径。

标准化工作也开始起步。随着研究深入，学术界和产业界认识到需要建立统一的测试标准和性能评估方法，以促进技术比较和成果交流。国际半导体技术路线图(IRDS)已将忆阻器技术纳入新兴存储器分类，为其长远发展提供指导。

这些进展表明忆阻器技术正逐步从实验室走向实际应用，尽管仍面临挑战，但其独特的优势和多样化的应用前景持续吸引着全球研究力量的投入。随着基础理解的深入和工程问题的解决，忆阻器有望在未来电子技术中扮演重要角色。
