气动执行器的原理与应用

气动执行器作为工业自动化领域中的重要组成部分，广泛应用于各种控制系统中。它是一种将压缩空气的能量转换为机械运动的装置，主要用于控制阀门的开启和关闭，或者驱动其他机械装置完成特定动作。与电动执行器相比，气动执行器具有结构简单、维护方便、响应速度快、防爆性能好等显著优势，特别适合在恶劣工业环境中使用。

这类执行器的基本工作原理是利用压缩空气作为动力源，通过气压的变化来推动活塞或薄膜产生直线或旋转运动。根据运动方式的不同，气动执行器主要分为直线型和旋转型两大类。直线型执行器产生推拉式的直线运动，而旋转型执行器则输出轴旋转运动，通常用于球阀、蝶阀等需要旋转操作的阀门控制。

气动执行器的工作原理

气动执行器的核心工作原理基于气体力学和机械传动原理。当压缩空气进入执行器内部时，会在活塞或薄膜的一侧产生压力，这个压力克服弹簧力或另一侧的气压，推动活塞或使薄膜产生形变，进而带动输出杆或转轴运动。通过控制进气方向和气压大小，可以精确调节执行器的位置和输出力。

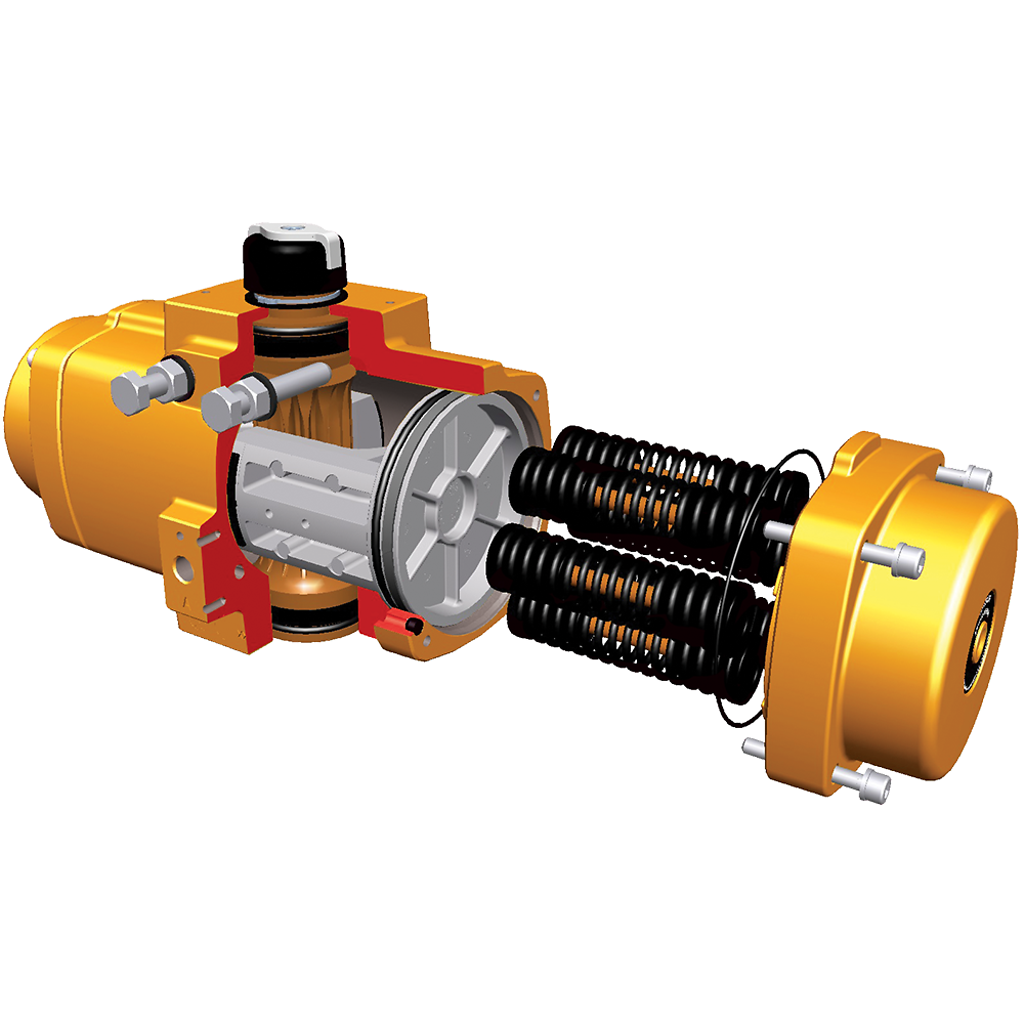

在单作用气动执行器中，压缩空气仅从一侧进入，另一侧通常装有复位弹簧。当气压作用时，活塞或薄膜克服弹簧力运动；当气压释放时，弹簧力使执行器返回初始位置。双作用执行器则没有弹簧，压缩空气可以从两个方向交替进入，推动活塞双向运动，这种设计能够提供更大的输出力，且两个方向的运动都由气压控制。

气动执行器的控制通常通过电磁阀实现，电磁阀根据控制信号切换气路，决定压缩空气进入执行器的哪一侧。配合位置传感器和控制器，可以构成闭环控制系统，实现精确的位置控制。在一些简单应用中，也可以使用手动换向阀或气动先导阀来控制执行器动作。

气动执行器的主要类型

薄膜式气动执行器是最常见的类型之一，它采用弹性薄膜作为压力敏感元件。当压缩空气作用于薄膜时，薄膜产生变形并带动阀杆运动。这种执行器结构简单，密封性好，适用于中小推力的应用场合。薄膜式执行器又分为直行程和角行程两种，分别用于控制不同类型的阀门。

活塞式气动执行器则利用气缸内的活塞作为运动部件，能够提供更大的输出力。根据气缸结构的不同，活塞式执行器有单活塞和双活塞设计，以及各种不同的缸径和行程规格可供选择。活塞式执行器特别适合需要大推力或长行程的应用，如大型闸阀的控制。

齿轮齿条式气动执行器将活塞的直线运动通过齿轮齿条机构转换为旋转运动，输出扭矩较大且运动平稳。这种类型的执行器常用于需要较大旋转力矩的场合，如大型球阀和蝶阀的控制。叶片式气动执行器则是另一种旋转型设计，通过气压推动内部叶片旋转，结构紧凑但输出扭矩相对较小。

气动执行器的关键性能参数

输出力或扭矩是选择气动执行器时首要考虑的参数，它决定了执行器能否驱动负载正常工作。对于直线型执行器，输出力与气缸有效面积和工作气压成正比；旋转型执行器的输出扭矩则取决于设计结构和气压大小。实际应用中，需要根据负载要求选择适当规格的执行器，并留有一定的安全余量。

工作压力范围指执行器正常工作的气压区间，通常以标准大气压为基准。大多数工业气动执行器设计工作压力在0.2-1.0MPa之间，低于最低工作压力可能导致执行器无法正常动作，超过最高工作压力则可能损坏密封件或结构。了解这一参数对于系统设计和安全操作至关重要。

动作时间反映执行器从一端运动到另一端所需的时间，直接影响系统响应速度。动作时间取决于执行器内部容积、气源流量以及负载大小。在一些快速响应的应用中，需要选择动作时间短的气动执行器，或通过增大供气管径、提高气源压力等方式改善响应性能。

工作温度和介质适应性也是重要考量因素。标准气动执行器通常适用于-20℃至80℃的环境温度，特殊设计的产品可在更极端温度下工作。同时，执行器内部材料需要与工作介质兼容，特别是在化工等腐蚀性环境中，应选择相应耐腐蚀材料制造的专用执行器。

气动执行器的选型要点

负载特性分析是选型的基础工作。需要明确负载的类型（阀门、机械臂等）、运动方式（直线或旋转）、所需力或扭矩大小、运动速度要求等参数。对于阀门控制应用，还需了解阀门的类型（闸阀、球阀、蝶阀等）、扭矩特性（启闭扭矩、运行扭矩）以及操作频率等细节。

气源条件评估同样不可忽视。检查工厂气源的压力、流量是否满足执行器要求，气源质量（干燥度、洁净度）是否符合标准。若气源条件不理想，可能需要增加增压装置、过滤干燥设备等辅助设施。同时，考虑气源管路布局，确保执行器位置与气源距离合理，避免压力损失过大。

环境因素考量包括安装位置的温度、湿度、腐蚀性、防爆要求等。户外安装需要考虑防水防尘等级；爆炸性环境需选用防爆型执行器；食品医药行业则可能需要不锈钢材质和特殊密封设计。这些因素直接影响执行器的型号选择和材料配置。

安装方式与接口匹配也是选型关键。确认执行器与阀门或设备的连接方式（直连、支架连接等）、接口尺寸是否兼容。对于旋转型执行器，还需注意输出轴与阀门轴的对接方式。此外，考虑维护空间需求，确保执行器安装后有足够的操作和检修空间。

气动执行器的安装与调试

安装前的准备工作包括检查执行器和相关配件是否完好，核对型号规格是否符合设计要求。清理安装面，确保无杂物和毛刺。对于旋转型执行器与阀门的连接，需要特别注意对中精度，避免偏心安装导致额外负载和磨损。

气路连接应使用适当规格的管件和接头，确保密封可靠。管路安装前应吹扫干净，去除可能存在的杂质。建议在气源入口处安装过滤减压阀，以保护执行器内部元件。对于关键应用，可考虑设置备用气路或紧急泄压装置，提高系统可靠性。

机械安装完成后，需进行初步的手动测试。对于带有手轮的执行器，可以通过手轮检查运动是否顺畅，有无卡阻现象。确认机械部分正常后，方可接通气源。初次通气时应缓慢增加压力，观察执行器动作情况，检查各连接处是否有泄漏。

电气接线需要按照图纸正确连接电源、信号线和接地线。对于智能型执行器，还需设置相关参数，如行程限位、动作速度等。调试过程中应逐步测试各种操作模式（本地/远程、手动/自动），验证所有功能正常，并做好相关参数记录。

气动执行器的日常维护

定期检查是保持气动执行器良好性能的基础。日常巡检应包括外观检查（有无泄漏、腐蚀、松动）、动作测试（响应速度、到位精度）以及气源质量监测。对于关键设备，建议建立定期维护计划，包括月检、季检和年检项目。

润滑保养对延长执行器寿命至关重要。根据制造厂建议的周期和油脂型号，对运动部件进行适当润滑。注意不要过度润滑，以免吸引灰尘或损坏密封件。对于薄膜式执行器，通常不需要额外润滑，但应定期检查薄膜有无老化裂纹。

密封件维护是防止泄漏的重点。气动执行器中的O型圈、活塞密封等部件会随时间老化，需要定期检查更换。当发现执行器动作缓慢、保压性能下降或明显漏气时，往往表明密封系统需要维护。更换密封件时应使用原厂或同等质量的配件，确保尺寸和材料符合要求。

故障处理需要系统化的方法。常见问题如执行器不动作、动作缓慢、不到位等，可能由气源问题（压力不足、流量不够）、机械卡阻、电磁阀故障或控制系统错误引起。维护人员应掌握基本的故障诊断方法，从简单到复杂逐步排查，避免盲目拆卸造成二次损坏。

气动执行器的典型应用

流程工业是气动执行器最主要的应用领域。在石油化工、电力、制药等行业的管道系统中，气动执行器被广泛用于各种工艺阀门的控制。其防爆特性使其特别适合易燃易爆环境，而简单的结构则能够耐受高温、腐蚀等恶劣工况。在这些应用中，执行器通常与定位器、限位开关等附件配合使用，实现精确的流程控制。

水处理系统中的阀门控制也大量采用气动执行器。自来水厂、污水处理厂的各类闸阀、蝶阀、球阀多由气动执行器驱动，相比电动方案具有更好的防水性能和可靠性。由于水处理系统阀门通常分散布置，气动执行器的简单维护特点大大降低了日常运营的工作量。

包装机械领域利用气动执行器实现快速、精准的动作控制。在灌装、封口、贴标等工序中，气动执行器能够提供高速的直线或旋转运动，且易于实现多点同步控制。其清洁无污染的特点也符合食品、药品包装的卫生要求。现代包装线常将气动执行器与PLC控制系统结合，实现复杂的自动化序列。

物料搬运设备中，气动执行器常用于夹持、升降、翻转等动作机构。工厂自动化生产线上的机械手、分拣装置大量使用紧凑型气动执行器，利用其重量轻、响应快的特点实现高效物料处理。在一些重载场合，特殊设计的气动执行器可替代液压系统，避免油液泄漏问题。
