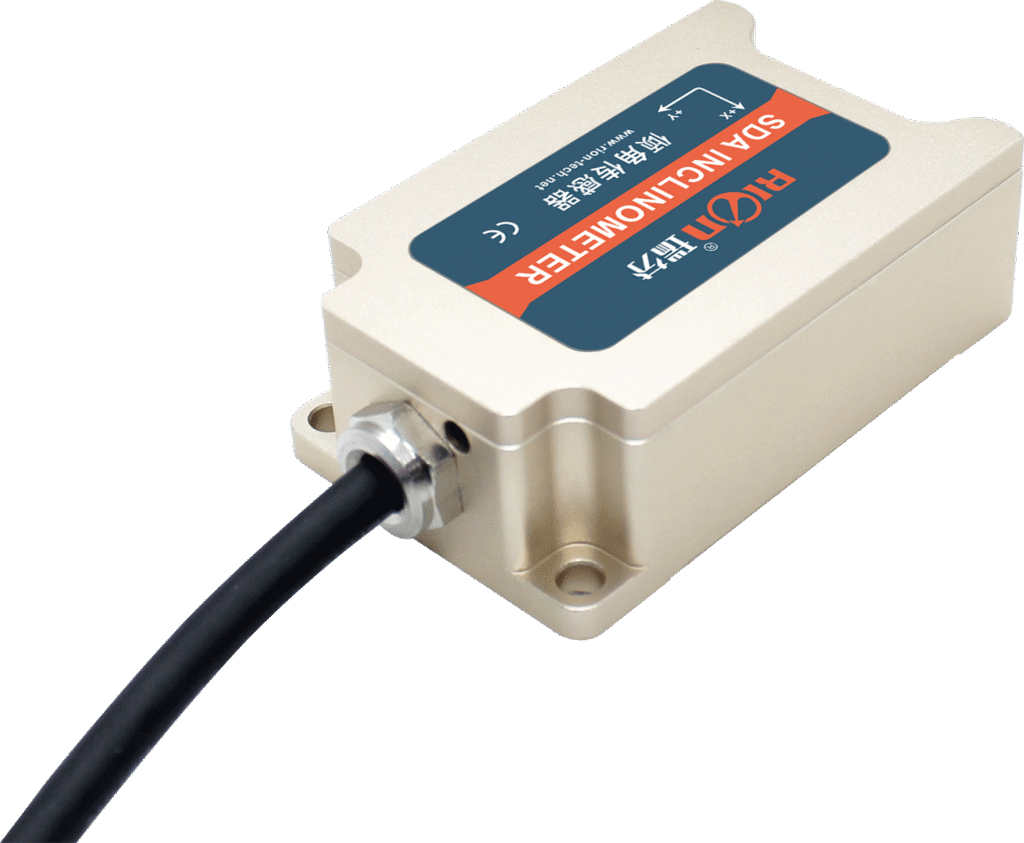

倾角传感器的原理与应用

倾角传感器是一种能够测量物体相对于水平面或垂直面倾斜角度的电子设备，在现代工业自动化和精密测量领域发挥着重要作用。这种传感器通过感知重力加速度在不同方向上的分量变化，精确计算出被测物体的倾斜状态，并将角度信息转换为电信号输出。从大型工程机械到微型消费电子产品，倾角传感器的应用范围极为广泛。

倾角传感器通常也被称为倾斜仪、倾角计或水平传感器，其核心功能是检测物体在静态或准静态条件下的角度变化。与陀螺仪等动态测量设备不同，倾角传感器更适合测量缓慢变化或固定的倾斜角度。根据测量原理的不同，主要分为固体摆式、液体摆式、气体摆式和MEMS式等几种类型，每种类型都有其特定的应用场景和性能特点。

倾角传感器的工作原理

固体摆式倾角传感器基于物理摆原理工作，内部包含一个可自由摆动的质量块，当传感器随被测物体倾斜时，质量块在重力作用下保持垂直方向，通过测量质量块与传感器壳体之间的相对位移，可以计算出倾斜角度。这种传感器通常采用电位计、电容或电感等方式检测位移量，具有结构简单、可靠性高的特点。

液体摆式倾角传感器则利用导电液体的表面始终与重力方向垂直的特性。传感器内部装有特殊导电液体和电极阵列，当传感器倾斜时，液面保持水平，导致不同电极间的导电面积发生变化，通过测量电极间的电阻或电容变化即可确定倾斜角度。这种传感器对振动不敏感，适合在移动设备上使用。

MEMS倾角传感器采用微机电系统技术，核心是一个微型加速度计芯片。该芯片通过检测质量块在重力作用下产生的微小位移，测量出重力加速度在各个轴向的分量，再通过三角函数计算得出倾斜角度。MEMS传感器体积小、功耗低、成本适中，是目前应用最广泛的倾角测量解决方案。

倾角传感器的主要类型

单轴倾角传感器只能测量一个平面内的倾斜角度，适用于只需要监测单一方向倾斜的应用场合。这类传感器结构相对简单，成本较低，常见于水平仪、简单报警装置等产品中。使用时需要确保测量方向与传感器敏感轴对齐，否则会导致测量误差。

双轴倾角传感器可以同时测量两个相互垂直方向上的倾斜角度，提供更全面的姿态信息。大多数工程应用都采用双轴传感器，如工程机械调平、平台稳定控制等。双轴测量能够计算出物体在空间中的实际倾斜状态，而不仅仅是单一方向的角度变化。

数字输出型倾角传感器内置信号处理电路，直接输出数字角度值，简化了系统集成难度。常见的数字接口包括I2C、SPI、RS232、RS485和CAN等，用户可以根据系统需求选择合适的通信协议。数字传感器通常还具备温度补偿、滤波算法等高级功能，测量精度更高。

模拟输出型倾角传感器则输出与倾斜角度成比例的电压或电流信号，如0-5V、0-10V或4-20mA等标准工业信号。这类传感器便于与PLC、DCS等传统工业控制系统连接，在工业自动化领域应用广泛。模拟输出虽然简单可靠，但易受线路干扰和传输距离影响。

倾角传感器的关键性能参数

测量范围是指传感器能够准确测量的最大倾斜角度，通常以度(°)为单位表示。常见规格有±5°、±15°、±30°、±60°和±90°等，选择时需要根据实际应用需求确定。超出测量范围使用可能导致精度下降或传感器损坏。一些特殊设计的全量程传感器可以测量360°全方位角度。

精度是衡量传感器性能的核心指标，表示测量值与真实值之间的最大偏差。倾角传感器的精度通常表示为±0.1°、±0.5°等，高精度产品可达±0.01°甚至更高。需要注意的是，精度指标往往与温度稳定性、重复性等参数相关，实际使用中还需考虑安装误差、振动干扰等因素的影响。

分辨率是指传感器能够识别的最小角度变化，决定了系统对微小倾斜的敏感程度。高分辨率传感器可以检测到0.001°级别的角度变化，适用于精密调平和对微小位移敏感的场合。分辨率与精度不同，即使传感器能检测到微小变化，也不意味着这些测量值都绝对准确。

响应时间反映传感器从角度变化到输出稳定读数所需的时间，对动态应用尤为重要。大多数倾角传感器的响应时间在几十毫秒到几百毫秒之间，滤波设置会影响这一参数。在移动设备或振动环境中使用时，需要权衡响应速度与抗干扰能力的关系。

倾角传感器的选型要点

应用环境分析是选型的基础工作。需要明确传感器将工作在室内还是户外，温度范围如何，是否存在振动、冲击或电磁干扰等特殊条件。恶劣环境应选择相应防护等级(IP等级)的产品，防爆区域则需选用本质安全型设计。

测量需求评估包括确定所需测量轴数(单轴/双轴)、角度范围、精度要求和输出方式等。工程机械调平通常需要±30°范围、0.1°精度的双轴传感器；而大坝监测可能需要±15°范围但精度达0.01°的高稳定性产品。不同应用对传感器的侧重点差异很大。

安装方式考虑同样重要。倾角传感器有平面安装、侧面安装和轴安装等多种方式，需要与被测物体的结构相匹配。同时考虑安装面的平整度、固定方法(螺丝固定、磁吸固定等)以及可能的安装误差补偿需求。不当安装会引入额外测量误差。

系统集成需求包括供电电压、信号接口、防护等级等。工业现场通常需要12-36V宽电压供电、4-20mA或RS485输出；而移动设备可能更倾向3.3V或5V供电、I2C数字接口。提前规划这些细节可以避免后期兼容性问题。

倾角传感器的安装与调试

安装位置选择应尽量靠近需要监测倾斜的关键部位，减少机械传递误差。同时考虑便于布线、维护和防护的位置。避免将传感器安装在振动剧烈或温度极端的位置，必要时可采用隔离支架减少干扰。

机械安装需要确保传感器底座与被测物体牢固连接，安装面平整清洁。使用合适的螺丝规格和紧固扭矩，避免因安装应力导致传感器壳体变形。对于高精度应用，建议使用定位销或校准工装保证安装方位准确。

电气连接要按照产品说明书正确接线，注意电源极性和信号线匹配。长距离传输时，模拟信号建议采用屏蔽电缆并单端接地；数字RS485接口需注意终端电阻设置。供电电源应有足够的容量和稳定性，必要时增加滤波电路。

参数配置与校准是调试关键步骤。根据应用需求设置滤波参数、输出范围和通信地址等。大多数倾角传感器提供零位校准功能，安装固定后应在已知水平位置执行校准，消除安装误差。一些高级产品还支持多点校准和温度补偿参数设置。

倾角传感器的日常维护

定期检查包括外观检查(有无松动、腐蚀)、连接器状态和固定件紧固情况。对于安装在恶劣环境中的传感器，建议建立定期检查制度，及时发现并处理潜在问题。检查周期可根据环境恶劣程度设为3个月至1年不等。

性能验证可通过与已知角度的参考面比对进行。简单方法是将传感器安装在精密水平平台上，观察零位偏差；或在不同倾斜角度下与高精度倾角仪对比读数。发现偏差超出允许范围时，应重新校准或考虑更换传感器。

清洁保养对于暴露在粉尘、油污环境中的传感器尤为重要。使用适当的清洁剂和软布清理传感器外壳，注意不要使用腐蚀性化学品。清洁前应断开电源，避免液体渗入内部电路。保持传感器表面清洁有助于散热和防止腐蚀。

故障处理需要系统化的方法。常见问题如无输出信号、读数漂移、通信中断等，可能由电源问题、接线错误、传感器损坏或环境影响导致。按照从简单到复杂的顺序排查：先检查电源和接线，再测试传感器单独工作状态，最后分析环境干扰因素。

倾角传感器的典型应用

工程机械领域大量使用倾角传感器实现安全控制和作业辅助。起重机、高空作业平台的防倾翻保护系统依靠倾角传感器监测车体姿态，在危险角度触发报警并限制操作。挖掘机、推土机等设备的智能调平系统也利用倾角传感器自动保持工作装置的水平或设定坡度。

建筑监测系统中，倾角传感器用于监测大坝、桥梁、高层建筑等结构的微小倾斜变化。通过长期记录和分析倾斜数据，可以评估结构安全状态，及时发现不均匀沉降或变形等隐患。这类应用通常需要高精度、高稳定性的传感器，并能耐受户外恶劣环境。

太阳能跟踪系统利用倾角传感器优化光伏板朝向。通过实时监测支架的水平和垂直角度，控制系统可以驱动电机调整面板位置，使其始终正对太阳，显著提高发电效率。这类应用对传感器的温度稳定性和抗紫外线能力有特殊要求。

医疗设备中的倾角传感器用于病床、手术台等设备的姿态控制。电动病床通过倾角传感器监测各段角度，实现平稳的姿态调整；放射治疗设备则利用高精度倾角仪确保照射角度的准确性。医疗应用对传感器的可靠性和安全性要求极高。

交通运输领域同样广泛应用倾角传感器。铁路轨道检测车使用高精度倾角仪测量轨道几何参数；货车装载监控系统通过倾角变化检测货物移位；汽车电子稳定程序(ESP)也依赖倾角传感器判断车辆姿态。这些应用通常需要满足相应的车规或铁路标准。
