感应同步器如何实现精准测量及安装注意事项

感应同步器是一种基于电磁感应原理工作的精密测量装置，广泛应用于工业自动化、数控机床和航空航天等领域。它的核心工作原理类似于变压器，通过电磁耦合实现位置或角度的精确测量。这种设备由固定部分（定尺或定子）和移动部分（滑尺或转子）组成，当两部分相对运动时，会产生特定的电信号变化，从而实现对位移量的高精度检测。

在结构上，感应同步器通常采用平面绕组设计，定子和转子上都刻有精密的绕组图案。这些绕组经过特殊排列，当两部分相对移动时，绕组间的互感系数会随位置变化而改变。这种变化被检测电路捕捉并转换为电信号，经过处理后即可得到精确的位置信息。不同于光学编码器依赖光栅和光电检测，感应同步器完全依靠电磁感应工作，使其对环境条件如灰尘、油污等有更好的耐受性。

电磁感应现象是感应同步器工作的物理基础。当交流电通过定子绕组时，会在周围空间产生交变磁场，这个磁场又在转子绕组中感应出电动势。感应电动势的大小和相位取决于转子相对于定子的位置。通过精心设计的绕组分布和信号处理技术，可以将机械位移转换为高精度的电信号输出。

感应同步器的类型与结构

根据测量对象的不同，感应同步器主要分为直线式和旋转式两大类。直线式感应同步器用于测量线性位移，由定尺和滑尺组成；旋转式感应同步器则用于测量角度位移，由转子和定子构成。两种类型虽然测量对象不同，但工作原理基本相同，都是利用电磁耦合的变化来检测相对位移。

直线式感应同步器的定尺通常是一块平整的金属基板，上面刻有精确的周期性绕组。这些绕组采用印刷电路工艺制作，精度可达微米级。滑尺则包含两组空间上错开一定角度的励磁绕组，当它沿定尺移动时，两组绕组感应出的信号会有相位差，这个相位差与位移量成正比。直线式感应同步器的测量范围理论上可以无限延长，只需将多个定尺拼接使用，这使得它特别适合大型机床的位置检测。

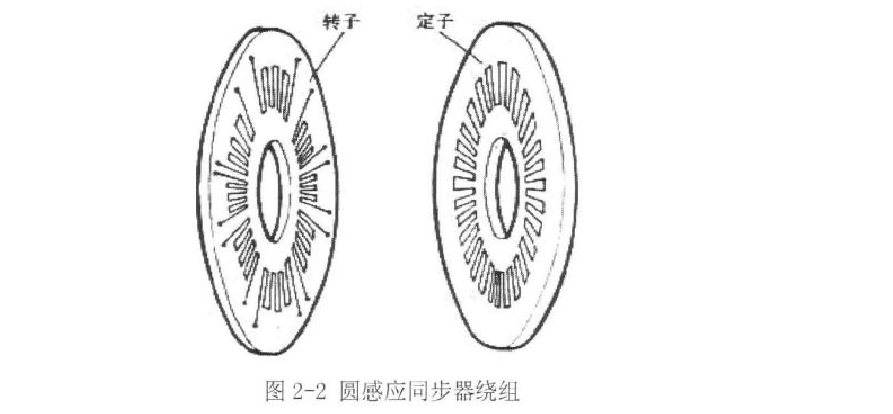

旋转式感应同步器的结构类似于电动机，定子固定在机座上，转子则安装在旋转轴上。转子和定子上都有精密分布的绕组，通常采用正弦波分布以获得良好的信号质量。旋转式感应同步器可以实现360度连续测量，分辨率可达角秒级，在高精度转台和天文仪器中有广泛应用。根据精度要求不同，旋转式感应同步器又可分为多极型和单极型，多极型通过在圆周上布置多个电气周期来提高分辨率。

感应同步器的绕组设计直接影响其性能指标。常见的绕组形式包括连续绕组、分段绕组和正弦绕组等。连续绕组结构简单但精度有限；分段绕组可以提高精度但增加工艺难度；正弦绕组能够产生接近理想的正弦输出信号，有利于提高测量分辨率。现代感应同步器多采用组合式绕组设计，兼顾精度、分辨率和工艺可行性。

感应同步器的信号处理系统

感应同步器的信号处理系统是将原始感应信号转换为可用位置信息的关键环节。典型的信号处理系统包括励磁电路、信号调理电路和位置解算电路三大部分。励磁电路负责为感应同步器的励磁绕组提供稳定的交流激励信号，这个信号的频率和稳定性直接影响测量精度。常用的励磁频率在1kHz到10kHz之间，频率过高会增加涡流损耗，频率过低则可能引入工频干扰。

从感应绕组输出的信号通常很微弱，且含有各种噪声，需要通过信号调理电路进行放大和滤波。调理电路一般采用仪表放大器作为前置放大，配合带通滤波器消除频带外噪声。由于感应信号幅度会随间隙变化而改变，有些系统还会加入自动增益控制(AGC)电路来稳定信号幅度。经过调理后的信号成为幅值稳定、噪声低的”干净”信号，可以送入后续的解算电路。

位置解算是信号处理的核心，其任务是从两相感应信号中提取出精确的位置信息。传统的解算方法采用鉴相技术，通过比较两路信号的相位差来确定位置。现代系统则越来越多地采用数字信号处理技术，先将模拟信号高速采样数字化，然后用专用算法在数字域完成位置计算。这种方法灵活性高，可以通过软件调整各种参数，还能方便地实现非线性补偿和误差校正。

随着微电子技术的发展，感应同步器的信号处理系统日益集成化和小型化。专用集成电路(ASIC)和现场可编程门阵列(FPGA)的应用大大提高了系统的可靠性和性价比。一些先进的数字解算芯片甚至将整个信号处理链集成在单颗芯片中，只需外接少量元件即可构成完整的测量系统，极大简化了设计难度和生产成本。

感应同步器的性能特点

感应同步器作为精密测量元件具有多项独特优势，使其在众多领域成为首选的位置检测方案。高精度是感应同步器最显著的特点，优质的感应同步器可以达到±1微米以内的线性测量精度或±1角秒以内的角度测量精度。这种高精度来源于电磁感应原理本身的无接触特性和精密的绕组制造工艺。由于没有机械接触，感应同步器不会产生磨损，精度可以长期保持稳定。

抗干扰能力强是感应同步器的另一大优势。相比于光学测量器件，感应同步器对灰尘、油雾、振动等工业环境常见干扰因素有很强的免疫力。它的金属结构还能提供良好的电磁屏蔽，只要采取适当的防护措施，即使在强电磁干扰环境下也能可靠工作。这种鲁棒性使感应同步器特别适合工厂车间、野外设备等恶劣环境。

感应同步器的温度稳定性也十分出色。精心设计的感应同步器在宽温度范围内能保持稳定的性能，温度系数通常小于0.5ppm/°C。这是因为电磁感应原理本身对温度不敏感，而且定子和转子可以采用热膨胀系数匹配的材料制作，进一步减小温度影响。某些特殊型号甚至能在-55°C至+150°C的极端温度下正常工作。

维护简单、寿命长是感应同步器深受用户欢迎的重要原因。由于没有接触摩擦和易损件，感应同步器几乎不需要定期维护，只需保持清洁和防止物理损伤即可。很多安装在上世纪七八十年代的感应同步器至今仍在正常工作，这种可靠性在工业测量领域难能可贵。此外，感应同步器的平均无故障时间(MTBF)通常超过10万小时，远高于大多数电子设备。

感应同步器的典型应用

数控机床是感应同步器应用最为广泛的领域之一。在高精度数控铣床、车床和磨床上，感应同步器被用作位置反馈元件，构成全闭环控制系统。与半闭环系统相比，全闭环系统可以消除滚珠丝杠等传动部件的误差，提供更高的加工精度。直线式感应同步器直接测量工作台的实际位置，分辨率可达0.1微米，满足超精密加工的要求。旋转式感应同步器则常用于测量主轴转角或旋转工作台的位置，在齿轮加工和复杂曲面切削中发挥关键作用。

航空航天领域对感应同步器有着特殊需求。飞机上的舵面位置、起落架状态、发动机油门角度等关键参数都需要可靠精确的测量，感应同步器因其耐环境性强、可靠性高而成为理想选择。航天器上的太阳能电池板展开机构、天线指向系统等也广泛采用感应同步器进行位置监测。在这些应用中，感应同步器不仅要提供高精度测量，还要经受住剧烈振动、温度循环和宇宙辐射的考验。

军工和船舶领域同样依赖感应同步器的高性能。舰炮的俯仰和方位控制、雷达天线的转向系统、潜望镜的稳定平台等都需要精确的角度测量。感应同步器无接触的工作方式使其特别适合这些需要长期可靠运行的关键系统。在潜艇的惯性导航系统中，高精度的旋转式感应同步器用于测量陀螺仪转子的位置，为导航计算机提供重要输入数据。

工业自动化生产线上的许多精密定位场合也采用感应同步器。例如液晶面板制造中的曝光机、半导体设备中的晶圆定位系统、精密测量仪器中的移动平台等。这些应用通常需要亚微米级的定位精度和长期稳定性，感应同步器能够很好地满足要求。此外，一些特殊形式的感应同步器还被用于机器人关节角度测量、医疗CT扫描机旋转位置检测等专业领域。

感应同步器的安装与维护

正确的安装对发挥感应同步器的性能至关重要。直线式感应同步器安装时需特别注意定尺的平直度和滑尺的间隙控制。定尺通常安装在机床固定部分，必须保证其安装面的平面度误差在允许范围内，否则会导致测量误差。滑尺与定尺之间的气隙一般控制在0.25mm±0.05mm范围内，间隙过大会减弱信号，间隙过小则可能引起摩擦。安装完成后应使用示波器或专用仪器检查信号质量，确保各点信号幅度均匀。

旋转式感应同步器的安装重点在于保证转子和定子的同心度。转子通常通过精密联轴器与旋转轴连接，必须仔细调整消除偏心。定子安装时要确保与转子平行，间隙均匀控制在设计值附近。对于高精度应用，安装后应在不同转角位置检查信号一致性，必要时进行机械调整。无论是直线式还是旋转式感应同步器，安装过程中都要避免强冲击和过度用力，以免损坏精密绕组。

感应同步器的日常维护相对简单，但也不可忽视。定期清洁是基本的维护工作，可使用无绒布蘸取少量酒精轻轻擦拭绕组表面，去除积累的灰尘和油污。清洁时注意不要使用腐蚀性溶剂或研磨材料，以免损伤绕组绝缘。对于暴露在恶劣环境中的感应同步器，应检查防护密封是否完好，防止切削液、金属粉末等污染物侵入内部。

定期检查电气连接和信号质量也是重要的维护内容。检查接插件是否氧化松动，电缆是否有磨损，接地是否良好。有条件的话可以记录关键点的信号幅度和波形，与初始数据比较，及时发现潜在问题。如果发现信号异常，应先检查安装状态和电气连接，排除外部因素后再考虑更换感应同步器本身。大多数感应同步器故障实际上是由安装松动、电缆损坏或接口问题引起的，真正的元件故障相对少见。

长期不用的感应同步器应采取防潮防锈措施。存放在干燥清洁的环境中，避免高温高湿和腐蚀性气体。旋转式感应同步器存放期间最好定期手动旋转转子，防止轴承产生静变形。重新启用长期存放的感应同步器时，应进行全面检查和性能测试，确认正常后再投入正式使用。
