平衡探测器是什么，有哪些特点和使用注意事项

平衡探测器作为一种精密的测量设备，因其出色的噪声抑制能力和高灵敏度，在众多领域发挥着不可替代的作用。这种设备通过巧妙的设计原理，能够从复杂的背景噪声中提取出有价值的信号，为科研人员和工程师提供了可靠的数据支持。

平衡探测器的工作原理

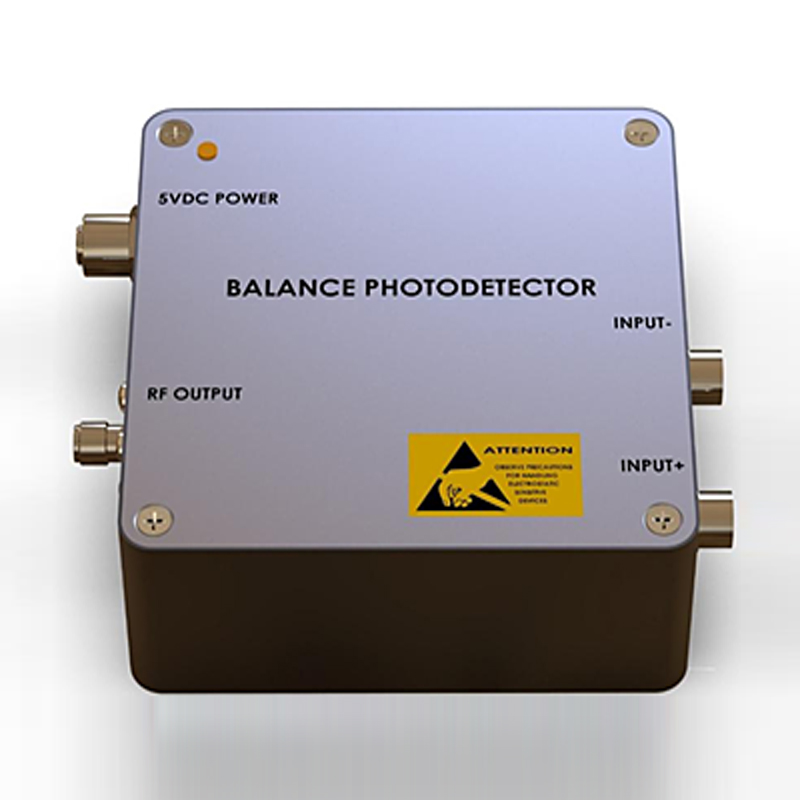

平衡探测器的核心思想在于利用差分测量技术消除共模噪声。其基本结构通常包含两个匹配的光电二极管或光电探测器，这两个探测器以对称方式排列并连接在差分放大器的两个输入端。当光信号输入时，一个探测器接收信号光和本地振荡光，另一个探测器则仅接收本地振荡光。两路信号经过光电转换后，在差分放大器中进行相减处理。

这种设计的精妙之处在于，任何同时作用于两个探测器的共模干扰（如电源波动、环境温度变化等）都会被差分放大器有效地抑制。只有那些在两个探测器上表现不同的信号成分（即真正的测量信号）才会被放大输出。这种共模抑制能力使得平衡探测器能够检测到极其微弱的光信号，甚至可以达到单光子级别的高灵敏度。

在实际工作中，平衡探测器需要保持两个通道的高度对称性。任何不对称因素，如探测器响应度不一致、电路元件参数不匹配等，都会降低系统的共模抑制比。因此，高质量的平衡探测器通常会采用精密匹配的元件，并可能包含校准电路来补偿不可避免的小幅不对称。

平衡探测器的技术特点

平衡探测器最显著的技术优势是其卓越的噪声抑制能力。在常规探测器中，环境噪声和电子器件本身的噪声往往掩盖了微弱的有效信号。而平衡探测器通过差分测量原理，能够将共模噪声降低数十甚至上百分贝，使得信号的信噪比得到显著提升。这种特性使其特别适合在噪声环境中进行精密测量。

灵敏度是平衡探测器的另一大特点。由于有效地抑制了噪声基底，平衡探测器能够检测到极其微弱的光功率变化。一些高性能的平衡探测器可以达到接近量子极限的灵敏度，这对于量子光学、精密光谱学等前沿研究领域至关重要。同时，平衡探测器通常具有较宽的动态范围，既能检测微弱信号，也能处理相对较强的光输入而不过载。

频率响应特性也是平衡探测器的重要技术指标。现代平衡探测器能够工作在从直流到数GHz的频率范围内，满足不同应用场景的需求。高速平衡探测器在光通信、量子密钥分发等领域发挥着关键作用。此外，平衡探测器的线性度、稳定性等参数也直接影响着测量结果的准确性，这些都需要在设计和制造过程中精心优化。

平衡探测器的主要应用领域

在光通信系统中，平衡探测器扮演着至关重要的角色。特别是在相干光通信技术中，平衡探测器用于解调携带信息的调制光信号。它能够同时检测光信号的幅度和相位信息，极大地提高了通信系统的容量和传输距离。随着光纤通信向更高速率发展，平衡探测器的性能直接决定了系统的整体表现。

量子光学研究是平衡探测器的另一个重要应用领域。在量子纠缠态制备、连续变量量子密钥分发等实验中，平衡探测器用于测量光场的量子噪声特性。其高灵敏度和低噪声特性使研究人员能够观察到微妙的量子效应，推动了量子信息科学的发展。许多开创性的量子光学实验都依赖于平衡探测器提供的精确测量数据。

精密测量和计量领域也广泛采用平衡探测器技术。在激光干涉仪、重力波探测等高端测量设备中，平衡探测器帮助科学家们提取出淹没在噪声中的微小信号。例如，在著名的LIGO重力波观测实验中，平衡探测器技术被用于检测由遥远宇宙事件引起的极其微弱的空间畸变，这些畸变只有原子核直径的千分之一大小。

平衡探测器的性能优化

提升平衡探测器的性能需要从多个方面入手。光电二极管的选择至关重要，需要综合考虑响应度、暗电流、结电容等参数。高速应用通常选用PIN型光电二极管，而高灵敏度应用可能倾向于雪崩光电二极管。两个探测器的匹配度直接影响共模抑制比，因此需要挑选参数高度一致的配对器件。

电路设计是另一个关键因素。前置放大器的噪声系数、带宽、增益等参数需要精心设计。采用低噪声运算放大器、优化电路布局、减少寄生参数等措施都能有效提升系统性能。有些高端平衡探测器还会加入自动平衡调节电路，实时补偿因温度变化等因素导致的微小不平衡。

封装和屏蔽技术也不容忽视。良好的电磁屏蔽可以防止外部干扰耦合到敏感的信号链中。光学部分的设计需要考虑光路的对称性和稳定性，避免机械振动等因素破坏平衡状态。对于高频应用，传输线设计和阻抗匹配也至关重要，以防止信号反射和失真。

平衡探测器的实际使用注意事项

在实际使用平衡探测器时，正确的操作步骤能够确保获得最佳性能。开机后应给予足够的预热时间，使内部电路达到稳定工作状态。许多平衡探测器需要定期校准，以维持高共模抑制比。校准过程通常涉及调整内部电位器或通过软件界面设置补偿参数，应严格按照制造商提供的程序进行。

光路对准是保证测量准确性的关键环节。入射光需要均匀照射两个光电二极管的有效区域，任何不对准都会降低系统性能。使用适当的光学元件，如分束器、反射镜等，可以帮助实现理想的光路配置。同时，应注意控制环境光的影响，必要时使用遮光罩或在不透光环境中工作。

信号连接和处理也需要注意细节。使用高质量的屏蔽电缆连接探测器输出，避免引入额外噪声。后续信号处理电路的输入阻抗应与探测器输出阻抗匹配，防止信号反射。数据分析时，了解探测器的噪声特性和线性范围有助于正确解读测量结果，避免误判。

平衡探测器技术的发展现状

当前市场上的平衡探测器产品已经相当成熟，能够满足大多数科研和工业应用的需求。商用平衡探测器覆盖了从低速高灵敏度到高速宽带的各种规格，用户可以根据具体需求选择合适的型号。一些高端产品集成了温度控制、自动校准等高级功能，进一步简化了使用流程并提高了测量稳定性。

技术创新仍在持续推动平衡探测器性能边界的扩展。新型半导体材料的应用，如砷化铟镓光电二极管，提供了更高的响应速度和更低的暗电流。集成电路技术的进步使得更复杂的信号处理功能可以被集成到探测器模块中。同时，数字信号处理技术的引入为平衡探测器带来了更灵活的信号提取和分析能力。

在特殊应用领域，定制化的平衡探测器解决方案日益增多。针对太赫兹探测、中红外波段等特殊波长范围，研究人员开发了专用平衡探测器系统。这些定制化产品虽然产量小，但对推动相关领域的研究具有不可替代的价值。随着制造工艺的进步，一些原本需要定制的高性能平衡探测器也逐渐走向商业化。

平衡探测器的选型指南

选择合适的平衡探测器需要考虑多个因素。工作波长范围是最基本的选型参数，不同材料的光电二极管对应不同的敏感波长，如硅器件适用于可见光和近红外，而铟镓砷器件则覆盖更长的红外波段。确保所选探测器的光谱响应范围匹配实际应用的光源波长至关重要。

带宽需求是另一个关键考量因素。低速应用如常规光学测量可能只需要几MHz带宽，而光通信或量子光学实验则可能需要GHz级的高速响应。选择过高带宽的探测器不仅增加成本，还可能引入不必要的噪声；而带宽不足则会限制信号保真度。用户应根据信号特征合理选择。

灵敏度和动态范围要求也需要仔细权衡。高灵敏度探测器能够检测更微弱的信号，但通常动态范围较小，容易在强光下饱和。有些应用场景可能需要可调增益的平衡探测器，以适应不同强度的信号输入。此外，封装形式、接口类型、供电要求等实际因素也会影响最终的选择决策。

平衡探测器作为现代精密测量技术的重要组成部分，其价值已经得到广泛认可。从基础科学研究到高端工业应用，平衡探测器以其独特的性能优势解决了许多传统测量方法难以应对的挑战。随着技术的不断进步，平衡探测器将继续在各个领域发挥关键作用，为人类探索自然和推动技术发展提供强有力的工具支持。
