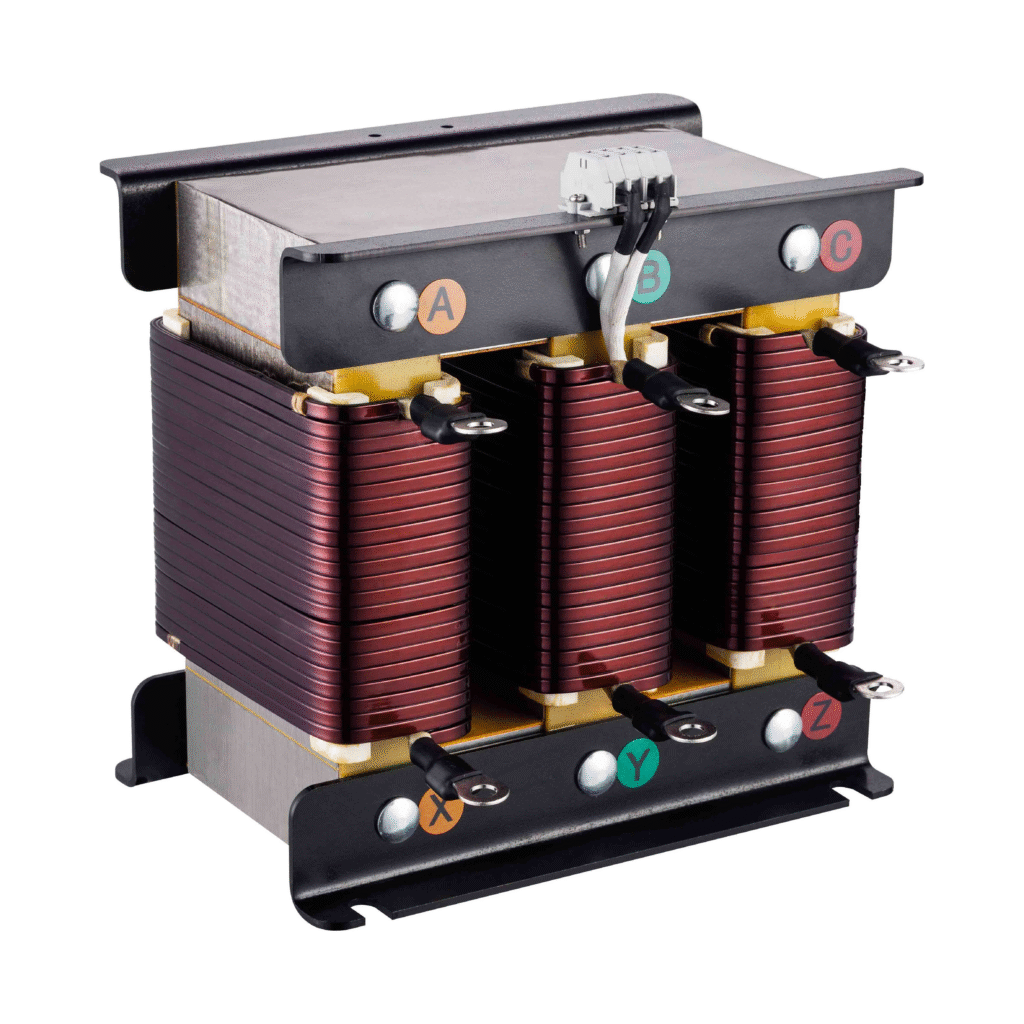

电抗器是什么，有什么作用

电抗器是电力系统中不可或缺的无功补偿设备，本质上是一种特殊设计的电感线圈。它的核心功能是通过产生感性阻抗，对交流电路中的电流进行调节和控制。在电力系统中，电抗器如同”交通管制员”，通过吸收或释放无功功率，维持电压稳定，抑制谐波干扰，保障电力设备安全运行。

其工作原理基于电磁感应定律。当交流电流通过线圈时，会产生与电流变化方向相反的感应电动势，形成对电流的阻碍作用。这种感抗大小与电流频率和线圈电感量成正比，数学表达式为X_L=2πfL。正是这种特性使电抗器能够有效限制短路电流、滤除高频谐波、改善功率因数。

不同于变压器的能量转换功能，电抗器主要通过阻抗特性发挥作用。它的结构通常由绕组、铁芯（或空心结构）和绝缘系统构成。铁芯式电抗器通过硅钢片叠压减少涡流损耗，空心电抗器则利用空气介质避免磁饱和，各类型号的设计都针对特定应用场景优化。

电抗器的主要类型与结构特点

按功能用途划分，电抗器可分为串联电抗器、并联电抗器、滤波电抗器、限流电抗器等基本类型。串联电抗器串联在电容器回路中，主要抑制合闸涌流和滤除特定次谐波；并联电抗器则并联在高压输电线路上，用于补偿线路的电容效应，防止过电压。

铁芯电抗器与空心电抗器的区别体现在磁路设计上。铁芯式通过导磁材料集中磁力线，具有体积小、成本低的优势，但存在磁饱和风险；空心式采用环氧树脂固化的多层绕组结构，线性度好但占地面积较大。干式电抗器采用空气自然冷却，油浸式则通过绝缘油散热，后者多用于高压大容量场景。

特殊设计的电抗器满足特定需求：分裂电抗器具有中间抽头，可同时实现限流和电压调节；调谐电抗器与电容器组成谐振回路，精准滤除目标谐波；饱和电抗器通过直流偏磁控制电感量，实现动态无功补偿。这些特殊结构展现了电抗器技术的工程智慧。

电抗器的关键技术参数解读

额定电流和额定电压是电抗器的核心参数，决定了设备的安全运行范围。选择时需考虑系统最大工作电流和可能出现的过电压情况，通常留有20%左右的裕度。电感量的标称值需与实际系统阻抗匹配，例如滤波电抗器的感抗值需与电容器容抗在特定谐波频率下形成谐振。

品质因数Q值反映电抗器的效能，定义为感抗与等效电阻的比值。高Q值电抗器能量损耗小，但可能放大谐振风险；低Q值电抗器阻尼效果好，更适合需要抑制谐振的场合。绝缘等级标注了绕组材料的耐温能力，B级（130℃）、F级（155℃）等分级对应不同的温升限值。

温升和噪声是重要的性能指标。优质电抗器通过优化磁密分布和散热结构，将温升控制在45K以内。噪声主要来源于铁芯磁致伸缩和绕组振动，低噪声设计采用阶梯叠片铁芯和缓冲减震装置，使运行噪声低于65分贝。

电抗器的典型应用场景

在输配电系统中，并联电抗器是超高压线路的标准配置。500kV及以上线路由于分布电容效应，轻载时会出现电压升高现象。安装线路末端的地面电抗器可吸收容性无功，将电压波动控制在±5%以内。变电站内的电容器组配套串联电抗器，既能抑制合闸涌流，又能避免与系统阻抗形成谐振。

工业领域大量使用滤波电抗器治理谐波污染。变频器、中频炉等设备产生的高次谐波通过LC滤波装置滤除，其中电抗器参数需精确匹配谐波频谱。例如针对6脉波整流器产生的5、7次谐波，滤波电抗器与电容器组成调谐在250Hz（5次谐波）的串联谐振回路。

新能源系统中，电抗器的作用日益突出。光伏逆变器输出端加装滤波电抗器，可减少高频开关谐波对电网的污染；风电场集电线路安装动态无功补偿装置中的电抗器，帮助维持电网电压稳定。电动汽车充电桩的直流侧也需配置平波电抗器，抑制电流脉动。

电抗器的选型设计要点

系统参数匹配是选型的基础。需准确计算系统短路容量、谐波频谱、无功需求等参数。例如选择限流电抗器时，其额定阻抗应使短路电流限制到断路器开断能力范围内。环境因素同样关键：高海拔地区需选用加强绝缘型；潮湿场所应选择防潮封装结构；存在腐蚀性气体的化工厂需要不锈钢外壳保护。

散热设计直接影响设备寿命。自然冷却电抗器需保证足够的通风间距，强迫风冷型要预留风机安装位置。对于大容量电抗器（如1000kVar以上），常采用垂直安装的蜂窝状气道结构，利用烟囱效应增强对流散热。噪声控制方面，室内安装时应选择低噪声型号，必要时加装隔音罩。

经济性评估需全生命周期考量。虽然空心电抗器初期成本较高，但其免维护特性可降低长期运维费用；油浸式电抗器需要定期油化验和密封维护，适合对空间要求严格的变电站。节能型非晶合金铁芯电抗器虽然价格昂贵，但空载损耗可比传统硅钢片降低70%。

电抗器的安装与运行维护

安装布置需遵循电磁兼容原则。多台电抗器并排安装时，应保持至少本体直径的间距以避免磁场干扰。垂直排列的干式电抗器要确保吊装空间，户内安装需考虑楼板承重。电缆连接部位使用铜铝过渡端子，防止电化学腐蚀。接地系统必须可靠，通常要求接地电阻小于4Ω。

调试检测包括多项关键测试：直流电阻测量验证绕组完整性；工频耐压试验检查绝缘强度（试验电压一般为2倍额定电压+1kV）；电感量测试需在不同电流下进行，确认线性度符合要求。投运初期应进行红外热成像检测，及时发现局部过热点。

日常维护要点涵盖定期巡检项目：观察绕组表面有无爬电痕迹，检查紧固件是否松动，清洁绝缘子积灰。油浸式电抗器需定期取油样检测水分含量和击穿电压。每3年应进行绕组变形测试，通过频响分析曲线对比判断内部结构变化。

电抗器的常见故障与处理

过热故障通常由过载或散热不良引起。表现为温度报警或红外检测热点，需立即降低负载并检查冷却系统。长期过热会导致绝缘老化加速，实测温升超过限值时应考虑增容改造。对油浸式设备，油温异常可能预示内部绕组短路或铁芯多点接地故障。

绝缘劣化是主要安全隐患。局部放电检测可发现早期绝缘缺陷，超声波检测仪能定位放电点位置。受潮的干式电抗器需进行热风干燥处理，当绝缘电阻低于1MΩ/kV时应停止运行。油浸式设备出现乙炔气体需警惕内部放电，氢气含量超标可能指示铁芯过热。

异常振动和噪声多源于机械松动或电磁振动。检查紧固螺栓扭矩是否达标（通常要求30-50N·m），铁芯夹件是否出现位移。电磁噪声异常可能是磁密过高导致铁芯饱和，需核实运行电压是否超标。对空心电抗器，周边金属构件形成的闭合回路会引发附加振动，需进行电磁屏蔽改造。

电抗器与其他电力设备的协同工作

与电容器的配合构成无功补偿系统。串联电抗器抑制电容器投切涌流，避免5-7倍额定电流的冲击。在谐波治理中，两者组成调谐滤波器，例如在5次谐波滤除装置中，电抗率选择6%（X_L=6%X_C）形成150Hz串联谐振。

与断路器的协同确保系统安全。限流电抗器可降低短路电流水平，使普通断路器能够切断故障电流。在电动机启动回路中，电抗器降压启动方式需要与时间继电器配合，实现平稳的转矩切换。

在智能电网中，电抗器与可控硅、IGBT等电力电子器件组成SVG装置。通过实时调节电抗器等效阻抗，实现动态无功补偿。这种柔性交流输电系统（FACTS）可将功率因数稳定在0.98以上，显著提升电网稳定性。
