PCB印刷电路板的应用与可靠性测试

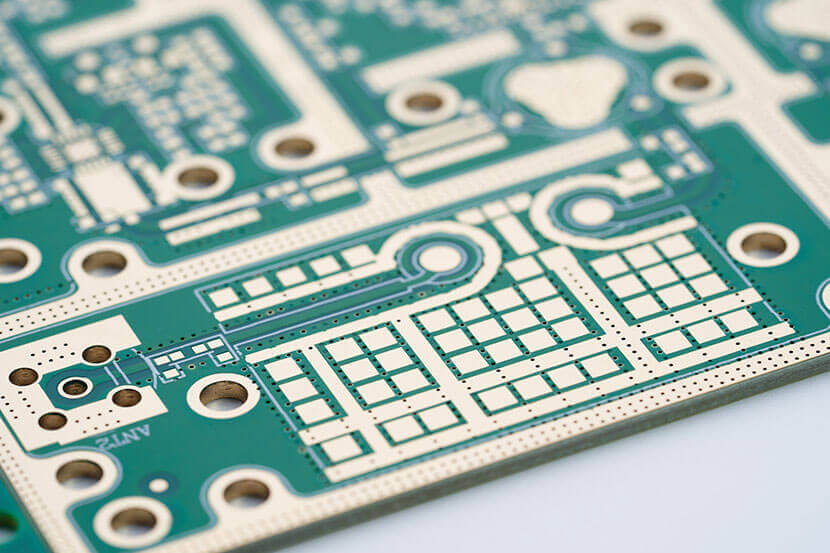

印刷电路板（PCB）是一种用于支持和连接电子元件的基板，通过在绝缘基材上形成导电铜箔图案来实现电子元件之间的电气连接。一块完整的PCB通常由多层材料复合而成，每层都有其特定的功能和作用。

基板材料是PCB的基础，通常采用玻璃纤维增强的环氧树脂（FR-4），这种材料具有良好的绝缘性、机械强度和耐热性。在基板的两面或内层，通过化学沉积和电镀工艺形成薄铜层，这些铜层经过蚀刻后形成所需的电路图案。为了保护铜电路不被氧化和损坏，PCB表面会覆盖一层阻焊油墨，通常是绿色的，但也有红色、蓝色等其他颜色。此外，PCB上还有丝印层，用于标注元件位置、极性标识和其他重要信息。

根据复杂程度和应用需求，PCB可以分为单面板、双面板和多层板。单面板只有一面有导电线路，适用于简单电路；双面板两面都有线路，通过金属化孔连接；多层板则包含多个导电层，通过复杂的互连技术实现高密度布线，广泛应用于计算机、通信设备等高端电子产品中。

PCB制造工艺流程解析

PCB的制造是一个精密而复杂的过程，涉及多个工艺步骤和严格的质量控制。制造过程始于设计文件的准备，工程师使用专业软件将电路原理图转化为PCB布局图，确定每层线路的走向、元件的摆放位置以及钻孔的位置和尺寸。

接下来是基板准备阶段，选择适当类型和厚度的基板材料，进行切割和清洁处理。然后通过光刻工艺将设计好的电路图案转移到铜箔上：先在铜表面涂覆光敏抗蚀剂，然后覆盖具有电路图案的光掩模，曝光后显影，形成抗蚀剂保护下的电路图形。未被保护的铜区域在随后的蚀刻工序中被化学药液去除，只留下所需的电路走线。

对于需要连接不同层的电路，需要进行钻孔和孔金属化处理。钻孔机根据设计文件在精确位置钻出通孔和盲孔，然后通过化学沉积和电镀工艺在孔内形成导电层，实现层间互连。之后应用阻焊油墨保护非焊接区域的电路，并通过丝网印刷添加必要的文字和符号标记。

表面处理是PCB制造的最后关键步骤，常见的处理方式包括热风整平（HASL）、化学镀镍/金（ENIG）、有机可焊性保护层（OSP）等，这些处理能提高焊盘的焊接性能和抗氧化能力。完成所有工序后，PCB经过严格的电气测试和外观检查，确保没有开路、短路或其他缺陷，才能交付客户使用。

PCB设计的关键要素与考量

优秀的PCB设计不仅需要确保电路功能的实现，还要考虑制造可行性、可靠性和成本效益。布局是设计的第一步，合理的元件布局可以减少信号干扰、提高散热效率并优化生产流程。高频元件应尽量靠近相关电路放置，发热元件应分散布置或靠近边缘以利于散热，而连接器则应考虑整机装配的便利性。

布线是PCB设计的核心环节，需要平衡电气性能与制造限制。关键信号线应优先布线，并保持适当的线宽和间距；高速信号线需要注意阻抗控制和长度匹配；电源线和地线应足够宽以降低阻抗，形成良好的电源分配网络。同时，设计者还需遵循制造商的工艺能力规范，如最小线宽线距、最小孔径等参数，确保设计能够被顺利生产。

层叠设计对于多层PCB尤为重要，合理的层叠结构可以改善信号完整性、降低电磁干扰并控制成本。典型的多层板会对称安排信号层和平面层，将高速信号夹在两个参考平面之间，而电源和地层则成对出现以提供去耦电容。设计时还需考虑板材的介电常数、厚度以及铜箔重量等参数对电气特性的影响。

设计验证是确保PCB质量的关键步骤，包括设计规则检查（DRC）、电气规则检查（ERC）以及信号完整性分析。现代EDA工具可以提供实时反馈，帮助设计者及时发现并修正潜在问题，如信号反射、串扰、电源完整性问题等，避免后期昂贵的设计修改。

PCB在不同领域的多样化应用

PCB的应用范围几乎覆盖了所有电子相关领域，不同应用对PCB的性能和结构有着不同的要求。消费电子产品如智能手机、平板电脑和可穿戴设备通常使用高密度互连（HDI）PCB，这种板具有更细的线宽线距、更小的过孔和更高的布线密度，以满足设备小型化和多功能化的需求。

汽车电子系统对PCB的可靠性和环境适应性要求极高。发动机舱内的PCB需要耐受高温、振动和化学腐蚀；安全关键系统如ABS和安全气囊控制单元要求PCB具有极高的可靠性。随着汽车电子化程度的提高，柔性PCB和刚柔结合板在汽车中的应用也日益广泛，用于连接分布在车身不同位置的电子模块。

工业设备和医疗器械中的PCB往往需要特殊的设计考量。工业控制设备可能需要厚铜PCB以承载大电流，或者采用金属基板增强散热；医疗设备如成像系统和患者监护仪则要求PCB具有高稳定性和低噪声特性，某些植入式医疗设备还需要使用生物相容性材料制作的特殊PCB。

航空航天和国防领域对PCB的要求最为严苛。卫星和航天器使用的PCB必须能够承受极端温度变化、真空环境和强烈辐射；军用电子设备则需要考虑电磁兼容性、抗冲击振动以及在恶劣环境下的长期可靠性。这些应用通常采用特殊材料和工艺，如聚酰亚胺基板、陶瓷基板或低释气材料，确保在极端条件下的稳定工作。

PCB技术面临的挑战与解决方案

随着电子设备向更高性能、更小体积方向发展，PCB技术面临诸多挑战。信号完整性问题是高速数字电路设计中的主要挑战之一。当信号频率达到GHz级别时，传输线效应变得显著，信号反射、串扰和损耗可能导致系统故障。解决这一问题需要精确控制阻抗，采用差分信号传输，合理使用端接技术，并通过三维电磁场仿真优化设计。

热管理是另一个重要挑战。高功率密度导致PCB局部温度升高，可能影响元件寿命和系统可靠性。设计者可以采用热通孔、金属芯基板或嵌入式散热片等技术增强散热；合理布局发热元件，避免热集中；对于极端情况，甚至可以考虑液体冷却或相变材料等先进散热方案。

高密度互连带来的制造挑战也不容忽视。微细线路和微小孔加工需要高精度设备和严格工艺控制；多层板层间对准要求越来越高；新材料新工艺的引入增加了制造复杂性。行业通过改进成像技术、开发新型基板材料、优化加工参数等方式应对这些挑战，同时引入自动化检测和智能制造技术提高良品率。

环保法规对PCB产业的影响日益显著。限制有害物质（RoHS）指令禁止使用铅等有害物质，推动无铅焊接工艺的发展；废弃物处理法规要求考虑PCB的可回收性；绿色制造趋势促使业界开发水性清洗工艺、低能耗生产方法等环保解决方案。这些挑战虽然增加了短期成本压力，但长期看推动了技术创新和产业升级。

PCB质量保障与可靠性测试

确保PCB的质量和可靠性需要贯穿设计、制造和使用全过程的系统方法。原材料检验是质量控制的第一道关卡，包括基板材料的介电性能、铜箔的纯度与厚度、油墨的固化特性等参数的检测。严格的供应商管理和进货检验可以预防许多潜在问题。

制程控制是保证PCB质量的核心环节。关键工艺参数如曝光能量、蚀刻速率、镀层厚度等需要实时监控和调整；每道工序后都设有检查点，使用自动光学检测（AOI）、X射线检测等设备发现缺陷；统计过程控制（SPC）方法帮助识别和消除变异源，保持制程稳定。

成品测试验证PCB的功能和可靠性。电气测试包括导通测试（检查所有连接是否正确）和绝缘测试（确认无短路）；环境应力测试如热循环、湿热老化评估PCB在恶劣条件下的性能；机械测试如弯曲、振动验证结构可靠性；微观分析如切片检查评估内部结构质量。

可靠性预测和加速寿命测试帮助评估PCB的长期性能。通过高温高湿偏压（THB）、温度循环（TC）等加速试验模拟多年使用情况；基于失效物理的可靠性模型预测不同应用条件下的寿命；失效分析技术如扫描电镜（SEM）、能谱分析（EDS）帮助定位和解决根本问题。这些措施共同构建了PCB产品的质量保障体系，确保电子设备长期稳定运行。

印刷电路板作为电子产品的骨架和神经脉络，其技术进步持续推动着整个电子行业的发展。从材料科学到精密制造，从电路设计到测试验证，PCB技术融合了多个学科的知识与创新。随着电子设备变得更加智能、互联和普及，PCB技术也将继续演进，以满足日益增长的性能需求和多样化应用场景。理解PCB的基本原理和关键技术，不仅对电子工程师至关重要，也有助于普通消费者认识隐藏在设备内部的复杂世界。
