相位调制器是什么，有哪些类型及注意事项

相位调制器是现代光通信系统中不可或缺的核心器件，它通过精确控制光波的相位来携带和传输信息。这种技术在高速光纤通信、激光雷达、量子光学等领域发挥着重要作用。相位调制器能够将电信号转换为光信号的相位变化，实现信息的高效编码，为大数据时代的信息传输提供了可靠的技术支持。

相位调制的基本原理

光波作为一种电磁波，具有振幅、频率、相位等多个特征参数。相位调制就是通过改变光波的相位来传递信息的技术手段。当光波通过某种介质时，其传播速度会发生变化，导致光波的相位发生偏移，这种现象构成了相位调制的基础。

相位调制器的工作原理主要基于电光效应、声光效应或热光效应。其中电光效应应用最为广泛，某些晶体材料在外加电场作用下，其折射率会发生变化，当光波通过这种材料时，传播速度随之改变，从而产生相位延迟。这种相位变化量与施加的电压成正比，通过精确控制电压，就能实现对光波相位的精准调控。

与直接调制光的强度相比，相位调制具有诸多优势。相位调制不会直接影响光强，因此信号传输过程中功率损耗较小；相位调制对噪声和干扰的抵抗能力更强，有利于长距离传输；此外，相位调制可以与偏振复用、波分复用等技术结合，大幅提升通信系统的容量。

相位调制器的类型与结构

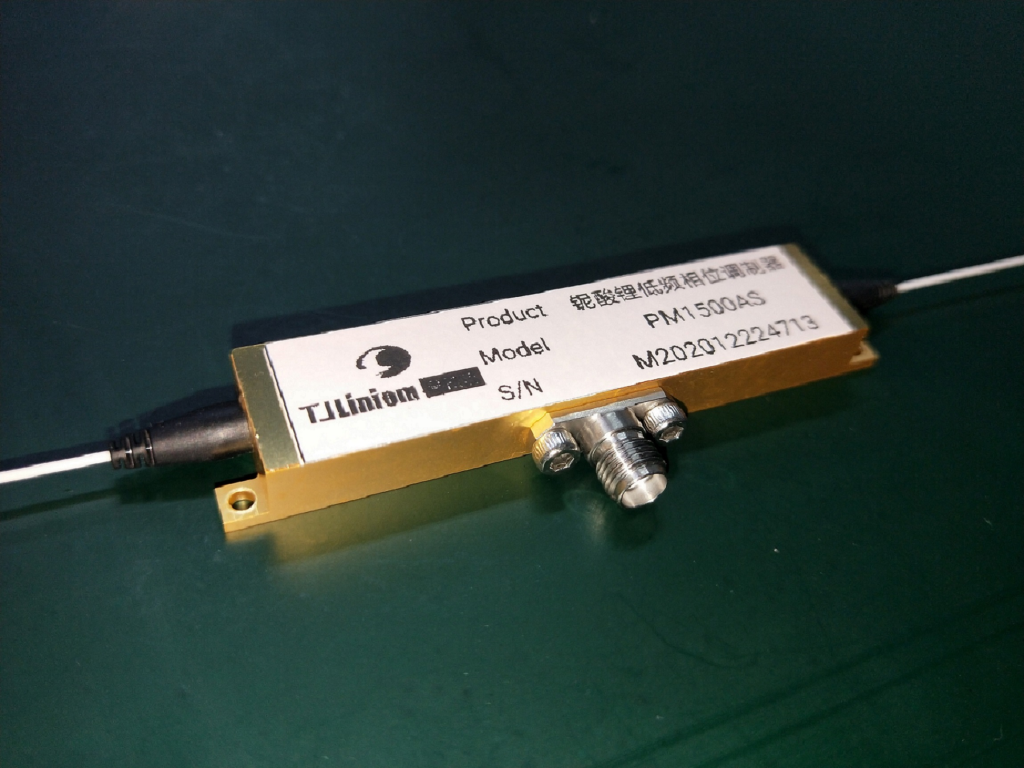

根据工作原理和材料特性的不同，相位调制器可分为几种主要类型。电光相位调制器是最常见的类型，利用铌酸锂等电光晶体的特性，在外加电场作用下改变折射率，从而实现相位调制。这类调制器响应速度快，带宽高，适合高速通信应用。

热光相位调制器则基于温度变化引起材料折射率改变的原理。通过在硅波导中集成微型加热器，局部温度变化导致光波相位改变。这种调制器结构相对简单，与CMOS工艺兼容，但响应速度较慢，适合一些对速度要求不高的应用场景。

集成光学相位调制器是近年来的发展趋势，将调制器与其他光学元件如激光器、探测器等集成在同一芯片上。这种高度集成的方案体积小、功耗低、稳定性好，特别适用于数据中心互联和光纤到户等应用。常见的集成平台包括硅光子学平台和磷化铟平台等。

从结构上看，典型的相位调制器由光波导、电极和封装部分组成。光波导负责引导光波传输，电极用于施加控制信号，而封装则保护内部结构并提供与外部系统的连接接口。高性能相位调制器还需要考虑阻抗匹配、热管理和机械稳定性等问题，以确保长期可靠工作。

相位调制器的性能参数

评价相位调制器性能的关键指标有多项。调制带宽决定了器件能够处理的最高信号频率，直接影响通信系统的传输速率。高带宽调制器通常采用行波电极设计，使电信号传播速度与光波相匹配，避免相位失真。

半波电压是另一个重要参数，指产生π相位变化所需的驱动电压。降低半波电压可以减小功耗并简化驱动电路设计。通过优化电极结构和波导模式，现代调制器的半波电压已降至几伏量级。

插入损耗反映了光信号通过调制器时的功率损耗，主要来源于波导散射、耦合损耗和电极吸收等因素。低插入损耗对于系统链路预算至关重要，优质调制器的插入损耗可控制在3dB以下。

此外，消光比、啁啾参数、温度稳定性和偏振相关性等也都是衡量相位调制器性能的重要指标。不同应用场景对这些参数的要求各有侧重，设计时需要综合考虑各种因素进行优化。

相位调制器的制造工艺

相位调制器的制造涉及精密的微纳加工技术。以铌酸锂调制器为例，首先需要在单晶衬底上定义光波导结构。质子交换法是常用的波导形成技术，通过将铌酸锂晶片浸入苯甲酸等熔融盐中，部分锂离子被质子取代，形成折射率较高的波导区域。

电极制作是另一关键工序，通常采用光刻和金属蒸镀工艺。为获得高频响应，电极设计成行波结构，并精确控制其阻抗特性。金或铝是常用的电极材料，需要优化厚度和宽度以减少微波损耗。

硅基相位调制器的制造则借鉴了成熟的半导体工艺。在硅晶圆上生长二氧化硅绝缘层后，通过电子束光刻和反应离子刻蚀形成纳米级光波导。热光调制器还需集成微型加热器和温度传感器，工艺复杂度较高。

封装环节同样重要，需要实现光纤阵列与芯片波导的高效耦合，同时提供稳定的电气连接和散热途径。自动化主动对准技术可以提高耦合效率，降低生产成本。整个制造过程需要在洁净环境中进行，避免灰尘污染导致的光学损耗。

相位调制器的应用领域

在光纤通信系统中，相位调制器扮演着关键角色。与传统的强度调制相比，基于相位调制的差分相移键控(DPSK)和正交相移键控(QPSK)等技术可以显著提高频谱效率，在相同带宽下传输更多数据。这对于海底光缆和长途干线等场景尤为重要，相位调制技术帮助实现了单波长100Gbps乃至400Gbps的传输速率。

相干光通信是相位调制器的另一重要应用。通过同时调制光波的相位和振幅，并结合本地振荡激光器的相干检测，可以大幅提升接收机灵敏度和频谱利用率。现代相干通信系统采用复杂的正交振幅调制(QAM)格式，需要高性能的集成相位调制器阵列来实现。

除通信领域外，相位调制器在光纤传感系统中也有广泛应用。基于相位敏感的光时域反射仪(Φ-OTDR)可以检测沿光纤分布的微弱振动或应变，用于管道监测、周界安防等场景。干涉型光纤传感器则利用相位调制器作为参考臂的相位扫描装置，实现纳米级位移测量。

在量子光学领域，相位调制器用于制备和操控光量子态。通过精确控制单光子的相位，可以实现量子密钥分发中的编码操作，为量子通信提供基础组件。一些先进的量子实验装置采用超低噪声相位调制器来减少对量子态的干扰。

相位调制器的使用注意事项

正确使用相位调制器需要注意多个方面。驱动信号的匹配至关重要，调制器通常设计为50Ω阻抗，需要使用匹配的射频电缆和连接器，避免信号反射造成的驻波和失真。对于高频应用，还需要考虑趋肤效应和介质损耗对信号质量的影响。

温度控制是保证相位调制器稳定工作的重要因素。电光材料的折射率具有温度依赖性，环境温度波动可能导致相位漂移。高精度应用场合需要采用热电制冷器(TEC)进行主动温控，或者选择温度补偿型设计方案。

偏振态管理也不容忽视。大多数相位调制器对输入光的偏振状态敏感，需要保持固定的偏振方向以获得一致的调制效果。使用偏振控制器或保偏光纤可以解决这一问题，而某些新型调制器则设计了偏振无关结构。

在系统集成时，还需注意光学对准的稳定性。光纤与调制器芯片的耦合对机械振动敏感，需要采用可靠的固定方式。同时，避免过高的光功率输入，防止非线性效应和热损伤。定期清洁光纤端面可以维持较低的插入损耗。

相位调制技术的发展现状

近年来，相位调制技术不断取得突破。基于薄膜铌酸锂的新型调制器展现出卓越性能，将电光系数提高了数倍，同时显著减小了器件尺寸。这种技术有望将调制带宽扩展至100GHz以上，满足下一代太比特通信的需求。

硅光子在相位调制器领域也取得长足进步。通过应变硅、等离子体色散效应等创新设计，硅基调制器的速率和效率持续提升。与CMOS工艺的兼容性使大规模生产成为可能，降低了单位成本，促进了相位调制技术在接入网和数据中心的普及。

在材料科学方面，有机聚合物电光材料因其高非线性系数和可加工性受到关注。通过分子工程优化，一些聚合物的电光系数已超过传统晶体，为制作低电压、低功耗调制器提供了新选择。这类材料还具备柔性和可调谐特性，拓展了相位调制器的应用场景。

集成化是另一明显趋势。单片集成多个相位调制器与光源、探测器等功能模块，可以构建完整的光子集成电路。这种高度集成的解决方案减小了体积和功耗，提高了可靠性，特别适合5G前传、高性能计算等新兴应用。
