PDN仿真是什么，有哪些方法与常见问题

电源分配网络（Power Delivery Network，PDN）是现代电子系统中不可或缺的一部分，其性能直接影响系统的稳定性和可靠性。随着电子设备向高频、高集成度方向发展，PDN的设计与仿真变得愈发重要。

PDN的基本概念与重要性

电源分配网络的主要任务是为电子系统中的各个组件提供稳定、干净的电源。在实际应用中，PDN不仅需要满足电压和电流的需求，还需要抑制噪声和电压波动，确保信号完整性。例如，在高速数字电路或射频系统中，电源噪声可能导致信号抖动或误码率上升，进而影响整体性能。因此，PDN的设计必须经过精确的仿真和验证。

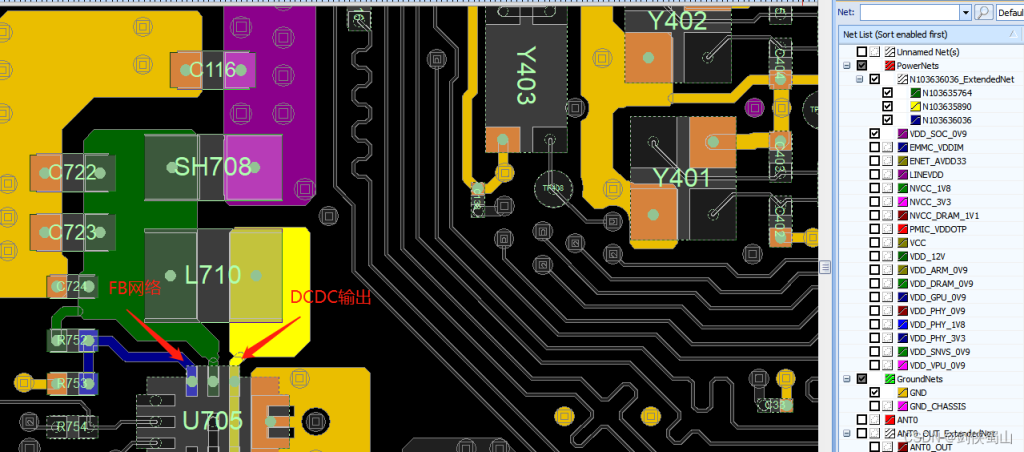

PDN通常由电源模块、去耦电容、电源平面和地平面等组成。这些元件共同作用，形成一个低阻抗的电源路径，以减少电压波动和噪声。仿真的目的是在设计阶段预测PDN的性能，优化元件布局和参数，从而避免在实际测试中出现问题。

PDN仿真的关键参数

在进行PDN仿真时，有几个关键参数需要重点关注。首先是目标阻抗（Target Impedance），它是衡量PDN性能的核心指标。目标阻抗的计算公式为允许的电压波动除以瞬态电流变化。例如，如果某电路允许的电压波动为50mV，瞬态电流变化为1A，则目标阻抗应小于50mΩ。通过仿真可以验证PDN的实际阻抗是否满足这一要求。

其次是谐振频率（Resonant Frequency），这是由PDN中的电感和电容相互作用产生的。谐振频率附近的阻抗会显著升高，可能导致严重的电源噪声。仿真可以帮助识别这些谐振点，并通过调整去耦电容的布局和容值来抑制谐振效应。

此外，电压波动（Voltage Ripple）和噪声频谱（Noise Spectrum）也是重要的仿真指标。电压波动反映了电源的稳定性，而噪声频谱则揭示了噪声的频率分布情况。通过分析这些参数，设计人员可以有针对性地优化PDN。

PDN仿真的常用方法

PDN仿真通常采用频域分析和时域分析两种方法。频域分析主要用于评估PDN的阻抗特性，常用的工具包括SPICE仿真器和专业的PDN分析软件。通过频域分析，可以快速识别阻抗峰值和谐振点，从而指导去耦电容的选择和布局。

时域分析则用于模拟实际工作条件下的电源行为。例如，在高速数字电路中，瞬态电流的变化可能导致电压跌落。时域仿真可以模拟这种场景，帮助设计人员评估PDN的动态响应能力。常用的时域仿真工具包括HyperLynx和ADS等。

除了上述方法，混合仿真技术也逐渐成为主流。这种方法结合了频域和时域的优势，能够更全面地评估PDN性能。例如，可以先通过频域分析确定阻抗特性，再使用时域分析验证瞬态响应。

PDN仿真中的常见问题与解决方案

在实际仿真过程中，设计人员可能会遇到多种问题。例如，仿真结果与实测数据不符，这通常是由于模型精度不足或边界条件设置不当导致的。为了提高仿真准确性，应尽量使用厂商提供的元件模型，并合理设置仿真参数。

另一个常见问题是谐振频率过高或过低。如果谐振频率过高，可能导致去耦电容无法有效抑制噪声；如果过低，则可能影响系统的动态响应。解决这一问题的方法是优化去耦电容的布局和容值，或者引入阻尼电阻来抑制谐振效应。

此外，电源平面的分割也可能导致PDN性能下降。例如，在多电压系统中，不同电源平面之间的耦合可能引入噪声。通过仿真可以评估这种影响，并采取适当的隔离措施。

PDN仿真在实际设计中的应用

PDN仿真在电子系统设计中具有广泛的应用。以高速数字电路为例，随着信号速率的提升，电源噪声对信号完整性的影响愈发显著。通过PDN仿真，设计人员可以在布局阶段优化去耦电容的放置，减少电压波动。

在射频系统中，PDN的稳定性同样至关重要。射频器件对电源噪声非常敏感，轻微的波动可能导致性能下降。仿真可以帮助设计人员识别潜在的噪声源，并采取相应的抑制措施。

此外，PDN仿真还可用于多板系统的设计。例如，在背板或机架系统中，电源分配路径较长，阻抗控制更为复杂。通过仿真可以评估不同布局方案的性能，选择最优解。

PDN仿真的工具与技术发展

目前市面上有多种PDN仿真工具可供选择，从通用的SPICE仿真器到专业的PDN分析软件。例如，Cadence的Sigrity和ANSYS的SIwave是业界常用的工具，它们提供了从频域到时域的全面分析功能。

近年来，随着计算能力的提升，三维电磁场仿真技术也逐渐应用于PDN分析。这种方法可以更精确地模拟电源平面和地平面的电磁行为，尤其适用于高频和高集成度系统。然而，三维仿真的计算量较大，通常需要高性能计算平台的支持。

PDN仿真的最佳实践

为了获得准确的仿真结果，设计人员应遵循一些最佳实践。首先是建立精确的元件模型，特别是去耦电容和电源模块。模型应包括寄生参数，如等效串联电阻（ESR）和等效串联电感（ESL）。

其次是合理设置仿真频率范围。对于高速数字系统，仿真频率应覆盖从直流到信号最高频率的几倍；对于射频系统，则应重点关注工作频率附近的阻抗特性。

最后是验证仿真结果。在条件允许的情况下，应通过实际测试验证仿真结果的准确性。如果发现偏差，应及时调整模型或仿真参数。

电源分配网络仿真是现代电子系统设计中的重要环节。通过仿真，设计人员可以在早期阶段发现潜在问题，优化PDN性能，从而提高系统的稳定性和可靠性。本文介绍了PDN仿真的基本原理、关键参数、常用方法以及实际应用中的注意事项，希望能为读者提供有价值的参考。随着电子技术的不断发展，PDN仿真技术也将持续演进，为更复杂、更高性能的系统设计提供支持。
