热冲击测试的标准规范与实施流程

热冲击测试是评估产品在极端温度变化条件下性能稳定性的重要手段，广泛应用于电子元器件、汽车零部件、航空航天设备以及各类工业产品的质量验证过程中。这项测试通过模拟产品在短时间内经历剧烈温度变化的场景，帮助工程师发现潜在的材料缺陷和设计问题，从而提升产品的可靠性和耐久性。

热冲击测试的基本概念

温度急剧变化对材料的影响远比人们想象的复杂。当物体经历快速温度波动时，不同材料或同一材料的不同部分会因为热膨胀系数差异而产生内应力。这种应力可能导致材料开裂、分层、变形或连接部位失效。热冲击测试正是基于这一物理现象，人为制造极端温度环境来检验产品的耐受能力。

与普通的高低温测试不同，热冲击测试的特点在于温度变化的剧烈程度和转换速度。普通高低温测试的温度变化通常是渐进式的，每分钟变化1-3℃；而热冲击测试要求温度转换在极短时间内完成，通常不超过5分钟，有些严格的标准甚至要求30秒内完成转换。这种”温度冲击”能更有效地暴露产品在快速温差下的潜在缺陷。

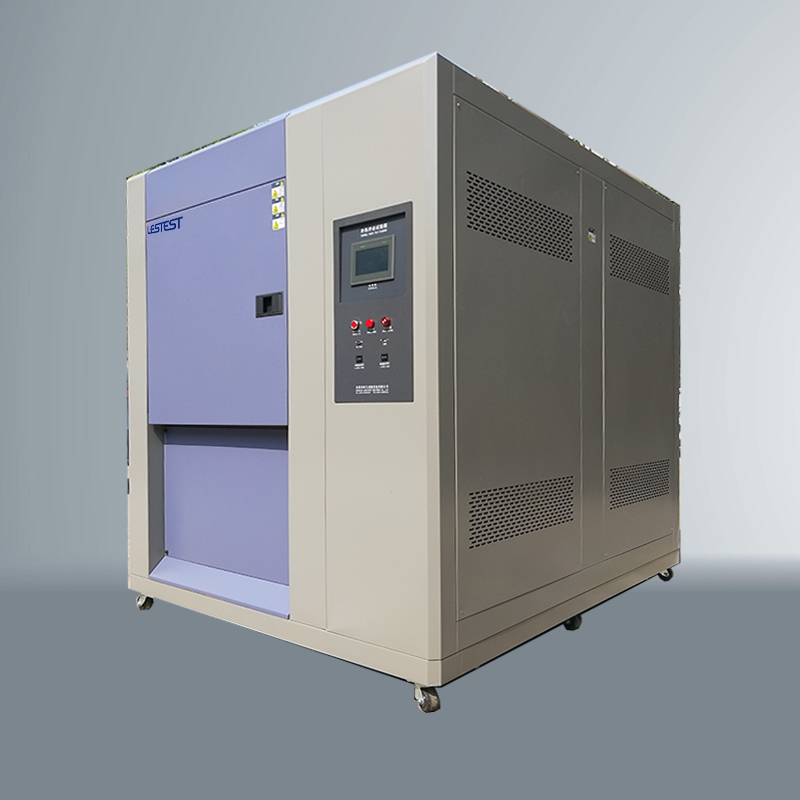

热冲击测试箱是实现这一测试的关键设备，它通常由高温箱、低温箱和转换机构组成。测试样品通过机械臂或吊篮系统在两箱之间快速转移，实现温度的骤变。现代热冲击箱能够精确控制温度范围和转换时间，确保测试条件的可重复性和准确性。

热冲击测试的主要类型

液体介质法是最传统的热冲击测试方法之一。这种方法将测试样品交替浸入高温和低温液体中，利用液体良好的热传导特性实现快速温度变化。常用的液体介质包括硅油、矿物油或特殊配方的液体。液体法的优势在于温度转换极快，能够达到最严酷的测试条件；缺点是可能对样品表面产生影响，且不适用于不耐液体的产品。

气体介质法是更为常用的热冲击测试方式，通过将样品在高温和低温空气环境中快速转移来实现温度冲击。气体法对样品的影响较小，适用于大多数电子产品和其他精密器件。根据转换方式不同，又可分为吊篮式、水平平移式和垂直升降式等多种形式。气体法的温度变化速率虽不及液体法，但已能满足绝大多数测试标准的要求。

两箱式测试系统是目前应用最广泛的热冲击测试设备配置。这种系统由独立的高温箱和低温箱组成，通过自动转移装置在两箱之间运送样品。两箱式的优势在于高温区和低温区可以同时保持稳定状态，转换时只需移动样品，大大提高了测试效率。而单箱式系统则在同一空间内通过快速调节温度来实现热冲击，虽然结构紧凑但温度变化速率和极端值往往受限。

热冲击测试的关键参数

温度范围是热冲击测试中最基本的参数，需要根据产品实际使用环境和相关标准确定。常见的高温设定在85℃至150℃之间，低温设定在-40℃至-65℃之间。对于特殊应用如航空航天或军事装备，测试温度范围可能更广。温度极值的选择应参考产品生命周期中可能遭遇的最严酷环境，同时考虑一定的安全余量。

驻留时间指样品在高温或低温环境中保持的时间，需要足够长以使样品整体达到设定温度。驻留时间取决于样品的热质量和热传导特性，通常为30分钟至2小时不等。过短的驻留时间会导致样品内部温度不均匀，影响测试结果的准确性；过长的驻留时间则会降低测试效率。工程师需要通过预试验确定最佳的驻留时间。

循环次数是另一个重要参数，决定了测试的严酷程度和持续时间。一般产品可能要求50-100次循环，而高可靠性产品可能需要500次甚至更多循环。循环次数的设定应考虑产品预期寿命中的温度变化次数，以及所需的可靠性水平。有些测试标准会规定循环次数与预期使用寿命的对应关系。

温度转换速率是热冲击测试区别于普通温度测试的关键指标。大多数标准要求转换时间不超过5分钟，有些严格应用要求1分钟内完成。转换速率直接影响测试的严酷程度，速率越快，对样品造成的热应力越大。在实际操作中，转换速率受到测试设备性能、样品热容量和热传导特性等多因素影响。

热冲击测试的标准规范

国际电工委员会制定的IEC 60068-2-14是电子电工产品热冲击测试的基础性标准，被广泛引用和采纳。该标准详细规定了测试设备要求、测试程序和结果评价方法，为各类电子产品的热冲击测试提供了统一的技术框架。标准中将热冲击测试分为多种严酷等级，对应不同的温度范围和循环次数。

军工领域的MIL-STD-810G方法503.5专门针对军事装备的环境适应性要求，设定了更为严格的热冲击测试条件。该标准特别关注装备在极端气候条件下的性能保持能力，测试参数往往比民用标准更为苛刻。军工标准还强调测试条件应模拟实际部署环境中可能遇到的温度变化场景。

汽车电子委员会发布的AEC-Q100是汽车电子元器件资格认证的核心标准，其中包含了严格的热冲击测试要求。考虑到汽车电子可能面临发动机舱高温和冬季低温的交替作用，该标准规定了从-55℃到+125℃的广泛温度范围，以及多达1000次的循环要求。通过AEC-Q100测试成为汽车电子元器件进入主流供应链的必要条件。

在民用电子产品领域，JESD22-A104由固态技术协会制定，专门针对半导体器件的热冲击可靠性测试。该标准根据器件封装类型和应用环境，划分了不同等级的热冲击测试条件，特别关注温度循环对焊点可靠性和封装完整性的影响。随着半导体器件向更小尺寸、更高密度发展，该标准也在不断更新以适应新技术要求。

热冲击测试的实施流程

样品准备是测试工作的首要环节，需要确保待测样品代表实际生产批次，数量满足统计学要求。通常建议至少准备30个样品以获得可靠数据，对于破坏性测试可能需要更多。样品应包含完整的功能单元，如整机、模块或元器件，并做好标记以便跟踪每个样品的测试表现。样品状态应如实记录，包括生产批次、初始性能参数和外观检查结果。

初始检测是对样品进行全面的性能评估和功能测试，建立基准数据。这包括电气参数测量、机械性能检查、外观记录和必要的非破坏性检测。初始检测的全面性直接影响最终结果分析的准确性，所有检测项目都应按照产品规范严格执行。对于复杂系统，可能需要开发专门的测试工装和程序来完成初始检测。

测试条件设定需要综合考虑产品规范、适用标准和实际使用环境。工程师应根据产品特点确定合适的温度极值、驻留时间、循环次数和转换速率。设定参数时应留有一定的安全余量，但也不宜过度严苛导致与实际工况脱节。测试参数的确定往往需要平衡可靠性要求、测试成本和开发周期等多方面因素。

测试执行阶段需要密切监控设备运行状态和样品表现。现代热冲击测试箱通常配备自动记录系统，能够持续监测箱内温度、样品温度和转换时间等关键参数。对于重要样品，可以在测试过程中安排中间检查，及时发现潜在问题。测试执行应严格按照预定程序进行，任何偏离都应记录在案并评估其对结果的影响。

热冲击测试的失效分析

材料开裂是最常见的失效模式之一，多发生在陶瓷元件、塑料封装或涂层表面。快速温度变化导致材料内部产生应力集中，当应力超过材料强度极限时便形成裂纹。裂纹可能从微观尺度开始，随着循环次数增加逐渐扩展为可见缺陷。材料选择不当、结构设计不合理或制造工艺缺陷都会加剧开裂风险。

焊点失效是电子组件在热冲击测试中的典型问题。不同材料的热膨胀系数差异导致焊点承受周期性应力，最终可能出现开裂、虚焊或金属间化合物过度生长等现象。特别是无铅焊料应用后，焊点可靠性面临更大挑战。通过染色渗透试验、X射线检查或切片分析可以准确识别焊点失效的位置和模式。

连接器接触不良常出现在经历热冲击后的电子设备中。温度循环导致接触件变形、氧化或应力松弛，进而引起接触电阻增大甚至完全断开。这种失效具有间歇性特点，往往在特定温度下表现最为明显。采用适当的镀层材料、优化接触设计和控制插入力是提高连接器热冲击可靠性的有效途径。

密封失效多见于需要防尘防水的产品中。橡胶密封件在温度变化下可能硬化、变形或失去弹性，导致密封性能下降。金属与玻璃或陶瓷的封接处也容易因热膨胀不匹配而产生微裂缝，破坏气密性。氦质谱检漏、气泡法或压力衰减测试是检测密封失效的常用方法。

热冲击测试的数据分析

温度数据记录是热冲击测试的基础数据集，包括箱内温度、样品表面温度和关键部件温度等。这些数据不仅用于验证测试条件的符合性，还能帮助分析温度分布不均匀性对测试结果的影响。现代数据采集系统可以实现多通道、高精度的温度记录，为后续分析提供丰富信息。

失效时间统计是可靠性评估的核心工作。记录每个样品发生失效的循环次数，可以绘制累积失效分布曲线，计算特征寿命和失效率。威布尔分析是常用的统计工具，能够识别失效机理和预测产品在长期使用中的可靠性表现。对于不同类型失效应分别统计，以识别最薄弱的环节。

失效模式分布分析有助于理解产品在热冲击条件下的主要失效机理。通过统计各种失效模式的比例和出现时机，工程师可以判断设计中的系统性缺陷。常见的失效模式包括开裂、变形、分层、电气参数漂移、机械性能下降等。这种分析为后续设计改进提供了明确方向。

参数相关性研究探讨产品特性与热冲击耐受能力之间的关系。例如分析封装尺寸、材料厚度、热导率等参数对失效循环次数的影响，可以建立经验模型指导新产品设计。多元统计方法和机器学习技术在此类分析中发挥着越来越重要的作用，能够处理复杂的非线性关系。

热冲击测试的注意事项

样品安装方式会显著影响测试结果的准确性。样品应按照实际使用状态安装，避免引入额外的应力或约束。对于大型样品，需要考虑支撑点的位置和固定方式；对于小型元器件，则应确保在转移过程中位置稳定。不恰当的安装可能导致应力集中或热传导异常，产生误导性结果。

温度监控点的选择同样至关重要。除了监控箱内环境温度外，应在样品关键部位布置温度传感器，直接测量实际温度变化。监控点应覆盖温度可能最高的”热点”和温度变化最慢的区域，确保样品整体经历了预期的热冲击条件。红外热像仪是辅助确定温度分布的有用工具。

测试中断处理需要预先制定方案。意外停电或设备故障可能导致测试中断，此时应根据中断时间和样品状态决定继续测试或重新开始。一般原则是短时间中断（如几小时）可以继续测试，而长时间中断或温度严重偏离时应考虑重新开始测试。所有中断情况都应详细记录。

安全防护措施不容忽视。热冲击测试涉及极端温度，操作人员应穿戴防护手套和护目镜，避免直接接触高温或低温表面。测试箱周围应保持足够空间，确保通风良好。对于易燃易爆或释放有害气体的样品，需要采取额外的安全措施。设备应急停止装置应定期检查确保功能正常。

热冲击测试的应用案例

半导体封装测试是热冲击技术的重要应用领域。现代芯片封装集成了多种材料，如硅芯片、环氧树脂、铜引线框架和焊球等，这些材料的热膨胀特性差异很大。通过热冲击测试可以评估封装结构在温度循环下的完整性，预测焊点疲劳寿命，发现分层或开裂风险。测试数据直接指导封装设计和材料选择。

汽车电子模块必须通过严格的热冲击考核。发动机舱内的控制单元可能经历从冬季极寒到发动机高温的剧烈变化，仪表板下的电子设备也会受到阳光直射和空调冷风的交替作用。汽车电子通常要求在-40℃至+125℃范围内承受数百次热冲击循环而不出现功能退化。测试中发现的问题往往导致电路板布局优化或连接器重新设计。

航空航天电子设备面临更为严酷的温度环境。高空飞行中，设备可能短时间内经历从地面高温到高空极低温的变化。航天器在轨道运行时会周期性地进入日照区和阴影区，造成频繁的温度波动。航空航天级电子产品的热冲击测试条件因此更为苛刻，常采用液氮辅助的极端低温与高温交替的方法。

消费电子产品虽不面临极端环境，但日常使用中的温度变化也不容忽视。智能手机在冬季户外使用后进入温暖的室内，或笔记本电脑在高温车内放置后突然开机，都会产生热冲击效应。消费电子产品的热冲击测试更注重用户体验，关注屏幕显示、触摸功能和电池性能在温度快速变化时的表现。

通过系统性的热冲击测试，产品设计团队能够识别温度变化引起的潜在故障，优化材料和结构设计，最终提高产品在各种环境条件下的可靠性和耐久性。这一测试方法已成为现代产品质量保证体系中不可或缺的一环，为消费者提供更加稳定可靠的产品体验。
