应力释放孔的设计工艺及效果评估

应力释放孔是指在材料或结构特定位置预先加工出的孔洞，其主要目的是通过改变局部几何形状来重新分布或释放内部应力。这种技术源于对材料力学行为的深入理解，当材料受到外力或经历加工过程时，内部会产生不同程度的应力集中，如果不加以控制，可能导致变形、开裂甚至结构失效。

从物理本质上看，应力释放孔的工作原理基于应力集中原理。在固体力学中，当结构存在不连续处（如孔洞、缺口等）时，应力线会在此处发生偏转，导致局部应力显著高于周围区域。工程师们巧妙利用这一现象，通过精心设计孔洞的位置、形状和尺寸，将有害的应力集中引导至预定位置，从而保护结构的关键部位。

应力释放孔与普通工艺孔有着本质区别。普通工艺孔主要用于装配、定位或减轻重量等目的，而应力释放孔则专门为解决应力问题而设计。它的存在不是为了实现某种直接功能，而是作为一种”应力调节器”，优化整个结构的力学性能。

应力释放孔的设计要素

设计一个有效的应力释放孔需要考虑多方面因素，其中孔的形状是最基本的变量之一。圆形孔是最常见的选择，因其加工方便且应力分布相对均匀；椭圆形孔在特定方向上能提供更好的应力释放效果；而方形或矩形孔则容易在转角处产生新的应力集中，通常需要额外处理。特殊形状如泪滴形或狗骨形孔在某些专业领域也有应用，能够实现更精确的应力控制。

孔的尺寸同样至关重要。直径过小的孔可能无法达到预期的应力释放效果，而过大则可能过度削弱结构强度。经验表明，孔的尺寸应与结构特征尺寸保持适当比例，通常在主结构尺寸的1/10到1/5范围内。深度方面，通孔和盲孔的选择取决于应力分布的三维特性，通孔适用于贯穿性应力，盲孔则适合表面或局部应力释放。

位置选择是应力释放孔设计的精髓所在。理想的位置通常位于应力集中区域附近，但又不直接处于最高应力点。这需要借助应力分析技术来确定，常见的方法包括理论计算、有限元模拟和实验测量。在复杂结构中，往往需要布置多个孔形成”阵列”，这时还需考虑孔间距的影响，避免相邻孔之间的应力场相互干扰。

材料特性同样影响着孔的设计。韧性材料如低碳钢可以容忍较大的应力重新分布，而脆性材料如铸铁则需要更谨慎的设计。各向异性材料（如复合材料）还需考虑方向性影响，孔的布置应与材料主方向协调。

应力释放孔的加工工艺

应力释放孔的加工方法多种多样，传统机械加工是最常用的技术之一。钻孔是最基本的操作，适用于大多数常规应用；铣削可以加工更复杂的形状；而冲压则适合大批量薄板件的生产。传统方法的优势在于设备普及、成本低廉，但可能存在毛刺、微裂纹等加工缺陷，需要后续处理。

现代精密加工技术为应力释放孔带来了更高品质的选择。激光打孔具有精度高、热影响区小的特点，特别适合微孔加工；电火花加工能处理高硬度材料；而水射流切割则无热影响，适合温度敏感材料。这些方法虽然成本较高，但在航空航天、精密仪器等高端领域不可或缺。

加工质量控制是确保应力释放孔功能的关键环节。孔壁粗糙度直接影响应力分布，过于粗糙的表面可能成为新的裂纹源；尺寸公差必须严格控制，特别是对精密配合的孔系；加工硬化现象也需要关注，尤其对冷作硬化敏感的材料。通常需要通过工艺试验确定最佳参数组合。

后处理工艺往往被忽视但非常重要。去毛刺是基本要求，可采用机械、化学或电解方法；对于承受交变载荷的零件，孔边缘的抛光或滚压能显著提高疲劳寿命；某些情况下还需要进行局部热处理以消除加工应力。这些细节处理虽然增加了工序，但从整体寿命考虑是非常值得的。

应力释放孔的典型应用

在金属结构领域，应力释放孔的应用十分广泛。焊接结构中，焊缝附近常布置应力释放孔来缓解焊接残余应力；铸造件上，孔洞帮助释放冷却过程中形成的内应力；钣金折弯处的小孔能防止裂纹扩展。汽车底盘、起重机臂架等承受复杂载荷的结构都大量采用这种技术。

复合材料结构对应力释放孔有特殊需求。由于层间强度较低，复合材料在开口处容易出现分层破坏。为此发展了许多专门技术，如阶梯形孔、衬套加固等。航空航天器上的复合材料部件经常采用这些设计，既保证减重需求，又确保结构可靠性。

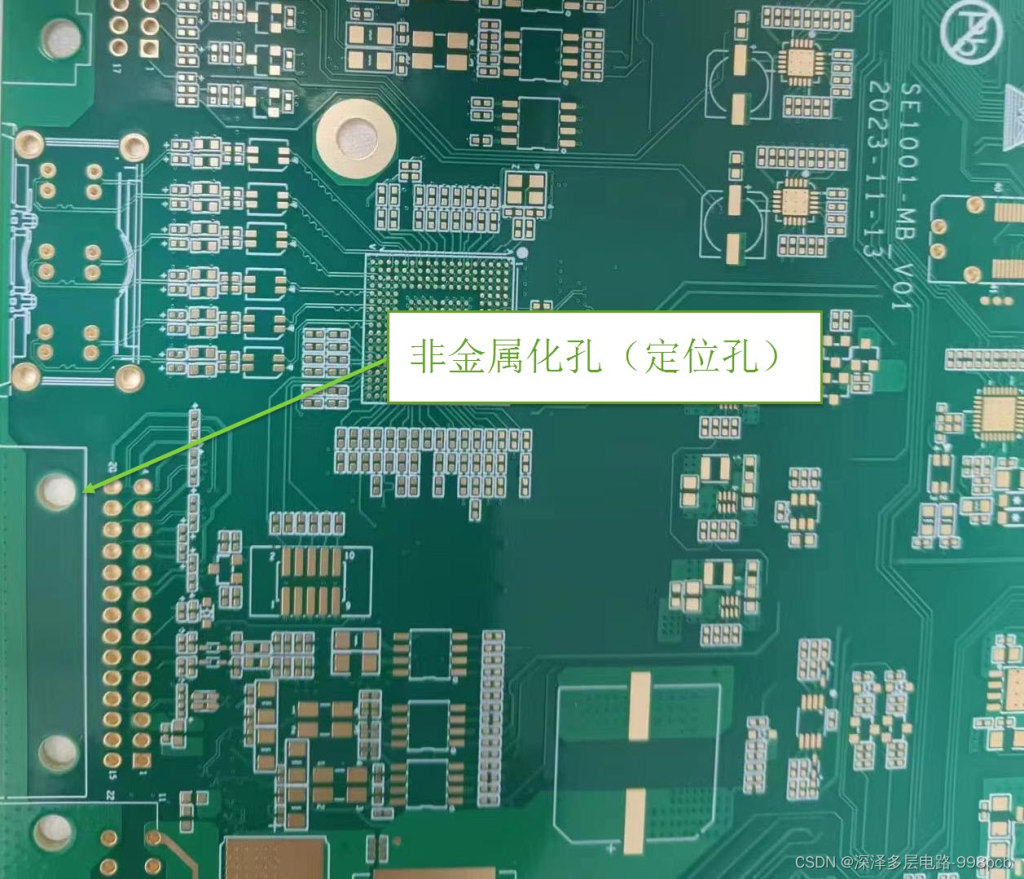

电子设备中的应力释放孔同样不可或缺。印刷电路板(PCB)上的安装孔常兼作应力释放孔，防止热循环导致的翘曲开裂；芯片封装中的微型孔洞帮助缓解热失配应力；柔性电路板的转折处布置小孔可提高弯曲寿命。随着电子器件小型化，这些微孔设计变得越发精细。

建筑与土木工程也借鉴了这一理念。混凝土结构中的预留孔洞不仅用于管线通过，也起到应力调节作用；钢结构节点处的孔群设计能改善力流传递；甚至在地基处理中，也有采用钻孔释放地应力的做法。这些应用虽然规模较大，但基本原理相通。

应力释放孔的效果评估

验证应力释放孔效果最直接的方法是应力测量。电阻应变片技术成熟且成本低，适合实验室和小规模应用；光弹法则能直观显示全场应力分布；X射线衍射可测量表面残余应力，适用于加工后的评估。现代数字图像相关技术(DIC)更提供了非接触、全场测量的新手段。

疲劳性能测试是评估长期效果的重要指标。通过对比有无应力释放孔的试件在交变载荷下的寿命差异，可以量化设计优劣。旋转弯曲试验、轴向加载试验是常用方法。数据显示，合理设计的应力释放孔可将某些结构的疲劳寿命提高数倍。

计算机模拟已成为应力释放孔设计验证的标配工具。有限元分析(FEA)能够预测孔周围的应力分布，优化位置和形状；边界元法适合分析无限域问题；离散元法则擅长模拟裂纹扩展。这些虚拟试验大幅降低了开发成本和时间，但需要实验数据校准才能保证准确性。

失效分析是反向评估的重要手段。通过检查实际使用中出现的断裂面，可以判断应力释放孔是否发挥了预期作用。典型的脆性断裂纹路能揭示应力起源和传播路径，为改进设计提供直接依据。这种事后分析法在工程实践中具有不可替代的价值。

应力释放孔使用的注意事项

过度设计是常见误区之一。并非孔越多越好，不必要的孔反而会削弱结构整体性。经验表明，只有当应力集中系数超过材料许用值1.5倍以上时，才需要考虑增设应力释放孔。设计师应在简化结构与增强可靠性之间寻找平衡点。

环境因素常被忽视但至关重要。腐蚀环境下，孔洞可能成为侵蚀起点，需采取防护措施；高温环境中，孔边缘的氧化会加速裂纹萌生；振动工况下，未加固的孔可能因微动磨损而扩大。这些特殊条件都需要在设计中预先考虑，采取相应对策。

维护与检测同样重要。使用过程中应定期检查应力释放孔的状态，包括尺寸变化、边缘裂纹、腐蚀迹象等。对于关键部件，可采用无损检测技术如超声波、涡流检测等。发现问题及时处理，避免小缺陷发展成大问题。

标准化与经验积累的价值不可低估。许多行业已经形成了针对应力释放孔的设计规范，如孔径与板厚的关系、最小边距要求等。这些经验性规则虽然看似简单，但凝聚了大量实践智慧，新手设计师应当充分尊重和借鉴，而非一味追求创新。

应力释放孔技术看似简单，实则蕴含着深刻的力学原理和丰富的工程经验。从精密的微电子器件到庞大的钢结构，这项技术以各种形态服务于人类工程实践。掌握其设计精髓，不仅能解决具体应力问题，更能培养工程师对结构力学本质的洞察力。随着材料科学和制造技术的进步，应力释放孔的应用形式将不断丰富，但其核心思想——通过巧妙设计引导和利用应力，而非简单对抗——将始终是工程智慧的闪光点。
