同相放大器原理与应用

同相放大器是运算放大器最基本的电路配置之一，因其输入信号与输出信号相位相同而得名。这种放大器电路在电子系统中广泛应用，具有输入阻抗高、输出阻抗低的特点，能够有效实现信号的无损放大。理解同相放大器的工作原理对于电子电路设计至关重要，它是许多复杂电路的基础构建模块。

从结构上看，同相放大器由运算放大器、反馈电阻网络和输入电阻组成。信号从运算放大器的同相输入端输入，反相输入端通过电阻接地，同时输出端通过反馈电阻与反相输入端相连，形成负反馈结构。这种配置决定了电路的基本特性，包括稳定的放大倍数和良好的线性度。

与反相放大器相比，同相放大器最显著的特点是输入阻抗极高，理论上可以视为无穷大，这使得它对信号源几乎不产生负载效应。在实际应用中，这一特性使得同相放大器特别适合用于需要高输入阻抗的场合，如传感器信号调理、测量仪器前端等。

电路结构与工作原理

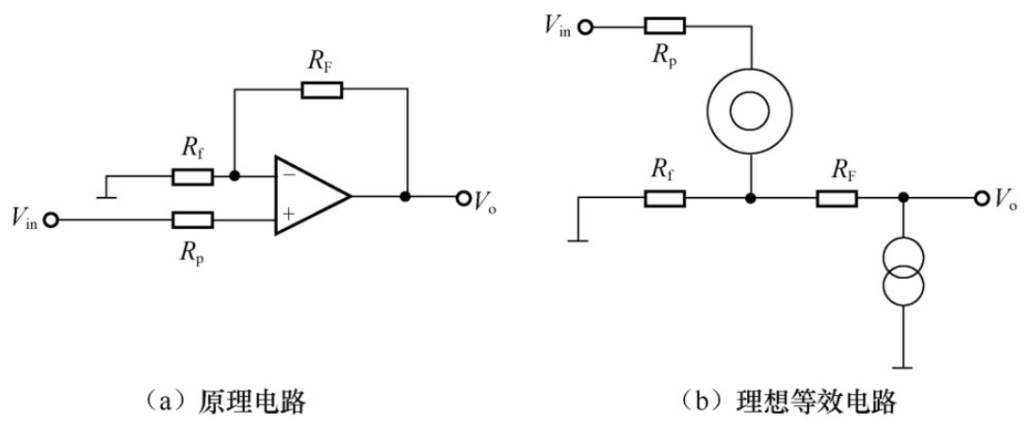

同相放大器的核心元件是运算放大器，配合两个电阻构成完整的放大电路。输入信号直接连接到运放的同相输入端（+端），而反相输入端（-端）通过电阻接地。输出端与反相输入端之间连接反馈电阻，形成电压串联负反馈结构。这种负反馈机制是保证放大器稳定工作的关键，它能够减少非线性失真，拓宽频带，并稳定放大倍数。

当输入信号施加到同相输入端时，运算放大器的高增益特性会使其输出迅速响应。输出电压通过反馈网络影响反相输入端的电压，最终使两个输入端之间的电压差趋近于零，这就是所谓的”虚短”现象。由于反相输入端通过电阻接地，根据基尔霍夫电流定律，可以推导出输出电压与输入电压之间的确定关系，实现精确的放大功能。

分析电路工作时，可以利用运算放大器的理想特性简化计算：假设开环增益无穷大，输入阻抗无穷大，输出阻抗为零。基于这些假设，同相放大器的闭环电压增益仅取决于外部电阻的比值，与运放本身的参数无关，这大大简化了电路设计和计算过程。

电压增益计算与分析

同相放大器的电压增益是其主要性能指标之一，计算公式相对简单直观。根据负反馈原理和运算放大器的虚短特性，闭环电压增益Av可由反馈电阻Rf和接地电阻R1决定，具体表达式为Av = 1 + (Rf/R1)。这一关系表明，同相放大器的增益始终大于或等于1，最小增益为1（当Rf=0或R1→∞时），这与反相放大器能够实现小于1的增益形成对比。

增益计算公式的推导基于几个关键步骤：首先，由于虚短，反相输入端的电压等于同相输入端的电压，即输入电压Vin；然后，通过R1的电流等于(Vin-0)/R1；同样的电流必须流过Rf，因为理想运放的输入电流为零；因此，Rf上的电压降为(Vin/R1)Rf；最终输出电压为Vin加上Rf上的电压，即Vout = Vin + (Vin/R1)Rf = Vin(1 + Rf/R1)，从而得到增益表达式。

值得注意的是，实际应用中电阻值的选择需要考虑多种因素。电阻比值决定增益大小，而绝对值则影响电路的输入阻抗、功耗和噪声性能。通常选择千欧姆至百千欧姆范围内的电阻较为合适，过小的电阻会增加功耗，过大的电阻则会引入明显的噪声并易受寄生电容影响。

输入输出阻抗特性

同相放大器最突出的优点之一是其极高的输入阻抗。在理想情况下，由于运算放大器的同相输入端不吸收电流，输入阻抗可以视为无穷大。实际运放的输入阻抗虽然有限，但仍然非常高，通常达到兆欧姆甚至千兆欧姆级别。这种高输入阻抗特性使同相放大器成为连接高阻抗信号源的理想选择，如压电传感器、光电二极管等，能够最大限度地减少信号源的负载效应。

输出阻抗方面，同相放大器表现出很低的输出阻抗特性，这主要归功于运算放大器本身的低输出阻抗和强烈的电压负反馈作用。负反馈能够有效降低输出阻抗，使其通常只有几欧姆甚至更低。低输出阻抗意味着放大器可以驱动相对较重的负载而不产生明显的信号衰减，增强了电路的驱动能力。

输入输出阻抗的实际测量需要考虑非理想因素。输入阻抗会受到运放输入偏置电流、印刷电路板泄漏电流等因素的影响；输出阻抗则与运放的开环输出阻抗、开环增益以及反馈深度有关。在精密应用中，这些非理想因素可能需要进行补偿或校准，以获得最佳性能。

实际应用中的设计考虑

设计同相放大器电路时，工程师需要综合考虑多方面因素以确保系统性能。电阻选择是首要考虑的问题，除了满足增益要求外，还需注意电阻的精度和温度系数。在精密应用中，通常选择0.1%甚至更高精度的金属膜电阻，并匹配温度系数以减少漂移。电阻的功率额定值也需要考虑，确保在最大输出电压下不会过载。

电源电压的选取直接影响放大器的动态范围。设计时应保证电源电压足够高，能够容纳预期的输出信号摆幅，同时留有一定余量以避免削波。现代运放通常支持单电源或双电源工作，选择取决于信号特性。双电源配置适合处理交流信号或双向变化信号，而单电源配置则适合处理单极性信号。

频率响应是另一个关键设计参数。虽然同相放大器的闭环带宽由增益带宽积决定，但实际应用中还会受到运放压摆率、电路寄生电容等因素限制。对于高频信号，需要选择足够带宽和压摆率的运放型号，并优化PCB布局以减少寄生效应。在某些情况下，可能需要在反馈路径上添加小电容以补偿相位裕度，防止振荡。

常见问题与解决方案

同相放大器在实际应用中可能遇到各种问题，理解这些问题及其解决方案对电路设计者非常重要。直流偏移是常见问题之一，由运放的输入偏置电压和偏置电流引起。在精密直流应用中，这种偏移会导致显著的输出误差。解决方案包括选择低偏置电压的运放、使用调零电路或在数字域进行后期校正。

稳定性问题也经常困扰设计者，表现为电路振荡或过冲。这通常由过度的相位滞后引起，可能源于运放本身的相位特性或电路中的寄生电容。增加适当的补偿电容、减少反馈电阻值或选择单位增益稳定的运放型号可以有效改善稳定性。在高速应用中，良好的PCB布局和接地设计对保持稳定性同样重要。

噪声是另一个需要考虑的实际问题，特别是在高增益或低电平信号应用中。同相放大器的噪声主要来自电阻热噪声和运放自身的电压/电流噪声。降低噪声的措施包括使用低噪声运放、减小电阻值（在功耗允许范围内）、优化带宽以及采用屏蔽和良好的接地技术。在极低噪声应用中，甚至需要考虑电阻的噪声指数和运放的1/f噪声特性。

典型应用电路实例

同相放大器在电子系统中有着广泛而多样的应用。传感器信号调理是典型应用场景之一，许多传感器输出信号微弱且具有高输出阻抗，如同热电偶、应变计等。同相放大器的高输入阻抗不会显著加载传感器，而其可调的增益可以将微弱信号放大到适合后续处理的电平。设计这类电路时，通常需要特别注意噪声抑制和直流精度。

缓冲器或电压跟随器是同相放大器的特殊形式，此时增益设置为1（Rf=0，R1→∞）。这种配置保留了高输入阻抗和低输出阻抗特性，常用于阻抗变换和信号隔离。例如，在ADC前端使用电压跟随器可以防止采样过程影响信号源，同时提供足够的驱动能力。虽然专用缓冲器IC性能更优，但运放实现的缓冲器成本更低且更灵活。

有源滤波器中也常见同相放大器的身影，特别是在Sallen-Key拓扑结构中。这种结构利用同相放大器作为增益元件，配合RC网络实现各种滤波响应。与无源滤波器相比，有源滤波器可以提供增益而不引入插入损耗，并且更容易调整特性参数。设计时需要注意运放的带宽限制，以确保在目标频率范围内获得预期的滤波特性。

性能优化技巧

优化同相放大器性能需要综合考虑多方面因素。电源去耦是基础但关键的优化措施，适当的去耦电容（通常为0.1μF陶瓷电容并联较大电解电容）可以防止电源噪声影响放大器性能，并增强电路稳定性。去耦电容应尽可能靠近运放电源引脚放置，接地回路也应尽可能短。

热管理对精密应用尤为重要。电阻的自热会引起阻值变化，运放的功耗也会随信号频率和幅度变化。保持稳定的环境温度、使用低温度系数元件、避免高阻值电阻以及提供良好的散热条件都有助于减少热效应对性能的影响。在极端情况下，甚至需要考虑恒温环境或温度补偿电路。

PCB布局对高频或高增益应用至关重要。关键信号路径应尽可能短，反馈元件应靠近运放放置以减少寄生效应。接地设计需要特别注意，星型接地或平面接地可以防止地回路引入噪声。对于非常敏感的应用，可能需要采用屏蔽措施或保护环技术来减少漏电流和干扰。
