PCBA：你身边那些电子产品的 “幕后功臣”

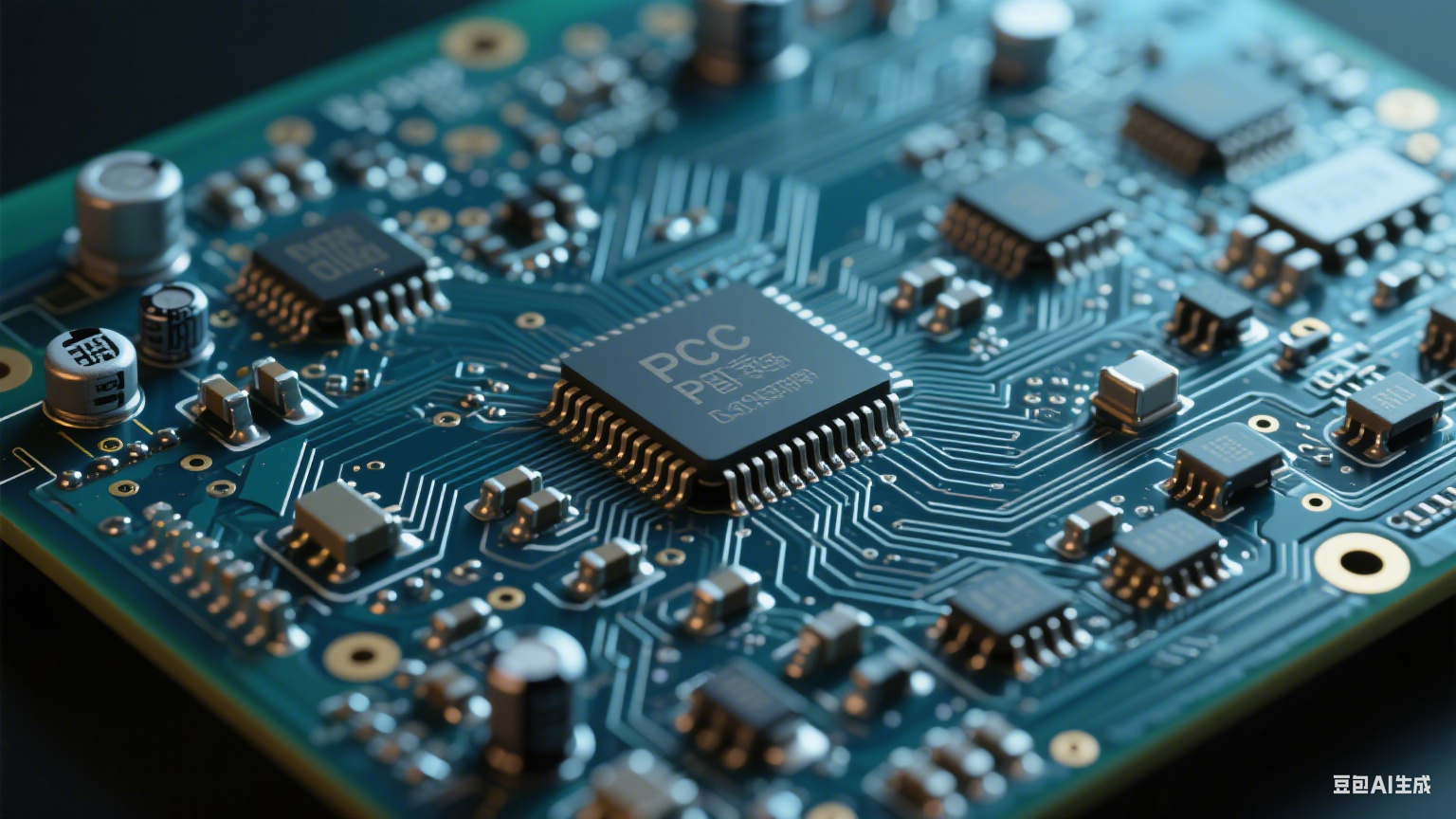

拿起你的手机，拆开外壳（当然不建议真拆），里面那块布满密密麻麻零件的绿色板子，就是我们今天要聊的主角 ——PCBA。可能你会说：“这不就是块电路板吗？有啥好说的。” 但你知道吗？从你早上被闹钟叫醒，到晚上刷手机入睡，一天接触的十几样电子产品里，每一个都离不开它。今天咱们就用大白话，聊聊这个藏在科技产品背后的 “幕后功臣”。

啥是 PCBA？先把名字讲明白

不少人第一次听到 “PCBA” 这三个字母，总觉得像什么高深的专业术语。其实拆开来解释，一点都不复杂。P 是 Printed，C 是 Circuit，B 是 Board，A 是 Assembly，连起来就是 “印刷电路板组件”。简单说，就是在一块特制的板子上，把电阻、电容、芯片这些电子零件，按一定的规矩组装起来，变成一个能干活的 “电子小组”。

可能有人会问，它和我们常说的 PCB 有啥区别？PCB 其实就是那块光秃秃的板子，有点像盖房子用的地基；而 PCBA 呢，就是在地基上把砖头、钢筋、门窗都装好，变成一个能住人的房子。没有 PCBA，再好的电子零件也只是一堆零散的 “积木”，拼不成能工作的电子产品。

你可别小看这小小的板子，它的历史能追溯到上世纪中期。最早的时候，电子产品里的线路都是用导线一根一根连起来的，不仅乱得像 “蜘蛛网”，还特别容易坏。后来有人想出办法，把线路直接 “印” 在绝缘板上，这就是最早的 PCB。再到后来，随着零件越来越小，人们又发明了自动化组装技术，才有了现在的 PCBA。可以说，PCBA 的发展史，就是电子产品从 “笨重大” 到 “轻薄小” 的进化史。

一块 PCBA 是咋做出来的？揭秘生产全过程

别看你手里的 PCBA 小巧精致，它的生产过程可比你想象的复杂多了，就像一场精密的 “电子工业大戏”，每一步都不能出错。咱们就从一块光秃秃的板子开始，看看它是怎么一步步变成 “电子大脑” 的。

第一步是 “刷锡膏”，这就像给蛋糕抹奶油，只不过这里的 “奶油” 是能导电的锡膏，而 “裱花袋” 是一台叫 “钢网印刷机” 的设备。机器会按照设计好的图案，在板子上需要装零件的地方，均匀地涂上一层锡膏。这一步特别关键，锡膏多了少了都会出问题，就像奶油抹太厚会流下来，太薄了又粘不住水果。

接下来是 “贴零件”，这可是个技术活。你想想，有些零件比芝麻还小，用手根本拿不住，这时候就得靠 “贴片机” 出马了。贴片机就像一只精准的 “电子手”，能以每秒好几个的速度，把电阻、电容、芯片这些零件准确地放到锡膏上。最厉害的贴片机，误差能控制在 0.01 毫米以内，比一根头发丝还细，这精度想想都让人佩服。

零件贴好后，就该 “焊牢” 了。板子会被送进 “回流焊炉”，炉子里的温度从室温慢慢升到 200 多度，再慢慢降下来。在这个过程中，锡膏会融化变成液体，把零件和板子牢牢粘在一起，冷却后就形成了牢固的焊点。这一步就像把蛋糕放进烤箱，温度高了会烤糊，温度低了又烤不熟，必须严格控制温度曲线，才能保证每个焊点都又牢固又导电。

焊好之后，还得 “检查身体”。现在的 PCBA 上零件太多了，靠人眼根本看不过来，所以工厂里都用 “AOI 检测机” 来检查。这台机器就像一个 “电子医生”，用高清相机拍下板子的照片，再和标准图案对比，哪怕有一个零件歪了一点点，或者焊点有个小气泡，都能被它揪出来。对于一些关键的板子，还要用 “X 射线检测机”，能看穿芯片底下的焊点，连藏在里面的问题都逃不过它的 “火眼金睛”。

最后，合格的 PCBA 还要经过 “测试” 这一关。测试员会把板子连到专门的设备上，模拟它在电子产品里的工作状态，看看有没有短路、断路，或者零件装错的情况。就像汽车出厂前要试驾一样，只有通过所有测试的 PCBA，才能被送到下一个车间，装进手机、电脑这些产品里。

PCBA 上的零件都是啥？认识一下 “电子小伙伴”

拿起一块 PCBA，你肯定会被上面密密麻麻的零件看花眼，这些 “电子小伙伴” 虽然长得不一样，但都有自己的拿手好戏，缺一不可。咱们就挑几个常见的，来认识一下它们。

首先是 “电阻”，它长得像个小圆柱或者小方块，身上还印着彩色的条纹。别看它不起眼，作用可大了，就像电路里的 “水龙头”，能控制电流的大小。如果把电流比作水流，电阻就像调节水管粗细的阀门，保证电路里的电流既不会太大烧坏零件，也不会太小带不动设备。

然后是 “电容”，它就像电路里的 “小水库”，能把电存起来，等需要的时候再放出来。你用手机拍照时，闪光灯突然亮起的瞬间，就是电容在 “发力”；家里的空调启动时，也需要电容来提供瞬间的电力。电容的样子也很多样，有的像小纽扣，有的像圆柱体，还有的像小方块，藏在 PCBA 的各个角落。

最 “厉害” 的要数 “芯片” 了，它就像 PCBA 上的 “大脑”，负责指挥整个电路工作。手机能打电话、电脑能上网、手表能计步，都是芯片在背后计算和控制。芯片的个头通常很小，有的甚至比指甲盖还小，但里面却集成了上亿个晶体管，这些晶体管就像无数个 “小开关”，通过开合来处理各种信息。现在最先进的芯片，里面的晶体管密密麻麻，用显微镜才能看清楚，不得不感叹科技的神奇。

除了这 “三大件”，PCBA 上还有很多其他零件，比如负责连接不同电路的 “连接器”，就像电路里的 “桥梁”；能发光的 “LED 灯珠”，手机屏幕、指示灯里都有它的身影；还有保护电路的 “保险丝”，就像电路里的 “安全卫士”。这些零件虽然分工不同，但都在自己的岗位上默默工作，缺一不可。

不同的 PCBA 有啥不一样？聊聊那些 “专属定制”

你可能没注意到，手机里的 PCBA 和电脑里的，看起来很不一样；同样是手机，高端机型和入门机型的 PCBA 也有差别。其实，PCBA 就像 “定制服装”，会根据不同的电子产品需求，设计成不同的样子。

从 “大小” 来看，PCBA 差别可大了。你戴的智能手表里的 PCBA，可能只有指甲盖那么大，上面的零件小得几乎看不见；而工业设备里的 PCBA，有的能有一张桌子那么大，上面插满了各种接口和模块。这种大小差异，主要是由电子产品的体积和功能决定的，手表要小巧，所以 PCBA 必须迷你；工业设备功能多，PCBA 自然就大一些。

从 “层数” 来说，PCBA 有单层、双层，还有多层的。单层板就像一张纸，线路只在一面；双层板像一张薄卡片，两面都有线路，中间用 “过孔” 连接；而多层板就像一本厚厚的书，能有十几层甚至几十层，每层都有不同的线路，这样就能在有限的空间里容纳更多的电路。现在的智能手机、电脑里，基本都是多层板，这样才能在那么小的空间里，实现通话、上网、拍照等一大堆功能。

从 “材料” 来看，PCBA 也有讲究。最常见的是用玻璃纤维和树脂做的板子，绿色的居多，这也是为啥我们看到的 PCBA 大多是绿色的（当然也有红色、蓝色的，主要是为了区分）。但在一些特殊场合，比如航天设备里的 PCBA，就得用耐高温、抗辐射的材料，因为太空中的环境太恶劣了，普通材料根本扛不住。还有一些柔性 PCBA，能像塑料布一样弯曲，比如智能手环、折叠手机里，就会用到这种板子，既能节省空间，又能适应弯曲的形状。

PCBA 坏了咋整？聊聊维修那些事儿

再好的 PCBA 也有 “生病” 的时候，比如手机突然开不了机，可能就是 PCBA 出了问题。这时候别急着扔，说不定修一修还能接着用。不过 PCBA 维修可比修自行车难多了，得有专门的工具和技术。

维修师傅修 PCBA 时，第一步是 “找毛病”。他们会用 “万用表” 测测电路通不通，用 “示波器” 看看电压是不是正常，就像医生给病人量体温、测血压一样。有时候还会用 “热像仪”，能看到 PCBA 上哪里温度异常，因为零件坏了往往会发热。找到毛病后，就该 “做手术” 了，如果是某个零件坏了，就用 “热风枪” 把坏零件吹下来，再换个新的上去。这活看着简单，其实特别考验手艺，尤其是换那些比芝麻还小的零件，稍微手抖一下就可能把旁边的零件弄坏。

现在随着 PCBA 越来越精密，维修也越来越难了。以前的零件大，用烙铁就能换；现在的芯片下面全是密密麻麻的焊点，必须用专门的 “返修台” 才能换下来，就像给 “电子大脑” 做 “开颅手术”，精度要求极高。所以现在很多电子产品坏了，厂家更愿意换一块新的 PCBA，而不是维修，不是因为修不好，而是维修的成本可能比换新的还高。

不过对于一些贵重的设备，比如工业机器人、医疗仪器，维修 PCBA 还是很划算的。这时候就需要高级技师出马了，他们能在显微镜下操作，把比针尖还小的零件换下来，让 PCBA “起死回生”。不得不说，这手艺真得点个赞。

PCBA 的未来会是啥样？聊聊那些新趋势

随着科技的发展，PCBA 也在不断进化，就像手机从按键机变成智能机一样，未来的 PCBA 肯定会有很多新变化。咱们就来畅想一下，这个 “电子幕后功臣” 以后会变成啥样。

首先是 “越来越小”。现在的 PCBA 已经够小了，但未来还会更小。随着零件越来越迷你，比如芯片的尺寸不断缩小，PCBA 的体积也会跟着减小。这意味着以后的电子产品会更轻薄，比如手表可能会像贴纸一样贴在手上，眼镜可能就是一副普通眼镜的重量，却能实现现在手机的功能。想想看，以后出门不用带手机，戴副眼镜就能打电话、看视频，是不是很方便？

然后是 “越来越智能”。未来的 PCBA 可能会自带 “自我检测” 功能，就像人会自己感觉不舒服一样，它能提前发现自己哪里可能出问题，然后通知用户 “该修了”。甚至有些 PCBA 还能 “自我修复”，比如某个小零件坏了，旁边的备用零件能自动顶上，暂时保证设备正常工作。这就像汽车的备用轮胎，虽然平时用不上，但关键时刻能救急。

还有就是 “更环保”。现在的 PCBA 生产会用到一些有害物质，以后随着技术进步，会有更多环保材料和工艺出现。比如用可降解的材料做板子，用无毒的锡膏代替现在的锡膏，生产过程中也会更节能。毕竟，科技发展不能以破坏环境为代价，绿色环保肯定是未来的大趋势。

另外，“柔性化” 也是一个方向。现在的柔性 PCBA 还只能轻微弯曲，未来可能会像布料一样柔软，可以随意折叠、拉伸。这会给电子产品带来很多新可能，比如衣服上缝一块 PCBA，就能变成能监测心率的智能衣服；窗帘上装一块，就能变成能调节光线的智能窗帘。到时候，我们身边的很多东西可能都会因为柔性 PCBA，变成 “智能产品”。

为啥说 PCBA 很重要？它藏着科技发展的密码

可能有人会说，不就是块电路板吗？有啥大不了的。其实，PCBA 的技术水平，直接关系到一个国家的电子产业实力。你想想，从航天卫星到深海探测器，从 5G 基站到人工智能设备，哪一样离得开高质量的 PCBA？

咱们国家这些年在 PCBA 领域进步特别快。以前很多高端 PCBA 都得靠进口，现在不仅能自己生产，还能出口到全世界。比如华为、小米这些国产手机里的 PCBA，很多都是国内工厂生产的，技术水平一点不比国外的差。这背后是无数工程师和技术工人的努力，他们不断改进工艺、提升精度，才让我们的电子产品越来越好用，越来越便宜。

对于普通人来说，PCBA 的发展也和我们的生活息息相关。正是因为 PCBA 的成本越来越低、性能越来越强，我们才能用得起智能手机、平板电脑这些以前想都不敢想的电子产品。以前一部大哥大要几万块，现在几百块就能买到功能更强大的智能手机，这背后就有 PCBA 技术进步的功劳。

最后说几句：原来科技就在我们身边

聊了这么多，相信你对 PCBA 已经有了不一样的认识。它不再是那块看不懂的绿色板子，而是由无数零件组成的 “电子团队”，是让电子产品能工作的 “幕后功臣”。

其实科技就是这样，它常常藏在我们看不到的地方，默默改变着我们的生活。从 PCBA 的发展，我们能看到人类的智慧和创造力 —— 把那么多细小的零件，组合成能实现复杂功能的设备，这本身就是一件很了不起的事。

下次当你拿起手机、打开电脑，或者使用任何电子产品时，不妨多留意一下里面的 PCBA（当然别真拆开），想想它背后的生产过程，想想那些为它付出努力的工程师和工人。正是因为有了这些看似不起眼的科技产品，我们的生活才变得越来越便捷、越来越精彩。而这，或许就是科技的魅力所在吧。
