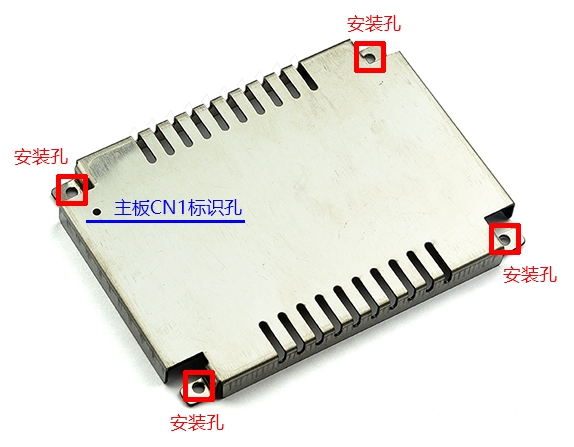

电磁屏蔽罩的原理、设计与应用

电磁屏蔽罩的工作原理

电磁屏蔽的基本概念

电磁屏蔽是指在空间某个区域内，用以减弱由某些源引起的场强的措施。其目的是将电力线或磁力线限制在一定区域内，同时使某一区域不受外来电力线和磁力线的影响。电磁屏蔽的效果主要基于电磁波的反射、吸收和抵消等物理过程。

屏蔽罩的工作机制

当电磁波到达屏蔽罩表面时，会发生一系列物理现象。首先，由于空气与金属屏蔽罩交界面上阻抗的不连续，对入射波产生反射。这种反射并不要求屏蔽材料具有一定的厚度，只需要交界面上存在不连续即可。未被表面反射掉而进入屏蔽罩的能量，在体内向前传播的过程中，会被屏蔽材料所衰减，即发生吸收现象。在屏蔽罩内尚未衰减掉的剩余能量，传到材料的另一表面时，遇到金属 – 空气阻抗不连续的交界面，会形成再次反射，并重新返回屏蔽体内。这种反射在两个金属的交界面上可能会多次发生。总之，电磁屏蔽罩对电磁的衰减主要是基于电磁波的反射和吸收。

对于高频干扰电磁场，主要利用低电阻率的金属材料中产生的涡流，形成对外来电磁波的抵消作用，从而达到屏蔽的效果。而当干扰电磁波的频率较低时，则要采用高导磁率的材料，使磁力线限制在屏蔽体内部，防止扩散到屏蔽的空间去。在某些场合下，如果要求对高频和低频电磁场都具有良好的屏蔽效果时，往往采用不同的金属材料组成多层屏蔽体。

电磁屏蔽罩的材料选择

常用屏蔽材料及其特性

1. 铜：铜具有良好的导电性，其电导率较高，能够有效地反射电磁波。在高频电磁屏蔽中表现出色，对于防止高频电磁干扰具有显著效果。然而，铜的密度相对较大，成本也较高，并且在一些环境中容易发生氧化。
2. 铝：铝也是一种常用的屏蔽材料，它的密度较小，重量轻，成本相对较低。铝的导电性虽然略逊于铜，但在许多应用场景中仍然能够满足电磁屏蔽的要求。同时，铝具有较好的耐腐蚀性，表面能够形成一层致密的氧化膜，保护内部金属不被进一步腐蚀。
3. 镍：镍具有一定的磁性，在一些对低频磁场屏蔽有要求的场合较为适用。它可以与其他金属制成合金，以改善材料的综合性能。例如，镍与铜的合金（如洋白铜）既具有良好的导电性，又有一定的强度和加工性能。
4. 不锈钢：不锈钢具有较高的强度和良好的耐腐蚀性，能够在较为恶劣的环境中使用。在一些对结构强度和防护性能要求较高的电子设备中，常采用不锈钢制作屏蔽罩。不过，不锈钢的导电性相对铜和铝来说较差，在设计时需要考虑其对屏蔽效能的影响。
5. 铁氧体：对于恒定和极低频磁场，铁氧体是一种常用的屏蔽材料。它具有较高的磁导率，能够有效地引导磁力线，将磁场限制在一定范围内，从而起到屏蔽磁场的作用。

材料选择的考量因素

在选择屏蔽罩材料时，需要综合考虑多个因素。首先是屏蔽效能，不同的应用场景对屏蔽效能的要求不同，需要根据具体的频率范围和干扰强度选择合适的材料。例如，对于高频电磁干扰，铜和铝等良导体材料较为合适；而对于低频磁场干扰，则应优先考虑高导磁率的材料如铁氧体或某些磁性合金。

成本也是一个重要的考量因素。在满足屏蔽要求的前提下，应尽量选择成本较低的材料，以降低产品的生产成本。同时，还需要考虑材料的重量，在一些对重量有严格要求的应用中，如航空航天领域，应选择密度较小的材料。

材料的散热性能也不容忽视。电子设备在工作过程中会产生热量，屏蔽罩作为设备的一部分，需要具备良好的散热性能，以保证设备的正常运行。此外，材料的加工工艺性也很关键，要确保所选材料易于加工成所需的屏蔽罩形状和结构。

电磁屏蔽罩的设计要点

屏蔽罩的结构设计

1. 完整覆盖：屏蔽罩必须完全包围或覆盖要屏蔽的设备或电路，任何缺口或开口都可能使电磁波渗透进来，降低屏蔽效能。在设计时，应尽量减少不必要的开孔和缝隙，对于必须的开口，如通风孔、接口等，要采取适当的屏蔽措施，如使用金属网或导电橡胶进行密封。
2. 密封性能：确保屏蔽罩的接缝和连接部分良好密封，防止电磁波通过裂缝或间隙进入。可以采用焊接、铆接或使用导电密封胶等方式来保证接缝处的导电连续性。在一些对屏蔽要求较高的场合，还可以采用多层屏蔽结构，进一步提高屏蔽效果。
3. 形状设计：屏蔽罩的形状应根据被屏蔽设备或电路的形状和布局进行设计，以实现最佳的屏蔽效果。一般来说，规则的形状（如方形、圆形）比不规则形状更容易实现良好的屏蔽性能，因为规则形状的表面电场分布更均匀，减少了电场集中的区域。
4. 长城脚设计：在屏蔽罩焊接时，为避免整面焊接导致锡堆叠，一般采用 2 – 1 – 2 – 1mm 方式的长城脚焊接，即 2mm 接触，1mm 悬空方便爬锡，这样可以保证屏蔽罩的粘附强度，同时也有助于提高屏蔽性能。

屏蔽罩与电路板的配合设计

1. 屏蔽罩焊盘设计：屏蔽罩焊盘宽度一般在 0.7 – 1mm 之间，器件焊盘距离屏蔽罩焊盘边缘至少保证 0.3mm 以上。焊接时要考虑焊锡高度 0.1mm，器件上方距离屏蔽罩顶部至少保证 0.2mm 以上，以确保焊接质量和电气性能。
2. 散热孔设计：在考虑散热的情况下，需要增加散热孔。孔直径一般在 1 – 1.5mm 之间，孔间距 5mm 左右。合理设计散热孔的位置和数量，既能保证良好的散热效果，又不会过多影响屏蔽性能。
3. 真空吸盘区域预留：在批量焊接时，需要在屏蔽罩中间预留真空吸盘的区域，该区域应保证是一个平面且不开孔，一般直径不小于 5mm，以便于在贴片过程中对屏蔽罩进行准确抓取和放置。
4. 接地点选择：为屏蔽罩选择最佳的接地点，以减少噪声。接地点应尽量靠近干扰源或敏感区域，并且接地路径要短而粗，以降低接地电阻，提高屏蔽效果。

屏蔽罩的焊接与安装设计

1. 焊接形式：目前主流的焊接形式有单件焊接式、两件可拆焊接式和屏蔽罩夹子 + 单件屏蔽罩。单件焊接式直接焊接在电路板上，加工容易且成本较低，但一旦焊接上不容易拆除，给维修调试带来困难。两件可拆焊接式由支架和盖子组成，支架一般采用洋白铜方便焊接，盖子一般采用不锈钢，价格较便宜，其优点是方便维修检查，但需要开两次模具，成本较高。屏蔽罩夹子 + 单件屏蔽罩方案使用屏蔽罩夹子代替支架，省去了支架的开模成本，屏蔽罩夹子通过卡扣将屏蔽罩扣紧，摆放间距大概 25mm 一个即可，最少需要 4 个，可根据实际情况灵活实施，但该方案卡扣的夹持力在振动强度大的场景下可能不足。
2. 安装稳定性：屏蔽罩在安装后应具有良好的稳定性，能够承受一定的振动和冲击。在设计安装结构时，要考虑到设备的使用环境和可能受到的外力，确保屏蔽罩不会在使用过程中松动或脱落，影响屏蔽效果。

电磁屏蔽罩的应用领域

消费电子领域

在消费电子设备中，如智能手机、平板电脑、笔记本电脑等，电磁屏蔽罩被广泛应用。随着这些设备功能的不断增加和集成度的提高，内部电路产生的电磁干扰问题日益突出。屏蔽罩可以有效地防止内部电路之间的相互干扰，同时避免设备对外部环境产生过多的电磁辐射。例如，在智能手机中，屏蔽罩用于保护射频电路、处理器、内存等关键部件，确保手机的通信质量、运行速度和稳定性。同时，也符合相关的电磁辐射标准，保障用户的健康。

通信领域

在通信基站、卫星通信设备、无线接入点等通信设备中，电磁屏蔽罩起着至关重要的作用。通信设备在工作时会发射和接收大量的电磁波，为了保证信号的准确传输和接收，避免受到外界电磁干扰的影响，需要使用高性能的电磁屏蔽罩。屏蔽罩可以将设备内部的电磁干扰限制在一定范围内，防止其对周围其他通信设备产生干扰，同时也保护设备自身免受外部强电磁干扰的侵害，确保通信的可靠性和稳定性。

汽车电子领域

随着汽车智能化和电动化的发展，汽车电子设备的数量和复杂性不断增加。从发动机控制系统、自动驾驶辅助系统到车载娱乐系统等，都离不开电磁屏蔽罩的应用。在汽车环境中，存在着各种复杂的电磁干扰源，如发动机点火系统、电机运转产生的电磁噪声等。电磁屏蔽罩可以保护汽车电子设备免受这些干扰的影响，确保汽车的安全行驶和各项功能的正常运行。例如，在自动驾驶辅助系统中，屏蔽罩能够保证传感器和控制器之间的信号传输不受干扰，从而实现准确的路况感知和决策控制。

医疗设备领域

医疗设备对电磁兼容性要求极高，因为电磁干扰可能会影响设备的检测精度和治疗效果，甚至对患者的生命安全造成威胁。在核磁共振成像（MRI）设备、心电图机、脑电图机等医疗设备中，电磁屏蔽罩用于屏蔽外界电磁干扰，同时防止设备自身产生的电磁辐射对周围环境和其他医疗设备产生影响。例如，MRI 设备需要在一个非常稳定的电磁环境下工作，屏蔽罩可以有效地隔离外界的电磁干扰，保证成像的清晰度和准确性。

军事与航空航天领域

在军事和航空航天领域，电子设备面临着更加恶劣的电磁环境，对电磁屏蔽的要求也更为严格。电磁屏蔽罩用于保护军事通信设备、雷达系统、飞行器的航电系统等免受敌方电磁干扰和自身电磁辐射的影响。在军事作战中，电磁屏蔽的有效性直接关系到作战装备的性能发挥和作战任务的成败。在航空航天领域，飞行器在高空飞行时会受到各种宇宙射线和电磁辐射的干扰，屏蔽罩能够为飞行器的电子设备提供可靠的防护，确保飞行安全。

电磁屏蔽罩作为解决电磁干扰问题的重要手段，在现代电子技术中发挥着不可替代的作用。从其工作原理、材料选择、设计要点到广泛的应用领域，都体现了其在保障电子设备正常运行、提高设备性能和可靠性方面的关键价值。随着科技的不断发展，电磁屏蔽罩技术也在持续进步，新材料的应用、设计的精细化与智能化以及与其他技术的融合等趋势，将为电磁屏蔽罩带来更广阔的发展空间和更出色的性能表现。在未来，电磁屏蔽罩将继续在各个领域中发挥重要作用，推动电子技术向更高水平发展。
