MOS 管：半导体世界的电压控制大师

在电子设备的微观世界里，有一种元件如同精密的闸门，以电压为钥匙调控电流的流动。它身形微小，却能在芯片中承担开关与放大的核心职责。从智能手机的处理器到工业电机的驱动器，其身影无处不在。这便是金属 – 氧化物 – 半导体场效应晶体管，业界常简称其为 MOS 管。它的存在，让电子设备的高效运作有了坚实基础。

一、MOS 管的核心结构：四层架构的精密设计

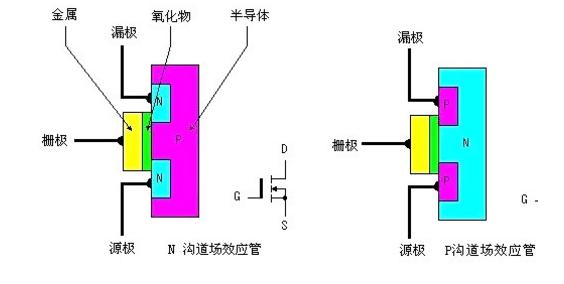

MOS 管的结构如同精心搭建的微观楼阁，由四个关键部分构成：衬底、源极、漏极和栅极。衬底作为整个结构的基础，通常选用硅材料，其导电类型决定了 MOS 管的基本属性 ——P 型衬底对应 N 沟道 MOS 管，N 型衬底则对应 P 沟道 MOS 管。

源极与漏极如同电流的出入口，通过离子注入工艺在衬底表面形成高浓度掺杂区域。对于 N 沟道 MOS 管而言，这两个区域为 N 型半导体，与 P 型衬底形成 PN 结；P 沟道 MOS 管则相反。当电压施加于栅极时，源极与漏极之间的电流通道会随之开启或关闭，完成对电流的精准调控。

栅极是 MOS 管的 “指挥中心”，其与衬底之间隔着一层极薄的氧化层（通常为二氧化硅），厚度仅为数纳米。这层绝缘层如同精密的屏障，使栅极与衬底之间几乎不存在电流，却能通过电场效应改变衬底表面的导电状态。这种电压控制特性，让 MOS 管的功耗远低于传统的双极型晶体管，成为现代低功耗电子设备的理想选择。

二、工作原理：电场效应下的电流魔法

MOS 管的工作机制源于独特的电场效应，这一过程可分为三个关键阶段：截止、导通与饱和。

当栅极未施加电压时，源极与漏极之间的 PN 结处于反向偏置状态，电流无法流通，MOS 管处于截止状态。此时的元件如同关闭的闸门，阻断电流的路径。

随着栅极电压逐渐升高，氧化层下方的衬底表面会形成反型层 —— 对于 N 沟道 MOS 管，P 型衬底表面会聚集大量自由电子，形成导电通道。当电压达到阈值时，源极与漏极通过反型层连通，电流开始流动，MOS 管进入导通状态。此时的电流大小与栅极电压呈线性关系，元件可作为可变电阻使用。

若继续增大漏极电压，反型层会在靠近漏极的区域出现夹断现象，但电流仍能通过夹断区的电场维持流动，且不再随漏极电压升高而显著增加，这一状态被称为饱和区。在饱和区，MOS 管的电流仅由栅极电压决定，因此常被用作信号放大器，将微弱的电压信号转化为成比例的电流信号。

三、关键参数：衡量性能的核心指标

理解 MOS 管的性能，需要关注几个核心参数，它们直接决定了元件在电路中的适用场景。

阈值电压是开启 MOS 管的关键数值，指栅极需要施加的最小电压以形成导电通道。不同型号的 MOS 管阈值电压差异显著，从几毫伏到十几伏不等，这一参数决定了电路的驱动电压设计。例如，用于电池供电设备的 MOS 管通常采用低阈值电压，以降低功耗。

漏极电流是 MOS 管导通时能承受的最大电流，其数值与元件的封装尺寸、散热能力密切相关。大功率 MOS 管的漏极电流可达数百安培，足以驱动电机、逆变器等大型设备；而芯片内部的微型 MOS 管漏极电流仅为微安级别，主要用于逻辑运算。

击穿电压代表 MOS 管能够承受的最大反向电压，超过这一数值会导致元件永久性损坏。在高压电路设计中，如电源转换器，必须选择击穿电压高于工作电压的 MOS 管，并预留足够的安全余量。

导通电阻是 MOS 管导通时的内阻，这一参数直接影响元件的功耗。导通电阻越小，电流通过时的损耗越低，因此在开关电源等高频应用中，低导通电阻的 MOS 管能显著提高效率。

栅极电容是栅极与其他电极之间的寄生电容，它会影响 MOS 管的开关速度。电容值越大，栅极电压的充放电时间越长，元件的响应速度越慢。在高频电路中，如射频放大器，需要选择栅极电容小的 MOS 管以保证信号的快速切换。

四、类型划分：按结构与功能的多元分类

根据结构与工作方式的不同，MOS 管可分为多种类型，每种类型都有其独特的应用场景。

按导电沟道类型，MOS 管可分为 N 沟道和 P 沟道两种。N 沟道 MOS 管通过电子导电，开关速度快、导通电阻小，是大多数电路的首选；P 沟道 MOS 管通过空穴导电，性能略逊，但常与 N 沟道管组成互补对称电路，如 CMOS 反相器。

按栅极电压控制方式，可分为增强型和耗尽型。增强型 MOS 管在无栅压时处于截止状态，需施加正向电压才能导通，广泛用于数字电路和开关电路；耗尽型 MOS 管则在无栅压时已导通，施加反向电压可使其截止，多用于模拟电路中的放大器。

按功率等级，可分为小信号 MOS 管和功率 MOS 管。小信号 MOS 管主要用于低频信号放大和逻辑控制，如运算放大器内部电路；功率 MOS 管则能承受大电流和高电压，是电力电子设备的核心元件，如电动汽车的电机控制器、太阳能逆变器等。

五、应用场景：从微观芯片到宏观设备

MOS 管的应用范围几乎覆盖所有电子领域，其独特的性能使其成为现代电子技术的基石。

在集成电路中，MOS 管是构成逻辑门电路的基本单元。数十亿个微型 MOS 管通过复杂的布线组成 CPU、存储器等芯片，利用导通与截止两种状态实现二进制运算。例如，CMOS 技术通过 N 沟道和 P 沟道 MOS 管的互补工作，使芯片功耗降至极低水平，为智能手机、笔记本电脑的长续航提供了可能。

在电源管理领域，MOS 管作为高频开关元件，广泛应用于 DC-DC 转换器、充电器等设备。当 MOS 管工作在高频开关状态时，配合电感、电容等元件可实现电压的高效转换。与传统的线性稳压器相比，基于 MOS 管的开关电源效率可提升 30% 以上，显著降低能源损耗。

在电机控制中，功率 MOS 管组成的 H 桥电路能精确控制电机的转速和方向。通过调节 MOS 管的导通时间，可实现脉冲宽度调制（PWM）控制，使电机运行更加平稳。这种控制方式被广泛应用于工业机器人、无人机、电动工具等设备中。

在音频放大领域，MOS 管凭借其高输入阻抗、低失真的特性，成为高端音响设备的理想选择。与双极型晶体管相比，MOS 管的非线性失真更小，能更好地还原音频信号的细节，为用户带来更优质的听觉体验。

六、使用注意事项：确保稳定工作的关键

尽管 MOS 管性能优异，但在使用过程中仍需注意以下事项，以避免元件损坏或电路故障。

静电防护是首要任务。MOS 管的栅极氧化层极薄，容易被静电击穿，因此在运输、存储和焊接过程中必须采取防静电措施，如使用防静电包装、佩戴防静电手环等。

栅极驱动需合理设计。由于栅极存在电容，驱动电路需提供足够的充放电电流，以保证 MOS 管快速开关。若驱动能力不足，会导致开关损耗增大，元件温度升高，影响使用寿命。

散热设计对功率 MOS 管至关重要。当大电流通过时，MOS 管会产生热量，若散热不良，温度过高会导致性能下降甚至烧毁。因此，大功率应用中需为 MOS 管配备散热片或风扇，确保温度控制在安全范围内。

过压过流保护不可忽视。在电路中应设置过压保护电路，防止电源波动或感性负载产生的尖峰电压损坏 MOS 管；同时，通过保险丝、限流电阻等元件实现过流保护，避免短路时过大的电流烧毁元件。

MOS 管以其独特的电压控制特性，在电子技术领域扮演着不可替代的角色。从微观的芯片到宏观的电力设备，它的身影无处不在，推动着电子设备向高效、低耗、小型化方向发展。深入理解 MOS 管的结构、原理和应用，对于电子工程师和爱好者而言，无疑是打开电子世界大门的一把重要钥匙。
