中间继电器：电力控制系统中的关键桥梁

工业自动化的精密链条中，有一种元件看似不起眼，却承担着信号放大与转换的核心职责。它能将微弱的控制信号转化为足以驱动大功率设备的指令，也能在复杂电路中实现多路信号的同步操作。这种元件就是中间继电器，其性能稳定性直接关系到整个控制系统的运行效率。理解中间继电器的工作机制，对电气工程师、设备维护人员乃至相关专业学习者都具有重要意义。

核心构造与部件功能

中间继电器的构造体现了机电一体化的精密设计，每个部件都在信号传递过程中扮演着独特角色。其基本结构可分为电磁系统、触点系统、灭弧装置和外壳四大部分，各部分协同工作以实现信号的高效转换。

电磁系统是中间继电器的 “动力源”，由线圈、铁芯和衔铁组成。线圈通常采用高强度漆包线绕制，匝数根据额定电压设计，当通入规定电压的电流时，会产生强磁场。铁芯选用高导磁率的硅钢片叠压而成，能有效增强磁场强度，减少磁滞损耗。衔铁则通过弹性组件与铁芯保持一定间隙，在磁场力作用下可快速吸合或释放，其动作灵敏度直接影响继电器的响应速度。

触点系统是信号传递的 “接口”，分为动触点和静触点两类。动触点与衔铁联动，静触点固定在绝缘基座上，两者接触时形成通路，分离时则切断电路。触点的材质选择极为关键，常见的银合金触点具有优良的导电性和耐磨性，能承受频繁通断产生的电弧侵蚀；对于高负载场景，还会采用银氧化镉材质以提升耐熔焊性能。触点数量和形式根据用途设计，包括常开触点（通电闭合）和常闭触点（通电断开），多组触点的组合可实现复杂的逻辑控制。

灭弧装置是保障安全运行的 “防护盾”，主要用于熄灭触点分断时产生的电弧。小型中间继电器通常采用磁吹式灭弧或空气灭弧，利用磁场或气流将电弧拉长冷却；在高压场合，还会配备陶瓷灭弧罩，通过降温与隔绝空气快速熄灭电弧，避免触点被灼伤。

外壳作为 “保护层”，多采用阻燃 ABS 塑料或酚醛树脂制成，具有绝缘、耐高温和抗冲击的特性。外壳上设有清晰的引脚标识和安装孔，既方便电路连接，又能确保继电器在设备内部稳固安装，同时防止外部灰尘、水汽对内部元件的侵蚀。

工作原理与动作过程

中间继电器的工作基于电磁感应与机械联动的协同作用，其动作过程可分为吸合、保持和释放三个阶段，每个阶段都遵循严格的物理规律。

当控制电路向线圈通入额定电压时，电流通过线圈产生磁场，铁芯被磁化并产生电磁吸力。这种吸力克服衔铁与铁芯之间的弹簧反作用力，使衔铁迅速向铁芯靠近，此为吸合阶段。吸合过程中，衔铁带动动触点同步运动，原本断开的常开触点闭合，原本闭合的常闭触点断开，从而实现电路的切换。吸合时间通常在几十毫秒内，具体取决于线圈的电感量和电源电压，优质继电器的吸合时间可控制在 10-30ms，确保信号传递的及时性。

线圈持续通电时，继电器进入保持阶段。此时电磁吸力与弹簧反作用力达到平衡，衔铁保持在吸合位置，触点状态稳定不变。保持阶段的功耗是衡量继电器能效的重要指标，新型节能继电器通过优化线圈设计，可将保持功耗降低至吸合功耗的 30% 以下，有效减少电路的能量损耗。

当控制电路断电时，线圈磁场迅速消失，电磁吸力随之减弱，衔铁在弹簧反作用力的推动下复位，此为释放阶段。动触点随衔铁回到初始位置，常开触点断开，常闭触点闭合，电路恢复原状。释放时间通常略长于吸合时间，一般在 20-50ms，其长短与弹簧弹性系数、衔铁质量等因素相关，设计时需确保释放过程无卡顿，避免触点粘连。

值得注意的是，中间继电器的动作具有明确的 “阈值特性”：只有当线圈电压达到额定值的 80%-110% 时，才能可靠吸合；低于释放电压（通常为额定电压的 30%-70%）时，衔铁会迅速释放。这种特性使其能有效区分有效信号与干扰信号，保证控制逻辑的准确性。

技术参数与性能指标

选择中间继电器时，需重点关注一系列技术参数，这些参数直接决定了继电器在特定电路中的适用性和可靠性。理解参数的含义及其相互关系，是正确选型的前提。

额定电压是最基本的参数，包括线圈额定电压和触点额定电压。线圈额定电压指能使继电器可靠吸合的电压值，常见规格有 DC12V、DC24V、AC220V 等，需与控制电路的电源电压匹配。触点额定电压则是触点所能承受的最高工作电压，交流电路中多为 AC250V、AC380V，直流电路中为 DC220V、DC110V，超过此值可能导致触点击穿短路。

额定电流同样分为线圈额定电流和触点额定电流。线圈额定电流由线圈电阻和额定电压决定，通常在几十毫安至几百毫安之间，例如 DC24V 线圈的电阻约为 200-1000Ω，对应电流为 24-60mA。触点额定电流是触点长期工作所能承载的最大电流，小型继电器触点电流多为 5A、10A，工业级继电器可达 20A 以上，选型时需确保负载电流不超过触点额定值的 80%，以延长使用寿命。

触点形式与数量直接影响电路设计的灵活性。常见的触点形式有 “常开 + 常闭” 组合，如 2 组常开 2 组常闭、4 组常开等，部分继电器还可通过模块化设计扩展触点数量。在复杂控制系统中，多触点继电器能减少元件数量，简化电路布线，降低故障风险。

电气寿命和机械寿命是衡量继电器耐用性的关键指标。电气寿命指在额定负载下，触点可靠通断的次数，一般为 10 万 – 100 万次；机械寿命则是无负载时的动作次数，可达 1000 万次以上。两者的差异源于触点磨损程度的不同，实际应用中，负载越大、通断频率越高，电气寿命衰减越快。

绝缘电阻和耐压强度反映继电器的安全性能。绝缘电阻指线圈与触点之间、不同触点之间的电阻值，应不低于 100MΩ，确保无漏电现象。耐压强度则是指在规定时间内（通常为 1 分钟），继电器能承受的最高电压，线圈与触点间的耐压一般为 2500VAC，触点之间为 1500VAC，超过此值会导致绝缘击穿。

环境参数同样不可忽视，包括工作温度、湿度、振动和冲击。工业级继电器的工作温度范围通常为 – 40℃至 + 85℃，湿度为 5%-95%（无凝露），能在粉尘、油污等恶劣环境中稳定工作。振动耐受能力一般为 10-55Hz、10g 加速度，冲击耐受为 50g 加速度，可适应机械设备运行时的振动环境。

选型要点与应用场景

中间继电器的选型需结合具体电路需求，综合考虑参数匹配、环境适应性和可靠性要求，避免因选型不当导致设备故障。同时，了解其典型应用场景，能更好地发挥其在控制系统中的桥梁作用。

选型时，首要任务是确认线圈电压与控制电路匹配。若控制电路为 DC24V，却选用 AC220V 线圈的继电器，会导致无法吸合；反之，低电压线圈接入高电压电路则可能烧毁线圈。此外，还需考虑控制信号的类型，交流线圈继电器不宜用于直流电路，否则会因线圈阻抗差异导致电流过大。

触点容量必须满足负载要求。当控制感性负载（如电机、电磁阀）时，触点分断瞬间会产生高压电弧，此时应选择触点额定电流为负载电流 3-5 倍的继电器，并优先选用带灭弧装置的型号。例如，控制 1A 的交流电机时，宜选用额定电流 5A 以上的继电器，以应对启动瞬间的冲击电流。

触点数量和形式需根据控制逻辑确定。若需同时控制多路电路，应选择多组触点的继电器；若电路要求互锁功能，则需常开与常闭触点配合使用。部分场景中，还可通过继电器的串联或并联扩展触点容量，如将两组触点并联可使额定电流翻倍，但需确保两组触点动作同步。

环境因素对选型的影响不容忽视。在高温环境（如锅炉控制系统）中，应选用耐高温线圈和耐氧化触点的继电器；在潮湿环境（如污水处理设备）中，需选择防水型外壳和镀金触点的产品，防止触点锈蚀。对于有防爆要求的场合（如化工车间），则必须选用防爆认证的继电器，避免电火花引发危险。

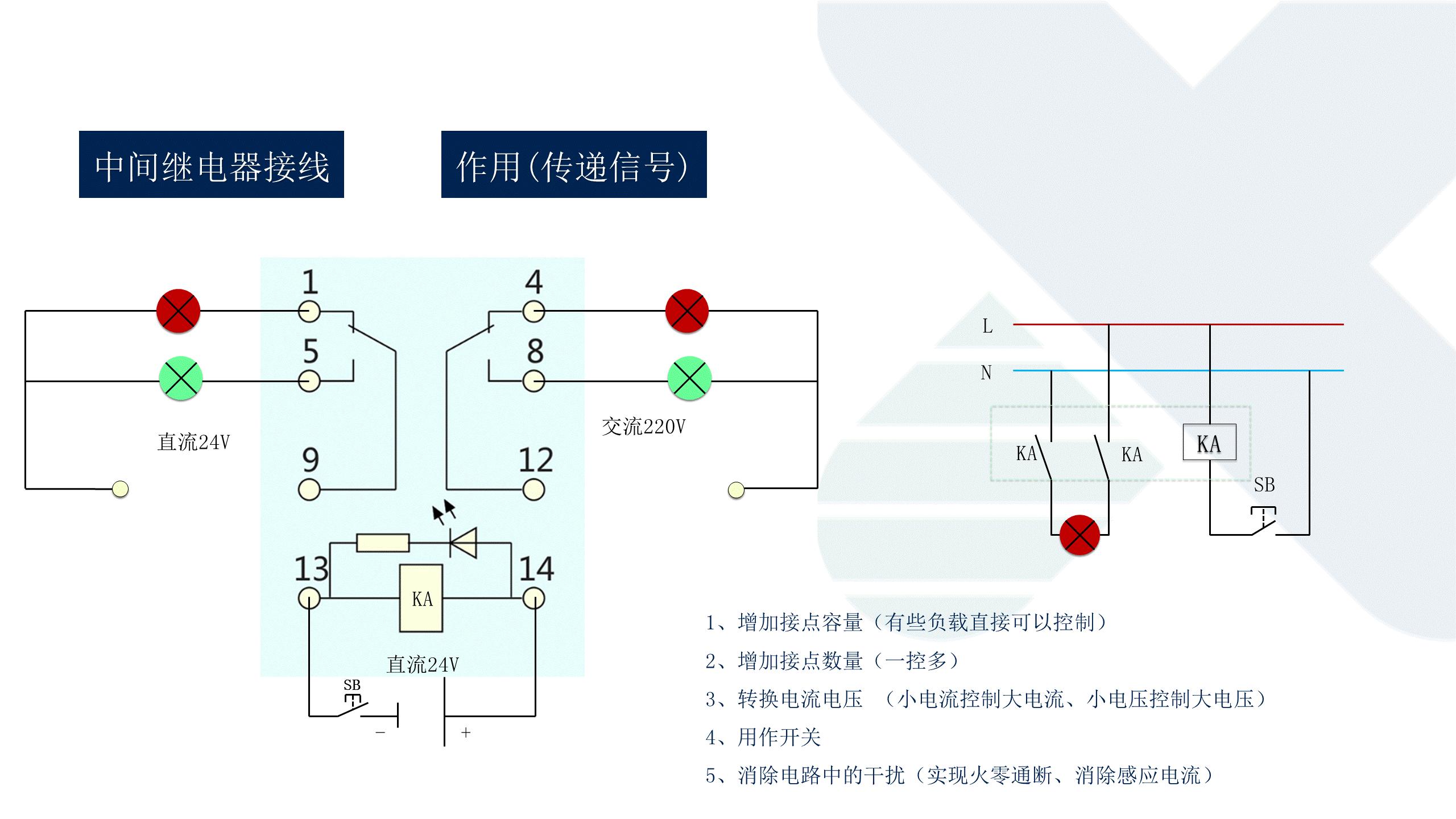

中间继电器的应用场景广泛分布于工业控制、电力系统、智能家居等领域。在工业自动化生产线中，它常被用于 PLC 输出信号的放大，将 PLC 的微弱信号转换为驱动接触器、电磁阀的强电信号，例如通过中间继电器控制传送带电机的启停。在电力保护电路中，它可作为信号传递的中间环节，将电流互感器、电压互感器的检测信号放大后，驱动跳闸装置或报警系统，实现电路的过载保护。

在智能家居系统中，中间继电器承担着弱电控制强电的角色，例如通过手机 APP 发出的低电压信号，经继电器转换后控制照明灯具、空调等大功率电器。在交通信号控制系统中，它能协调多路信号灯的切换，确保红灯、绿灯、黄灯按预设逻辑有序工作，保障路口交通秩序。

此外，在医疗设备、通信基站等对可靠性要求极高的场合，中间继电器的作用更为关键。例如，核磁共振设备中的继电器需在强磁场环境下保持稳定动作，通信基站的电源控制系统则依赖继电器实现主备电源的无缝切换，任何一次误动作都可能造成严重后果。

安装维护与常见故障处理

正确的安装与定期维护是保障中间继电器长期稳定运行的关键，而掌握常见故障的处理方法，则能在设备出现问题时快速排查，减少停机时间。

安装过程需遵循电气安全规范。继电器应固定在无振动的平面上，避免与大功率设备或发热元件近距离接触，防止磁场干扰或温度过高影响性能。接线时需区分线圈引脚与触点引脚，引脚连接处应采用冷压端子或焊接，确保接触牢固，避免虚接导致的触点过热。对于交流线圈继电器，建议在线圈两端并联 RC 吸收回路，以抑制断电时产生的反向电动势，保护控制电路中的半导体元件。

日常维护应重点关注触点状态。定期（一般每半年）检查触点是否有烧蚀、氧化现象，若发现触点表面发黑或出现凹坑，可用细砂纸轻轻打磨，去除氧化层；严重损坏时需及时更换继电器。同时，检查线圈引出线是否老化开裂，外壳是否有破损，确保绝缘性能完好。

清洁维护时，需先切断电源，用干燥的压缩空气吹去继电器表面的灰尘，避免使用湿布或清洁剂，防止水分渗入内部。对于安装在粉尘较多环境中的继电器，可加装防尘罩，延长维护周期。

常见故障中，触点粘连是最需警惕的问题，多因负载过大或灭弧装置失效导致。表现为继电器断电后，触点仍保持闭合状态，造成电路无法断开。此时应先检查负载电流是否超过额定值，更换容量更大的继电器；若负载正常，则可能是灭弧装置损坏，需更换同型号继电器。

线圈烧毁通常由电压异常引起，表现为继电器无动作，用万用表测量线圈电阻时，显示为无穷大。此时需检查控制电路电压是否稳定，排除过电压故障后，更换线圈参数匹配的继电器。此外，频繁通断也会导致线圈过热烧毁，设计电路时应避免继电器处于高频动作状态。

动作迟缓或卡涩多因机械部件磨损或异物侵入所致。表现为吸合或释放时间明显延长，甚至无法完全动作。此时需拆开外壳检查，清除内部灰尘或异物，若衔铁与铁芯之间有氧化层，可涂抹少量导电膏；弹簧弹力不足时，应更换同规格弹簧，确保动作灵活。

绝缘故障表现为线圈与触点之间或触点之间漏电，用万用表测量绝缘电阻低于规定值。可能是外壳破损导致水汽侵入，或触点电弧灼伤绝缘材料。此时需更换继电器，并检查安装环境的湿度和粉尘情况，采取防护措施。

中间继电器作为电力控制系统中的 “信号中转站”，其构造精密、原理清晰，却在工业生产与日常生活中发挥着不可替代的作用。从核心部件的协同工作到复杂电路中的信号转换，从严谨的选型标准到细致的维护要求，每一个环节都体现着机电设计的智慧。理解并掌握中间继电器的特性，不仅能提升电路设计的可靠性，更能在设备运行中快速应对各类问题，让这一 “小元件” 持续为控制系统的稳定运行保驾护航。
