滑动变阻器：电路中的精密调控者

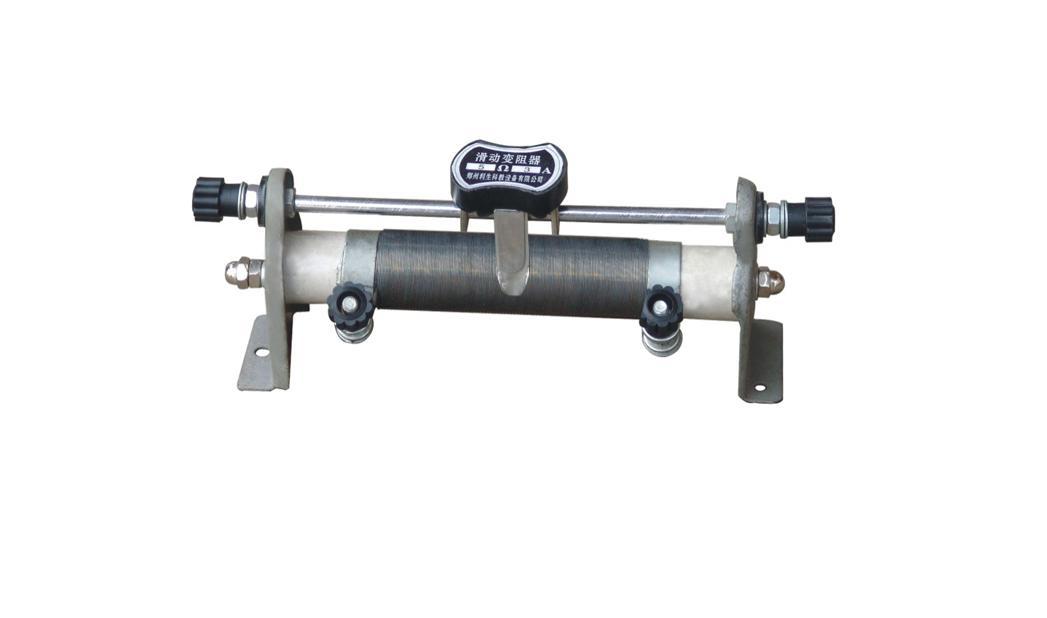

滑动变阻器的核心部件是缠绕在绝缘瓷筒上的电阻丝。这类电阻丝通常采用镍铬合金或康铜等材料制成，这些材料具有电阻率大、温度系数小的特点，能保证电阻值在不同温度下保持稳定。电阻丝的直径与长度经过精确计算，例如某型号滑动变阻器的电阻丝直径为 0.5 毫米，总长度达 5 米，缠绕成螺旋状后既节省空间又能确保有效电阻长度。

金属滑片是实现电阻调节的关键组件。滑片通过金属杆与外部接线柱连接，其底部与电阻丝紧密接触，当滑片沿金属杆滑动时，与电路接通的电阻丝长度随之改变。优质滑动变阻器的滑片采用铜合金材质，表面经过镀金处理，既能降低接触电阻，又能减少磨损，确保长期使用后仍保持良好的导电性。

绝缘瓷筒不仅起到支撑电阻丝的作用，还能有效隔绝电流。瓷筒表面光滑且耐高温，可防止电阻丝工作时产生的热量导致元件损坏。某些高精度滑动变阻器还会在瓷筒内部填充隔热材料，进一步提升散热性能，适用于大功率电路场景。

接线柱的设计直接影响滑动变阻器的使用灵活性。常见滑动变阻器配备四个接线柱，分别对应电阻丝的两端和金属杆的两端。通过选择不同的接线组合，可实现 “限流” 或 “分压” 两种工作模式。例如将滑片两端的接线柱接入电路时，能获得更精细的电阻调节范围。

工作机制：电阻变化的数学逻辑

欧姆定律揭示了滑动变阻器的工作本质。当滑片移动时，接入电路的电阻丝长度发生变化，根据电阻定律 R=ρL/S（其中 ρ 为电阻率，L 为长度，S 为横截面积），电阻值会随之改变。在电压恒定的电路中，电阻与电流成反比，因此通过调节滑片位置，可实现电流的线性调控。

分压电路中滑动变阻器的作用尤为巧妙。将电阻丝两端接入电源，从滑片处引出输出电压，此时输出电压与滑片到电阻丝一端的长度成正比。这种特性使其能在 0 到电源电压之间连续调节输出，广泛应用于需要精细电压控制的场景。例如在实验室中，通过分压式接法可将 12V 电源电压调节至 0.1V 的精度，满足小灯泡伏安特性测量的需求。

限流电路则通过改变串联在电路中的电阻值来控制电流。当滑片移动时，串联电阻增大或减小，从而限制或增大电路中的电流。这种接法结构简单，耗能较少，适用于对电流调节范围要求不高的场合。如电动机启动电路中，滑动变阻器可逐步减小电阻，使电机平稳加速，避免瞬间大电流造成损坏。

滑动变阻器的调节精度与电阻丝的均匀程度密切相关。优质电阻丝采用精密拉丝工艺制造，确保直径误差不超过 0.01 毫米，从而保证单位长度的电阻值均匀一致。在高精度仪器中，还会通过激光校准电阻丝的缠绕密度，使滑片移动时电阻变化呈现严格的线性关系，误差可控制在 0.1% 以内。

应用场景：从实验室到工业现场

中学物理实验室是滑动变阻器最基础的应用场所。在 “测定金属的电阻率” 实验中，它与电流表、电压表配合，通过改变电路中的电流，多次测量金属丝的电压与电流值，计算出电阻后再代入公式求出电阻率。在 “探究电流与电压、电阻的关系” 实验中，其限流功能可帮助学生直观理解三个物理量之间的定量关系，培养实验探究能力。

音频设备中的音量调节旋钮本质上是一种滑动变阻器。当旋转旋钮时，内部滑片在电阻丝上移动，改变音频信号的电流大小，从而实现音量的增减。高级音响设备采用多圈式滑动变阻器，调节行程长达 360 度以上，能实现音量的连续微调，避免普通变阻器调节时出现的 “跳音” 现象。

工业自动化控制系统中，滑动变阻器常作为传感器使用。在机床的位移检测中，将滑片与机床工作台连接，工作台移动时带动滑片滑动，电阻变化转化为电信号传递给控制系统，从而精确测量工作台的位置。某精密车床采用这种原理，定位精度可达 0.001 毫米，满足精密零件的加工要求。

电机调速系统离不开滑动变阻器的辅助。在直流电机的电枢电路中串联滑动变阻器，通过改变电阻值可调节电机转速。例如起重机的升降电机，操作人员通过调节变阻器改变电机转速，实现重物的平稳起吊与降落。这种调速方式成本低、操作简单，在中小型电机控制中仍被广泛采用。

使用规范：安全与精度的保障

正确选择滑动变阻器的规格是确保电路安全的前提。每种变阻器都有额定电流和最大电阻两个关键参数，使用时需根据电路要求选择。例如某实验电路的最大电流为 2A，就应选用额定电流不小于 2A 的滑动变阻器，否则电阻丝可能因过热熔断。同时，最大电阻应与电路其他电阻相匹配，若过大则调节效果不明显，过小则无法起到有效调控作用。

接线方式的选择需根据实验需求确定。分压接法适用于需要电压从 0 开始调节的场景，如测定小灯泡的伏安特性曲线实验；限流接法则适用于负载电阻较大、电流调节范围要求不高的情况，如电动机启动电路。错误的接线方式不仅无法达到预期效果，还可能损坏电路元件。

滑动变阻器的维护保养直接影响其使用寿命。使用前应检查滑片是否灵活，有无卡顿现象，若有则需添加专用润滑剂。长期不使用的变阻器应定期通电，利用电阻丝产生的热量去除内部潮气，防止金属部件锈蚀。清洁时需用干布擦拭，避免水分进入内部造成短路。

测量前的校准步骤不可忽视。精密实验中，需用多用电表检测滑动变阻器的实际电阻值，与标称值对比，确保误差在允许范围内。对于分压电路，应检查滑片在不同位置时的输出电压是否线性变化，若发现异常，可能是电阻丝局部损坏，需及时更换元件。

**

滑动变阻器的设计体现了物理学中 “控制变量” 的思想，通过简单的机械结构实现了对电路参数的精确调控。它虽不像芯片那样代表尖端科技，却在电子技术发展中发挥着基础性作用。无论是学生第一次接触电路实验，还是工程师在工业现场进行调试，滑动变阻器都是值得信赖的 “调节能手”。理解其工作原理，掌握其使用方法，不仅是学习电子技术的基础，更是培养科学思维的有效途径。在电子元件不断更新换代的今天，滑动变阻器凭借其可靠的性能和直观的调控方式，依然在众多领域中占据重要地位，展现出经典技术的持久生命力。
