SMT 贴片加工：电子制造的精密 “拼图术”

SMT 贴片加工是表面组装技术（Surface Mount Technology）的简称，是电子制造领域中一种将无引脚或短引线的表面贴装元器件（SMD）直接焊接到印制电路板（PCB）表面指定位置的装配技术。这项技术打破了传统通孔插装技术的局限，通过高度自动化的生产流程，实现了电子元器件的高密度、高速度、高可靠性组装，成为现代电子产品小型化、轻量化、高性能化的核心支撑。

工艺流程：从设计到成品的精密协作

SMT 贴片加工是一套环环相扣的系统工程，从 PCB 板的前期处理到最终的成品检测，每个环节都需要严格把控精度与质量，才能确保电子产品的稳定性能。

焊膏印刷：搭建连接的 “桥梁”

焊膏印刷是 SMT 加工的第一道关键工序，其作用是在 PCB 板的焊盘上均匀涂布一层特定厚度的焊膏，为后续元器件的焊接提供导电和连接介质。这一过程如同为元器件 “铺设轨道”，精度直接影响焊接质量。

印刷时，PCB 板被精准定位在印刷机工作台上，钢网（一种激光雕刻或化学蚀刻的金属模板）与 PCB 板的焊盘图案完全对应。印刷机的刮刀将焊膏通过钢网的镂空部分挤压到 PCB 板的焊盘上，形成均匀的焊膏图形。焊膏由焊锡粉末、助焊剂和添加剂组成，其粘度、颗粒度等参数需根据元器件类型和焊盘大小进行精确调配。例如，对于 01005 封装的微型元器件，需使用颗粒度更细的焊膏，以确保印刷精度。

元器件贴装：精准 “放置” 的艺术

元器件贴装是 SMT 加工的核心环节，通过贴片机将电子元器件按照设计要求准确放置在已印刷焊膏的 PCB 板焊盘上。这一过程需要极高的定位精度，对于微型元器件，定位误差需控制在 ±0.05mm 以内。

贴片机通过视觉识别系统对 PCB 板的基准点和元器件进行定位。首先，PCB 板进入贴片机后，机器视觉系统捕捉 PCB 板上的基准点，确定其精确位置，实现 PCB 板的校准。随后，贴片机的吸嘴根据元器件类型选择合适的吸嘴，从供料器中吸取元器件，通过视觉系统识别元器件的外形、引脚等特征，确认其姿态和位置，再通过精密的机械传动系统将元器件准确放置在对应的焊盘上。

不同类型的元器件需要不同的贴装策略。例如，电阻、电容等片式元器件可通过高速贴装头批量处理，贴装速度可达每小时数万颗；而芯片（IC）等精密元器件则需通过高精度贴装头进行精细操作，确保引脚与焊盘的准确对齐。

回流焊接：让连接 “固化” 的过程

回流焊接是将贴装好元器件的 PCB 板送入回流焊炉，通过逐步升温使焊膏熔化并重新流动，最终冷却凝固，实现元器件与 PCB 板焊盘的永久连接。这一过程如同 “铸造” 连接点，温度曲线的控制是关键。

回流焊炉内分为预热区、恒温区、回流区和冷却区四个阶段。在预热区，焊膏中的溶剂逐渐挥发，同时使 PCB 板和元器件均匀升温，避免因温度骤升导致元器件损坏；恒温区进一步去除焊膏中的助焊剂挥发物，并激活助焊剂的活性，去除焊盘和元器件引脚表面的氧化层；回流区是温度最高的区域，焊膏中的焊锡粉末熔化，在表面张力作用下形成焊点；冷却区则使熔化的焊锡快速凝固，形成稳定的金属间化合物，确保焊点的机械强度和导电性。

不同类型的焊膏和元器件需要匹配特定的温度曲线，例如，铅焊膏的回流峰值温度通常在 210-230℃，而无铅焊膏则需达到 240-260℃，以满足环保要求和焊接强度。

检测与返修：质量的 “把关” 环节

检测与返修是确保 SMT 加工质量的最后一道防线，通过各种检测设备排查焊接缺陷，并对不合格产品进行修复。常见的焊接缺陷包括虚焊、桥连、焊锡不足、元器件偏移等。

自动光学检测（AOI）是目前应用最广泛的检测手段之一，通过高清相机拍摄 PCB 板图像，与标准图像进行对比分析，可快速识别元器件缺件、偏移、焊膏印刷不良等缺陷。对于 BGA（球栅阵列封装）、CSP（芯片级封装）等底部有焊点的元器件，则需要 X 射线检测设备，通过穿透 PCB 板的 X 射线成像，检测焊点内部的空洞、虚焊等隐藏缺陷。

对于检测出的缺陷，需通过返修工作站进行修复。返修时，先通过热风或激光将缺陷焊点的焊锡熔化，移除不合格元器件或清理焊盘，再重新涂布焊膏并贴装元器件，最后进行局部焊接，使产品达到合格标准。

核心设备：自动化生产的 “主力军”

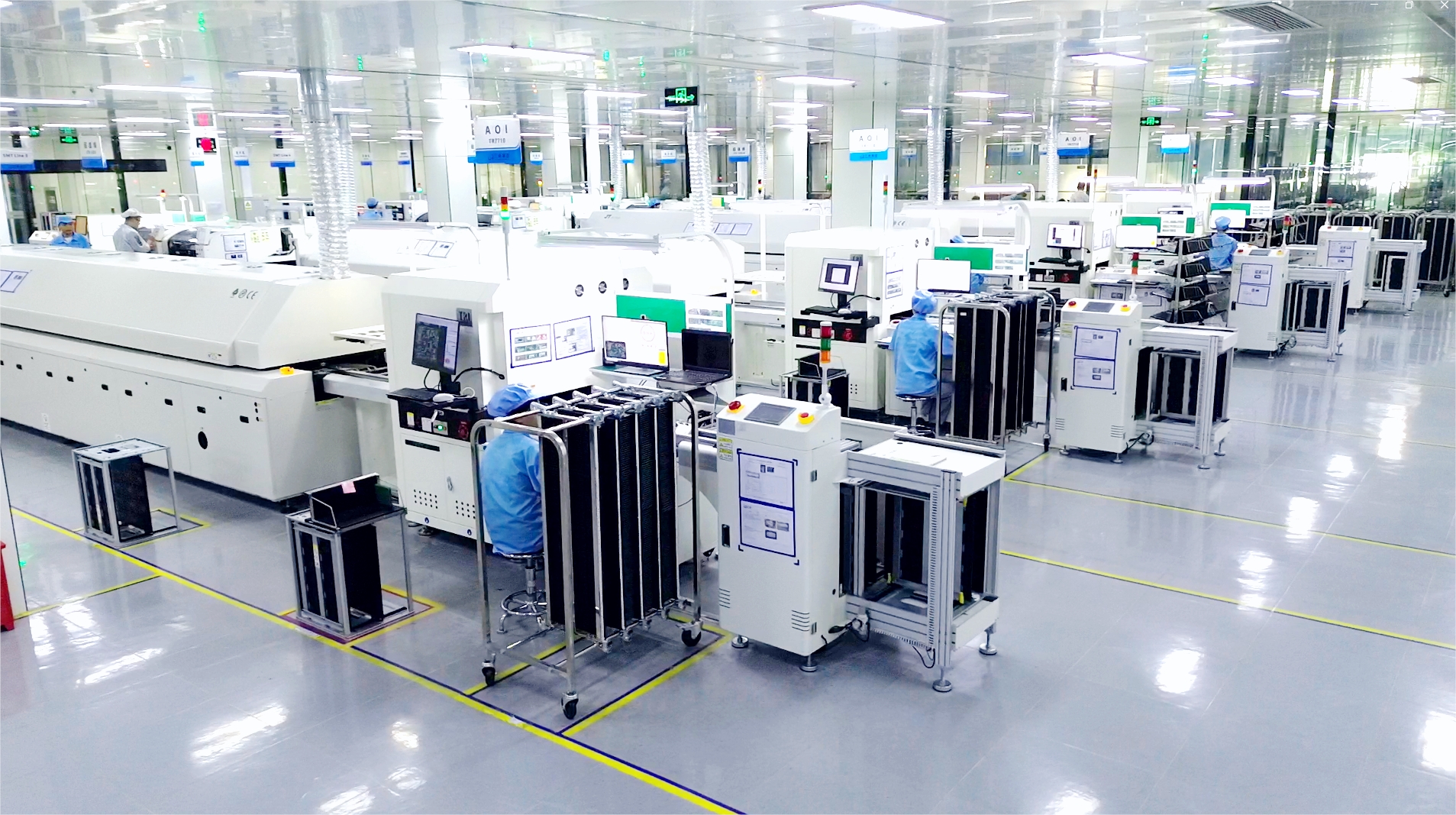

SMT 贴片加工的高精度和高效率离不开一系列专业设备的支撑，这些设备如同精密的 “工匠”，协同完成从焊膏印刷到成品检测的全过程。

焊膏印刷机：精密涂布的 “先行者”

焊膏印刷机是实现焊膏均匀涂布的关键设备，其核心由 PCB 定位系统、钢网、刮刀和视觉识别系统组成。现代印刷机采用伺服电机驱动，定位精度可达 ±0.01mm，确保钢网与 PCB 板的焊盘精准对齐。刮刀的压力、速度和角度可根据焊膏特性和钢网厚度进行调节，以保证焊膏印刷的厚度均匀（通常控制在 50-200μm）。部分高端印刷机还配备 3D 检测功能，可实时测量焊膏的高度和面积，及时反馈印刷质量。

贴片机：高速精准的 “装配手”

贴片机是 SMT 生产线中技术含量最高的设备之一，按照贴装速度和精度可分为高速贴片机和高精度贴片机。高速贴片机主要用于贴装电阻、电容等小型片式元器件，贴装速度可达每小时 8 万 – 12 万颗，通过多吸嘴转盘式结构实现连续贴装；高精度贴片机则专注于贴装 IC、BGA 等精密元器件，定位精度可达 ±0.02mm，配备高分辨率视觉系统和柔性吸嘴，能适应不同形状和尺寸的元器件。

贴片机的供料系统也十分关键，常见的供料方式有胶带式、托盘式和管式。胶带式供料器适用于小型片式元器件，可实现连续供料；托盘式供料器用于放置 IC 等大型元器件，通过机械臂抓取；管式供料器则用于引脚类元器件，确保元器件有序送出。

回流焊炉：温度控制的 “大师”

回流焊炉的核心是温度控制系统和传输系统。传输系统采用链条或网带传动，确保 PCB 板平稳通过各个温区，传输速度可根据温度曲线要求调节（通常为 30-100cm/min）。温度控制系统通过多组加热管和热电偶实现精准控温，每个温区的温度波动可控制在 ±1℃以内。部分先进的回流焊炉还配备氮气保护功能，通过充入氮气减少焊锡氧化，提高焊点质量，尤其适用于无铅焊接和精密元器件的焊接。

检测设备：质量监控的 “火眼金睛”

除了前文提到的 AOI 和 X 射线检测设备，还有在线测试（ICT）和功能测试（FCT）等设备用于检测 PCB 板的电气性能。ICT 通过探针接触 PCB 板上的测试点，检测元器件的焊接质量和电气参数，如电阻、电容、电感值等；FCT 则模拟产品的实际工作环境，测试 PCB 板的整体功能是否正常，确保产品能满足设计要求。

质量控制：精密制造的 “生命线”

SMT 贴片加工的质量直接决定电子产品的可靠性和使用寿命，因此需要从原材料、生产过程到成品检测实施全流程质量控制，消除潜在缺陷。

原材料把控：源头的 “质量屏障”

原材料的质量是 SMT 加工质量的基础，包括 PCB 板、电子元器件和焊膏等。PCB 板需检查其焊盘的平整度、镀层质量和尺寸精度，避免因焊盘氧化或变形导致焊接不良；电子元器件需进行外观检查和参数测试，确保引脚无变形、氧化，电气参数符合设计要求；焊膏需严格控制储存条件（通常在 2-10℃冷藏），使用前需回温并充分搅拌，确保其粘度和活性符合印刷要求。

工艺参数优化：过程的 “精准导航”

每个生产环节的工艺参数都需要经过严格调试和优化。在焊膏印刷环节，需根据钢网厚度、焊盘大小确定刮刀压力和印刷速度，确保焊膏厚度均匀且无漏印、多印；在元器件贴装环节，需根据元器件类型设置吸嘴压力、贴装高度和贴装速度，避免因压力过大导致元器件损坏或压力过小导致贴装不稳；在回流焊接环节，需根据焊膏类型和元器件耐热性制定合理的温度曲线，确保焊点充分熔化且无过热现象。

环境控制：稳定的 “生产基石”

SMT 生产车间的环境对加工质量有重要影响，需要控制温度、湿度和洁净度。车间温度通常控制在 20-26℃，湿度控制在 40%-60%，避免因温度过高导致焊膏活性下降，或湿度过低产生静电损坏元器件。洁净度需达到 Class 10000 级以上，通过空气净化系统减少灰尘和杂质污染，避免焊盘或元器件表面被污染导致焊接缺陷。

应用领域：渗透生活的 “隐形支撑”

SMT 贴片加工技术凭借其高密度、高可靠性的优势，已广泛应用于各类电子产品的制造，从日常使用的消费电子到工业控制、医疗设备等领域，都能看到其身影。

在消费电子领域，智能手机、平板电脑、笔记本电脑等产品的主板均采用 SMT 贴片加工技术。以智能手机为例，其主板面积仅为几平方厘米，却需要集成数百个微型元器件，包括处理器、内存、传感器等，SMT 技术通过高密度贴装实现了手机的小型化和高性能化。此外，智能手表、蓝牙耳机等可穿戴设备，也依赖 SMT 技术实现元器件的微型化组装，满足其轻薄便携的设计需求。

在工业控制领域，PLC（可编程逻辑控制器）、传感器模块等设备的核心电路板均采用 SMT 加工。这些设备通常工作在复杂的工业环境中，对可靠性要求极高，SMT 技术通过高质量的焊点和稳定的连接，确保设备在高温、振动等环境下正常运行。例如，在自动化生产线上的传感器，其电路板通过 SMT 加工实现了高精度的信号处理和传输，为生产线的稳定运行提供保障。

在医疗设备领域，心电图机、监护仪、血糖仪等医疗电子设备的核心部件均采用 SMT 贴片加工。这些设备对安全性和可靠性要求极高，SMT 技术通过无铅焊接和精密组装，确保设备的电气性能稳定，避免因电路故障影响医疗诊断的准确性。例如，便携式血糖仪的检测模块，通过 SMT 加工实现了微型化设计，方便患者随身携带和使用。

在汽车电子领域，车载导航、发动机控制模块、安全气囊控制器等均依赖 SMT 技术进行生产。汽车电子设备需要承受高温、振动、潮湿等恶劣环境，SMT 技术通过高可靠性的焊接和防护处理，确保设备在汽车的整个使用寿命内稳定工作。例如，发动机控制模块中的电路板，通过 SMT 加工实现了耐高温元器件的精准组装，为发动机的高效运行提供精准控制。

SMT 贴片加工技术通过精密的工艺流程、先进的自动化设备和严格的质量控制，为现代电子产品的制造提供了坚实的技术支撑。从消费电子到工业控制，从医疗设备到汽车电子，这项技术如同精密的 “拼图术”，将无数微小的电子元器件组装成功能强大的电子设备，深刻影响着人们的生产生活。其对精度和质量的极致追求，也彰显了电子制造领域不断创新、精益求精的技术精神。
