中周变压器有哪些组件以及作用

中周变压器作为一种专门用于中频信号传输与变换的电子元件，凭借其独特的频率选择性和信号耦合能力，在通信、广播电视、测量仪器等多个领域占据着不可替代的地位。这种变压器不同于普通电力变压器，它的设计重点围绕中频频段的信号特性展开，能够实现信号的高效传输、阻抗匹配以及频率滤波等关键功能，是保障电子系统信号质量的核心部件之一。

中周变压器的核心价值体现在对中频信号的精准处理上。在超外差接收机、中频放大器等典型应用场景中，电子设备需要将接收到的高频信号转换为固定的中频信号进行后续处理，而中周变压器正是这一转换过程中的关键桥梁。它通过初级线圈与次级线圈之间的电磁感应，实现中频信号的耦合与传输，同时借助线圈绕制方式、磁芯材料特性以及外部谐振电容的配合，形成特定频率的谐振回路，从而筛选出目标中频信号，抑制其他频率的干扰信号。这种对信号的 “筛选” 能力，直接决定了电子设备的接收灵敏度和信号还原精度，因此中周变压器的设计与性能参数往往成为衡量设备整体性能的重要指标之一。

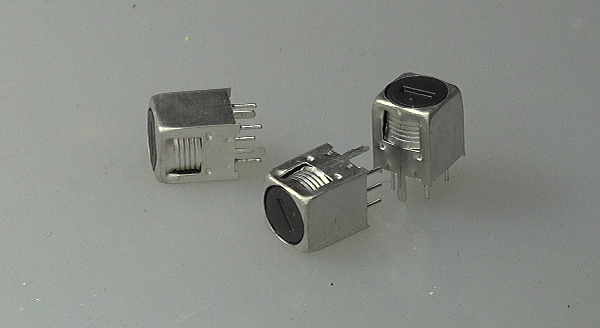

从结构组成来看，中周变压器主要由磁芯、线圈、骨架以及外壳等部分构成，各组件的选型与设计直接影响其整体性能。磁芯作为磁路的核心，其材质选择需根据工作频率、磁导率要求而定，常见的有铁氧体磁芯、坡莫合金磁芯等。铁氧体磁芯具有高频损耗小、磁导率稳定等特点，适用于几百千赫至几十兆赫的中频频段，是目前中周变压器中应用最广泛的磁芯类型；坡莫合金磁芯则具有更高的磁导率，适合低频段中频信号处理，但成本较高且高频损耗较大，应用场景相对有限。线圈部分采用漆包线绕制在骨架上，初级线圈与次级线圈的匝数比根据阻抗匹配需求确定，匝数比的精准控制能够确保信号在传输过程中减少反射与损耗，提升传输效率。此外，线圈的绕制方式（如密绕、间绕）、绕制精度以及绝缘处理工艺，也会对线圈的分布电容、漏感等参数产生影响，进而影响中周变压器的频率特性。

工作原理方面，中周变压器基于电磁感应原理实现信号传输，同时通过与外部电容构成 LC 谐振回路，实现对特定频率信号的选择。当中频信号输入初级线圈时，线圈产生交变磁场，磁场穿过磁芯耦合至次级线圈，次级线圈中感应出与初级信号频率相同的交变电动势，从而完成信号的传输。在这一过程中，初级线圈、次级线圈与外部并联的电容组成 LC 并联谐振回路，当输入信号的频率等于 LC 回路的谐振频率时，回路的阻抗达到最大值，此时次级线圈输出的信号幅度最大；而当输入信号频率偏离谐振频率时，回路阻抗迅速减小，输出信号幅度大幅衰减，从而实现对中频信号的选频功能。这种选频特性使得中周变压器能够从复杂的信号环境中筛选出目标中频信号，抑制干扰信号，为后续的信号放大、解调等处理提供纯净的信号源。

根据应用场景与性能要求的不同，中周变压器可分为多种类型，常见的有单调谐中周变压器、双调谐中周变压器以及宽频带中周变压器等。单调谐中周变压器仅在初级线圈或次级线圈两端并联调谐电容，形成单 LC 谐振回路，其结构简单、成本较低，但选频特性曲线较为平缓，选择性较差，适用于对信号选择性要求不高的场景，如简易超外差接收机的中频放大电路。双调谐中周变压器则在初级线圈和次级线圈两端均并联调谐电容，形成两个相互耦合的 LC 谐振回路，通过调整两个回路的耦合系数和谐振频率，可获得更陡峭的选频特性曲线，选择性显著优于单调谐类型，同时通频带也可根据需求进行调整，广泛应用于对信号选择性和通频带要求较高的设备，如专业通信接收机、广播电视接收机等。宽频带中周变压器则采用特殊的磁芯材料与线圈绕制工艺，通过减小线圈漏感、降低分布电容等方式，扩展其工作频带宽度，适用于需要处理较宽频率范围中频信号的场景，如测量仪器中的中频信号传输电路、宽带通信设备等。

在电子设备的实际应用中，中周变压器的性能参数需与设备的整体设计需求相匹配，关键参数包括谐振频率、通频带、插入损耗、阻抗匹配精度以及稳定性等。谐振频率是中周变压器的核心参数，需根据设备的中频频率确定，例如超外差收音机的中频频率通常为 465kHz，对应的中周变压器谐振频率需精准调整至 465kHz；通频带则指中周变压器能够正常传输信号的频率范围，需根据信号带宽要求设计，过窄的通频带可能导致信号失真，过宽则会引入更多干扰信号；插入损耗是指信号经过中周变压器传输后的幅度衰减程度，通常要求插入损耗越小越好，以确保信号传输效率；阻抗匹配精度直接影响信号反射损耗，匹配精度越高，信号反射越少，传输效率越高；稳定性则包括温度稳定性、湿度稳定性以及长期工作稳定性，需通过合理选择材料、优化结构设计以及严格的工艺控制来保障，避免环境因素或长期使用导致性能参数漂移，影响设备正常工作。

随着电子技术的不断发展，中周变压器的设计与制造工艺也在持续创新，以适应电子设备向小型化、高频化、高集成化方向发展的需求。在小型化方面，通过采用微型磁芯、细径漆包线以及多层绕制工艺，中周变压器的体积不断缩小，能够更好地适应便携式电子设备的空间要求；在高频化方面，新型铁氧体磁芯材料的研发有效降低了高频损耗，使得中周变压器的工作频率上限不断提升，可满足微波通信、卫星接收等领域对高频中频信号处理的需求；在集成化方面，将中周变压器与电容、电阻等元件集成在同一封装内，形成模块化组件，不仅简化了电路设计与装配流程，还提高了电路的稳定性与可靠性，减少了外部环境对元件性能的影响。

在中周变压器的选型与使用过程中，需注意以下几点以确保其性能充分发挥。选型时应根据设备的工作频率、信号功率、阻抗要求以及环境条件（如温度、湿度、振动）等因素，综合考虑不同类型中周变压器的特性，选择参数匹配的产品。例如，在高温环境下使用时，应选择耐高温磁芯材料和绝缘材料的中周变压器，避免高温导致磁芯磁导率下降或绝缘性能失效；在振动环境下（如汽车电子设备），则需选择具有抗震结构设计的产品，防止线圈松动或磁芯移位影响性能。使用过程中，需严格按照产品规格书的要求进行安装与调试，确保线圈接线正确，避免接反初级与次级线圈导致信号传输方向错误或阻抗不匹配；同时，注意调整外部调谐电容的容量，使 LC 谐振回路的谐振频率精准匹配目标中频频率，以获得最佳的选频效果。此外，定期对中周变压器进行维护检查，清理表面灰尘，检查线圈绝缘层是否完好，磁芯是否存在破损或松动等情况，及时发现并处理潜在问题，可有效延长其使用寿命，保障设备长期稳定运行。

中周变压器作为电子设备中处理中频信号的关键组件，其技术发展与电子产业的进步紧密相连。随着 5G 通信、物联网、智能测量等新兴领域的快速发展，对电子设备的信号处理精度、工作频率范围以及小型化程度提出了更高要求，这也将推动中周变压器在材料研发、结构设计、工艺创新等方面不断突破。未来，中周变压器是否能进一步实现与芯片的集成，形成更高集成度的中频信号处理模块？在极端环境（如深空探测、高温工业场景）下，其性能稳定性又将如何通过技术革新得到提升？这些问题的探索与解决，将持续为中周变压器的发展注入新的活力，使其在更广阔的电子应用领域中发挥重要作用。
