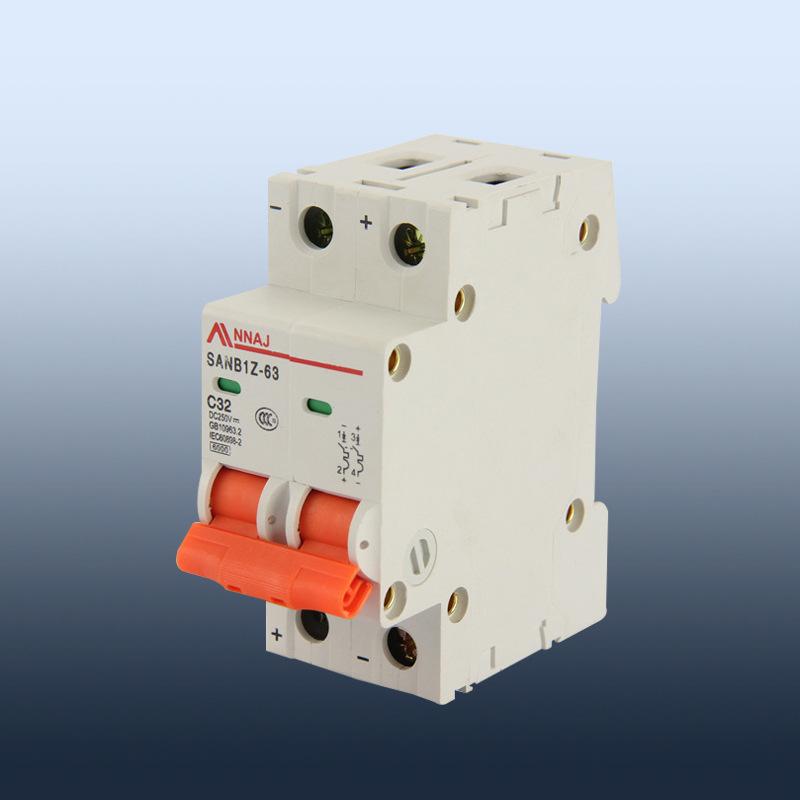

断路器：电力系统的安全卫士

在电力系统的复杂网络中，断路器是保障电路安全运行的核心设备。它能够在电路出现故障时迅速切断电源，防止故障扩大，保护电器设备和人身安全。从家庭用电到工业生产，从城市电网到发电站，断路器的身影无处不在，默默守护着电力系统的稳定与可靠。

基本定义与核心功能

断路器是一种能够关合、承载和开断正常回路条件下的电流，并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。其核心功能在于当电路中出现过载、短路、欠电压等故障时，能够自动或手动切断电路，避免电器设备因过电流而损坏，同时防止火灾等安全事故的发生。

与普通开关相比，断路器不仅能实现电路的通断控制，更重要的是具备完善的保护功能。普通开关仅能在正常情况下手动操作电路通断，而断路器则通过内部的感应元件监测电路状态，一旦发现异常，会在毫秒级时间内做出反应，迅速断开电路。这种快速响应能力是保障电力系统安全的关键。

工作原理：故障检测与快速分断的协同

断路器的工作原理基于对电路中电流和电压的实时监测，以及机械结构的快速响应。其内部主要由触头系统、灭弧系统、操作机构和保护装置四部分组成。

当电路正常运行时，触头处于闭合状态，电流通过触头顺畅流通。保护装置中的电流互感器和电压互感器持续监测电路中的电流和电压变化，并将信号传递给脱扣器。脱扣器是断路器的 “大脑”，能够根据设定的阈值判断电路是否正常。

当电路发生过载时，流过电路的电流超过额定值，脱扣器中的热元件会因电流过大而发热，使双金属片弯曲，推动操作机构动作，使触头断开，切断电路。

短路故障发生时，瞬间产生的巨大电流会使脱扣器中的电磁线圈产生强大磁场，吸引衔铁动作，带动操作机构迅速断开触头。由于短路电流极大，灭弧系统会立即发挥作用，通过特殊的灭弧介质（如空气、油、六氟化硫等）熄灭触头断开时产生的电弧，防止电弧灼伤触头或引发其他故障。

欠电压保护则是当电路电压低于设定值时，脱扣器中的欠电压脱扣线圈失电，在弹簧力作用下推动操作机构动作，断开电路，保护电器设备在低电压下免受过载损坏。

主要类型：按灭弧介质与应用场景划分

根据灭弧介质和应用场景的不同，断路器可分为多种类型，每种类型都有其独特的结构和适用范围。

空气断路器

空气断路器以空气作为灭弧介质，是目前应用最广泛的断路器类型之一。其结构相对简单，成本较低，维护方便，适用于低压配电系统。家庭中常见的小型断路器大多属于空气断路器，能够有效保护家用电器免受过载和短路的危害。在工业领域，大容量的空气断路器常用于低压配电柜中，对电动机、照明电路等进行保护。

空气断路器的灭弧室采用特殊的气道设计，当触头断开产生电弧时，气流会将电弧拉长、冷却，使其迅速熄灭。这种灭弧方式使得空气断路器在低压电路中具有良好的灭弧性能和分断能力。

油断路器

油断路器以绝缘油作为灭弧介质和绝缘介质，可分为多油断路器和少油断路器。多油断路器的油箱不仅是灭弧室，还作为绝缘介质的容器，油量较多，体积较大，目前已逐渐被淘汰。少油断路器的油量较少，仅用于灭弧和触头间的绝缘，具有体积小、重量轻的特点，曾在中高压电力系统中广泛应用。

油断路器的灭弧原理是利用油在电弧高温作用下分解产生的气体形成高压气流，将电弧吹灭。但由于绝缘油存在易燃、易老化等问题，随着新型断路器的发展，油断路器的应用范围已逐渐缩小。

六氟化硫断路器

六氟化硫断路器以六氟化硫气体作为灭弧介质和绝缘介质。六氟化硫气体是一种惰性气体，具有优异的绝缘性能和灭弧性能，其灭弧能力是空气的几十倍。这种断路器分断能力强，体积小，适用于高压和超高压电力系统，如变电站、发电厂等。

六氟化硫断路器的灭弧室结构精密，当触头断开时，六氟化硫气体在压力作用下迅速吹过电弧，吸收电弧能量，使电弧快速熄灭。同时，六氟化硫气体的绝缘性能确保了断路器在高电压下的安全运行。但六氟化硫气体是一种温室气体，使用过程中需要注意回收和处理，以减少对环境的影响。

真空断路器

真空断路器利用真空作为灭弧介质和绝缘介质。真空具有极高的绝缘强度，电弧在真空中难以维持，因此真空断路器的灭弧性能优异，分断速度快，使用寿命长。它适用于中高压领域，如城市电网、轨道交通等。

真空断路器的触头密封在真空灭弧室中，当触头断开时，电弧在真空中迅速熄灭，不会产生有害气体，且维护工作量小。其结构紧凑，可靠性高，在现代电力系统中得到了越来越广泛的应用。

关键性能参数：衡量断路器性能的重要指标

衡量断路器性能的关键参数包括额定电压、额定电流、分断能力、动作时间等，这些参数直接决定了断路器在不同电路中的适用性和保护效果。

额定电压

额定电压是指断路器能够长期正常工作的电压等级，分为额定工作电压和额定绝缘电压。额定工作电压是断路器在正常工作时所承受的电压，而额定绝缘电压则是断路器绝缘部分所能承受的最高电压，通常高于额定工作电压。选择断路器时，必须确保其额定电压与电路的工作电压相匹配，否则可能导致绝缘损坏，引发安全事故。

额定电流

额定电流是指断路器在规定的环境条件下，能够长期通过而不超过允许温升的最大电流。它反映了断路器的载流能力，选择时应根据电路中的最大工作电流来确定，确保断路器在正常运行时不会因过载而跳闸。例如，家庭照明电路的总电流一般不超过 20A，因此可选择额定电流为 20A 的断路器。

分断能力

分断能力是指断路器在规定的条件下，能够安全分断的最大短路电流值，分为额定极限分断能力和额定运行分断能力。额定极限分断能力是断路器能够分断的最大短路电流，分断后断路器可能无法继续使用；额定运行分断能力是断路器分断短路电流后，仍能继续正常工作的最大电流值。分断能力是断路器最重要的性能参数之一，必须根据电路中可能出现的最大短路电流来选择，以确保断路器能够可靠分断故障电流。

动作时间

动作时间是指断路器从检测到故障到触头完全断开所需的时间，包括固有动作时间和燃弧时间。固有动作时间是脱扣器动作到触头开始分离的时间，燃弧时间是触头分离到电弧熄灭的时间。动作时间越短，断路器切断故障电流的速度越快，对电器设备的保护效果越好。在短路故障中，短路电流会在短时间内产生大量热量，快速切断电路能够最大限度地减少设备损坏。

应用领域：从家庭到工业的全面覆盖

断路器的应用范围极为广泛，涵盖了电力系统的各个环节，从家庭用电到大型工业企业，都离不开断路器的保护。

居民用电领域

在家庭和居民小区的配电系统中，断路器是保障用电安全的第一道防线。进户总断路器控制着整个家庭的用电，分支断路器则分别控制照明、插座、空调等不同回路。当某个回路出现过载或短路时，相应的分支断路器会立即跳闸，切断该回路的电源，避免影响其他回路的正常用电，同时防止电器损坏和火灾事故的发生。例如，当插座回路因电器短路而产生巨大电流时，插座回路的断路器会迅速跳闸，保护插座和连接的电器设备。

工业生产领域

工业生产中，各种机械设备和生产线对电力的依赖程度极高，断路器在工业配电系统中发挥着重要作用。在工厂的配电室中，高压断路器用于将高压电源分配到各个车间，低压断路器则控制着车间内的电动机、机床、生产线等设备的供电。当设备出现故障时，断路器能够快速切断电源，保护昂贵的生产设备，减少因故障停机造成的损失。例如，在电动机运行过程中，若发生堵转导致电流过大，断路器会及时跳闸，防止电动机烧毁。

电力输配领域

在电力输配电系统中，断路器是变电站和输电线路上的关键设备。高压和超高压断路器用于控制输电线路的通断和保护输电系统的安全。当输电线路发生短路、接地等故障时，断路器能够迅速断开故障线路，避免故障蔓延到整个电网，保障其他线路的正常运行。同时，断路器还用于变电站内的倒闸操作，实现电力的分配和调度。

交通领域

在轨道交通、电动汽车等交通领域，断路器同样不可或缺。地铁和轻轨的供电系统中，断路器用于保护牵引变流器、电动机等设备，确保列车的安全运行。电动汽车的电池组和电机控制系统中，断路器能够在电池短路、过充等情况下切断电路，保护电池和车辆安全。例如，当电动汽车发生碰撞导致电池短路时，断路器会立即动作，切断电池与电机的连接，防止电池起火爆炸。

使用与维护：确保断路器可靠运行的要点

正确使用和定期维护是保证断路器长期可靠运行的关键，能够延长其使用寿命，提高保护性能。

使用注意事项

使用断路器时，应严格按照其额定参数进行选型和安装，避免超载运行。断路器的安装位置应通风良好，远离热源和腐蚀性气体，防止环境因素影响其性能。在安装过程中，应确保接线牢固，避免因接触不良导致发热。操作断路器时，应按照规定的操作程序进行，手动操作时要用力均匀，避免用力过猛损坏操作机构。

此外，断路器在运行过程中，应定期检查其工作状态，观察是否有异常声响、发热、异味等现象。若发现断路器频繁跳闸，应及时查找原因，排除故障后再重新合闸，不可强行合闸，以免造成更大的损坏。

维护保养措施

定期对断路器进行维护保养，能够及时发现和排除潜在故障。维护时，首先应断开断路器的电源，确保安全。对于空气断路器，应清洁其表面和内部的灰尘，检查触头是否有烧损现象，若触头磨损严重，应及时更换。检查操作机构的灵活性，添加润滑油，确保其动作顺畅。

对于油断路器，应定期检查油位和油质，若油位过低或油质劣化，应及时补充或更换绝缘油。六氟化硫断路器需要检查气体压力，若压力过低，应查找泄漏点并补充气体，同时对气体进行回收处理，避免泄漏到大气中。真空断路器应检查真空灭弧室的真空度，若真空度下降，应更换灭弧室。

定期进行断路器的特性试验，包括分断能力试验、动作时间试验等，确保其性能符合要求。试验应按照相关标准进行，由专业人员操作，确保试验结果的准确性。

断路器作为电力系统中的重要保护设备，其性能和可靠性直接关系到电力系统的安全运行。了解断路器的工作原理、类型、性能参数和应用领域，掌握正确的使用和维护方法，能够充分发挥其保护作用，为电力系统的稳定运行提供有力保障。
