SMT 贴片技术：原理、流程与应用

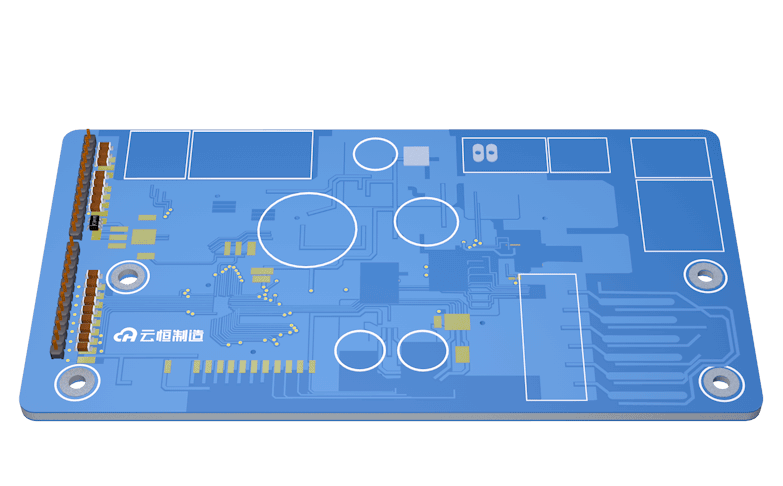

SMT 贴片技术是电子制造领域的核心工艺之一，全称为表面贴装技术（Surface Mount Technology）。该技术通过将微型化的电子元器件直接贴装在印制电路板（PCB）表面，替代传统通孔插装工艺，实现电子产品的高密度、小型化与高可靠性组装。从智能手机、笔记本电脑到智能家居设备、工业控制模块，SMT 贴片技术已成为现代电子产业不可或缺的基础支撑，其工艺水平直接影响电子产品的性能、成本与生产效率。

SMT 贴片技术的核心流程包含多个紧密衔接的环节，每个环节的操作精度与参数控制都会对最终产品质量产生关键影响。首先是 PCB 板的预处理环节，这一步需要对 PCB 板表面进行清洁与活化处理，去除板面上的油污、灰尘及氧化层，同时在焊盘区域涂覆助焊剂。助焊剂的主要作用是降低焊料熔点、防止焊接过程中金属氧化，并增强焊料与焊盘的润湿性，为后续焊接奠定基础。预处理后的 PCB 板需经过严格的外观检查，确保板面无划痕、变形，焊盘尺寸与位置符合设计标准，避免因基材问题导致后续工序缺陷。

焊膏印刷是 SMT 贴片流程中的关键步骤，其质量直接决定焊接良率。焊膏是由焊锡粉末与助焊剂按特定比例混合而成的膏状物质，通常采用不锈钢钢网进行印刷。钢网的制作需根据 PCB 板的焊盘布局进行激光切割，确保每个开孔的尺寸、形状与位置精准匹配焊盘。印刷过程中，刮刀以设定的角度和压力推动焊膏通过钢网开孔，将焊膏均匀地涂布在 PCB 板的焊盘上。操作人员需实时监控焊膏的厚度、均匀度与覆盖率，一般要求焊膏厚度误差控制在 ±10% 以内，且无少锡、多锡、桥连等现象。若焊膏印刷出现缺陷，需及时调整刮刀压力、印刷速度或钢网张力，避免缺陷流入下一环节。

元器件贴装环节依赖高精度贴片机完成，贴片机通过视觉识别系统定位 PCB 板上的基准点与元器件，再利用真空吸嘴拾取元器件并精准放置在预设焊盘位置。不同类型的元器件（如电阻、电容、集成电路芯片）需匹配不同尺寸的吸嘴，且贴装参数（如吸嘴压力、贴装速度、贴装高度）需根据元器件特性进行个性化设置。例如，对于引脚间距小于 0.5mm 的细间距集成电路（QFP），贴片机的定位精度需达到 ±0.02mm，且贴装时需控制吸嘴压力，防止损坏元器件引脚。贴装完成后，需通过 AOI（自动光学检测）设备对元器件的贴装位置、角度、极性进行检测，若发现偏移、缺件、反向等问题，需及时人工修正或重新贴装，确保贴装合格率达到 99.9% 以上。

回流焊接是将贴装后的元器件与 PCB 板永久连接的关键工序，其核心是通过温度曲线的精确控制，使焊膏经历预热、恒温、回流、冷却四个阶段，最终形成可靠的焊点。预热阶段的温度通常控制在 120-150℃，目的是逐步加热 PCB 板与元器件，去除焊膏中的溶剂，防止温度骤升导致元器件损坏或 PCB 板变形；恒温阶段（150-180℃）主要作用是激活助焊剂，去除焊盘与元器件引脚表面的氧化层，同时避免焊膏提前熔化；回流阶段是温度最高的环节，峰值温度需根据焊膏类型设定（如无铅焊膏通常为 230-250℃），确保焊膏完全熔化并与焊盘、引脚充分润湿，形成饱满的焊点；冷却阶段则需快速降温，使焊点凝固，形成稳定的金属间化合物，提升焊点强度与可靠性。回流炉的温度曲线需根据 PCB 板的尺寸、厚度、元器件密度及焊膏特性进行反复调试，确保每个区域的温度均匀性误差不超过 ±5℃。

SMT 贴片技术的实现离不开一系列专用设备与材料的支持，除上述提到的贴片机、回流炉、AOI 检测设备外，还包括钢网制作设备、焊膏搅拌机、X-Ray 检测设备等。其中，X-Ray 检测设备主要用于检测 BGA（球栅阵列封装）、CSP（芯片级封装）等底部有焊点的元器件，通过穿透式成像技术观察焊点内部是否存在空洞、虚焊、焊球偏移等缺陷，弥补 AOI 设备无法检测隐蔽焊点的不足。在材料方面，除焊膏与助焊剂外，PCB 板的材质选择也至关重要，常见的 PCB 基板材料为 FR-4 环氧树脂玻璃布基板，其具有良好的耐热性、绝缘性与机械强度，可满足回流焊接的高温要求。此外，元器件的封装形式也在不断优化，从传统的片式元件（0402、0201 封装）到微型化的晶圆级封装（WLP）、系统级封装（SiP），元器件尺寸的缩小进一步推动了 SMT 贴片技术向更高密度、更微型化方向发展。

相比传统的通孔插装技术（THT），SMT 贴片技术具有显著优势。首先是空间利用率的提升，SMT 元器件体积仅为传统插装元器件的 1/10-1/5，且可实现 PCB 板双面贴装，使电子产品的体积大幅缩小，例如智能手机的主板面积可控制在 100cm² 以内，这是 THT 技术无法实现的。其次是生产效率的提高，SMT 贴片技术可实现全自动化生产，一条标准 SMT 生产线每小时可完成数万甚至数十万次元器件贴装，远高于 THT 技术的人工或半自动化插装效率，同时减少了人工操作带来的误差。此外，SMT 贴片技术还能提升电子产品的电气性能与可靠性，由于元器件直接贴装在 PCB 表面，缩短了信号传输路径，降低了寄生电感与电容，减少了电磁干扰（EMI），使产品的信号完整性与稳定性得到提升；同时，无通孔结构减少了 PCB 板的机械应力，提升了产品的抗振动、抗冲击能力，延长了使用寿命。

在 SMT 贴片生产过程中，质量控制贯穿始终，常见的质量问题及处理方法需引起重视。焊膏印刷环节易出现的 “少锡” 问题，多由钢网开孔堵塞、焊膏粘度异常或刮刀压力不足导致，可通过定期清洁钢网、调整焊膏搅拌时间或增大刮刀压力解决；“桥连” 问题（相邻焊盘间焊膏连通）则可能是钢网开孔间距过小、焊膏量过多或印刷速度过快所致，需重新设计钢网开孔尺寸、减少焊膏用量或降低印刷速度。元器件贴装环节的 “偏移” 缺陷，通常与视觉识别系统校准不准确、吸嘴磨损或贴装参数设置不当有关，需重新校准相机、更换吸嘴或调整贴装位置补偿参数。回流焊接后的 “虚焊” 问题，多因回流温度不足、焊膏活性不够或焊盘氧化严重引起，可通过提高回流峰值温度、更换高活性焊膏或加强 PCB 板预处理来改善。此外，生产环境的温湿度控制也至关重要，一般要求温度保持在 22-26℃，相对湿度 40%-60%，湿度过高易导致焊膏吸潮，焊接时产生锡珠；湿度过低则易产生静电，损坏敏感元器件。

SMT 贴片技术在不同行业的应用中，需根据产品特性进行工艺调整。在消费电子领域，如智能手机、平板电脑，由于产品体积小、元器件密度高，通常采用 0201 甚至 01005 封装的元器件，贴片机需具备超高定位精度，回流炉需采用氮气保护焊接，以减少氧化，提升焊点质量；同时，为满足产品的轻薄需求，PCB 板多采用薄型基板（厚度 0.4-0.8mm），生产过程中需加强 PCB 板的固定，防止变形。在汽车电子领域，电子产品需承受高温、振动、湿度变化等恶劣环境，因此 SMT 贴片工艺需选用耐高温元器件（如车规级电容、电阻），焊接时采用高可靠性焊膏（如含银无铅焊膏），并通过严格的温度循环测试与振动测试，确保焊点在长期使用中不会失效。在工业控制领域，产品对稳定性与耐用性要求较高，SMT 生产过程中需增加在线检测环节（如 AOI+X-Ray 双重检测），并对关键元器件进行追溯管理，记录元器件的批次、贴装时间、焊接参数等信息，便于后续质量追溯与问题排查。

SMT 贴片技术的质量检测标准需遵循国际与行业规范，常见的标准包括 IPC-A-610（电子组件的可接受性标准）、IPC-J-STD-001（焊接材料与工艺标准）、IPC-7351（元器件封装尺寸标准）等。其中，IPC-A-610 将电子组件的质量等级分为三级：1 级（通用类产品，如玩具、普通消费类设备）、2 级（专用服务类产品，如通信设备、工业控制设备）、3 级（高可靠性产品，如医疗设备、航空航天设备），不同等级对焊点外观、元器件贴装精度、缺陷允许范围的要求不同。例如，对于 3 级产品，焊点的空洞率需控制在 10% 以内，元器件贴装偏移量不得超过引脚宽度的 25%，且不允许出现任何影响电气性能的缺陷；而 1 级产品对空洞率的要求可放宽至 25%，偏移量允许范围也更大。企业在生产过程中，需根据产品的应用场景与质量要求，选择对应的质量等级标准，并建立完善的检测流程，确保产品符合标准要求。

SMT 贴片技术作为电子制造的核心工艺，其原理复杂、流程精密，涉及设备、材料、工艺参数与质量控制等多个方面。掌握 SMT 贴片技术的关键要点，优化工艺流程，提升质量控制水平，不仅能提高电子产品的生产效率与可靠性，还能推动电子产业向微型化、高密度、高性价比方向发展。对于电子制造企业而言，需不断提升设备精度、优化工艺参数、加强人员培训，以适应元器件微型化、产品多样化的发展需求，在激烈的市场竞争中占据优势；同时，需关注行业标准的更新与技术创新，积极引入新设备、新材料，持续改进 SMT 贴片工艺，为电子产品的创新与升级提供坚实支撑。
