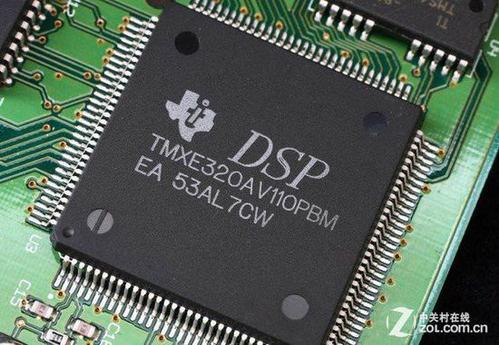

数字信号处理器原理特性与应用领域

数字信号处理器是一种专门设计用于高效执行数字信号处理任务的微处理器。其核心使命是对数字信号进行快速、精准的处理，涵盖信号的采集、变换、滤波、估值、增强、压缩、识别等一系列操作，以获取符合人们特定需求的信号形式。与通用处理器（如 CPU）相比，数字信号处理器针对数学运算，尤其是乘法、加法等在信号处理中频繁出现的运算进行了深度优化，拥有专用的硬件加速器和指令集，能够迅速完成卷积、傅里叶变换等常见数字信号处理操作。

工作原理剖析

（一）信号的数字化旅程

在实际应用中，我们周围的世界充满了模拟信号，如声音、图像、无线电波等。要让数字信号处理器发挥作用，首先需借助传感器或模数转换器（ADC）将这些模拟信号转换为数字信号，这就如同将现实世界的信息转化为数字信号处理器能够理解的 “数字语言”。数字信号处理器运用特定算法对这些数字信号进行精心处理，完成诸如滤波去除噪声、变换提取特征、压缩减少数据量等任务。处理完毕后，再通过数模转换器（DAC）将数字信号还原为模拟信号，以便输出到相应设备供人们使用，或者直接将处理后的数字信号传输至其他数字设备作进一步处理。

（二）独特架构铸就高效性能

1. 哈佛架构：数字信号处理器大多采用哈佛架构，该架构的精妙之处在于程序和数据拥有各自独立的存储空间。这一设计使得处理器能够在同一时钟周期内同时读取指令和数据，如同在两条互不干扰的高速公路上同时行驶车辆，极大地提升了数据读取和处理的效率，为高效的流水线操作奠定了坚实基础。
2. 硬件乘法器：数字信号处理器内部集成了高速硬件乘法器，这是其实现快速乘法运算的关键组件。在数字信号处理算法中，乘法运算频繁出现，硬件乘法器执行数值乘法的速度远远超过通用 CPU 的乘法指令。并且，它能够直接支持固定点和浮点数据类型的乘法运算，通常在一个时钟周期内就能完成乘法操作，为数字信号处理器高效处理信号提供了有力保障。
3. 单周期乘加操作（MAC）：乘加指令（MAC）是数字信号处理器指令集中的重要成员，它能够在单个时钟周期内一气呵成地完成乘法和加法运算。这一特性在信号处理中具有举足轻重的地位，为实现数字滤波器、自适应滤波器以及快速傅里叶变换（FFT）算法等提供了硬件级别的强力支持。以数字滤波器为例，其核心运算单元便是 MAC 操作，它依据滤波器系数对输入信号进行加权求和；在 FFT 算法的蝶形运算单元中，MAC 操作同样广泛应用，成为实现快速傅里叶变换的核心要素。在执行此类操作时，数字信号处理器的硬件能够并行处理多个 MAC 指令，同时确保数据在乘法器和累加器之间快速、顺畅地传输。
4. 流水线架构：流水线操作是数字信号处理器提升指令执行速度的又一法宝。通过将指令执行过程划分为多个阶段，如取指、译码、执行、写回等，不同指令的不同阶段可以同时进行，就像工厂的流水线一样，各个工序并行作业，从而显著提高了处理器的整体吞吐量。在数字信号处理器中，流水线技术与哈佛架构、硬件乘法器以及单周期乘加操作等相互配合，进一步提升了数字信号处理器的处理速度和效率。

数字信号处理器的关键特性

（一）高速运算能力

数字信号处理器芯片内部集成了多个硬件乘法器和加法器，这一硬件配置使其在进行乘法、累加等运算时速度极快，能够轻松应对数字滤波、FFT 等需要大量复杂计算的任务。在音频处理中，对音频信号进行实时滤波和音效处理时，需要在极短时间内完成大量运算，数字信号处理器的高速运算能力能够确保音频处理的实时性和高质量。

（二）并行处理能力

许多数字信号处理器支持多处理器接口，允许多个处理器并行或串行协同工作。在一些对处理速度要求极高的实时信号处理场景中，如 5G 基站信号处理、高清视频实时编解码等，通过多个数字信号处理器并行工作，可以将复杂的任务分解并同时处理，从而大幅提高处理速度，满足实时性要求。

（三）低功耗

随着移动设备和便携式电子产品的蓬勃发展，低功耗成为数字信号处理器设计的重要考量因素。数字信号处理器采用先进的制造工艺和节能设计，在保证高性能的同时，尽可能降低功耗。在智能手机中，数字信号处理器负责处理音频、图像、通信等多种信号，其低功耗特性有助于延长手机的电池续航时间，提升用户体验。

（四）高集成度

数字信号处理器芯片集成了大量的存储器和丰富的外设接口。这使得开发者在进行系统设计和集成时更加便捷，能够将数字信号处理器与其他组件高效整合，构建出功能强大的系统，同时降低了整体系统的复杂性和成本。在一些嵌入式系统中，数字信号处理器可以直接与传感器、显示屏等外设连接，无需过多的外部电路，减少了电路板的面积和成本。

应用领域的璀璨星光

（一）通信领域

1. 基站信号处理：在通信网络中，基站是信号传输的关键节点。数字信号处理器在基站中发挥着核心作用，能够高效地对信号进行处理，包括调制解调、错误校正、信号加密与解密等。在 4G 和 5G 网络中，基站需要处理海量的数据流量，并确保高速、稳定的数据传输。数字信号处理器凭借其强大的运算能力和高效的算法，能够快速处理复杂的信号，实现高速率的数据传输和可靠的通信连接。
2. 无线通信终端：在手机、平板电脑等无线通信终端设备中，数字信号处理器负责处理无线信号的接收、解码、编码和发送等操作。通过数字信号处理器的优化处理，无线通信终端能够实现清晰的语音通话、流畅的网络浏览和快速的数据下载。在手机的语音通话过程中，数字信号处理器对语音信号进行编码和解码，去除噪声干扰，提高语音质量；在数据传输时，它能够根据网络状况动态调整传输参数，确保数据的稳定传输。

（二）音频处理领域

1. 音频编解码器：音频编解码器广泛应用于各种音频设备中，如数字音频播放器、电脑声卡、智能音箱等。数字信号处理器在音频编解码器中承担着核心运算任务，负责对音频信号进行压缩编码和解压缩解码，同时还能实现音频信号的滤波、均衡、混响等多种音效处理。在数字音频播放器中，数字信号处理器能够将高压缩比的音频文件解码为高质量的音频信号，并通过音效处理算法为用户提供丰富多样的听觉体验，如模拟现场音乐会的环绕声效果。
2. 专业音频设备：在专业音频领域，如录音棚设备、舞台音响系统等，数字信号处理器更是不可或缺。它可以对音频信号进行精确的处理和控制，实现多声道音频的混音、分频、降噪等功能，为专业音频工作者提供高品质的音频处理效果。在录音棚中，工程师通过数字信号处理器对录制的音频信号进行精细调整，去除杂音，优化音色，使录制的音乐作品更加完美。

（三）图像处理领域

1. 数字相机与摄像机：在数字相机和摄像机中，数字信号处理器负责对图像传感器采集到的原始图像数据进行处理，包括图像的去噪、色彩校正、对比度增强、图像压缩等。通过数字信号处理器的处理，能够将原始的图像数据转换为清晰、美观的图像，并以合适的格式存储或传输。数字相机在拍摄过程中，数字信号处理器能够实时对图像进行优化处理，使拍摄出的照片色彩鲜艳、细节丰富；在视频拍摄时，它还能对连续的图像帧进行处理，确保视频的流畅性和稳定性。
2. 机器视觉与图像识别系统：在工业自动化、安防监控、智能交通等领域的机器视觉和图像识别系统中，数字信号处理器承担着对大量图像数据的快速处理和分析任务。它能够通过特定的算法对图像中的目标物体进行识别、检测和跟踪，为系统提供决策依据。在工业生产线上，数字信号处理器可以通过对产品图像的分析，实现对产品质量的检测和缺陷识别；在安防监控系统中，它能够实时监测视频图像，识别出异常行为和可疑目标，及时发出警报。

（四）医疗设备领域

1. 医学成像设备：在 CT（计算机断层扫描）、MRI（磁共振成像）、超声波和 X 射线成像等医学成像设备中，数字信号处理器发挥着至关重要的作用。它用于图像重建、去噪、增强和实时图像处理，帮助医生获得更清晰、准确的人体内部组织结构图像，从而提高疾病诊断的准确性。在 CT 成像中，数字信号处理器通过对大量的扫描数据进行复杂的运算和处理，重建出人体断层图像，并对图像进行去噪和增强处理，使医生能够更清晰地观察到病变部位。
2. 生理信号监测设备：在心电图（ECG）监测、脑电图（EEG）监测、肌电图（EMG）监测等生理信号监测设备中，数字信号处理器用于提取生理信号中的特征信息，对心脏病变、心律失常、神经系统疾病等进行诊断和分析。通过对这些生理信号的实时处理和分析，医生能够及时了解患者的身体状况，为疾病的诊断和治疗提供有力支持。在心电图监测中，数字信号处理器能够实时分析心电图信号，检测出异常的心跳节律，及时发现心脏疾病的迹象。

（五）工业控制领域

1. 运动控制系统：在工业机器人、数控机床等运动控制系统中，数字信号处理器实现了高精度的运动控制和路径规划。它能够根据预设的运动轨迹和控制算法，精确控制电机的转速、位置和转矩，使机械设备能够按照预定的要求进行精确运动。在工业机器人的操作过程中，数字信号处理器能够实时调整机器人关节的运动参数，确保机器人准确地完成抓取、搬运、装配等任务；在数控机床中，它能够控制刀具的运动轨迹，实现对零件的高精度加工。
2. 智能传感器网络：在工业自动化生产中，智能传感器网络用于实时监测生产过程中的各种参数，如温度、压力、湿度、流量等。数字信号处理器可以对从传感器获取的数据进行快速处理和分析，实现智能化的监测和控制。通过对生产数据的实时分析，数字信号处理器能够及时发现生产过程中的异常情况，并采取相应的控制措施，保证生产过程的稳定运行和产品质量的一致性。在化工生产中，数字信号处理器可以根据传感器采集到的温度、压力等数据，自动调节生产设备的运行参数，确保生产过程的安全和高效。

数字信号处理器的类型

（一）可编程与不可编程数字信号处理器

1. 不可编程数字信号处理器：不可编程的数字信号处理器以特定信号处理算法的流程作为基本逻辑结构，内部没有控制程序，一般情况下仅能完成一种主要的处理功能，因此也被称为专用信号处理器。快速傅里叶变换处理器、特定类型的数字滤波器等。这类处理器虽然功能相对单一，但在执行其特定功能时具有极高的处理速度，适用于一些对特定信号处理功能有高速度要求且功能需求较为固定的应用场景。
2. 可编程数字信号处理器：可编程数字信号处理器则具有更强的通用性，用户可以通过编程的方式灵活改变处理器所要完成的功能。随着技术的不断发展和进步，可编程数字信号处理器的性能价格比持续提高，其应用领域也日益广泛，逐渐在信号处理领域占据主导地位。从简单的音频处理设备到复杂的通信系统、工业控制系统等，都能看到可编程数字信号处理器的身影。

（二）不同架构的数字信号处理器

1. 基于哈佛架构的数字信号处理器：哈佛架构的数字信号处理器凭借程序和数据独立存储以及并行访问的特性，在信号处理领域表现出色，成为应用最为广泛的数字信号处理器架构之一。它能够在同一时钟周期内同时读取指令和数据，大大提高了数据处理的效率，尤其适合处理那些需要频繁进行数据读写和复杂运算的数字信号处理任务。
2. 采用流水线架构的数字信号处理器：流水线架构通过将指令执行过程划分为多个阶段，使不同指令的不同阶段能够同时进行，显著提高了指令的执行速度和处理器的整体吞吐量。采用流水线架构的数字信号处理器在处理连续的数据流时，能够充分发挥流水线技术的优势，实现高效的信号处理。在实时音频和视频处理中，需要对大量连续的音频和视频数据进行快速处理，流水线架构的数字信号处理器能够满足这种实时性和高效性的要求。
3. 超大规模集成电路（VLSI）阵列处理器：超大规模集成电路阵列处理器是一种利用大量处理单元在单指令序列控制下对不同的数据完成相同操作的数字信号处理器。它特别适合处理大数据量、大计算量且运算重复性强的信号处理任务。这类处理器常与通用计算机联合使用，构建成功能强大的信号处理系统。在地震数据处理、气象数据分析等领域，需要对海量的数据进行复杂的运算和分析，超大规模集成电路阵列处理器能够凭借其强大的并行处理能力，快速完成这些任务。
