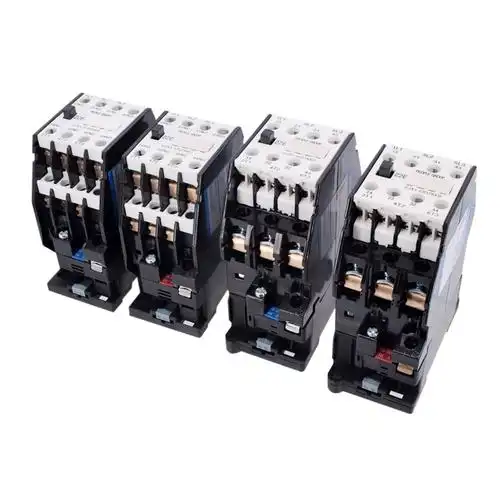

交流接触器的结构与原理

交流接触器的结构设计精巧，由多个关键部分协同工作，以实现其核心功能。

电磁系统

电磁系统可谓交流接触器的 “动力心脏”，主要由吸引线圈、静铁心和动铁心构成。吸引线圈作为电磁系统的关键组件，当通入特定电压的交流电时，便会在其周围空间产生磁场。依据安培环路定理，电流通过线圈会形成闭合的磁力线回路，进而在铁心中产生磁通。静铁心与动铁心通常采用导磁性能优良的硅钢片叠压制成，这是为了降低交变磁场在铁心中产生的涡流损耗，提高电磁系统的工作效率。以常见的 CJT1 系列交流接触器为例，其电磁系统设计紧凑，能在额定电压波动一定范围内稳定工作，确保接触器可靠吸合与释放。

触点系统

触点系统是交流接触器执行电路通断操作的关键部位，分为主触点和辅助触点。主触点一般采用双断点桥式结构，具备较大的通流能力，主要用于接通和分断主电路，直接控制负载设备的运行。例如在三相异步电动机的控制电路中，主触点负责连接电动机与电源，承载电动机启动、运行和停止时的大电流。辅助触点则用于控制电路，起到信号指示、联锁控制等辅助作用。辅助触点通常有常开和常闭两种状态，常开触点在接触器未通电时处于断开状态，通电后闭合；常闭触点则相反。这些辅助触点能够满足复杂控制逻辑的需求，像在电机正反转控制电路中，通过辅助触点实现互锁功能，防止正反转接触器同时吸合导致电源短路。

灭弧系统

在交流接触器分断电路时，由于主触点间的电压和电流变化迅速，会产生强烈的电弧。电弧不仅会烧蚀触点表面，缩短触点使用寿命，还可能引发相间短路等严重故障。为有效解决这一问题，交流接触器配备了专门的灭弧系统。常见的灭弧方式有双断口电动灭弧、纵缝灭弧和栅片灭弧等。双断口电动灭弧利用触点分断时产生的电动力将电弧拉长并迅速熄灭；纵缝灭弧通过将电弧引入纵缝形的灭弧室，利用纵缝对电弧的冷却和去游离作用来灭弧；栅片灭弧则是将电弧分割成若干短弧，利用栅片的冷却和绝缘作用使电弧迅速熄灭。在实际应用中，容量在 10A 以上的交流接触器大多采用了不同形式的灭弧装置，以确保安全可靠地分断电路。

其他辅助部件

除了上述主要部分，交流接触器还包含一些辅助部件，如反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构、底座及接线柱等。反作用弹簧在吸引线圈断电后，为动铁心和触点系统提供复位力，使其恢复到初始状态；缓冲弹簧则用于减轻动铁心吸合时对静铁心的冲击力，降低机械磨损和噪音；触点压力弹簧保证触点在闭合时具有足够的接触压力，减小接触电阻，防止触点发热和熔焊。传动机构负责将动铁心的运动传递给触点系统，实现触点的准确动作。底座为各部件提供安装支撑，并保证良好的绝缘性能。接线柱用于连接电路导线，实现电路的电气连接。

交流接触器的工作原理

交流接触器的工作过程基于电磁感应原理和机械运动原理，实现电路的自动控制通断。

当吸引线圈两端施加额定电压时，根据欧姆定律，线圈中会有电流通过，从而产生磁场。磁场使静铁心产生电磁吸力，这个电磁吸力与动铁心的重力以及反作用弹簧的弹力相抗衡。随着电磁吸力逐渐增大，当超过动铁心重力与反作用弹簧弹力之和时，动铁心开始克服阻力向静铁心运动。在动铁心运动过程中，通过传动机构带动触点系统动作。首先，常闭触点断开，切断原来导通的电路；接着，常开触点闭合，接通新的电路。此时，交流接触器处于吸合状态，主电路和控制电路按照预定的逻辑实现了连通，负载设备开始正常工作。

当吸引线圈断电时，线圈中的电流迅速消失，磁场也随之减弱直至消失。静铁心的电磁吸力急剧下降，当小于动铁心重力与反作用弹簧弹力之和时，动铁心在反作用弹簧的作用下迅速返回初始位置。同样通过传动机构，触点系统恢复到初始状态，常开触点断开，常闭触点闭合。这样，交流接触器完成了一次从吸合到释放的工作循环，主电路和控制电路的连接状态也相应改变，负载设备停止工作。

交流接触器的分类方式多样

按有无触点分类

从内部结构来看，交流接触器可分为有触点接触器和无触点接触器。有触点接触器是传统且应用广泛的类型，依靠物理触点的闭合与断开来控制电路通断。然而，在接通和断开高电流负载时，触点间易产生电弧，需要专门的灭弧措施保障安全可靠运行。无触点接触器则是随着电子技术发展而兴起的新型产品，通常采用晶闸管（可控硅）等半导体器件作为主开关元件。由于半导体开关无机械运动部件，无触点接触器具有寿命长、响应速度快、切换无电火花等优势，适用于对噪音和电弧敏感以及环境恶劣的场所，如易燃易爆环境，同时在频繁操作场合表现出色。

按用途分类

依据使用场景和控制对象的不同，交流接触器可分为工业用交流接触器和家用交流接触器。工业用交流接触器主要用于工业生产领域，如控制电动机、变压器、电容器等设备。这类接触器需具备较高的接通和分断能力，以适应工业环境中的高负荷、高电压要求。像在钢铁厂的大型轧钢机控制系统中，工业用交流接触器要承受强大的电流冲击，确保设备稳定运行。家用交流接触器主要用于家庭用电设备的控制与保护，其接通和分断能力相对较低，适用于家庭中的低负荷、低电压场合，如控制空调、电热水器等家用电器的电源通断。

按触点材料分类

交流接触器根据触点材料的不同，可分为银合金触点接触器、铜合金触点接触器等。银合金触点因其良好的导电性和抗熔焊性能，在各类交流接触器中广泛应用。银钨合金触点是常见的一种，具有高硬度、耐高温烧蚀的特性，能够有效延长触点使用寿命，适用于频繁操作和高电流的工作环境。铜合金触点则具有成本较低的优势，在一些对触点性能要求相对不高的场合有所应用，但在导电性和抗熔焊性能方面相对银合金触点稍逊一筹。

按极数分类

按极数划分，交流接触器有单极、双极、三极、四极和五极等类型。单极交流接触器仅有一个操作极点，常用于控制单相电路负载，如照明系统、小型电焊机等，在电动机能耗制动控制电路中也有应用。双极交流接触器具有两个操作极点，主要用于绕线式异步电动机的转子回路，在电动机启动时短接起动绕组，降低起动电流，提高起动转矩。三极交流接触器最为常见，拥有三个操作极点，广泛应用于三相电路负载控制，如三相异步电动机的启动、停止和正反转控制。四极交流接触器带有四个操作极点，常用于三相四线制照明电路以及双回路电动机负载控制，确保电路稳定运行。五极交流接触器拥有五个操作极点，通常用于组成自耦补偿起动器或控制特殊绕组接法的双笼型电动机，优化电动机的起动和运行过程。

交流接触器在实际中的广泛应用

在工业自动化生产线中，交流接触器是实现设备自动化控制的关键部件。例如在汽车制造工厂的自动化装配线上，大量的电动机驱动着各种机械手臂、输送装置等设备。交流接触器通过与可编程逻辑控制器（PLC）等自动化控制设备配合，能够根据预设的程序准确地控制电动机的启动、停止、正反转和调速等运行状态，实现生产线的高效、精准运行。在化工生产中，交流接触器用于控制各类泵、压缩机等设备的电源通断，确保化工工艺流程的连续性和稳定性。由于化工生产环境复杂，存在易燃易爆气体等危险因素，此时常选用具有防爆性能的交流接触器，保障生产安全。

在建筑电气领域，交流接触器在照明系统、电梯控制系统、空调系统等方面都有广泛应用。在大型商业建筑的照明系统中，交流接触器可根据时间、光线强度等条件自动控制照明灯具的开关，实现节能管理。在电梯控制系统中，交流接触器负责控制电梯电机的运行，确保电梯平稳升降，保障人员和货物的安全运输。在空调系统中，交流接触器用于控制压缩机、风机等设备的电源，实现对室内温度、湿度的调节。

在日常生活中，交流接触器也默默发挥着重要作用。在家庭中，一些大功率电器如电热水器、空调等，其内部的控制电路中可能会使用交流接触器。当我们通过遥控器或控制面板操作这些电器时，信号通过控制电路触发交流接触器动作，实现对电器电源的接通和断开控制。在一些智能家电系统中，交流接触器更是实现家电远程控制和自动化运行的关键部件。例如，通过手机 APP 远程控制家中的智能空调，就是通过控制交流接触器来实现空调的开机、关机、调节温度等功能。
