光栅传感器

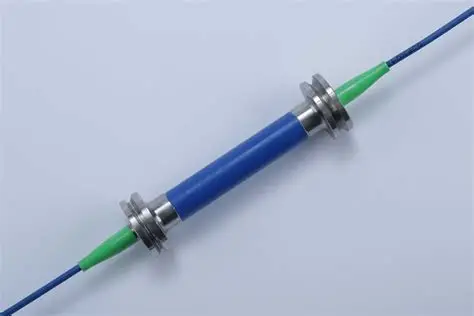

光栅传感器作为一种基于光学原理实现高精度测量的器件，在工业自动化、精密制造、科研检测等领域发挥着不可替代的作用。它通过将物理量（如位移、速度、角度等）的变化转化为光学信号的调制，再经后续电路处理转化为可读取的电信号，最终实现对目标参数的精准检测与量化。这种测量方式凭借极高的分辨率、良好的稳定性以及抗干扰能力，成为现代精密测量技术体系中的重要组成部分。

光栅传感器的核心构成包含几个关键部分，这些组件的协同工作是确保其测量精度的基础。首先是光栅尺（或光栅盘），作为传感器的测量基准，它通常由玻璃或金属基材制成，表面刻有等间距的透光与不透光交替条纹（即光栅条纹），条纹的密度直接决定了传感器的基础分辨率，常见的条纹密度从每毫米几十线到几千线不等。其次是光源系统，一般采用半导体激光器或 LED 灯，其作用是提供稳定、均匀的平行光束，确保光线能够垂直或按特定角度照射到光栅尺表面。然后是光学系统，由透镜、偏振片等元件组成，负责将光源发出的光线聚焦并调整偏振方向，使光线以最佳状态投射到光栅尺上，同时将经过光栅尺调制后的衍射光或干涉光引导至接收元件。最后是光电接收与信号处理电路，光电二极管或光电倍增管等接收元件将接收到的光信号转化为微弱的电信号，后续的放大、滤波、整形及细分电路则对该电信号进行处理，最终输出与测量物理量成比例的数字信号或模拟信号，供后续的显示、记录或控制系统使用。

要理解光栅传感器的工作机制，需从其光学效应入手，其中莫尔条纹现象是多数光栅传感器实现测量的核心原理。当两块具有相同或相近条纹密度的光栅（一块为固定不动的标尺光栅，另一块为随测量对象移动的指示光栅）以微小角度重叠时，会在垂直于光栅条纹移动的方向上形成明暗交替的干涉条纹，即莫尔条纹。这种条纹具有显著的 “放大效应”—— 即使光栅条纹本身的移动量很小，莫尔条纹的移动量也会被放大数十倍甚至数百倍，这使得后续的信号检测能够更轻松地捕捉到微小位移，从而提升测量精度。

除莫尔条纹原理外，部分高精度光栅传感器还会采用衍射干涉原理。当单色平行光照射到光栅尺的微小条纹上时，会发生光的衍射现象，产生多束衍射光。这些衍射光在空间中相遇时会相互干涉，形成更精细的干涉条纹。与莫尔条纹原理相比，衍射干涉原理对光栅条纹的加工精度要求更高（通常条纹间距需达到微米甚至纳米级别），但能够实现更高的测量分辨率，适用于半导体制造、精密光学检测等对精度要求极高的场景。在实际应用中，传感器会通过实时监测干涉条纹的移动数量、方向及相位变化，结合光栅条纹的已知间距，计算出测量对象的位移量、移动速度或旋转角度。

根据测量对象和应用场景的不同，光栅传感器可分为多个类别，各类别在结构设计和功能特性上存在明显差异。从测量维度来看，最常见的是直线光栅传感器和旋转光栅传感器。直线光栅传感器主要用于测量线性位移，其光栅尺通常为长条形，可根据测量行程需求选择从几厘米到数米不等的长度，广泛应用于数控机床的工作台定位、线性电机的位移检测、精密仪器的长度校准等场景。例如，在高端数控铣床上，直线光栅传感器能够实时反馈工作台的实际移动位置，与控制系统形成闭环控制，有效补偿机械传动误差，确保加工零件的尺寸精度达到微米级。

旋转光栅传感器则主要用于测量角度位移和转速，其核心部件是光栅盘 —— 一个在圆形基材上刻有环形等间距条纹的元件。当光栅盘随电机、主轴等旋转部件转动时，传感器通过检测光栅盘与固定指示光栅之间形成的莫尔条纹或衍射干涉条纹的变化，计算出旋转角度和转速。这类传感器在伺服电机的闭环控制、汽车发动机的转速监测、陀螺仪的角度校准等领域应用广泛。例如，在工业机器人的关节驱动中，旋转光栅传感器能够精确检测关节电机的旋转角度，确保机器人手臂的运动轨迹符合预设路径，提升动作的准确性和重复性。

从光栅条纹的制造工艺和材料来看，光栅传感器还可分为透射式光栅传感器和反射式光栅传感器。透射式光栅传感器的光栅尺采用透明材料（如光学玻璃）制成，条纹为镀在玻璃表面的不透光金属膜，光源和接收元件分别位于光栅尺的两侧，光线需穿过光栅尺才能被接收。这种类型的传感器光学效率较高，测量精度稳定，但对使用环境的清洁度要求较高，灰尘、油污等杂质容易附着在光栅尺表面，影响光线透射，进而导致测量误差。因此，透射式光栅传感器通常用于有密封保护的环境，如精密机床内部、实验室检测设备等。

反射式光栅传感器的光栅尺则采用金属或镀有反射膜的基材制成，条纹为基材表面的刻槽或不透光涂层，光源和接收元件位于光栅尺的同一侧。工作时，光线照射到光栅尺表面后被反射，反射光经过指示光栅调制后被接收元件捕捉。反射式光栅传感器的优势在于结构更紧凑，对环境的适应性更强，能够在灰尘较多、湿度较高的工业现场使用，如冶金设备的轧辊位移检测、物流输送线的位置定位等。不过，由于反射光的强度受光栅尺表面光洁度和反射率影响较大，其测量精度通常略低于透射式光栅传感器，需通过优化光学系统和信号处理算法来弥补。

在实际应用中，光栅传感器的性能表现不仅取决于其自身的设计和制造精度，还与安装方式、使用环境及信号处理技术密切相关。安装过程中，光栅尺与测量对象的平行度、指示光栅与标尺光栅的间隙及夹角调整，都会直接影响莫尔条纹的质量和测量精度。例如，若光栅尺安装时出现倾斜，会导致测量方向与光栅条纹方向不垂直，从而产生额外的测量误差；而指示光栅与标尺光栅之间的间隙过大或过小，可能会使莫尔条纹模糊或变形，影响信号检测的稳定性。因此，在安装光栅传感器时，通常需要使用专用的校准工具和调整机构，确保各组件处于最佳配合状态。

使用环境中的温度、湿度、振动及电磁干扰等因素，也会对光栅传感器的测量精度产生影响。温度变化会导致光栅尺基材发生热胀冷缩，改变光栅条纹的间距，进而引入测量误差。为应对这一问题，部分高精度光栅传感器会采用温度系数极低的材料（如微晶玻璃）制作光栅尺，并内置温度补偿电路，通过实时监测环境温度，对测量结果进行动态修正。振动干扰则可能导致光栅尺与指示光栅之间发生相对位移，破坏稳定的干涉条件，因此在振动较强的场景（如重型机械、航空航天设备）中，需为传感器配备减震装置，减少振动对测量系统的影响。

信号处理技术的进步也为提升光栅传感器的性能提供了重要支撑。早期的光栅传感器通常采用简单的计数方式对莫尔条纹的移动数量进行统计，测量分辨率受限于光栅条纹的间距。随着电子技术的发展，细分技术的应用使得传感器能够实现 “亚条纹” 级别的测量。细分技术通过对光电接收电路输出的正弦波信号进行相位细分（如 4 倍频、8 倍频甚至更高倍数的细分），将单个光栅条纹对应的位移量分解为多个更小的测量单位。例如，对于条纹间距为 20 微米的光栅尺，采用 200 倍细分技术后，其测量分辨率可达到 0.1 微米，能够满足精密电子制造、光学元件加工等领域的高精度需求。此外，数字信号处理（DSP）技术的应用，还能有效抑制噪声干扰，提升信号的信噪比，进一步增强传感器在复杂工业环境中的稳定性。

在具体行业应用中，光栅传感器的价值体现在对生产效率和产品质量的双重提升。在半导体制造领域，光刻机作为芯片生产的核心设备，需要对晶圆进行纳米级别的精密定位，此时采用衍射干涉原理的光栅传感器能够提供高达纳米级的测量分辨率，确保光刻图案能够精准地转移到晶圆表面，直接影响芯片的良率和性能。在汽车制造领域，光栅传感器被用于发动机曲轴和凸轮轴的转速与相位检测，通过实时反馈转速信号，帮助发动机控制系统优化燃油喷射和点火时机，提升发动机的动力性能和燃油经济性，同时减少尾气排放。

在医疗设备领域，光栅传感器的高精度特性也得到了充分发挥。例如，在核磁共振成像（MRI）设备中，患者床的移动需要精确到毫米甚至亚毫米级别，以确保成像区域能够准确对准患者的病变部位，直线光栅传感器通过实时监测床体的位移，为控制系统提供精准的位置反馈，保障成像质量。在眼科手术仪器中，旋转光栅传感器能够精确控制手术器械的旋转角度和移动速度，帮助医生完成角膜切割、晶状体植入等精细操作，降低手术风险。

此外，在科研领域，光栅传感器也是众多实验设备的关键部件。在材料力学实验中，研究人员利用直线光栅传感器测量材料在拉伸、压缩过程中的微小形变，分析材料的力学性能；在天文观测设备中，旋转光栅传感器用于控制望远镜的指向精度，确保能够准确捕捉到遥远天体的信号。这些应用场景充分证明，光栅传感器不仅是工业生产中的 “精度卫士”，也是推动科研创新的重要技术支撑。

光栅传感器凭借其基于光学原理的独特工作机制、多样的产品类型及卓越的测量性能，在现代工业和科研领域中占据着重要地位。从核心构成的精密配合，到工作原理的科学设计，再到实际应用中的环境适应与技术优化，每一个环节都体现了其对 “高精度” 的追求。随着工业自动化水平的不断提升和精密制造需求的日益增长，光栅传感器将继续在更多细分领域发挥作用，为各类设备的精准运行提供可靠的感知保障，成为推动现代制造业向更高精度、更高效率发展的重要基础元件。
