中间继电器的工作原理与分类

中间继电器是电气控制领域中一种常用的控制元件，其核心功能是通过较小的控制信号来控制较大电流或电压的电路，同时实现信号的放大、转换与分配。它在工业自动化、家用电器、电力系统等多个领域都发挥着不可替代的作用，是连接控制电路与主电路的重要 “桥梁”。无论是在工厂的生产线设备中，还是在日常使用的空调、洗衣机等家电内部，都能看到中间继电器的身影，其稳定运行直接关系到整个电气系统的可靠性。

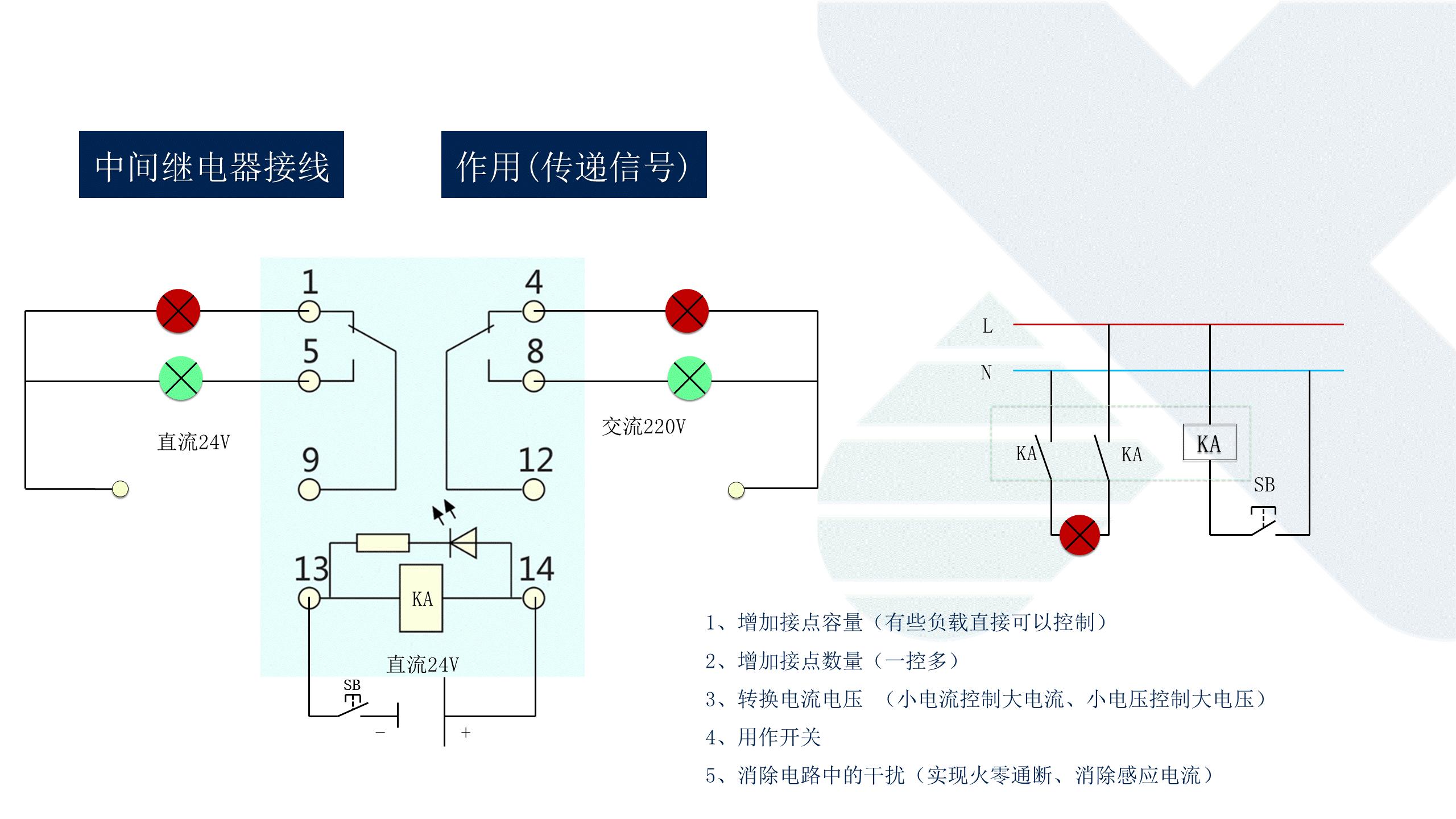

要理解中间继电器的工作机制，首先需要掌握其基本结构。中间继电器通常由电磁系统、触点系统、复位弹簧和外壳四部分组成。电磁系统包括线圈、铁芯和衔铁，当线圈两端通入规定电压的电流时，会产生电磁吸力，吸引衔铁向铁芯方向运动；触点系统则由动触点和静触点构成，衔铁的运动将带动动触点与静触点接触或分离，从而实现电路的接通或断开；复位弹簧的作用是在线圈断电后，利用自身弹力将衔铁和动触点恢复到初始位置，确保下次工作时触点状态准确；外壳一般采用绝缘性能良好的塑料或金属材料，既能保护内部元件免受外界灰尘、湿气的影响，又能防止人员触电，保障使用安全。

中间继电器的工作原理基于电磁感应和机械传动的结合，整个过程可分为通电动作和断电复位两个阶段。当控制电路中的开关闭合，电流通过中间继电器的线圈时，线圈周围会产生磁场，铁芯在磁场作用下被磁化，产生足够的电磁吸力克服复位弹簧的弹力，将衔铁吸合。衔铁的运动通过传动机构带动动触点移动，使原本断开的常开触点闭合，原本闭合的常闭触点断开，进而控制后续电路的通断。此时，即使控制电路中的电流较小，只要能使线圈产生足够吸力，就能通过触点的切换控制主电路中较大的电流。当控制电路中的开关断开，线圈断电，磁场消失，电磁吸力随之减弱，复位弹簧在自身弹力作用下将衔铁拉回原位，动触点也随之复位，常开触点断开，常闭触点闭合，电路恢复到初始状态，等待下一次控制信号的输入。

根据不同的分类标准，中间继电器可分为多种类型，不同类型的产品在结构、性能和适用场景上存在差异。按线圈电压类型划分，可分为交流中间继电器和直流中间继电器。交流中间继电器的线圈电压为交流，常见规格有 AC220V、AC380V 等，适用于交流控制电路，其特点是启动电流较大，运行时会产生一定的电磁噪音；直流中间继电器的线圈电压为直流，常见规格有 DC12V、DC24V、DC220V 等，适用于直流控制电路，具有启动电流小、动作平稳、无电磁噪音的优势，在自动化设备和电子控制系统中应用广泛。按触点数量和类型划分，可分为单组触点中间继电器、多组触点中间继电器，以及常开触点型、常闭触点型和混合触点型。单组触点中间继电器只有一组动、静触点，结构简单，适用于单一电路的控制；多组触点中间继电器则有两组或两组以上触点，可同时控制多个电路，实现信号的分配与转换，例如在电机控制电路中，可通过多组触点同时控制电机的启动、停止和指示灯的显示。按安装方式划分，又可分为固定式中间继电器和插拔式中间继电器。固定式中间继电器需要通过螺丝等紧固件固定在配电箱或安装板上，安装牢固，适用于振动较小的环境；插拔式中间继电器则采用插拔式结构，安装和拆卸方便，无需拆卸螺丝，便于后期的维护和更换，在需要频繁检修的设备中应用较多。

在实际应用中，正确选型是确保中间继电器稳定工作的关键，选型不当可能导致继电器损坏、电路故障甚至引发安全事故。选型时需重点关注以下几个参数：首先是线圈电压，必须根据控制电路的电压等级选择匹配的线圈电压，若线圈电压与控制电路电压不匹配，可能导致线圈无法正常吸合或烧毁线圈，例如控制电路电压为 DC24V 时，若选用 AC220V 线圈的中间继电器，线圈将无法产生足够吸力，继电器无法动作；其次是触点容量，触点容量指触点所能承受的最大电流和电压，需根据主电路的电流和电压大小选择，若触点容量小于主电路的实际电流，触点在接通或断开时会因电流过大产生电弧，导致触点烧蚀，缩短使用寿命，严重时可能造成触点粘连，使电路无法断开；再者是触点数量和类型，需根据控制需求确定所需的触点组数和触点类型，例如需要同时控制两个电路时，应选择两组触点的中间继电器，若需要控制电路的断开状态，则需选用带有常闭触点的型号；最后是环境参数，包括工作温度、湿度、振动强度等，不同环境下对中间继电器的防护等级和耐环境性能要求不同，例如在高温环境中，应选择耐高温的继电器，避免因温度过高导致线圈绝缘老化或触点接触不良；在潮湿环境中，需选择具有防水、防潮性能的产品，防止内部元件受潮损坏。

中间继电器的安装和维护同样重要，规范的安装和定期维护能有效延长其使用寿命，保障电路系统的稳定运行。安装时，首先要选择合适的安装位置，应避免将继电器安装在靠近热源、水源或腐蚀性气体的地方，同时要保证安装环境通风良好，防止继电器因散热不良导致温度过高；安装过程中，需确保继电器固定牢固，避免因振动导致触点松动或内部元件损坏，对于插拔式继电器，要确保插头与插座接触良好，无松动现象；接线时，需按照接线图正确连接线圈和触点的导线，导线截面积应符合电流要求，避免因导线过细导致发热，同时要注意区分线圈端子和触点端子，防止接错线路造成继电器损坏或电路短路。维护方面，需定期对中间继电器进行检查，首先观察外观是否有损坏，如外壳破裂、触点烧蚀、线圈冒烟等现象，若发现异常应及时更换；其次检查触点的接触情况，可通过万用表测量触点的通断状态，若发现触点接触电阻过大或出现粘连，需用细砂纸轻轻打磨触点表面，去除氧化层，若触点损坏严重则需更换继电器；另外，还需检查线圈的绝缘性能，用万用表测量线圈的绝缘电阻，若绝缘电阻过低，说明线圈绝缘老化，存在漏电风险，应及时更换线圈或继电器；最后，要保持继电器表面的清洁，定期清除表面的灰尘和杂物，防止灰尘进入内部影响触点接触或导致线圈短路。

中间继电器在各个领域的应用实例众多，其作用均是实现控制信号的转换与放大，保障电路系统的稳定运行。在工业自动化领域，中间继电器常用于 PLC（可编程逻辑控制器）控制电路中，PLC 输出的控制信号电流较小，无法直接控制接触器、电磁阀等大功率元件，此时通过中间继电器，可将 PLC 的小电流信号转换为能驱动大功率元件的大电流信号，同时实现信号的隔离，防止主电路的干扰影响 PLC 的正常工作。例如在生产线的传送带控制中，PLC 发出启动信号，中间继电器线圈通电，其常开触点闭合，控制接触器线圈通电，接触器主触点闭合，传送带启动运行；当 PLC 发出停止信号，中间继电器线圈断电，触点复位，接触器线圈断电，传送带停止运行。在家用电器领域，中间继电器常用于空调、洗衣机等设备的控制电路中，以空调为例，当用户按下遥控器的制冷按钮时，空调室内机的控制板会输出一个小电流信号，使中间继电器线圈通电，其触点闭合，控制室外机的压缩机和风扇启动，实现制冷功能；当室内温度达到设定温度时，控制板停止输出信号，中间继电器断电，室外机停止工作，从而实现温度的自动控制。在电力系统中，中间继电器则常用于继电保护装置中，当电力系统出现过载、短路等故障时，继电保护装置会发出故障信号，中间继电器接收到信号后动作，将故障信号放大并传递给断路器，使断路器跳闸，切断故障电路，保护电力设备和线路的安全。

中间继电器作为一种结构简单、功能可靠的电气元件，虽然体积不大，但在电气控制系统中却扮演着至关重要的角色。它不仅实现了控制信号的转换与放大，还能提高电路的安全性和可靠性，减少故障发生的概率。在实际应用中，只有充分了解中间继电器的结构、原理、分类和选型方法，规范进行安装和维护，才能使其充分发挥作用，为电气系统的稳定运行提供有力保障。无论是电气工程师、设备维护人员，还是相关专业的学生，都需要深入掌握中间继电器的相关知识，以便在实际工作和学习中更好地应用这一重要元件。
