有源晶振是什么原理，有哪些应用场景

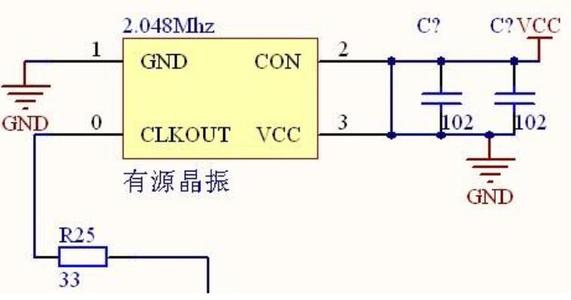

有源晶振，全称为主动式晶体振荡器，是一种内置振荡电路且无需外部额外激励信号即可直接输出稳定频率信号的电子元件。与需要搭配外部振荡电路才能工作的无源晶振不同，有源晶振通过内部集成的驱动电路，可直接为后续电路提供符合需求的时钟信号，大幅降低了电路设计的复杂度。

从结构组成来看，有源晶振主要包含四个关键部分：晶体谐振器、振荡电路、放大电路以及输出缓冲电路。晶体谐振器作为核心部件，利用压电效应产生固定频率的机械振动，并将这种振动转化为电信号；振荡电路则为晶体谐振器提供合适的工作条件，确保其稳定振荡；放大电路对晶体谐振器输出的微弱电信号进行放大，使其达到后续电路所需的幅度；输出缓冲电路则负责对放大后的信号进行整形与隔离，保证输出信号的稳定性和抗干扰能力，最终向外部电路输出精准、稳定的时钟信号。

有源晶振的工作原理与信号生成过程

有源晶振的工作过程围绕晶体谐振器的压电效应展开，整个信号生成流程可分为激励起振、稳定振荡、信号放大与输出三个关键阶段，各阶段协同作用，确保最终输出信号的精度与稳定性。

在激励起振阶段，外部电源为有源晶振内部的振荡电路供电，振荡电路产生初始的激励信号并施加到晶体谐振器两端。晶体谐振器在激励信号的作用下，因压电效应开始产生机械振动，同时将机械振动转化为微弱的电信号反馈给振荡电路。此时，振荡电路会根据反馈信号的频率进行调整，使激励信号的频率逐渐接近晶体谐振器的固有谐振频率，为后续的稳定振荡奠定基础。

进入稳定振荡阶段后，当激励信号的频率与晶体谐振器的固有谐振频率一致时，晶体谐振器进入谐振状态，此时其输出的电信号幅度达到最大，且频率稳定性极高。振荡电路通过持续的正反馈机制，维持晶体谐振器的谐振状态，确保电信号的频率始终稳定在固有谐振频率附近，避免因外部环境变化（如温度、电压波动）导致频率偏移。

在信号放大与输出阶段，晶体谐振器输出的微弱电信号被传输至内部的放大电路。放大电路采用晶体管或运算放大器等元件，将微弱信号放大到符合外部电路要求的幅度。随后，放大后的信号进入输出缓冲电路，缓冲电路对信号进行波形整形（如将正弦波转化为方波、正弦波等不同波形），同时实现信号隔离，防止外部电路的干扰信号反向影响内部振荡电路。最终，经过处理后的稳定时钟信号通过输出引脚传输至外部电子设备，为设备的各类功能模块（如处理器、存储器、通信接口等）提供精准的时序参考。

有源晶振的关键性能参数解析

衡量有源晶振性能的参数众多，这些参数直接决定了其在不同应用场景下的适用性。设计人员在选型时，需重点关注频率精度、频率稳定度、输出波形、供电电压、工作温度范围等关键参数，以确保所选元件与设备需求高度匹配。

频率精度是指有源晶振实际输出频率与标称频率之间的偏差，通常以百万分比（ppm）为单位表示。例如，一款标称频率为 10MHz、频率精度为 ±20ppm 的有源晶振，其实际输出频率的偏差范围在 10MHz±20Hz 之间。频率精度直接影响电子设备的时序准确性，对于通信设备、测量仪器等对频率精度要求极高的场景，通常需要选择频率精度在 ±10ppm 以内的产品；而对于普通消费电子设备（如玩具、简单小家电），频率精度要求可适当放宽至 ±50ppm 甚至更高。

频率稳定度则是指有源晶振在特定条件（如温度变化、电压波动、工作时间推移）下，输出频率保持稳定的能力，主要包括温度稳定度、电压稳定度和长期稳定度。温度稳定度是最受关注的指标之一，它描述了在工作温度范围内，环境温度变化对输出频率的影响，常见的温度稳定度规格有 ±5ppm/℃、±10ppm/℃等。在工业控制、汽车电子等温度变化较大的场景，需选择温度稳定度更高的产品，以避免温度波动导致设备工作异常。电压稳定度反映了供电电压变化时频率的变化情况，通常以电压变化 ±5% 或 ±10% 时的频率偏差来表示，一般要求电压稳定度控制在 ±1ppm 以内。长期稳定度则是指有源晶振在长期工作过程中，因晶体老化等因素导致的频率漂移，通常以年为单位计算，如 ±1ppm / 年，该参数对需要长期连续工作的设备（如服务器、基站）尤为重要。

输出波形是有源晶振输出信号的形态，常见的输出波形包括方波、正弦波、差分信号（如 LVDS、ECL）等。不同的外部电路对输入波形有特定要求，例如数字电路（如微处理器、FPGA）通常需要方波信号，因其高低电平清晰，便于逻辑判断；而射频通信电路则更倾向于正弦波信号，以减少信号干扰。差分信号则具有抗干扰能力强、传输距离远的优势，适用于高速数据传输场景（如千兆以太网、高速串行总线）。

供电电压与工作温度范围也是选型时的重要参考参数。有源晶振的供电电压通常有 3.3V、5V 等常见规格，需与外部电路的供电系统保持一致，避免因电压不匹配导致元件损坏或性能异常。工作温度范围则需根据设备的实际工作环境确定，民用电子设备的工作温度范围一般为 0℃-70℃，工业级设备需满足 – 40℃-85℃，而汽车电子、航空航天等领域的设备则要求更宽的温度范围（如 – 55℃-125℃），因此需选择对应温度等级的有源晶振产品。

有源晶振的选型要点与注意事项

在电子设备设计过程中，有源晶振的选型需结合设备的功能需求、工作环境、成本预算等多方面因素综合考量，避免因选型不当导致设备性能不达标或成本过高。以下从需求分析、参数匹配、兼容性验证三个维度，梳理有源晶振的选型要点与注意事项。

首先，明确设备的核心需求是选型的基础。设计人员需先确定设备对时钟信号的关键要求，例如所需的输出频率、频率精度、频率稳定度指标，以及设备的工作环境（温度、湿度、振动情况）、供电条件（电压范围、功耗限制）等。例如，用于 5G 通信基站的有源晶振，需满足高频（如 25MHz、50MHz）、高频率精度（±5ppm 以内）、高温度稳定度（±2ppm/℃以内）的要求，同时需具备低功耗特性以适应基站长期运行需求；而用于普通家用路由器的有源晶振，对频率精度和稳定度的要求相对较低，更注重成本控制与兼容性。

其次，确保有源晶振的参数与设备需求高度匹配。在确定核心需求后，需逐一核对有源晶振的关键参数是否符合要求。例如，频率参数需与设备内部处理器、通信模块的时钟需求一致，避免因频率不匹配导致数据传输错误或设备死机；温度稳定度需覆盖设备的工作温度范围，防止在极端温度下频率漂移超出允许范围；输出波形需与外部电路的输入要求兼容，如数字电路需选择方波输出的有源晶振，射频电路则选择正弦波输出产品。此外，还需关注有源晶振的封装尺寸，确保其能够适配设备的 PCB 板布局，避免因封装过大导致安装困难。

最后，重视兼容性验证与可靠性评估。选型过程中，除了参数匹配外，还需验证有源晶振与外部电路的兼容性，例如输出信号的电平与外部电路的输入电平是否匹配（如 TTL 电平、CMOS 电平），避免因电平不兼容导致信号传输异常。同时，需选择具有良好可靠性的产品，优先考虑经过市场验证、口碑良好的品牌，查看产品是否通过相关认证（如 RoHS 环保认证、ISO 质量认证），并了解其平均无故障工作时间（MTBF）等可靠性指标。此外，还需考虑成本因素，在满足性能要求的前提下，选择性价比更高的产品，避免过度追求高性能导致成本浪费。

有源晶振的典型应用场景

有源晶振凭借其稳定的频率输出、简化的电路设计优势，在多个领域的电子设备中发挥着不可或缺的作用。不同应用场景对有源晶振的性能要求存在差异，其在各类设备中的具体作用也有所不同，以下介绍几个典型应用场景。

在通信设备领域，有源晶振是确保信号传输与处理精度的关键元件。无论是有线通信设备（如交换机、路由器、光模块）还是无线通信设备（如手机、基站、卫星通信终端），都需要有源晶振提供精准的时钟信号。例如，在 5G 基站中，有源晶振为基带处理单元（BBU）、射频处理单元（RRU）提供高频、高稳定度的时钟信号，确保基站与终端之间的信号同步，避免因时钟偏差导致的通信中断或数据传输错误；在光纤通信设备中，有源晶振的频率精度直接影响光信号的调制与解调精度，进而决定通信链路的传输速率与误码率。

工业控制领域对有源晶振的稳定性与抗干扰能力要求较高。工业自动化设备（如 PLC 控制器、变频器、传感器）、智能制造生产线中的各类控制模块，均依赖有源晶振提供的时序信号实现精准控制。例如，在 PLC 控制器中，有源晶振为中央处理单元（CPU）提供时钟信号，确保指令执行的时序准确性，进而实现对电机、阀门等执行机构的精准控制；在高精度测量仪器（如示波器、万用表、频谱分析仪）中，有源晶振的高频率精度与稳定度是保证测量结果准确性的基础，可有效减少因时钟偏差导致的测量误差。

消费电子领域是有源晶振的重要应用市场，涵盖智能手机、平板电脑、智能手表、电视、智能家居设备等各类产品。在智能手机中，有源晶振为处理器、摄像头、无线通信模块（如 WiFi、蓝牙）提供时钟信号，确保手机各项功能的流畅运行；在智能手表中，有源晶振不仅需满足常规的时序需求，还需具备低功耗特性，以延长设备的续航时间。此外，在汽车电子领域，有源晶振也被广泛应用于车载导航系统、车载信息娱乐系统、发动机控制系统等模块，需满足宽温度范围、抗振动、抗电磁干扰等严苛要求，确保汽车在复杂工况下的稳定运行。

有源晶振作为电子设备的 “时序心脏”，其性能直接关系到设备的整体运行质量。在实际应用中，需充分理解有源晶振的工作原理与关键参数，结合具体应用场景的需求进行科学选型，同时关注产品的可靠性与兼容性，以确保电子设备能够稳定、高效地发挥功能。随着电子技术的不断发展，对有源晶振的性能要求也将持续提升，这也推动着有源晶振技术向更高精度、更低功耗、更宽工作环境适应性的方向不断创新与突破，为各类新兴电子设备的发展提供坚实的时序保障。
