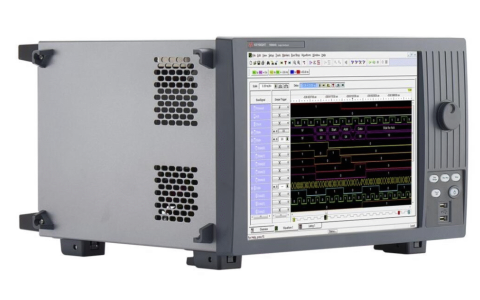

逻辑分析仪的原理、应用与选购及注意事项

逻辑分析仪的核心作用是将数字电路中的离散信号转换为可观测、可分析的时序数据，帮助使用者直观掌握信号在不同时间节点的逻辑状态变化。其工作过程主要包含信号采集、数据存储、触发控制和数据分析四个关键环节，各环节协同运作，实现对复杂数字信号的精准捕捉与解读。

信号采集环节依赖设备搭载的多通道输入接口，这些接口能够同时接收来自数字电路不同节点的信号。不同型号的逻辑分析仪通道数量差异较大，从 8 通道的入门级设备到数百通道的高端设备不等，通道数量的选择需根据测试对象的复杂程度确定。在采集过程中，设备会按照设定的采样速率对输入信号进行离散化处理，将连续的电压信号转换为 “0” 和 “1” 两种逻辑状态，采样速率的高低直接影响信号捕捉的精度，通常需根据被测试信号的最高频率进行匹配，一般建议采样速率不低于被测试信号频率的 5 倍，以确保完整还原信号波形。

触发控制功能是逻辑分析仪实现精准数据捕获的关键，其作用类似于 “相机快门”，当满足预设的触发条件时，设备才开始记录信号数据。常见的触发方式包括边沿触发、电平触发、序列触发和组合触发等。边沿触发适用于捕捉信号上升沿或下降沿的瞬间状态，是最基础的触发方式；电平触发则在信号达到设定的高电平或低电平阈值时启动采集，适用于监测信号的稳定状态；序列触发和组合触发则针对更复杂的场景，可根据多个通道信号的特定逻辑组合或时序序列启动采集，例如当通道 1 为高电平且通道 2 出现下降沿时触发，这类触发方式能够帮助工程师精准定位特定故障场景下的信号变化。

数据存储与分析环节是逻辑分析仪将采集到的原始数据转化为有用信息的核心步骤。设备会将采集到的逻辑状态数据存储在内部缓存中，缓存容量的大小决定了单次可记录的数据长度，大容量缓存能够支持长时间信号采集，便于分析周期性故障或偶发性问题。数据分析功能则通过内置的软件算法，将原始数据以时序图、状态表、数据列表等形式呈现，部分高端设备还支持协议解析功能，可直接识别 I2C、SPI、UART、CAN 等常见数字通信协议的帧结构，自动提取地址、数据、控制位等关键信息，并标注协议错误，极大简化了通信接口调试的复杂度。例如在调试 I2C 总线时，逻辑分析仪可直接显示每帧数据的从机地址、读写控制位、数据字节及应答信号，若出现应答缺失或数据错误，设备会通过颜色标注或告警提示快速定位问题点。

逻辑分析仪的核心功能与技术指标

逻辑分析仪的功能设计围绕数字电路测试的实际需求展开，不同定位的设备在功能丰富度上存在差异，但核心功能均聚焦于信号捕获、数据处理与结果展示，而技术指标则直接决定了设备的性能上限，是用户选择设备时的重要参考依据。

（一）核心功能分类

1. 多通道同步采集功能：数字电路通常包含多个并行信号通道，如微处理器的地址总线、数据总线及控制总线，这些通道的信号传输存在严格的时序关联，单一通道的信号分析无法完整反映电路工作状态。逻辑分析仪的多通道同步采集功能能够确保所有通道的信号在同一时间基准下被采集，避免因通道间延迟导致的时序分析误差。例如在调试 CPU 与存储器的数据交互过程中，需同时监测地址信号、数据信号和读写控制信号的时序关系，通过多通道同步采集，可清晰观察到地址信号稳定后数据信号是否及时有效，以及控制信号是否与地址、数据信号保持正确的时序配合，从而快速判断是否存在时序偏移导致的读写错误。
2. 灵活的触发与触发后采集功能：除了基础的触发方式外，高端逻辑分析仪还支持触发后采集（Post-trigger Acquisition）功能，即触发事件发生后继续采集一段时间的数据。这一功能在分析故障后续影响时尤为重要，例如当电路出现数据错误时，不仅需要观察错误发生时的信号状态，还需了解错误发生后电路的响应情况，如是否触发复位信号、数据是否重新传输等，触发后采集功能能够完整记录这一过程，为故障根源定位提供更全面的数据支撑。此外，部分设备还支持触发序列编辑功能，用户可通过图形化界面搭建复杂的触发条件序列，如 “通道 A 上升沿→100ns 后通道 B 高电平→通道 C 下降沿”，满足复杂数字系统中特定时序场景的测试需求。
3. 数据可视化与报表生成功能：逻辑分析仪采集到的原始数据通常以二进制形式存储，直接解读难度较大，数据可视化功能通过将原始数据转化为直观的时序波形图，帮助用户快速识别信号的逻辑状态变化与时序关系。时序波形图中，横轴代表时间，纵轴代表逻辑电平（高电平或低电平），不同通道的信号以不同颜色区分，用户可通过缩放时间轴观察信号的细节变化，或通过叠加通道信号对比时序关系。部分设备还支持状态表显示模式，将不同时间点各通道的逻辑状态以表格形式呈现，便于快速查找特定时间点的信号组合。此外，报表生成功能可将分析结果自动导出为 PDF、Excel 等格式的文档，文档中包含时序波形图、数据列表、协议解析结果及故障标注等信息，方便工程师进行测试报告编写与团队协作交流。
4. 协议解析与故障诊断功能：随着数字通信协议的日益复杂，手动解析协议帧结构不仅耗时耗力，还容易出现误判。逻辑分析仪的协议解析功能通过内置的协议数据库，自动识别不同协议的帧格式，提取关键字段并进行标注，同时对协议错误（如帧校验错误、波特率不匹配、应答超时等）进行实时监测与告警。例如在调试 CAN 总线系统时，设备可直接显示每帧数据的 ID、数据长度、数据内容、CRC 校验值及 ACK 信号，若某一节点未发送 ACK 信号，设备会立即在波形图中用红色标记该错误点，并在数据列表中注明 “应答缺失”，帮助工程师快速定位故障节点。除常见的串行协议外，部分高端设备还支持对 PCIe、Ethernet 等高速并行协议的解析，满足高速数字系统的测试需求。

（二）关键技术指标

1. 采样速率：采样速率是衡量逻辑分析仪信号捕获能力的核心指标，单位通常为 MHz 或 GS/s（吉采样 / 秒），表示设备每秒对信号进行采样的次数。采样速率越高，设备能够捕获的信号频率上限越高，对高速信号的细节还原越精准。根据奈奎斯特采样定理，为确保准确还原信号波形，采样速率应至少为被测试信号最高频率的 2 倍，但在实际应用中，由于数字信号存在上升沿和下降沿的过渡时间，通常建议采样速率为被测试信号频率的 5-10 倍。例如测试 100MHz 的时钟信号时，需选择采样速率不低于 500MHz 的逻辑分析仪，以完整捕捉时钟信号的上升沿、高电平、下降沿和低电平四个阶段的状态变化，避免因采样速率不足导致的信号失真或时序误差。
2. 通道数量：通道数量决定了逻辑分析仪可同时测试的信号路数，不同应用场景对通道数量的需求差异较大。在简单的数字电路调试中，如 8 位单片机的 I/O 口测试，8 通道或 16 通道的设备即可满足需求；而在复杂的系统级测试中，如 32 位微处理器的地址总线（32 位）、数据总线（32 位）及控制总线（8 位）测试，则需要至少 72 通道的设备才能同时监测所有关键信号。此外，部分逻辑分析仪支持通道扩展功能，用户可通过外接扩展模块增加通道数量，提升设备的灵活性和扩展性，适应不同测试场景的需求。
3. 存储深度：存储深度指逻辑分析仪内部缓存能够存储的采样数据量，单位通常为 Mbit（兆位）或 Mbyte（兆字节），存储深度的大小决定了单次采集可记录的信号时长。存储深度与采样速率之间存在密切关系，在采样速率固定的情况下，存储深度越大，可记录的信号时长越长，计算公式为：记录时长 = 存储深度 /（采样速率 × 通道数）。例如一台采样速率为 1GS/s、存储深度为 1Gbit、通道数为 16 的逻辑分析仪，其单次记录时长 = 1Gbit/（1GS/s×16）=62.5μs；若将存储深度提升至 8Gbit，记录时长则可延长至 500μs。在测试周期性故障或偶发性问题时，更大的存储深度能够提高捕获到故障信号的概率，例如在调试通信设备的随机丢包问题时，需要长时间监测信号传输过程，此时高存储深度的设备更具优势。
4. 输入电压范围与阈值可调性：逻辑分析仪的输入电压范围决定了设备能够适应的信号电平标准，不同的数字电路采用的电平标准存在差异，如 TTL 电平（高电平 2.4V-5V，低电平 0V-0.8V）、CMOS 电平（5V CMOS：高电平 4.4V-5V，低电平 0V-0.6V；3.3V CMOS：高电平 2.4V-3.3V，低电平 0V-0.8V）、LVDS 电平（低电压差分信号，典型摆幅 350mV）等。设备的输入电压范围需覆盖被测试电路的电平标准，以确保准确识别信号的逻辑状态。此外，输入阈值可调性也是重要的技术指标，用户可根据实际信号的电平特性调整阈值电压，例如在测试电平不稳定的老化电路时，通过降低高电平阈值或提高低电平阈值，避免因信号噪声导致的误判，确保测试结果的准确性。

逻辑分析仪的典型应用场景

逻辑分析仪凭借其强大的时序分析与数据捕获能力，在数字电子领域的多个环节均有广泛应用，从产品研发阶段的电路设计验证，到生产制造阶段的质量检测，再到运维阶段的故障排查，都发挥着不可替代的作用。不同应用场景下，设备的功能配置与使用方法存在差异，需根据具体需求进行针对性选择。

（一）消费电子研发领域

消费电子产品（如智能手机、平板电脑、智能手表等）的内部电路集成度高、信号密度大，包含大量的数字通信接口（如 I2C、SPI、UART、USB、HDMI 等），这些接口的时序匹配与协议兼容性直接影响产品的性能与稳定性。在研发阶段，工程师需使用逻辑分析仪对这些接口进行全面测试，验证其是否符合相关协议标准，以及是否存在时序偏移、信号干扰等问题。

以智能手机的显示屏接口调试为例，显示屏与主板通常通过 MIPI DSI（移动行业处理器接口 – 显示串行接口）进行通信，该接口采用高速串行传输方式，包含数据通道和时钟通道，传输速率可达数 Gbps。在调试过程中，工程师需使用高采样速率（如 2GS/s 以上）、多通道的逻辑分析仪，同时采集数据通道和时钟通道的信号，分析信号的眼图（反映信号质量的图形）、时序抖动（信号边沿与理想时间的偏差）等参数，判断信号传输是否存在衰减或干扰。若发现信号眼图闭合或抖动过大，可通过调整传输线路的阻抗匹配、增加信号屏蔽层等方式优化设计。此外，逻辑分析仪的 MIPI DSI 协议解析功能可自动识别协议帧的起始位、数据位、校验位等字段，快速定位协议错误，如帧同步失败、数据校验错误等，大幅缩短调试周期。

（二）工业控制领域

工业控制系统（如 PLC、变频器、传感器模块等）需在复杂的工业环境中长时间稳定运行，对数字信号的抗干扰能力和时序可靠性要求极高。系统中的数字电路通常包含控制总线、数据总线及传感器信号输入通道，这些通道的信号异常可能导致设备停机或生产事故。在设备研发与维护过程中，逻辑分析仪可用于监测关键信号的传输状态，排查时序错误、信号干扰等故障。

以 PLC（可编程逻辑控制器）的开关量输入输出模块测试为例，该模块负责接收传感器的开关信号（如接近开关、光电开关的信号），并向执行器（如继电器、电磁阀）输出控制信号，信号的响应速度与时序准确性直接影响控制精度。在测试过程中，工程师可将逻辑分析仪的通道分别连接至传感器输入端子和执行器输出端子，设置触发条件为 “传感器输入信号上升沿”，记录触发后执行器输出信号的延迟时间，验证延迟是否在设计允许范围内（通常要求延迟时间小于 1ms）。若延迟时间过长，可通过分析时序波形图，判断是否存在 CPU 处理延迟、总线传输延迟或模块硬件故障等问题。此外，在工业环境中，信号易受电磁干扰导致误触发，逻辑分析仪的电平阈值可调功能可通过提高低电平阈值，过滤干扰信号，确保测试结果的准确性。

（三）通信设备测试领域

通信设备（如路由器、交换机、基站设备等）承担着数据传输与交换的核心任务，其内部包含大量的高速数字接口（如 Ethernet、PCIe、SDH/SONET 等），这些接口的传输速率高、协议复杂，对信号完整性和协议兼容性的要求极为严格。在设备研发与生产测试中，逻辑分析仪可用于分析高速接口的信号时序与协议交互过程，验证设备的性能指标是否符合行业标准。

以千兆以太网接口测试为例，千兆以太网采用 IEEE 802.3ab 标准，传输速率为 1000Mbps，采用四对差分线进行全双工传输。在测试过程中，工程师需使用支持差分信号采集的逻辑分析仪，同时采集四对差分线的信号，分析信号的差分电压、共模电压、时序抖动等参数，判断信号是否满足 IEEE 802.3ab 标准的要求。此外，逻辑分析仪的以太网协议解析功能可自动识别以太网帧的前导码、帧起始符、目的地址、源地址、数据字段及帧校验序列（FCS），实时监测帧丢失、帧校验错误、冲突等问题。例如在测试交换机的数据包转发功能时，可通过逻辑分析仪同时监测输入端口和输出端口的信号，观察数据包的转发延迟和转发成功率，若发现数据包丢失，可通过分析协议解析结果，判断是否存在端口配置错误、带宽不足或硬件故障等问题。

（四）汽车电子领域

汽车电子系统（如车载导航、自动驾驶控制器、车身控制系统等）的安全性与可靠性直接关系到驾乘人员的生命安全，系统中的数字电路需在高温、振动、电磁辐射等恶劣环境下稳定工作。汽车电子中的数字接口（如 CAN、LIN、FlexRay、Ethernet 等）需满足汽车行业的严苛标准（如 ISO 11898-2 for CAN），在研发与测试阶段，逻辑分析仪可用于验证这些接口的时序特性、协议兼容性及抗干扰能力。

以汽车 CAN 总线系统测试为例，CAN 总线是汽车电子中应用最广泛的串行通信总线，用于连接发动机控制器、变速箱控制器、车身控制器等多个节点，实现数据共享与协同控制。在测试过程中，工程师需使用支持 CAN 协议解析的逻辑分析仪，连接至 CAN 总线的差分信号线（CAN_H 和 CAN_L），采集总线信号并解析协议帧。通过分析时序波形图，可观察总线信号的上升沿时间、下降沿时间及电平幅值，判断是否符合 ISO 11898-2 标准的要求（如高速 CAN 总线的上升沿时间应小于 1μs）。同时，协议解析功能可实时显示每帧数据的 ID、数据长度、数据内容及远程请求位，监测总线是否存在错误帧、过载帧或总线离线等问题。例如当某一节点发送错误帧时，逻辑分析仪会立即标注该错误，并显示错误类型（如位错误、 CRC 错误、应答错误等），帮助工程师快速定位故障节点，确保 CAN 总线系统的稳定运行。

逻辑分析仪的选购要点与使用注意事项​

（一）选购要点​

1. 明确测试需求：在选购逻辑分析仪前，需首先明确测试对象的技术参数与测试目标，包括被测试信号的最高频率、通道数量需求、协议类型及测试环境等。例如测试高速串行接口（如 PCIe 4.0）时，需选择采样速率不低于 8GS/s、支持差分信号采集的高端设备；而测试简单的 8 位单片机电路时，选择采样速率 100MHz、16 通道的入门级设备即可满足需求。明确需求可避免过度采购导致的成本浪费，或因性能不足无法满足测试需求。​

2. 关注核心技术指标匹配度：核心技术指标（采样速率、通道数量、存储深度、输入电压范围）需与测试需求高度匹配。采样速率应根据被测试信号的最高频率确定，确保不低于信号频率的 5 倍；通道数量需覆盖所有待测试的信号通道，若存在未来扩展需求，可选择支持通道扩展的设备；存储深度需根据测试时长需求计算，确保能够记录完整的信号过程；输入电压范围需覆盖被测试电路的电平标准，同时优先选择支持阈值可调的设备，以适应不同信号特性。​

3. 评估软件功能与易用性：逻辑分析仪的分析功能主要通过配套软件实现，软件的功能丰富度与易用性直接影响测试效率。选购时需关注软件是否支持所需的协议解析（如 I2C、SPI、CAN、Ethernet 等）、数据导出格式（如 PDF、Excel、CSV 等）及自动化测试脚本编写功能。协议解析功能需覆盖测试场景中涉及的所有通信协议，且支持协议版本更新，以适应新的技术标准；数据导出格式应满足团队协作与报告编写的需求，方便与其他分析工具（如 MATLAB、LabVIEW）兼容；自动化测试脚本编写功能则适用于批量测试场景，可通过脚本自动执行测试流程、记录数据并生成报告，大幅提升测试效率。此外，软件的界面设计与操作逻辑也需重点评估，直观的图形化界面、便捷的参数配置功能及实时的波形显示效果，能够降低用户的学习成本，减少操作失误。​
4. 考量成本与售后服务：逻辑分析仪的价格区间差异较大，从数千元的入门级设备到数十万元的高端设备不等，选购时需在满足测试需求的前提下，结合预算合理选择，避免盲目追求高配置导致成本超支。同时，售后服务质量也至关重要，优质的售后服务包括设备安装调试指导、软件更新支持、故障维修服务及技术培训等。例如部分厂商提供免费的软件终身更新服务，可确保设备的协议解析功能始终支持最新的通信标准；而快速响应的故障维修服务（如 7×24 小时技术支持、上门维修服务）则能减少设备故障对测试工作的影响。此外，还需关注厂商是否提供完善的技术文档（如用户手册、应用案例、调试指南等），这些文档可为用户的设备使用与故障排查提供重要参考。

（二）使用注意事项

1. 确保信号连接的准确性与安全性：信号连接是逻辑分析仪使用过程中的关键环节，连接错误不仅会导致测试数据不准确，还可能损坏设备或被测试电路。在连接前，需仔细核对设备通道标识与被测试信号的对应关系，确保通道与信号的正确匹配，例如将时钟信号连接至指定的时钟通道，避免因通道混用导致的时序分析误差。同时，需注意信号连接的极性，对于差分信号（如 CAN_H/CAN_L、LVDS 信号），需严格按照正负极性连接，防止因极性反转导致的信号采集错误。此外，还需关注被测试信号的电压范围，确保其在逻辑分析仪的输入电压范围内，若被测试信号电压过高（如超过设备最大输入电压 10V），需通过分压电路或信号衰减模块降低电压，避免损坏设备的输入接口。​

2. 合理设置采样参数与触发条件：采样参数与触发条件的设置直接影响测试数据的准确性与有效性，需根据被测试信号的特性进行合理配置。在设置采样速率时，需结合被测试信号的最高频率，遵循 “采样速率不低于信号频率 5 倍” 的原则，同时避免过度设置采样速率导致存储深度不足，例如当存储深度固定时，过高的采样速率会缩短记录时长，可能无法完整捕捉到故障信号。在设置触发条件时，需明确测试目标，选择合适的触发方式，例如测试信号的上升沿时序时，选择边沿触发；测试特定信号组合的时序关系时，选择组合触发。同时，需合理设置触发延迟与触发后采集时长，触发延迟可用于捕捉触发事件前的信号状态，触发后采集时长则用于记录触发事件后的信号变化，两者配合使用可完整还原故障发生前后的信号过程。例如在测试偶发性数据错误时，可设置触发延迟为 100μs、触发后采集时长为 200μs，确保记录到错误发生前 100μs 与发生后 200μs 的信号数据，为故障分析提供完整依据。​

3. 避免信号干扰与噪声影响：数字电路测试环境中通常存在多种干扰源（如电磁辐射、电源噪声、接地环路等），这些干扰会导致测试信号失真，影响分析结果的准确性。在使用逻辑分析仪时，需采取有效的抗干扰措施，减少干扰对测试数据的影响。首先，需确保设备与被测试电路的良好接地，使用专用的接地导线将逻辑分析仪的接地端与被测试电路的接地端连接，避免因接地不良导致的共模噪声干扰；对于高频信号测试，建议使用屏蔽线缆连接信号，屏蔽层需单端接地，以减少电磁辐射干扰。其次，需合理规划测试环境，将逻辑分析仪与大功率设备（如电机、变频器）保持一定距离（通常建议不小于 1 米），避免大功率设备产生的强电磁辐射干扰测试信号。此外，还可通过设置合适的输入阈值电压，过滤信号中的噪声成分，例如对于存在轻微噪声的 TTL 信号，可将高电平阈值适当降低（如从 2.4V 降至 2.2V），低电平阈值适当提高（如从 0.8V 升至 1.0V），减少噪声导致的误判。​

4. 注重数据的分析与验证：测试数据的分析与验证是逻辑分析仪使用的核心目的，需通过科学的分析方法提取有用信息，并对分析结果进行验证，确保结论的准确性。在数据分析过程中，需结合被测试电路的工作原理与设计文档，对时序波形图、协议解析结果进行综合分析，例如在调试数据总线传输错误时，需对比时序波形图中地址信号、数据信号与控制信号的时序关系，判断是否存在地址与数据不同步的问题；同时，结合协议解析结果，检查数据帧的格式是否正确、校验位是否匹配，定位协议层面的错误。此外，还需对分析结果进行验证，通过改变测试条件（如调整信号电压、修改触发条件）或更换测试设备，重复测试过程，确认分析结果的一致性。例如在判断某一通道信号存在时序偏移时，可更换另一台逻辑分析仪进行测试，若两次测试结果一致，则可确认时序偏移问题的真实性；若结果存在差异，则需检查测试环境或设备设置，排除干扰因素。​

5. 做好设备的日常维护与保养：逻辑分析仪作为精密的电子测试设备，日常维护与保养可延长设备使用寿命，确保设备性能的稳定性。在日常使用中，需保持设备清洁，定期用干燥的软布擦拭设备外壳与接口，避免灰尘堆积导致的接口接触不良；对于设备的输入接口，需避免频繁插拔，插拔时需轻柔操作，防止损坏接口针脚。在设备存储与运输过程中，需注意环境条件，避免将设备放置在高温、潮湿、振动剧烈的环境中，存储温度应控制在 0℃-40℃，相对湿度控制在 20%-80%，同时使用专用的包装材料进行防护，防止设备受到撞击或振动损坏。此外，还需定期对设备进行校准，按照设备说明书的要求，每年或每两年进行一次专业校准，确保设备的技术指标（如采样速率、输入阈值、通道延迟等）符合标准要求，避免因设备精度下降导致的测试误差。

逻辑分析仪作为数字电路调试与分析的核心工具，凭借其多通道同步采集、灵活触发控制、协议解析与数据可视化等功能，在消费电子、工业控制、通信设备、汽车电子等领域发挥着不可替代的作用。理解其工作原理、核心功能与技术指标，掌握正确的选购方法与使用技巧，能够帮助工程师提升数字系统设计效率与故障排查准确性，为数字电路的稳定运行提供有力保障。​

在实际应用中，需根据测试需求选择合适的逻辑分析仪，注重核心技术指标与测试场景的匹配度，同时关注软件功能的丰富度与易用性；在使用过程中，需严格遵循操作规范，确保信号连接的准确性与安全性，合理设置采样参数与触发条件，避免干扰与噪声影响，通过科学的数据分析与验证得出准确结论。只有充分发挥逻辑分析仪的性能优势，才能有效解决数字电路测试中的复杂问题，推动数字电子技术的持续发展与创新。
