铂热电阻的原理结构与应用场景

铂热电阻作为工业测量与科学实验中常用的温度传感器，凭借优异的稳定性、宽测量范围和高精确度，在多个关键领域占据不可替代的地位。其工作原理基于金属导体的电阻值随温度变化的物理特性，通过精准捕捉铂材料电阻与温度的对应关系，实现对目标环境或介质温度的可靠监测。这种元件的设计与制造融合了材料科学、精密加工和电子技术，每一个技术环节的把控都直接影响最终的测量性能。

铂热电阻的技术原理与核心特性

铂热电阻的核心工作机制建立在 “铂材料电阻温度系数” 的基础上。纯铂金属的电阻值会随温度升高呈现规律性增大，且在 – 200℃至 850℃的常用测量范围内，这种变化关系具有良好的线性特征，符合国际通用的 IEC 60751 标准规定的温度 – 电阻曲线。标准中明确的 Pt100 和 Pt1000 两种型号，分别代表 0℃时电阻值为 100Ω 和 1000Ω 的铂热电阻，前者因兼顾精度与经济性，在工业场景中应用更为广泛。

铂材料本身的特性为热电阻的高性能提供了基础。纯铂具有极低的温度滞后性，环境温度变化时能快速响应并调整电阻值，确保测量数据的实时性；同时，其化学稳定性极强，在高温、潮湿或轻微腐蚀性环境中不易发生氧化或化学反应，有效延长元件使用寿命。此外，铂热电阻的测量精度受外界干扰因素影响较小，即使在电压波动或电磁辐射较弱的环境中，仍能保持稳定的输出信号，为后续数据采集与分析提供可靠保障。

铂热电阻的结构组成与材料选择

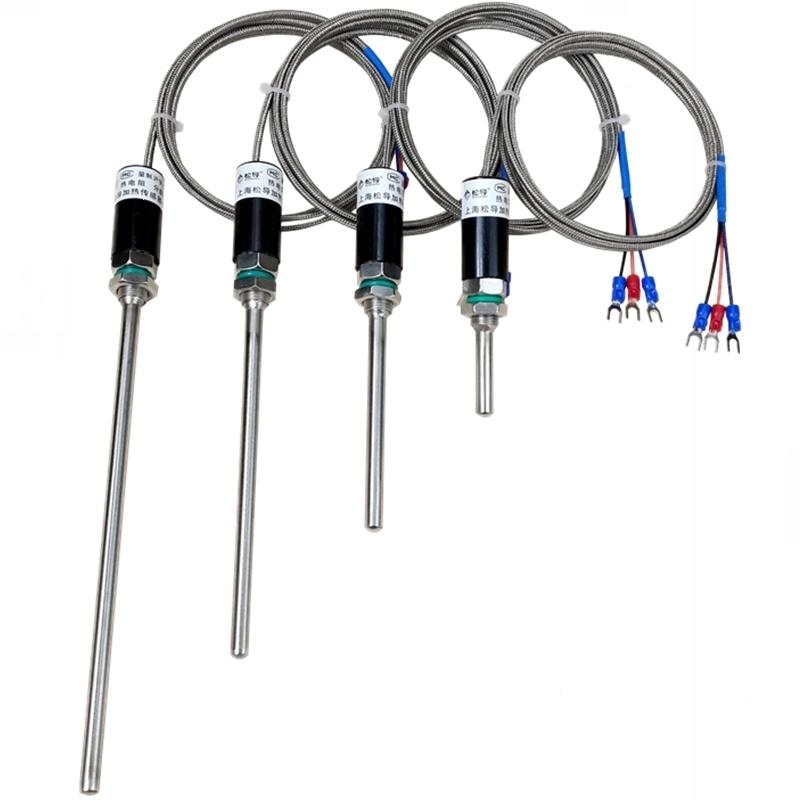

典型的铂热电阻由感温元件、引线、保护套管和接线盒四部分组成，各部分的结构设计与材料选择均需围绕 “提升测量精度” 和 “适应应用环境” 两大核心目标展开。感温元件是铂热电阻的核心部件，通常采用直径 0.02-0.05mm 的纯铂丝绕制在绝缘骨架上，骨架材料需具备优异的绝缘性能、耐高温性和低膨胀系数，常见的有陶瓷、玻璃和云母。陶瓷骨架适用于高温环境（如 500℃以上），玻璃骨架则在中低温场景（如 – 200℃至 300℃）中表现更稳定，云母骨架因加工便捷性，多应用于对成本控制较严格的普通工业测量场景。

引线部分承担着将感温元件的电阻信号传输至外部测量电路的作用，其材料选择需重点考虑导电性、耐腐蚀性和温度系数匹配性。常用的引线材料包括铜、银和铂铜合金，铜引线成本较低但在高温环境中易氧化，适用于 – 50℃至 150℃的低温场景；银引线导电性最优，但价格较高，多用于对信号传输效率要求极高的精密测量设备；铂铜合金引线则兼具耐高温和抗腐蚀特性，能在 – 200℃至 600℃的宽温度范围内保持稳定性能，是高温工业场景的理想选择。

保护套管的主要功能是保护感温元件免受被测介质的冲击、腐蚀或机械损伤，其材料需根据被测介质的特性进行选择。在测量水、蒸汽等中性介质时，可选用碳钢或不锈钢套管；若被测介质含有酸碱等腐蚀性成分，则需采用钛合金、哈氏合金或聚四氟乙烯等耐腐蚀材料；对于高温熔融金属或高温烟气的温度测量，氧化铝陶瓷或碳化硅材质的保护套管能有效承受极端温度与化学侵蚀。接线盒作为元件与外部电路的连接接口，通常采用铸铝或工程塑料制成，内部设有密封结构，可防止灰尘、水汽进入影响电气连接稳定性，部分防爆型接线盒还能满足易燃易爆环境的安全要求。

铂热电阻的精度等级与误差控制

铂热电阻的精度等级直接决定其测量结果的可靠性，国际标准 IEC 60751 将其分为 A 级和 B 级两个主要等级，不同等级对应不同的温度范围与最大允许误差。A 级铂热电阻在 – 150℃至 660℃范围内的最大允许误差为 ±(0.15℃+0.002|t|)（t 为测量温度值），B 级则为 ±(0.3℃+0.005|t|)，在实际应用中需根据测量需求选择合适的精度等级。例如，在食品加工行业的低温冷藏库温度监测中，B 级精度即可满足 ±0.5℃的测量要求；而在半导体芯片制造的晶圆热处理环节，必须采用 A 级精度的铂热电阻，以确保温度控制误差不超过 ±0.2℃。

实际使用过程中，多种因素可能导致铂热电阻产生额外测量误差，需通过合理措施进行控制。引线电阻是常见的误差来源之一，当引线长度较长时，其自身电阻会叠加在感温元件的电阻值上，导致测量结果偏高。针对这一问题，工业中通常采用三线制或四线制接线方式：三线制通过将两根引线分别接入测量电路的不同端子，抵消引线电阻对测量的影响，适用于一般精度要求场景；四线制则采用两根电流引线和两根电压引线，完全消除引线电阻的干扰，是高精度测量（如实验室校准、计量检测）的标准接线方式。

环境温度波动也可能引发测量误差，尤其是在温度梯度较大的环境中，感温元件与保护套管之间的温度差异会导致响应延迟或读数偏差。为减少这种误差，可通过优化保护套管的结构设计（如增加导热孔、减小套管壁厚）提升热传导效率，或在安装时确保感温元件完全接触被测介质，避免因接触不良导致的温度传递滞后。此外，定期校准是维持铂热电阻精度的关键措施，根据国家计量规范要求，用于贸易结算、安全防护等关键领域的铂热电阻，需每年进行一次专业校准，通过与标准温度源对比，修正元件的误差系数，确保其长期处于合格的精度范围内。

铂热电阻的安装要求与使用注意事项

科学合理的安装方式是保障铂热电阻测量性能的重要环节，安装前需根据被测介质的形态（液态、气态、固态）、温度范围及流动状态，确定合适的安装位置与插入深度。测量管道内介质温度时，铂热电阻应垂直或倾斜插入管道，插入方向需与介质流动方向相反，以减少介质冲击对元件的损伤；插入深度需满足 “感温元件完全处于被测介质流束中心” 的要求，通常插入深度不应小于管道内径的 1/3，若管道内径较小（如小于 80mm），可采用扩大管或斜插方式增加插入深度。

在测量容器内介质温度时，铂热电阻的安装位置应避开容器壁、搅拌器或加热元件附近，防止局部温度波动影响测量准确性；对于高温高压容器，需采用带密封装置的安装方式，确保容器的密封性与安全性。安装过程中，需避免铂热电阻与其他金属部件直接接触，防止形成热电势干扰测量信号；接线时应确保接线端子牢固连接，避免因接触不良导致电阻值增大，影响测量精度。

使用过程中需注意以下事项：一是避免超范围使用，铂热电阻的测量范围通常为 – 200℃至 850℃，长期超出此范围使用会导致铂丝老化，降低元件精度与使用寿命；二是防止机械损伤，感温元件中的铂丝极为纤细，安装与维护时需避免剧烈震动或碰撞，防止铂丝断裂；三是定期清洁，若被测介质含有粉尘、油污等杂质，长期使用后会在保护套管表面形成污垢，影响热传导效率，需定期拆卸清洁，清洁时应使用软布或专用清洁剂，避免损伤保护套管；四是做好防潮防腐措施，对于在潮湿或腐蚀性环境中使用的铂热电阻，需定期检查接线盒的密封性能，及时更换老化的密封件，防止水汽或腐蚀性气体进入元件内部。

铂热电阻的典型应用场景

铂热电阻凭借其优异的性能，在工业生产、科学实验、民生服务等多个领域得到广泛应用。在工业生产领域，石油化工行业利用铂热电阻监测反应釜、精馏塔内的介质温度，确保化学反应在设定温度范围内进行，保障产品质量与生产安全；电力行业将铂热电阻安装在汽轮机、发电机的定子绕组和轴承部位，实时监测设备运行温度，预防因温度过高导致的设备故障；冶金行业则通过铂热电阻测量高炉、转炉内的熔融金属温度，为冶炼工艺调整提供精准的温度数据。

在科学实验领域，实验室中的物理、化学实验对温度控制精度要求极高，铂热电阻常被用作恒温槽、干燥箱等设备的温度传感器，配合温控系统实现 ±0.01℃的高精度温度控制；在材料科学研究中，铂热电阻用于监测材料在不同温度下的物理性能变化，为材料研发提供关键数据支持。在民生服务领域，食品医药行业利用铂热电阻监测冷藏库、冷冻柜内的温度，确保食品、药品在储存运输过程中处于规定的低温环境，防止变质；暖通空调系统通过铂热电阻采集室内外温度数据，自动调节空调运行状态，实现室内温度的精准控制，提升居住舒适度。

此外，在新能源领域，铂热电阻也发挥着重要作用。光伏产业中，铂热电阻用于监测太阳能电池片生产过程中的镀膜温度、烧结温度，确保电池片的光电转换效率；新能源汽车行业则利用铂热电阻监测电池包、电机控制器的温度，防止电池过热引发安全事故，保障车辆的运行安全。在航空航天领域，铂热电阻因能在极端温度环境下保持稳定性能，被用于监测航天器座舱内的温度及发动机部件的温度，为航天器的正常运行提供温度数据支持。

铂热电阻作为一种高精度温度测量元件，其技术原理成熟、性能稳定、应用范围广泛。无论是工业生产中的关键工艺控制，还是科学实验中的精密温度监测，亦或是民生领域的温度保障，铂热电阻都以其独特的优势，为各领域的温度测量需求提供可靠解决方案。在实际应用中，只有充分了解其技术特性、严格遵循安装要求、做好日常维护保养，才能最大限度发挥铂热电阻的性能，为各类场景的温度监测提供精准、稳定的支持，推动相关行业的高质量发展。
