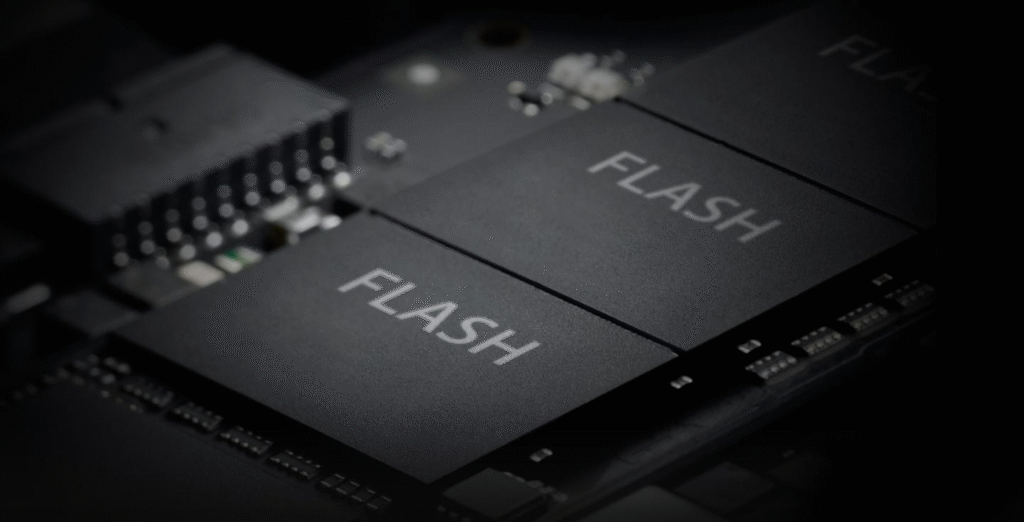

Flash存储器的原理、特性与应用场景

Flash 存储器作为一种非易失性存储介质，能够在断电状态下长期保存数据，其独特的存储机制和稳定的性能使其在电子设备领域占据重要地位。这种存储器无需持续供电即可维持数据完整性，相比传统的磁性存储和光学存储，在体积、功耗和读写速度上具备显著优势，已成为智能手机、计算机、嵌入式系统等众多设备的核心存储组件。

flash 存储器的基本定义与分类

flash 存储器属于电可擦除可编程只读存储器（EEPROM）的衍生类型，通过特定的电学操作实现数据的写入、擦除和读取。与早期的 EEPROM 相比，flash 存储器采用块级擦除方式，大幅提升了数据擦除效率，同时简化了硬件结构，降低了制造成本。根据存储单元的结构差异，flash 存储器主要分为 NOR 型和 NAND 型两大类，两种类型在存储原理、性能表现和应用场景上存在明显区别，满足不同设备对存储功能的多样化需求。

NOR 型 flash 存储器采用并行存储结构，其存储单元与地址线、数据线直接连接，支持随机读取操作，读取速度较快，适合存储需要快速访问的代码和程序。这种类型的存储器在早期的手机、路由器等设备中应用广泛，常用于存放设备的启动程序和操作系统内核。NOR 型 flash 存储器的缺点在于写入和擦除速度相对较慢，且存储密度较低，单位容量成本较高，随着存储需求的不断增长，其在大容量存储领域的应用逐渐减少。

NAND 型 flash 存储器采用串行存储结构，存储单元以页和块为单位进行组织，具有更高的存储密度和更低的单位容量成本，写入和擦除速度也优于 NOR 型 flash 存储器。这种类型的存储器更适合用于大容量数据存储，如固态硬盘（SSD）、U 盘、存储卡等产品均以 NAND 型 flash 存储器为核心存储介质。NAND 型 flash 存储器的不足之处在于随机读取速度较慢，不适合直接存储需要频繁随机访问的程序代码，通常需要与 DRAM 等内存配合使用，以实现数据的高效读写。

除了 NOR 型和 NAND 型这两种主流分类，flash 存储器还可根据存储单元的位数进一步细分，如单级单元（SLC）、多级单元（MLC）、三级单元（TLC）和四级单元（QLC）等。SLC 每个存储单元仅存储 1 位数据，具有最高的读写速度、最长的使用寿命和最低的错误率，但存储密度最低，成本最高；MLC、TLC 和 QLC 则通过在每个存储单元中存储更多位数的数据，不断提升存储密度，降低成本，但读写速度、使用寿命和稳定性会相应下降，不同位数的存储单元类型适用于不同的应用场景，满足多样化的存储需求。

flash 存储器的核心技术原理

flash 存储器的存储单元主要由浮栅场效应晶体管（Floating Gate FET）构成，其核心结构包括控制栅、浮栅、氧化层和衬底。浮栅被氧化层包裹，与控制栅和衬底之间相互隔离，通过向控制栅施加特定电压，可使电子穿过氧化层注入浮栅或从浮栅中逸出，从而改变浮栅中的电子数量，实现数据的写入和擦除。当浮栅中注入电子时，晶体管的阈值电压升高，判定为逻辑 “0”；当浮栅中的电子逸出时，阈值电压降低，判定为逻辑 “1”，通过检测晶体管的阈值电压即可读取存储的数据。

数据写入过程是将电子注入浮栅的过程，对于 NAND 型 flash 存储器，通常采用热电子注入（Hot Electron Injection）或隧道效应（Fowler-Nordheim Tunneling）两种方式。热电子注入是通过向控制栅和漏极施加高电压，使电子获得足够的能量，克服氧化层的势垒，注入浮栅中；隧道效应则是通过在控制栅和衬底之间施加高电压，形成强电场，使电子通过量子隧道效应穿过氧化层进入浮栅。不同的写入方式在速度、功耗和可靠性上存在差异，实际应用中需根据具体需求选择合适的写入机制。

数据擦除过程与写入过程相反，是将浮栅中的电子释放到衬底的过程，主要采用隧道效应实现。擦除操作时，向衬底施加高电压，控制栅接地，在浮栅和衬底之间形成强电场，使浮栅中的电子通过隧道效应穿过氧化层回到衬底，从而恢复晶体管的初始状态。由于 flash 存储器的擦除操作必须以块为单位进行，无法像写入操作那样以页为单位单独执行，因此在实际应用中需要通过磨损均衡算法等技术，合理规划数据的存储位置，避免某一存储块因频繁擦除而提前损坏，延长存储器的使用寿命。

数据读取过程相对简单，通过向控制栅施加一定的读取电压，检测晶体管的导通状态来判断存储的数据。若晶体管导通，说明浮栅中电子数量较少，阈值电压较低，存储的数据为逻辑 “1”；若晶体管截止，说明浮栅中电子数量较多，阈值电压较高，存储的数据为逻辑 “0”。为提高读取精度，flash 存储器通常会采用参考单元与存储单元进行对比，通过检测两者之间的电流差异来确定存储的数据，有效降低了外界干扰对读取结果的影响，提升了数据读取的准确性。

flash 存储器的性能指标与优化技术

存储容量是 flash 存储器的核心性能指标之一，直接决定了设备能够存储的数据量大小。随着半导体工艺的不断进步，flash 存储器的存储密度持续提升，从早期的兆字节（MB）级别已发展到如今的太字节（TB）级别，单位面积的存储单元数量不断增加，使得设备在更小的体积内能够实现更大的存储容量。存储容量的提升不仅满足了用户对大容量数据存储的需求，也推动了高清视频、大型游戏、海量文档等数据密集型应用的发展。

读写速度是衡量 flash 存储器性能的关键指标，直接影响设备的数据处理效率。读取速度主要取决于存储器的接口类型和内部架构，常见的接口类型包括 SATA、PCIe、USB 等，不同接口的传输速率差异较大，如 PCIe 4.0 接口的传输速率可达 8GB/s，远高于 SATA III 接口的 600MB/s。写入速度则受存储单元类型、写入方式和缓存技术的影响，SLC 存储单元的写入速度通常可达数百 MB/s，而 QLC 存储单元的写入速度相对较慢，通过采用 DRAM 缓存技术，可在一定程度上提升写入速度，减少数据写入时的等待时间。

使用寿命是 flash 存储器需要重点关注的性能指标，其使用寿命通常以擦除次数（P/E Cycles）来衡量，不同类型的存储单元具有不同的擦除寿命，如 SLC 的擦除寿命可达 10 万次以上，MLC 约为 1 万 – 3 万次，TLC 约为 1 千 – 3 千次，QLC 则仅为几百次。为延长 flash 存储器的使用寿命，通常采用磨损均衡（Wear Leveling）、坏块管理（Bad Block Management）和数据冗余校验（Error Correction Code, ECC）等优化技术。磨损均衡技术通过将数据均匀分配到各个存储块，避免某一存储块因频繁擦除而提前损坏；坏块管理技术则通过检测和标记损坏的存储块，防止数据写入到坏块中，保障数据安全；ECC 技术通过对存储的数据进行校验和纠错，减少数据传输和存储过程中的错误，提升数据可靠性。

功耗是 flash 存储器在移动设备和嵌入式系统中需要重点考虑的性能指标，低功耗设计能够有效延长设备的续航时间。flash 存储器的功耗主要包括待机功耗、读取功耗和写入 / 擦除功耗，其中写入 / 擦除功耗远高于读取功耗和待机功耗。为降低功耗，flash 存储器通常采用低电压设计、功耗管理模式和动态功耗控制等技术，如在设备处于待机状态时，自动进入低功耗模式，关闭部分不必要的电路，减少能量消耗；在数据读写过程中，根据数据量大小动态调整工作电压和时钟频率，实现功耗与性能的平衡。

flash 存储器的主要应用场景

消费电子领域是 flash 存储器应用最广泛的领域之一，智能手机、平板电脑、笔记本电脑、数码相机、游戏机等设备均大量采用 flash 存储器作为存储介质。在智能手机中，flash 存储器用于存储操作系统、应用程序、照片、视频和用户数据等，随着手机功能的不断丰富，对存储容量的需求也日益增长，从早期的 16GB、32GB 已发展到如今的 256GB、512GB 甚至 1TB，以满足用户对多任务处理、高清视频拍摄和大型游戏安装的需求。在笔记本电脑中，基于 NAND 型 flash 存储器的固态硬盘（SSD）已逐渐取代传统的机械硬盘（HDD），凭借其更快的读写速度、更低的功耗和更小的体积，显著提升了笔记本电脑的开机速度、程序加载速度和整体运行性能。

数据中心领域对存储容量和读写性能的要求极高，flash 存储器凭借其优异的性能表现，在数据中心存储系统中得到广泛应用。数据中心中的服务器、存储阵列等设备大量采用固态硬盘和全闪存阵列（All-Flash Array, AFA），用于存储和处理海量的业务数据，如金融交易数据、互联网用户数据、企业办公数据等。全闪存阵列通过将多个固态硬盘组合在一起，实现了更高的存储容量和更快的读写速度，能够满足数据中心对高并发、低延迟数据访问的需求，提升数据处理效率，保障业务系统的稳定运行。同时，flash 存储器的低功耗特性也有助于降低数据中心的能源消耗，减少运营成本。

嵌入式系统领域对存储器的体积、功耗和可靠性要求较高，flash 存储器因其小巧的体积、低功耗和稳定的性能，成为嵌入式系统的理想存储选择。嵌入式系统广泛应用于工业控制、汽车电子、智能家居、医疗设备等领域，如工业控制设备中的 PLC（可编程逻辑控制器）采用 flash 存储器存储控制程序和运行数据，确保设备在恶劣的工业环境下能够稳定运行；汽车电子中的车载导航系统、车载娱乐系统等采用 flash 存储器存储地图数据、音乐和视频文件，满足汽车在行驶过程中的数据存储和访问需求；智能家居设备中的智能音箱、智能摄像头等采用 flash 存储器存储固件程序和用户数据，实现设备的智能化控制和数据交互；医疗设备中的监护仪、超声诊断仪等采用 flash 存储器存储患者的医疗数据和设备运行参数，保障医疗数据的安全存储和快速访问。

移动存储领域是 flash 存储器的重要应用场景，U 盘、存储卡（如 SD 卡、TF 卡）等移动存储产品以其便携性、大容量和高速度的特点，成为用户在不同设备之间传输数据的主要工具。U 盘采用 USB 接口，可直接与计算机、智能手机等设备连接，实现数据的快速传输和存储，存储容量从早期的几十 MB 已发展到如今的几十 GB 甚至上百 GB，满足用户对大文件传输的需求。存储卡则广泛应用于数码相机、摄像机、智能手机、平板电脑等设备，用于扩展设备的存储容量，方便用户存储照片、视频等数据，不同类型的存储卡具有不同的尺寸和接口，如 SD 卡、TF 卡、CF 卡等，适用于不同的设备需求。

Flash 存储器凭借其非易失性、高存储密度、低功耗等优势，在消费电子、数据中心、嵌入式系统和移动存储等领域发挥着不可替代的作用。通过不断优化存储单元结构、改进制造工艺和采用先进的管理技术，flash 存储器的性能持续提升，成本不断降低，为电子设备的发展提供了有力支撑。
