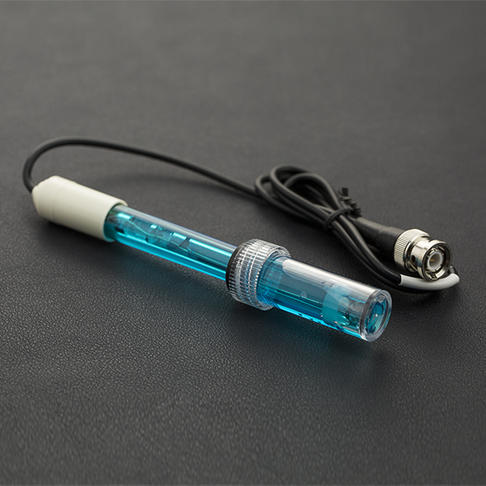

ph 传感器的原理、构成与应用

ph 传感器作为一种专门用于测量溶液酸碱度的精密仪器，在多个领域都发挥着不可替代的作用。它能够将溶液中氢离子浓度转化为可识别的电信号，进而为后续的数据分析和工艺调控提供准确依据。无论是在工业生产中的质量把控，还是科研实验中的参数监测，亦或是日常生活中的水质检测，ph 传感器都以其高灵敏度和稳定性成为关键工具。

ph 传感器的工作原理

ph 传感器的工作基于电化学原理，其核心是通过电极与溶液之间的离子交换产生电势差，再将该电势差转化为与 ph 值相关的测量信号。传感器通常包含指示电极和参比电极两部分，指示电极多采用玻璃电极，其玻璃膜对氢离子具有选择性响应。当玻璃电极浸入溶液时，膜内外的氢离子会发生迁移，形成稳定的电势差，该电势差的大小与溶液 ph 值遵循能斯特方程的规律变化。参比电极则提供一个稳定的电势基准，确保测量过程中电势差的比较有统一标准。

在实际测量过程中，两电极之间产生的电势差会被传感器内部的信号处理单元捕获。信号处理单元通常包含放大器和模数转换器，放大器会将微弱的电势差信号放大，以便后续处理；模数转换器则将放大后的模拟信号转化为数字信号，传输至显示设备或数据采集系统。最终，系统会根据预设的校准参数，将数字信号转化为直观的 ph 值显示出来，整个过程通常在数秒内完成，确保了测量的实时性。

不同类型的 ph 传感器在工作原理上可能存在细微差异，例如有些传感器采用固体电极替代传统的玻璃电极，以提高耐用性和抗污染能力。但无论哪种类型，其核心都是通过检测氢离子浓度相关的电信号来实现 ph 值测量，只是在电极材料、信号处理方式等方面进行了优化，以适应不同的应用环境需求。

ph 传感器的核心构成部件

ph 传感器的性能优劣与其核心构成部件密切相关，各部件的质量和设计直接影响传感器的测量精度、稳定性和使用寿命。通常情况下，ph 传感器主要由电极组件、信号传输单元、温度补偿模块和外壳结构四部分组成，每一部分都承担着特定的功能，共同保障传感器的正常运行。

电极组件是 ph 传感器的核心部分，直接与被测溶液接触，负责产生与 ph 值相关的电信号。传统的电极组件包括玻璃指示电极和参比电极，玻璃指示电极的敏感膜由特殊配方的玻璃制成，对氢离子具有高度选择性；参比电极则通常采用饱和甘汞电极或银 – 氯化银电极，能够提供稳定的电势基准。随着技术的发展，现在很多 ph 传感器采用复合电极设计，将指示电极和参比电极集成在同一根电极杆中，不仅减小了传感器的体积，还简化了安装和使用流程，同时降低了外界干扰对测量结果的影响。

信号传输单元负责将电极组件产生的微弱电信号传输至信号处理系统，该单元通常采用屏蔽电缆，以减少电磁干扰对信号的影响。屏蔽层能够有效阻挡外界电磁场的干扰，确保电信号在传输过程中保持稳定，避免因信号失真导致测量误差。此外，信号传输单元的接口设计也十分重要，常见的接口类型包括 BNC 接口、RS485 接口和以太网接口等，不同接口适用于不同的传输距离和数据采集系统，用户可根据实际需求进行选择。

温度补偿模块是保障 ph 传感器测量精度的重要部件，因为溶液的 ph 值会随温度变化而发生改变，若不进行温度补偿，测量结果会存在较大误差。温度补偿模块通常内置温度传感器，能够实时检测被测溶液的温度，并将温度信号传输至信号处理系统。系统会根据温度变化对 ph 测量值进行自动校正，通过预设的温度补偿算法，将不同温度下的测量值校正为标准温度（通常为 25℃）下的 ph 值，从而确保测量结果的准确性。目前，大多数 ph 传感器都具备自动温度补偿功能，补偿范围通常在 0-100℃之间，能够满足大多数应用场景的需求。

外壳结构主要起到保护内部部件和固定传感器的作用，同时还需确保传感器与被测溶液的良好接触。外壳材料通常采用耐腐蚀、高强度的材料，如聚四氟乙烯、聚丙烯等，这些材料能够抵抗大多数酸碱溶液的腐蚀，延长传感器的使用寿命。外壳的设计还需考虑安装方式，常见的安装方式包括浸入式、流通式和管道式等，不同安装方式适用于不同的测量环境，例如浸入式适用于敞口容器中的溶液测量，流通式适用于管道内溶液的在线监测。此外，外壳上通常还会设置密封结构，防止溶液渗入传感器内部，损坏电子部件。

ph 传感器的校准方法与注意事项

ph 传感器在使用过程中，由于电极老化、污染或环境因素变化等原因，测量精度可能会逐渐下降，因此定期进行校准是保障其测量准确性的关键环节。正确的校准方法能够有效消除测量误差，确保传感器始终处于最佳工作状态，而掌握校准过程中的注意事项，则可以避免因操作不当导致校准失败或损坏传感器。

ph 传感器的校准通常采用两点校准法或三点校准法，具体选择哪种方法取决于测量精度要求和应用场景。两点校准法是最常用的校准方法，适用于大多数常规测量场景，该方法需要使用两种标准缓冲溶液，通常选择 ph 值为 4.00（或 3.56）和 ph 值为 9.18（或 10.01）的标准缓冲溶液。校准过程中，首先将传感器浸入第一种标准缓冲溶液中，待测量值稳定后，将传感器的测量值校准为该缓冲溶液的标准 ph 值；然后用去离子水清洗传感器电极，擦干后浸入第二种标准缓冲溶液中，重复上述校准步骤，完成两点校准。

三点校准法则适用于对测量精度要求较高的场景，除了使用 ph 值为 4.00 和 9.18 的标准缓冲溶液外，还需增加一种 ph 值为 7.00 的中性标准缓冲溶液。校准过程与两点校准法类似，依次将传感器浸入三种标准缓冲溶液中进行校准，通过三点校准可以进一步提高传感器的测量精度，减少非线性误差对测量结果的影响。无论是两点校准法还是三点校准法，校准前都需确保标准缓冲溶液在有效期内，且溶液温度与被测溶液温度一致，若温度不一致，需根据温度补偿模块的检测结果进行相应调整。

在 ph 传感器校准过程中，还有一些重要的注意事项需要遵守。首先，校准前需对传感器电极进行彻底清洗，去除电极表面残留的污染物，避免影响校准结果。清洗时应使用去离子水轻轻冲洗电极，切勿用硬毛刷或尖锐物品擦拭电极敏感膜，以免损坏敏感膜，影响传感器性能。清洗后，需用干净的滤纸轻轻吸干电极表面的水分，避免残留的水分稀释标准缓冲溶液，导致校准误差。

其次，校准过程中应确保传感器电极完全浸入标准缓冲溶液中，且电极周围无气泡，若存在气泡，会影响电极与溶液的充分接触，导致测量信号不稳定，校准结果不准确。此外，标准缓冲溶液的搅拌速度也需适中，过快的搅拌可能会导致溶液中产生气泡，过慢则可能导致溶液浓度不均匀，影响校准效果。通常情况下，轻轻搅拌溶液，待溶液浓度均匀且无气泡后再进行校准操作。

最后，校准完成后，需对传感器的校准结果进行验证，可将传感器再次浸入标准缓冲溶液中，观察测量值是否与标准值一致，若偏差较大，需重新进行校准。同时，还需记录校准时间、校准所用标准缓冲溶液的批次和温度等信息，以便后续追溯和分析，若发现传感器校准频繁失败或测量误差持续增大，应及时检查传感器是否存在损坏或老化情况，必要时更换电极或整个传感器。

ph 传感器的主要应用领域

ph 传感器凭借其精准的测量能力和稳定的性能，在多个领域得到了广泛应用，不同领域根据自身需求，对 ph 传感器的类型、测量范围和精度要求也有所不同。了解 ph 传感器的应用领域，有助于更好地选择和使用该设备，充分发挥其在各行业中的作用。

在水质监测领域，ph 传感器是不可或缺的检测设备之一，无论是饮用水、地表水、地下水还是工业废水的监测，都需要通过 ph 传感器准确测量水体的 ph 值。饮用水的 ph 值通常需控制在 6.5-8.5 之间，若 ph 值超出该范围，不仅会影响水的口感，还可能对人体健康造成不利影响；地表水和地下水的 ph 值监测则有助于判断水体是否受到污染，例如酸性废水排放会导致水体 ph 值降低，引发水体酸化，破坏水生生态环境；工业废水处理过程中，ph 值的监测和调控更是关键环节，通过 ph 传感器实时监测废水的 ph 值，可及时调整处理药剂的投加量，确保废水处理效果达到排放标准，减少对环境的污染。

在食品饮料行业，ph 传感器主要用于生产过程中的质量控制和产品检测。食品和饮料的 ph 值直接影响其口感、风味和保质期，例如碳酸饮料的 ph 值通常较低，若 ph 值过高，会导致饮料口感变差，且容易滋生细菌；乳制品的 ph 值需控制在特定范围内，若 ph 值异常，可能表明乳制品发生变质，无法正常食用。在食品加工过程中，通过 ph 传感器实时监测原料和半成品的 ph 值，可及时调整生产工艺参数，确保产品质量稳定；产品出厂前，对 ph 值的检测则是保障产品合格的重要手段，避免不合格产品流入市场。

在生物医药领域，ph 传感器的应用也十分广泛，主要用于细胞培养、药物研发和临床检测等方面。细胞培养过程中，培养基的 ph 值对细胞的生长和繁殖至关重要，不同类型的细胞对培养基 ph 值的要求不同，通过 ph 传感器实时监测培养基的 ph 值，可及时调整培养基的成分，为细胞生长提供适宜的环境；药物研发过程中，ph 值会影响药物的稳定性、溶解度和药效，通过 ph 传感器监测药物溶液的 ph 值，可优化药物配方，提高药物的疗效和安全性；在临床检测中，ph 传感器可用于血液、尿液等体液的 ph 值检测，为疾病诊断提供重要依据，例如血液 ph 值异常可能表明患者存在酸碱平衡失调等问题，需及时进行治疗。

在工业生产领域，ph 传感器的应用场景更为多样，涵盖了化工、电子、冶金等多个行业。化工生产过程中，许多化学反应对溶液的 ph 值要求极为严格，ph 值的微小变化都可能影响反应速率和产物质量，通过 ph 传感器实时监测反应体系的 ph 值，可及时调整反应条件，确保反应顺利进行，提高产物的产量和纯度；电子行业中，半导体器件的制造过程需要使用高纯度的化学试剂，这些试剂的 ph 值需严格控制在特定范围内，若 ph 值超标，可能会影响半导体器件的性能和质量，通过 ph 传感器对试剂 ph 值进行监测，可保障半导体器件的生产质量；冶金行业中，金属冶炼和电镀过程都需要监测和调控溶液的 ph 值，例如电镀过程中，ph 值会影响镀层的厚度、均匀度和附着力，通过 ph 传感器实时监测电镀液的 ph 值，可确保镀层质量符合要求。

ph 传感器的选购与维护技巧

选择合适的 ph 传感器并进行科学维护，是确保其长期稳定运行、发挥最佳性能的关键。不同应用场景对 ph 传感器的要求差异较大，若选购不当，不仅会导致测量误差增大，还可能缩短传感器的使用寿命；而缺乏有效的维护，则会使传感器性能逐渐下降，增加使用成本。因此，掌握 ph 传感器的选购要点和维护技巧具有重要的实际意义。

在 ph 传感器的选购过程中，首先需明确测量范围和精度要求。不同应用场景下，溶液的 ph 值范围差异较大，例如饮用水的 ph 值范围为 6.5-8.5，而工业废水的 ph 值可能低至 1 或高至 14，因此需根据实际测量需求选择合适测量范围的传感器。测量精度方面，常规应用场景下，选择精度为 ±0.1ph 的传感器即可满足需求；而对于生物医药、精密化工等对测量精度要求较高的场景，则需选择精度为 ±0.01ph 或更高精度的传感器。此外，还需考虑传感器的分辨率，分辨率越高，越能准确反映 ph 值的细微变化，有助于捕捉溶液酸碱度的微小波动。

其次，需根据应用环境选择合适类型的传感器。若用于敞口容器中的溶液测量，可选择浸入式 ph 传感器；若用于管道内溶液的在线监测，则需选择流通式或管道式 ph 传感器；对于易产生污染或粘稠度较高的溶液，应选择具有抗污染能力的传感器，如采用固体电极或带自动清洗功能的传感器。同时，还需考虑环境温度和压力对传感器的影响，选择能够适应实际工作温度和压力范围的传感器，避免因温度或压力超出传感器承受范围导致传感器损坏或测量精度下降。

传感器的信号输出方式和接口类型也是选购时需考虑的重要因素。不同的数据采集系统支持的信号输出方式不同，常见的信号输出方式包括模拟信号（如 4-20mA 电流信号、0-5V 电压信号）和数字信号（如 RS485 信号、以太网信号）。若需要将测量数据远程传输或与计算机系统连接，建议选择数字信号输出的传感器，数字信号具有抗干扰能力强、传输距离远等优点；若只需本地显示或简单控制，则可选择模拟信号输出的传感器。接口类型需与数据采集系统的接口相匹配，确保传感器能够正常连接和数据传输。

此外，还需关注传感器的耐用性和售后服务。传感器的电极寿命是衡量其耐用性的重要指标，不同类型的电极寿命差异较大，玻璃电极的寿命通常为 1-2 年，而固体电极的寿命可长达 3-5 年，用户可根据使用频率和维护情况选择合适寿命的传感器。同时，选择具有良好售后服务的品牌和供应商也十分重要，优质的售后服务能够提供及时的技术支持、校准服务和配件更换，确保传感器在出现故障时能够得到快速解决，减少因传感器故障导致的工作中断。

在 ph 传感器的维护方面，定期清洗电极是首要任务。电极在使用过程中，表面可能会附着污染物、沉淀物或生物膜，这些物质会影响电极的敏感性能，导致测量误差增大。清洗时，应根据污染物的类型选择合适的清洗方法，对于一般性污染，可用去离子水轻轻冲洗电极表面，然后用干净的滤纸吸干水分；对于油污或有机污染物，可用稀盐酸或酒精溶液浸泡电极数分钟，再用去离子水冲洗干净；对于无机沉淀物，可用稀硝酸溶液浸泡清洗。需注意的是，清洗过程中切勿用硬毛刷或尖锐物品擦拭电极敏感膜，以免损坏敏感膜。

定期校准也是 ph 传感器维护的重要环节，如前所述，校准周期应根据传感器的使用频率和应用环境确定，一般情况下，每周校准一次即可满足大多数应用场景的需求；对于使用频率高、环境条件恶劣的场景，应适当缩短校准周期，如每 3-5 天校准一次。校准前需确保标准缓冲溶液在有效期内，且溶液温度与被测溶液温度一致，校准过程应严格按照操作规程进行，确保校准结果准确可靠。

此外，还需注意传感器的储存方式。当传感器长期不使用时，应将电极从传感器上拆下，放入专用的电极保护液中储存，避免电极干燥损坏。传感器的外壳和接口也需定期检查，若发现外壳有破损或接口有松动，应及时维修或更换，防止溶液渗入传感器内部损坏电子部件。同时，还需避免传感器受到强烈撞击或振动，以免影响传感器的内部结构和测量性能。

通过合理选购和科学维护，ph 传感器能够长期保持良好的测量精度和稳定性，为各领域的酸碱度监测工作提供可靠支持。用户在使用过程中，还需根据实际情况不断总结经验，优化使用和维护方法，充分发挥 ph 传感器的作用，提高工作效率和质量。

ph 传感器作为精准监测溶液酸碱度的核心设备，其工作原理基于电化学检测，核心构成部件协同保障测量性能，校准与维护是确保精度的关键，广泛应用于多领域且选购需结合实际需求。只有全面掌握其相关知识并规范操作，才能让 ph 传感器持续为各行业的生产、科研和监测工作提供准确的数据支撑，推动相关领域的稳定发展与技术进步。
