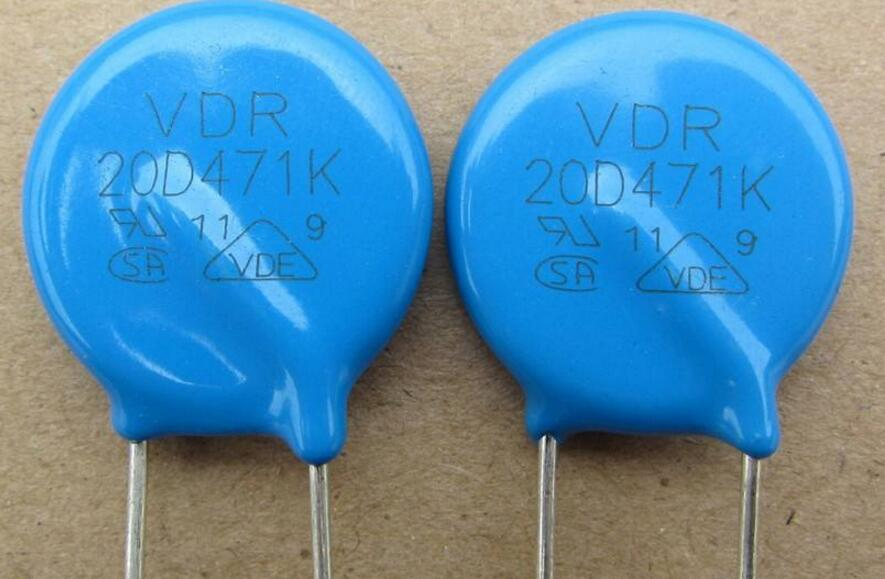

压敏电阻器是什么材料做成的，如何选择？

压敏电阻器作为一种具有非线性伏安特性的电子元件，在电路系统中承担着过电压保护、浪涌吸收以及电压钳位等重要功能。其核心优势在于能够根据外界电压变化自动调整自身电阻值，当电路中出现瞬时过电压时，电阻值会迅速降至极低水平，将多余电流导入接地端，从而避免后续电子设备受到损坏；而在正常工作电压下，它又能保持高电阻状态，几乎不影响电路的正常运行。这种独特的工作特性使其广泛应用于电源系统、通信设备、家用电器以及工业控制等多个领域，成为保障电子设备安全稳定运行的关键组成部分。

压敏电阻器的核心特性与技术参数

压敏电阻器的性能表现由多项关键技术参数决定，这些参数不仅是元件设计与生产的重要依据，也是工程师在选型过程中必须重点考量的因素。其中，压敏电压是最基础的参数之一，指的是压敏电阻器通过规定电流（通常为 1mA）时两端产生的电压值，该数值直接决定了元件开始发挥保护作用的启动阈值，需根据被保护电路的额定工作电压进行精准匹配。若压敏电压过高，元件无法及时响应过电压冲击；若压敏电压过低，则可能在正常工作电压下误动作，导致电路异常。

漏电流是另一项关键参数，指的是压敏电阻器在施加额定工作电压时流过的电流，通常要求该数值尽可能小（一般在微安级别）。漏电流过大会导致元件自身功耗增加，长期使用可能引发温度升高，不仅影响电路的整体效率，还可能缩短压敏电阻器的使用寿命，甚至引发热失控等安全隐患。

通流容量则体现了压敏电阻器承受瞬时大电流的能力，分为额定通流容量和最大通流容量两种指标。额定通流容量指元件在规定条件下（如特定波形、次数）能够长期承受的最大电流值，而最大通流容量则是元件在单次冲击下能够承受的极限电流值。在实际应用中，需根据电路可能面临的浪涌电流强度选择合适通流容量的产品，若通流容量不足，压敏电阻器在遭遇强浪涌冲击时可能会被烧毁，失去保护功能。

此外，电压温度系数和能量吸收能力也会对压敏电阻器的性能产生重要影响。电压温度系数反映了压敏电压随环境温度变化的程度，系数绝对值越小，元件在不同温度环境下的性能稳定性越强；能量吸收能力则表示元件在吸收浪涌能量时不被损坏的最大能量值，该参数与通流容量密切相关，直接决定了元件应对长时间浪涌冲击的能力。

压敏电阻器的材料构成与结构设计

压敏电阻器的核心部分由敏感材料、电极以及封装结构三部分组成，各部分的材料选择与设计工艺共同决定了元件的整体性能。目前，市面上应用最广泛的压敏电阻器为氧化锌（ZnO）压敏电阻器，其敏感材料以氧化锌为主体，同时添加氧化铋、氧化钴、氧化锑等多种金属氧化物作为掺杂剂，通过高温烧结形成具有半导体特性的陶瓷体。

氧化锌陶瓷体的微观结构是实现非线性伏安特性的关键。在烧结过程中，氧化锌晶粒会形成紧密排列的结构，而掺杂剂则会在晶粒边界处形成高阻层。当外界电压较低时，晶粒边界的高阻层会阻碍电流通过，使元件呈现高电阻状态；当电压升高至压敏电压时，晶粒边界处的电场强度达到临界值，电子会通过隧道效应突破高阻层，导致电阻值急剧下降，从而实现大电流导通。这种微观结构的设计需要精确控制烧结温度、保温时间以及掺杂剂的比例，任何参数的偏差都可能导致元件性能出现波动。

电极作为电流传导的关键部分，其材料选择与制备工艺同样重要。常见的电极材料包括银、铝、铜等金属，其中银电极因具有良好的导电性和附着力，在中小型压敏电阻器中应用较为广泛；而对于通流容量要求较高的大型元件，则多采用铝电极或铜电极，以提升电流承载能力。电极的制备通常采用丝网印刷工艺，将金属浆料均匀涂覆在陶瓷体的两端，再经过高温烧结使电极与陶瓷体紧密结合，确保电流能够稳定传导，避免因接触不良导致的性能故障。

封装结构的主要作用是保护陶瓷体和电极免受外界环境因素的影响，同时提升元件的机械强度和绝缘性能。常见的封装材料包括环氧树脂、硅橡胶以及陶瓷外壳等。环氧树脂封装成本较低、工艺简单，适用于大多数普通环境下的应用；硅橡胶封装则具有良好的耐高温和耐老化性能，适合在高温或潮湿环境中使用；陶瓷外壳封装的绝缘性能和散热效果最佳，但成本较高，通常用于对可靠性要求极高的工业控制或航空航天领域。此外，封装结构的设计还需考虑散热性能，通过合理的外形设计和材料选择，确保元件在工作过程中产生的热量能够及时散发，避免温度过高影响性能。

压敏电阻器的工作原理与防护机制

压敏电阻器的工作原理基于其非线性伏安特性，整个防护过程可分为正常工作状态、过电压响应状态以及恢复状态三个阶段，每个阶段的电流与电压变化均遵循特定的规律。

在正常工作状态下，电路中的电压处于额定范围内，此时压敏电阻器两端的电压低于其压敏电压。由于陶瓷体晶粒边界处的高阻层阻碍电流通过，元件的漏电流极小，仅为微安级别，几乎不会对电路的正常运行产生影响。此时，压敏电阻器如同一个高阻值电阻，串联在电路中或并联在被保护设备两端，处于 “待命” 状态，时刻监测电路电压的变化。

当电路中出现瞬时过电压（如雷击浪涌、电源开关操作产生的电压冲击等）时，压敏电阻器进入过电压响应状态。随着电压的急剧升高，当电压达到压敏电压时，晶粒边界处的电场强度突破临界值，电子通过隧道效应大量导通，电阻值迅速从高阻状态（通常为兆欧级别）降至低阻状态（通常为欧姆级别甚至更低）。此时，大部分过电压产生的浪涌电流会通过压敏电阻器导入接地端，被保护设备两端的电压被钳位在压敏电压附近，避免设备因承受过高电压而损坏。在这一过程中，压敏电阻器需要快速响应，通常响应时间可达到纳秒级别，以确保在浪涌电流对设备造成损害前发挥保护作用。

当过电压消失后，电路电压恢复至额定值，压敏电阻器两端的电压也随之降低，晶粒边界处的电场强度减弱，电子导通量减少，电阻值逐渐恢复至高阻状态，漏电流也随之降至正常水平，电路重新进入正常工作状态。需要注意的是，压敏电阻器的恢复过程是可逆的，但如果多次承受超过其通流容量或能量吸收能力的浪涌冲击，元件内部可能会出现永久性损坏，导致电阻值无法恢复，或出现漏电流增大、压敏电压漂移等问题，此时需要及时更换元件，以确保电路的防护效果。

此外，压敏电阻器在工作过程中还存在一种特殊的失效模式 —— 热失控。当元件长期承受超过额定值的电压或电流，或在高温环境下工作时，自身功耗增加，温度不断升高。若温度超过元件的承受极限，会导致陶瓷体内部结构损坏，电阻值进一步降低，电流进一步增大，形成 “温度升高 – 电阻降低 – 电流增大 – 温度进一步升高” 的恶性循环，最终导致元件烧毁，甚至引发火灾等安全事故。为避免热失控的发生，在实际应用中通常会为压敏电阻器搭配温度保险丝或热保护元件，当元件温度达到设定阈值时，保护元件动作，将压敏电阻器从电路中切断，防止事故扩大。

压敏电阻器的选型要点与应用注意事项

在电路设计中，压敏电阻器的选型是否合理直接影响防护效果与电路稳定性，需结合被保护设备的特性、应用场景以及电路参数进行综合考量，避免因选型不当导致防护失效或电路异常。

首先，压敏电压的选择需与被保护电路的额定工作电压相匹配。通常情况下，对于直流电路，压敏电压应选择为电路额定工作电压的 1.8-2.2 倍；对于交流电路（如 220V 市电），由于电压存在峰值，压敏电压应选择为电路额定电压有效值的 2.2-2.5 倍（如 220V 交流电路通常选择压敏电压为 470V 或 510V 的产品）。若压敏电压选择过低，元件在正常工作电压下可能会出现误动作，导致电路频繁断电或元件损坏；若压敏电压选择过高，则无法及时响应过电压冲击，被保护设备可能会因承受过高电压而损坏。

其次，通流容量的选择需根据电路可能面临的浪涌电流强度确定。在选型前，需通过测试或查阅相关标准，明确电路在正常工作过程中可能遭遇的浪涌电流波形（如 8/20μs、10/1000μs 等）、峰值电流以及浪涌发生的次数。压敏电阻器的额定通流容量应大于电路中可能出现的最大浪涌电流值，同时需考虑一定的安全裕量（通常建议安全裕量为 20%-30%），以应对突发的强浪涌冲击。例如，在防雷保护电路中，由于雷击产生的浪涌电流强度较大，通常需要选择通流容量在 10kA 以上的产品；而在普通家用电器的电源防护中，选择通流容量为 2-5kA 的产品即可满足需求。

此外，还需考虑压敏电阻器的能量吸收能力。能量吸收能力与通流容量和浪涌持续时间相关，计算公式为 E=I²Rt（其中 E 为能量，I 为浪涌电流，R 为元件低阻状态下的电阻，t 为浪涌持续时间）。在选择时，需确保元件的能量吸收能力大于浪涌冲击产生的能量，避免元件因吸收能量不足而损坏。同时，元件的体积与能量吸收能力密切相关，体积越大的压敏电阻器通常能量吸收能力越强，因此在空间允许的情况下，可适当选择体积较大的产品，以提升防护效果。

在应用过程中，还需注意以下事项：一是压敏电阻器的安装位置应尽可能靠近被保护设备，以缩短导线长度，减少导线阻抗对浪涌电流的阻碍，确保浪涌电流能够快速通过元件导入接地端；二是压敏电阻器的接地线路需可靠连接，接地电阻应尽可能小（通常要求接地电阻小于 4Ω），若接地不良，浪涌电流无法有效泄放，会导致被保护设备两端电压升高，失去防护作用；三是避免将压敏电阻器应用于频率过高的电路中（通常不适用于频率超过 1MHz 的电路），由于元件存在寄生电容，在高频电路中可能会产生容抗，影响电路的正常工作；四是定期对压敏电阻器的性能进行检测，可通过测量漏电流、压敏电压等参数判断元件是否正常工作，若发现参数超出正常范围，应及时更换元件，确保防护功能有效。

压敏电阻器的典型应用场景

压敏电阻器凭借其优异的过电压保护性能，在多个领域均有广泛应用，不同应用场景对元件的性能要求有所差异，需根据具体需求选择合适的产品型号与规格。

在电源系统防护中，压敏电阻器是不可或缺的元件之一，主要用于抑制电源输入端的浪涌电压，保护电源模块及后续电路设备。在交流电源输入电路中，通常将压敏电阻器并联在火线与零线之间，同时在火线、零线与地线之间分别并联压敏电阻器，形成全方位的浪涌防护体系。当电网电压波动或遭遇雷击时，压敏电阻器迅速动作，将浪涌电流导入接地端，避免电源模块因过电压损坏。例如，在开关电源、UPS（不间断电源）等设备中，压敏电阻器通常与保险丝、电感等元件配合使用，形成多级防护电路，进一步提升防护效果。

在通信设备防护领域，压敏电阻器主要用于保护通信线路与通信终端设备。通信线路（如电话线、网线、光纤收发器的信号线路）在传输过程中容易受到雷击、电磁干扰等因素的影响，产生浪涌电压，若不进行防护，可能会损坏 Modem、路由器、交换机等设备，导致通信中断。因此，在通信设备的信号输入端口，通常会并联压敏电阻器，当线路中出现浪涌电压时，元件快速导通，将浪涌电流泄放，保护设备的信号接口与内部电路。由于通信线路的工作电压较低（通常为几伏至几十伏），因此需选择压敏电压较低的产品（如 18V、27V 等），同时要求元件具有较小的漏电流，避免影响信号传输质量。

在家用电器防护中，压敏电阻器广泛应用于冰箱、洗衣机、空调、电视机等设备的电源电路中，主要用于保护设备的电源板与控制电路。例如，在空调的电源输入电路中，压敏电阻器并联在电源输入端，当市电电压突然升高（如电网故障导致的电压波动）或遭遇雷击时，元件迅速动作，钳位电压，保护空调的压缩机、控制芯片等关键部件免受损坏。在家用电器中使用的压敏电阻器通常要求体积小巧、成本较低，同时具有良好的稳定性，以适应家庭环境的温度、湿度变化。

在工业控制领域，压敏电阻器主要用于保护 PLC（可编程逻辑控制器）、变频器、传感器等工业设备。工业环境中存在较多的电磁干扰与电压波动，如电机启停产生的浪涌电压、变频器工作时产生的谐波干扰等，这些因素都可能影响工业设备的正常运行。因此，在工业控制电路中，通常会在设备的电源输入端、信号输入端以及电机驱动端等关键位置安装压敏电阻器，抑制浪涌电压与电磁干扰，确保设备稳定运行。工业领域对压敏电阻器的可靠性与耐久性要求较高，通常需要选择通流容量大、温度稳定性好、寿命长的产品，同时需满足工业级的环境适应要求（如 – 40℃至 85℃的工作温度范围）。

压敏电阻器的性能检测与故障排查

为确保压敏电阻器在使用过程中始终保持良好的性能状态，定期的性能检测与及时的故障排查至关重要。通过科学的检测方法，可提前发现元件的性能劣化问题，避免因元件失效导致电路防护失效；而有效的故障排查则能快速定位问题根源，减少故障对电路系统的影响。

压敏电阻器的性能检测主要包括外观检测、参数检测以及稳定性测试三个方面。外观检测是最基础的检测步骤，通过肉眼观察元件的外观是否存在异常，如封装开裂、电极脱落、表面变色、鼓包等现象。若发现封装开裂，可能是由于元件在工作过程中温度过高或受到机械冲击导致，此时元件的密封性被破坏，容易受到外界湿度、灰尘等因素的影响，性能会急剧下降；若电极脱落，则会导致元件与电路接触不良，无法正常传导电流，失去保护功能。因此，外观检测不合格的元件应立即更换，不得继续使用。

参数检测需要借助专业的检测设备，如压敏电阻测试仪、万用表等，主要检测压敏电压、漏电流、通流容量等关键参数。检测压敏电压时，将压敏电阻测试仪的输出电流设定为 1mA，施加电压至元件两端，记录此时的电压值，即为压敏电压。若检测到的压敏电压与产品标称值偏差超过 ±10%，则说明元件性能已出现劣化，可能无法在规定的电压下正常动作；检测漏电流时，将测试仪的施加电压设定为压敏电压的 0.75 倍，记录此时的电流值，若漏电流超过产品标称值（通常为 10μA 或 20μA），则说明元件内部存在漏电故障，长期使用可能引发热失控。此外，还可通过通流试验检测元件的通流容量，按照产品标准施加规定波形与强度的电流，试验后再次检测压敏电压与漏电流，若参数无明显变化，则说明元件通流容量合格；若参数出现显著偏差，则说明元件已在试验中受损，无法继续使用。

稳定性测试主要用于评估压敏电阻器在长期使用过程中的性能稳定性，通常包括高温稳定性测试、湿度稳定性测试以及寿命测试。高温稳定性测试将元件置于高温环境（如 85℃）中，持续施加额定工作电压，定期检测压敏电压与漏电流，观察参数变化情况；湿度稳定性测试则将元件置于高温高湿环境（如 40℃、90% RH）中，同样定期检测参数，评估元件在潮湿环境下的性能稳定性；寿命测试则通过模拟实际使用条件，多次施加浪涌电流，记录元件性能劣化的过程，确定元件的使用寿命。通过稳定性测试，可筛选出性能稳定、可靠性高的元件，为电路设计提供参考。

在故障排查过程中，若电路出现设备损坏、频繁断电等问题，需首先检查压敏电阻器是否正常工作。可通过万用表初步判断元件是否开路或短路，将万用表调至电阻档，测量元件两端的电阻值，若电阻值为无穷大，则说明元件开路，可能是由于通流容量不足被烧毁；若电阻值接近零，则说明元件短路，可能是由于热失控导致内部结构损坏。若初步判断元件存在故障，需进一步通过专业设备检测参数，确认故障原因。同时，还需检查与压敏电阻器配合使用的元件（如保险丝、温度保护元件）是否动作，若保险丝熔断，需先更换保险丝，再检测压敏电阻器，避免因元件故障导致保险丝再次熔断。
