阻波器的功能与应用以及维护

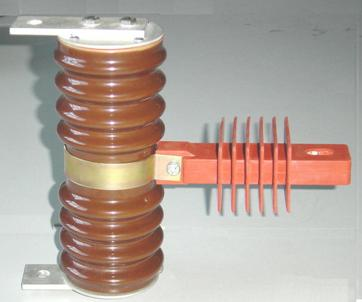

阻波器作为电力传输网络中的重要组件，承担着保障通信信号稳定传输与电力系统安全运行的双重任务。在高压输电线路与通信线路同杆架设或平行敷设的场景中，阻波器通过特定的电气特性阻断特定频率的信号，避免电力线路对通信线路产生干扰，同时防止通信信号泄露至电力系统影响其正常工作。这类设备的设计与应用直接关系到电力系统的供电可靠性和通信系统的信号质量，是电力工程领域不可或缺的关键设备之一。

阻波器的基本定义与核心构成

阻波器本质上是一种具有频率选择性的电气设备，主要作用是对特定频率范围内的高频信号形成较大阻抗，而对工频电流呈现较小阻抗，从而实现高频信号与工频电流的分离。其核心构成包括电感线圈、电容器、避雷器以及外壳等部件，各组件协同工作以满足不同场景下的使用需求。

电感线圈是阻波器的核心功能部件，通常采用高强度漆包线绕制在绝缘骨架上，具备良好的导磁性能和耐热性能。电感线圈的电感值需根据阻断信号的频率进行精确计算，确保在目标频率下产生足够大的感抗，从而有效阻挡高频信号的传输。电容器则与电感线圈构成谐振回路，通过调整电容值与电感值的匹配关系，进一步优化阻波器对特定频率信号的阻断效果，提升设备的频率选择性。

避雷器组件的加入是为了保护阻波器免受雷电冲击和操作过电压的损害。在电力系统运行过程中，雷电击中输电线路或开关设备操作时产生的过电压可能会对阻波器造成击穿损坏，避雷器能够在过电压发生时迅速导通，将过电压能量泄放至大地，从而保障阻波器的安全稳定运行。外壳部分通常采用铝合金材料制成，具有良好的机械强度和耐腐蚀性能，既能保护内部组件免受外界环境因素的影响，又能为设备提供可靠的安装支撑。

不同规格的阻波器在组件参数和结构设计上存在差异，以适应不同电压等级、不同传输容量的电力系统需求。例如，用于 500kV 高压输电线路的阻波器，其电感线圈的导线截面积和绝缘等级需高于 110kV 线路所用阻波器，以满足更高的耐压要求和载流能力。

阻波器的工作原理与频率特性

阻波器的工作原理基于电磁感应和电路谐振的基本理论，通过合理设计电感、电容参数，使设备在特定频率范围内呈现高阻抗特性，实现对高频信号的阻断。在电力系统中，工频电流（通常为 50Hz 或 60Hz）是电力传输的主要电流形式，而通信信号多为高频信号（一般在 30kHz-500kHz 之间），阻波器需对工频电流呈现低阻抗，确保其顺利通过输电线路，同时对高频通信信号呈现高阻抗，阻止其沿电力线路传输。

当高频信号沿输电线路传播至阻波器位置时，阻波器中的电感线圈和电容器构成的谐振回路会在目标频率下发生串联谐振或并联谐振。在串联谐振状态下，回路的阻抗达到最小值，但通过合理设计，可使阻波器在高频信号频率下处于并联谐振状态，此时回路的阻抗达到最大值，从而对高频信号形成强烈的阻碍作用，使高频信号难以继续沿输电线路传输，转而通过专用的耦合电容器和结合滤波器传输至通信设备。

对于工频电流而言，由于其频率远低于阻波器的谐振频率，阻波器中的电感线圈呈现较低的感抗，电容器呈现极高的容抗，整个阻波器对工频电流的阻抗较小，不会对工频电流的传输造成明显阻碍，确保电力能够正常输送至用户端。这种对不同频率信号的选择性阻抗特性，是阻波器实现电力传输与通信信号隔离的关键所在。

阻波器的频率特性通常通过频率响应曲线来表示，曲线横轴为信号频率，纵轴为阻波器的阻抗值。优质的阻波器在阻断频率范围内应具有陡峭的阻抗上升特性，即频率稍有变化就能使阻抗值大幅提升，同时在工频频率附近应保持较低且稳定的阻抗值，以减少工频电流的损耗。在实际应用中，需根据电力系统的通信需求和输电线路的参数，选择频率特性符合要求的阻波器，以确保设备能够有效发挥作用。

阻波器的主要类型与适用场景

根据结构形式、工作频率范围和应用场景的不同，阻波器可分为多种类型，不同类型的阻波器在性能特点和适用范围上存在明显差异，需根据具体的电力系统配置和通信需求进行选择。

（一）单调谐阻波器

单调谐阻波器是结构最简单、应用最广泛的一种类型，其谐振回路由一个电感线圈和一个电容器串联或并联组成，仅能对单一频率的高频信号进行有效阻断。这类阻波器的优点是结构简单、成本较低、调试方便，适用于通信信号频率单一、干扰源较少的电力系统场景，如偏远地区的 110kV 输电线路，此类线路通常仅需传输一种固定频率的通信信号，单调谐阻波器能够满足基本的信号隔离需求。

然而，单调谐阻波器的局限性也较为明显，其频率选择性较差，当电力系统中存在多个频率的干扰信号时，无法对所有干扰信号进行有效阻断，可能导致通信信号质量下降。此外，单调谐阻波器的阻带较窄，当通信信号频率因外界因素发生微小偏移时，阻断效果会显著降低，因此在通信信号频率不稳定或干扰复杂的场景中应用受限。

（二）双调谐阻波器

双调谐阻波器由两个独立的谐振回路组成，通过合理设计两个回路的谐振频率，使其分别对两种不同频率的高频信号进行阻断，或拓宽阻带范围，提高对特定频率区间内信号的阻断效果。与单调谐阻波器相比，双调谐阻波器的频率选择性更强，阻带更宽，能够应对更为复杂的干扰环境，适用于通信信号频率较多或干扰信号复杂的电力系统，如 220kV 及以上的高压输电线路，此类线路不仅需要传输多种通信信号，还可能受到来自周边其他电力线路或电子设备的干扰。

双调谐阻波器的结构相对复杂，制造成本和调试难度有所增加，但其在提升通信信号质量和电力系统稳定性方面的优势较为突出。在实际应用中，双调谐阻波器的两个谐振回路可根据具体需求设计为不同的谐振频率，以实现对特定频率范围信号的精准阻断。

（三）宽带阻波器

宽带阻波器旨在对较宽频率范围内的高频信号进行阻断，其谐振回路采用特殊的设计结构，如多节电感电容串联并联回路，以实现较宽的阻带宽度。这类阻波器适用于通信信号频率范围较广或干扰信号频率不确定的电力系统场景，如城市电网中的高压输电线路，此类线路周边电子设备密集，干扰信号来源复杂，频率范围跨度较大，需要宽带阻波器对多个频率区间的干扰信号进行有效抑制。

宽带阻波器的频率特性较为平缓，在阻带范围内能够保持相对稳定的高阻抗值，但其在特定单一频率下的阻断效果不如单调谐阻波器和双调谐阻波器。此外，宽带阻波器的体积和重量通常较大，对安装空间和支撑结构的要求较高，在选择和应用时需充分考虑输电线路的安装条件和承载能力。

阻波器的安装要求与注意事项

阻波器的安装质量直接影响其工作性能和使用寿命，同时关系到电力系统的安全稳定运行，因此在安装过程中需严格遵循相关技术规范和操作要求，确保设备安装符合设计标准。

在安装位置选择方面，阻波器通常安装在高压输电线路的变电站入口处或线路分段处，以便于对整个线路的高频信号进行有效阻断。安装位置应避开雷电多发区域和强电磁干扰源，减少外界环境因素对阻波器工作性能的影响。同时，安装位置需具备足够的空间，便于设备的运输、安装和后续维护操作，且周边不应存在影响设备散热的障碍物，确保阻波器在运行过程中能够正常散热，避免因温度过高导致性能下降或损坏。

在安装工艺方面，阻波器的底座需与支撑结构进行牢固连接，采用高强度螺栓固定，确保设备在风力、地震等外力作用下保持稳定。安装过程中需严格控制阻波器的垂直度和水平度，偏差应符合相关技术标准要求，避免因安装倾斜导致内部组件受力不均，影响设备使用寿命。此外，阻波器与输电线路的连接应采用专用的接线端子，确保接触良好，减少接触电阻，避免因接触不良产生过热现象，引发设备故障。

在电气连接方面，阻波器的接地装置需符合规范要求，接地电阻应控制在规定范围内（通常不大于 10Ω），以确保避雷器能够在过电压发生时有效泄放能量，保护设备安全。同时，阻波器与耦合电容器、结合滤波器等相关设备的连接需准确无误，线路极性和相位应严格按照设计图纸要求进行连接，避免因接线错误导致通信信号传输中断或设备损坏。

安装完成后，需对阻波器进行全面的调试和检测，包括外观检查、绝缘电阻测试、阻抗特性测试等。外观检查主要查看设备外壳是否存在损坏、变形，内部组件是否安装牢固；绝缘电阻测试采用绝缘电阻表测量阻波器各绕组之间及绕组与外壳之间的绝缘电阻值，确保绝缘性能符合要求；阻抗特性测试通过专用的频率响应测试仪，检测阻波器在不同频率下的阻抗值，验证其是否符合设计标准。只有在所有测试项目合格后，阻波器才能投入正式运行。

阻波器的日常维护与故障处理

阻波器作为电力系统中的长期运行设备，其日常维护工作至关重要，通过定期检查和维护，能够及时发现设备潜在故障，延长设备使用寿命，保障电力系统的安全稳定运行。

（一）日常维护内容

日常维护工作主要包括定期巡检、清洁保养和性能检测。定期巡检周期通常为每季度一次，巡检人员需对阻波器的外观、连接部位、接地装置等进行全面检查，查看外壳是否存在腐蚀、破损，接线端子是否松动、发热，接地引线是否完好。在恶劣天气（如暴雨、暴雪、强风）后，需增加巡检频次，重点检查设备是否受到自然灾害的影响，确保设备正常运行。

清洁保养工作需根据设备运行环境的污染程度定期进行，一般每半年一次。对于安装在户外的阻波器，外壳和绝缘子表面容易积累灰尘、污垢，若不及时清理，可能会导致绝缘性能下降，引发闪络事故。清洁时应采用高压水枪或专用清洁工具，清除设备表面的污垢，同时避免使用腐蚀性清洁剂，防止损坏设备外壳和绝缘部件。

性能检测工作通常每年进行一次，主要包括绝缘电阻测试、介损测试和频率响应测试。绝缘电阻测试可检测设备的绝缘状况是否良好；介损测试能够反映绝缘材料的老化程度和受潮情况；频率响应测试则可验证阻波器的阻抗特性是否发生变化，确保其对高频信号的阻断效果符合要求。通过定期的性能检测，能够及时掌握设备的运行状态，为设备的维护和更换提供依据。

（二）常见故障处理

在阻波器运行过程中，可能会出现多种故障，常见的故障类型包括绝缘损坏、线圈烧毁、避雷器失效等，针对不同类型的故障，需采取相应的处理措施。

当阻波器出现绝缘损坏故障时，通常表现为绝缘电阻值显著下降，严重时可能出现击穿放电现象。此类故障多由设备老化、受潮、过电压冲击等原因引起。处理时首先需将故障阻波器退出运行，拆除设备进行解体检查，找出绝缘损坏的部位和原因。若为绝缘子受潮或表面污染导致的绝缘下降，可对绝缘子进行清洁和干燥处理；若为绝缘材料老化或击穿损坏，则需更换损坏的绝缘部件，重新组装后进行绝缘性能测试，合格后方可重新投入运行。

线圈烧毁是阻波器的另一种常见故障，主要原因包括过电流、匝间短路、散热不良等。线圈烧毁后，阻波器将无法正常工作，需及时更换线圈。在更换线圈时，需选择与原线圈参数一致的产品，确保线圈的电感值、导线截面积、绝缘等级等符合要求。更换完成后，需对阻波器进行整体调试和性能检测，确保设备恢复正常工作状态。

避雷器失效故障会导致阻波器失去过电压保护能力，增加设备损坏的风险。检测避雷器是否失效可通过绝缘电阻测试和泄漏电流测试，若测试结果不符合标准要求，则表明避雷器已失效，需及时更换。更换避雷器时，需选择与原型号规格一致的产品，安装过程中确保接线正确，接地良好，更换后需进行避雷器的特性测试，验证其保护性能是否符合要求。

在故障处理过程中，需严格遵守电力安全操作规程，确保工作人员的人身安全和设备安全。故障处理完成后，需对故障原因进行分析总结，采取相应的预防措施，避免类似故障再次发生。

阻波器作为电力系统与通信系统之间的重要隔离设备，其性能和可靠性直接影响到电力传输的稳定性和通信信号的质量。通过深入了解阻波器的构成、工作原理、类型差异、安装要求及维护要点，能够为电力工程实践提供有力的技术支持，确保阻波器在电力系统中充分发挥作用。在实际应用中，需根据具体的系统需求选择合适的阻波器类型，严格按照规范进行安装和维护，及时处理设备故障，以保障电力系统的安全、稳定、高效运行，为社会经济发展提供可靠的电力保障。
