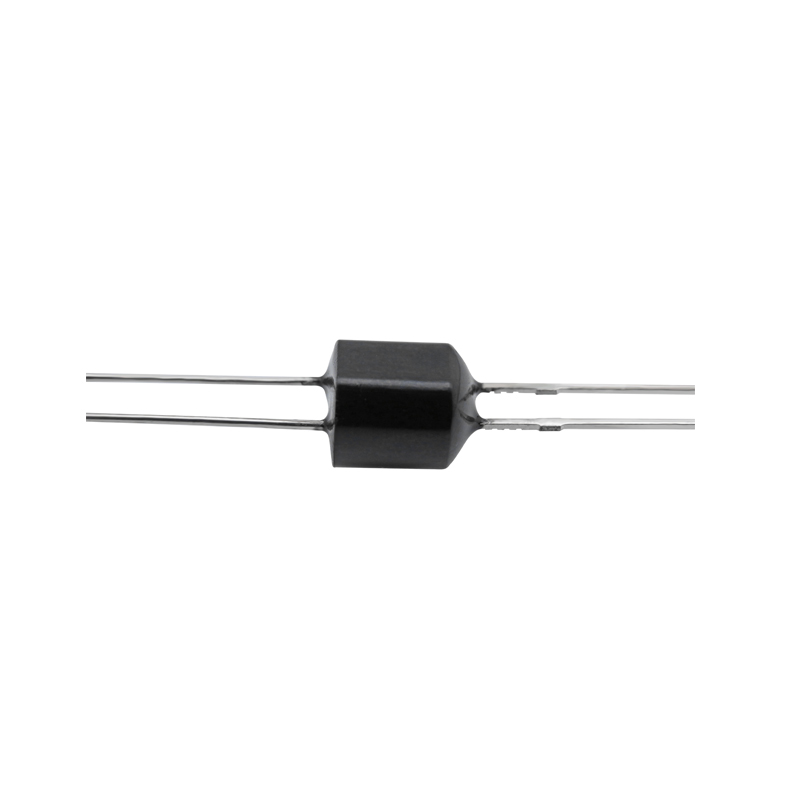

线性光耦的功能与应用

线性光耦作为电子电路中实现信号隔离与线性传输的关键器件，在工业控制、医疗设备、电源系统等对信号精度和安全性要求严苛的领域发挥着不可替代的作用。与普通光耦仅能实现开关状态传输不同，线性光耦通过特殊的电路设计与元件结构，可将输入的模拟信号或连续变化的数字信号以极低的失真度传递至输出端，同时保持原有的信号线性关系，这一特性使其成为解决电路间电位隔离、抑制电磁干扰的核心方案。

线性光耦的工作原理与结构特点

线性光耦的核心功能实现依赖于 “光电转换 – 线性调节 – 电光转换” 的完整链路，其结构设计与普通光耦存在本质差异。普通光耦通常仅包含一个发光二极管（LED）和一个光敏接收管，仅能完成 “有 / 无” 信号的开关传输；而线性光耦为实现信号线性传递，普遍采用 “双光敏元件对称设计”，即内部集成一个用于信号传输的光敏三极管（或光敏电阻）和一个用于反馈调节的光敏二极管，两者共用同一颗 LED 发出的光线，形成闭环调节机制。

当输入信号通过驱动电路控制 LED 发光强度时，LED 发出的光会同时照射到信号接收端的光敏三极管和反馈端的光敏二极管上。反馈端的光敏二极管会将接收到的光信号转换为电流信号，反馈至前端的驱动电路，通过对比输入信号与反馈信号的差异，实时调整 LED 的驱动电流，从而补偿 LED 发光效率随温度、时间变化产生的漂移，以及光敏元件响应特性的非线性偏差。这种闭环调节机制确保了输入信号与输出信号之间始终保持稳定的线性关系，即使在恶劣的工作环境下，也能将信号传输误差控制在极低的范围内（通常线性度误差可低至 0.1% 以下）。

从封装形式来看，线性光耦与普通光耦类似，常见的有 DIP 直插式和 SOP 贴片式两种，以适应不同的电路布局需求。但在内部电路设计上，部分高性能线性光耦还会集成信号放大、滤波等辅助电路，进一步简化外围电路设计，提升系统的集成度与可靠性。例如，某些用于高精度模拟信号传输的线性光耦，内部会集成运算放大器，将光敏三极管输出的微弱电流信号直接转换为电压信号并放大，减少外部电路引入的干扰，同时降低设计难度。

线性光耦的关键技术参数与性能指标

衡量线性光耦性能优劣的核心技术参数，直接决定了其在不同应用场景下的适用性，工程师在选型时需重点关注以下几类指标：

1. 线性度

线性度是线性光耦最核心的性能指标，指输出信号与输入信号之间偏离理想线性关系的程度，通常以 “非线性误差” 来表示，计算公式为 “（实际输出值 – 理想输出值）/ 满量程输出值 ×100%”。非线性误差越小，说明光耦的线性传输性能越好。根据应用场景的精度要求不同，线性光耦的非线性误差可分为多个等级，例如工业控制领域常用的中高精度线性光耦，非线性误差通常在 0.5%~1% 之间；而医疗设备、精密测量仪器等对精度要求极高的场景，则需选用非线性误差低于 0.1% 的高性能产品。值得注意的是，线性度会受到工作温度的影响，部分产品会提供不同温度范围内的线性度曲线，帮助工程师评估极端温度下的性能表现。

2. 隔离电压与绝缘电阻

隔离电压是衡量线性光耦电气隔离能力的关键参数，指光耦输入侧与输出侧之间能够承受的最高电压（通常为交流电压，测试时间为 1 分钟或 10 秒），超过该电压会导致光耦内部绝缘结构击穿，引发安全事故。根据应用场景的电压等级不同，线性光耦的隔离电压可分为 2.5kVrms、5kVrms、10kVrms 等多个等级，例如在工业高压设备中，需选用隔离电压不低于 5kVrms 的产品，以确保操作人员与设备的安全；而在低压消费电子领域，2.5kVrms 的隔离电压即可满足需求。与隔离电压相关的另一个参数是绝缘电阻，指输入侧与输出侧之间的电阻值，通常要求不低于 10^10Ω，绝缘电阻越高，说明光耦的绝缘性能越好，漏电流越小，对信号传输的干扰也越小。

3. 传输带宽与响应速度

传输带宽指线性光耦能够有效传输信号的频率范围，通常以 “-3dB 带宽” 来表示，即当输出信号幅度下降至输入信号幅度的 70.7% 时对应的频率。传输带宽直接决定了光耦对高速信号的适应性，例如在开关电源的反馈控制回路中，需要线性光耦具备较高的传输带宽（通常要求不低于 100kHz），以确保反馈信号能够及时响应输出电压的变化，避免系统出现振荡；而在低速模拟信号（如温度、压力传感器信号）传输场景中，几十 kHz 的带宽即可满足需求。响应速度则通常以 “上升时间” 和 “下降时间” 来衡量，指输出信号从 10% 上升至 90%（或从 90% 下降至 10%）所需的时间，响应速度越快，光耦对信号变化的跟随能力越强，适用于快速变化的动态信号传输。

4. 温度稳定性

温度稳定性指线性光耦的性能参数（如线性度、传输比、隔离电压）随环境温度变化的程度，通常以 “温度系数” 来表示，例如线性度温度系数、传输比温度系数等。由于线性光耦内部的 LED 和光敏元件均为温度敏感型器件，温度变化会导致 LED 的发光效率、光敏元件的响应电流发生变化，进而影响线性传输性能。因此，在宽温度范围工作的场景（如工业环境中的 – 40℃~85℃，汽车电子中的 – 40℃~125℃），需选用温度系数较低的产品，或通过外围电路设计进行温度补偿。例如，某些工业级线性光耦会采用温度系数匹配的 LED 和光敏元件，将传输比的温度系数控制在 ±0.1%/℃以内，确保在宽温度范围内的性能稳定。

线性光耦的典型应用场景与电路设计

线性光耦凭借其高精度的信号隔离与线性传输能力，在多个领域得到广泛应用，不同场景下的电路设计需结合具体需求进行优化，以下为几类典型应用场景的分析：

1. 工业控制领域的模拟信号隔离

在工业控制系统中，传感器（如温度传感器、压力传感器、流量传感器）输出的模拟信号（通常为 0~5V 电压信号或 4~20mA 电流信号）需要传输至控制器（如 PLC、DCS）进行处理，但由于现场设备与控制器之间可能存在较大的电位差，若直接连接会导致信号干扰、设备损坏，甚至引发安全事故。此时，线性光耦可作为信号隔离接口，实现传感器与控制器之间的电气隔离，同时保证模拟信号的线性传输。

以 4~20mA 电流信号隔离传输为例，典型的电路设计包括输入侧的电流 – 电压转换电路、线性光耦、输出侧的电压 – 电流转换电路三部分。输入侧通过采样电阻将 4~20mA 电流信号转换为对应的电压信号（如采样电阻为 250Ω 时，转换为 1~5V 电压信号），该电压信号驱动线性光耦内部的 LED 发光；输出侧的光敏三极管接收光线后输出相应的电流信号，再通过运算放大器和功率管组成的电路将电流信号还原为 4~20mA，传输至控制器的模拟量输入接口。为进一步提升精度，电路中还可加入基准电压源和反馈电阻，对线性光耦的传输比偏差进行补偿，确保输入与输出信号的误差控制在 0.5% 以内。这种设计不仅解决了电位隔离问题，还能有效抑制工业现场的电磁干扰（如变频器、电机产生的干扰），提升系统的稳定性。

2. 医疗设备中的电源隔离与信号传输

医疗设备（如心电监护仪、血液分析仪、超声波诊断仪）对电气安全和信号精度的要求远高于普通设备，根据国际标准（如 IEC 60601-1），医疗设备的患者漏电流需控制在极低的范围内（通常不超过 100μA），且设备与患者接触的部分需与电网进行双重隔离。线性光耦在医疗设备中主要用于两个方面：一是电源系统的隔离反馈，二是生理信号的隔离传输。

在电源隔离反馈方面，医疗设备通常采用隔离式开关电源，为确保输出电压的稳定，需要通过反馈电路实时检测输出电压，并将反馈信号传输至初级侧的 PWM 控制器。此时，线性光耦可作为反馈信号的隔离传输器件，将次级侧的电压信号线性传输至初级侧，避免初级侧与次级侧的电气连接，满足双重隔离要求。例如，在 12V 输出的隔离电源中，次级侧通过分压电阻采集输出电压，当输出电压发生变化时，分压电压通过线性光耦传输至初级侧，初级侧的 PWM 控制器根据反馈信号调整开关管的导通时间，从而将输出电压稳定在 12V±0.5% 的范围内。

在生理信号传输方面，如心电监护仪需要采集患者的心电图信号（幅度通常为几十 μV 至几 mV，频率为 0.05~100Hz），这类微弱信号极易受到外界干扰，且为避免患者触电，采集电路与后端处理电路必须实现严格的电气隔离。线性光耦可将采集到的微弱心电信号进行隔离传输，由于其具有极低的非线性误差和噪声，能够完整保留心电信号的波形特征，为医生的诊断提供准确依据。电路设计中，通常会在输入侧加入前置放大器，将微弱信号放大至线性光耦的最佳工作范围，输出侧再通过滤波电路去除噪声，确保信号的纯净度。

3. 电源系统中的电压检测与反馈

除医疗设备外，普通开关电源（如 AC-DC 电源模块、DC-DC 转换器）也常采用线性光耦实现输出电压的隔离检测与反馈。在非隔离式电源中，控制器可直接检测输出电压，但在隔离式电源中，初级侧与次级侧存在电气隔离，无法直接连接，此时线性光耦成为反馈信号传输的关键器件。

以 AC-DC 电源模块为例，其工作原理是将 220V 交流电压整流滤波后转换为高压直流电压，再通过开关管斩波为高频交流信号，经变压器隔离降压后，次级侧整流滤波输出稳定的直流电压（如 5V、12V）。为实现输出电压的稳定，需要在次级侧检测输出电压，并将检测信号反馈至初级侧的 PWM 控制器，调整开关管的导通频率或占空比。线性光耦在此过程中承担信号隔离传输的角色，次级侧的检测电压通过电阻分压后驱动线性光耦的 LED，初级侧的光敏三极管接收光信号后输出相应的电流信号，该信号经误差放大器处理后控制 PWM 控制器，从而实现输出电压的闭环调节。这种设计不仅确保了初级侧与次级侧的电气隔离，还能通过线性光耦的高精度传输特性，将输出电压的纹波控制在较低水平（通常为几十 mV），满足电子设备对电源稳定性的要求。

线性光耦的选型原则与使用注意事项

1. 选型原则

工程师在选择线性光耦时，需结合具体应用场景的需求，从以下几个方面进行综合考量：

首先，明确信号类型与精度要求。若传输的是模拟信号（如传感器信号），需重点关注线性度、非线性误差等参数，确保信号传输的精度满足系统要求；若传输的是高速数字信号，则需优先考虑传输带宽与响应速度，避免信号延迟或失真。例如，在精密温度测量系统中，若温度测量精度要求为 ±0.1℃，则对应的模拟信号传输误差需控制在 0.1% 以内，此时应选用非线性误差低于 0.1% 的高性能线性光耦。

其次，确定隔离电压与绝缘等级。根据应用场景的电压环境，选择合适的隔离电压等级，例如在工业高压设备中，需选用隔离电压不低于 5kVrms 的产品；在低压消费电子领域，2.5kVrms 的隔离电压即可满足需求。同时，需关注产品的绝缘电阻和漏电流参数，确保符合相关安全标准（如 UL、VDE 认证标准）。

再次，考虑工作温度范围。不同应用场景的环境温度差异较大，工业环境通常为 – 40℃~85℃，汽车电子环境为 – 40℃~125℃，消费电子环境为 0℃~70℃。需选择工作温度范围覆盖实际应用环境的产品，并关注温度系数参数，避免温度变化对性能产生显著影响。

最后，评估封装形式与外围电路复杂度。根据电路板的布局空间，选择 DIP 直插式或 SOP 贴片式封装；若系统对集成度要求较高，可优先选用内部集成放大、滤波电路的线性光耦，简化外围电路设计，减少元件数量，提升系统可靠性。

2. 使用注意事项

在实际电路设计与应用中，为充分发挥线性光耦的性能，需注意以下几点：

第一，合理设计驱动电路与负载电路。线性光耦内部的 LED 需要合适的驱动电流才能正常工作，驱动电流过小会导致 LED 发光强度不足，输出信号微弱；驱动电流过大则会缩短 LED 的使用寿命，甚至损坏元件。通常，线性光耦的 LED 驱动电流范围为 1mA~20mA，具体数值需参考产品 datasheet，设计时可通过串联限流电阻来控制驱动电流。输出侧的负载电阻选择也需合理，负载电阻过大可能导致输出电压饱和，影响线性度；负载电阻过小则会增加功耗，降低效率，需根据输出信号类型（电压信号或电流信号）进行调整。

第二，优化 PCB 布局与布线。为减少电磁干扰对信号传输的影响，PCB 布局时应将线性光耦的输入侧与输出侧电路分开布置，避免输入侧的强信号干扰输出侧的弱信号。布线时，输入侧的驱动电路布线应尽量短，输出侧的信号布线也需避免与功率电路、高频电路平行，防止串扰。同时，线性光耦的电源引脚应就近放置滤波电容（如 0.1μF 陶瓷电容），滤除电源噪声，确保工作电压稳定。

第三，进行温度补偿与校准。尽管线性光耦具有一定的温度稳定性，但在宽温度范围或高精度应用场景下，仍需通过外围电路进行温度补偿。例如，可在驱动电路中串联负温度系数（NTC）热敏电阻，当温度升高时，NTC 电阻阻值减小，补偿 LED 驱动电流的增加，从而稳定 LED 的发光强度；或在输出侧加入温度系数相反的电阻，抵消光敏元件的温度漂移。此外，在系统调试阶段，可通过调整反馈电阻的阻值，对线性光耦的传输比偏差进行校准，进一步提升信号传输精度。

第四，注意静电防护与焊接工艺。线性光耦内部的半导体元件对静电敏感，在存储、运输和焊接过程中需采取静电防护措施（如佩戴防静电手环、使用防静电包装），避免静电击穿元件。焊接时，需控制焊接温度与时间，DIP 封装的焊接温度通常不超过 260℃，焊接时间不超过 10 秒；SOP 封装的焊接温度通常不超过 240℃，焊接时间不超过 5 秒，防止高温损坏元件内部电路。

线性光耦的技术价值与应用意义

线性光耦作为实现信号隔离与线性传输的核心器件，其技术价值不仅体现在对信号精度的保障上，更在于为电子系统的安全稳定运行提供了关键支撑。在工业控制、医疗设备、电源系统等领域，电气隔离是避免电位差引发设备损坏、保障操作人员安全的必要措施，而线性光耦则在隔离的基础上，实现了高精度的信号传输，解决了 “隔离” 与 “精度” 难以兼顾的问题。

从工业控制角度来看，线性光耦的应用使得传感器信号能够在复杂的电磁环境中稳定传输，为控制器提供准确的现场数据，进而确保生产过程的精准控制，提升产品质量与生产效率。例如，在智能制造生产线中，通过线性光耦隔离传输的位置传感器信号、压力传感器信号，能够精准控制机械臂的动作，避免因信号干扰导致的动作偏差，减少生产事故的发生。

在医疗设备领域，线性光耦的高隔离性能与低非线性误差，不仅满足了医疗安全标准对漏电流、绝缘等级的严格要求，还能完整保留生理信号的细微特征，为医生的诊断提供可靠依据。例如，在心电监护仪中，线性光耦传输的心电图信号无失真、无干扰，能够帮助医生及时发现患者的心脏异常，为救治争取时间。

在电源系统中，线性光耦的反馈隔离功能确保了隔离式电源的输出电压稳定，为各类电子设备提供高质量的电源供应，减少因电源波动导致的设备故障。例如，在服务器电源中，线性光耦的应用使得电源输出电压的纹波控制在极低水平，保障服务器的稳定运行，避免因电源问题导致的数据丢失或系统崩溃。

线性光耦凭借其独特的技术特性，在多个关键领域发挥着不可替代的作用。随着电子技术的不断发展，对信号传输精度、隔离性能的要求将进一步提高，线性光耦也将在技术创新中不断优化性能，为电子系统的升级发展提供更有力的支持。无论是现有应用场景的性能提升，还是新兴领域的技术突破，线性光耦都将持续作为核心元件，为电子设备的安全、精准、稳定运行保驾护航。
